Jaki przewód od licznika do rozdzielni? 5x16mm² to złoty standard!

Ten artykuł to kompleksowy przewodnik, który pomoże Ci podjąć świadomą decyzję dotyczącą wyboru odpowiedniego kabla zasilającego (WLZ) od licznika do rozdzielnicy w Twoim domu. Dowiesz się, jakie czynniki są kluczowe, by zapewnić bezpieczeństwo, niezawodność i przyszłościową funkcjonalność całej instalacji elektrycznej.

Czym jest wewnętrzna linia zasilająca (WLZ) i dlaczego jest sercem domowej elektryki?

Wewnętrzna Linia Zasilająca (WLZ) to nic innego jak główny kabel, który łączy licznik energii elektrycznej umieszczony zazwyczaj w granicy działki lub na elewacji budynku z główną rozdzielnicą w Twoim domu. To właśnie ten przewód jest krwioobiegiem całej instalacji elektrycznej, dostarczając prąd do wszystkich urządzeń i obwodów w budynku. Odpowiedni dobór WLZ jest absolutnie kluczowy, ponieważ to od niego zależy stabilność, bezpieczeństwo i niezawodność zasilania w całym domu. Można śmiało powiedzieć, że jest to serce domowej elektryki, a jego prawidłowe funkcjonowanie ma fundamentalne znaczenie.

Skutki błędnego doboru kabla: od spadków napięcia po ryzyko pożaru

Jako doświadczony elektryk, widziałem wiele problemów wynikających z niewłaściwego doboru przewodu WLZ. Konsekwencje mogą być naprawdę poważne. Przede wszystkim, zbyt mały przekrój kabla prowadzi do nadmiernych spadków napięcia, co objawia się słabszą pracą urządzeń, migotaniem świateł czy problemami z uruchamianiem sprzętu o większej mocy. Co gorsza, niedowymiarowany przewód będzie się przegrzewać, co nie tylko skraca jego żywotność, ale przede wszystkim stwarza ogromne ryzyko zwarć i pożaru. Błędy w tym obszarze to nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa Twojego i Twojej rodziny. Wymiana WLZ po latach to kosztowna i uciążliwa operacja, dlatego tak ważne jest, aby podjąć właściwą decyzję już na etapie projektu.

Nowe budownictwo, fotowoltaika, pompy ciepła dlaczego stary standard już nie wystarcza?

Współczesne domy jednorodzinne to prawdziwe centra technologiczne, które mają znacznie większe zapotrzebowanie na energię niż budynki sprzed kilkunastu czy kilkudziesięciu lat. Pompy ciepła, rekuperacja, systemy inteligentnego domu, a także rosnąca popularność samochodów elektrycznych i instalacji fotowoltaicznych to wszystko sprawia, że dawne standardy doboru przewodów, np. 5x6mm², są już niewystarczające. Dziś musimy myśleć przyszłościowo. Jeśli planujesz montaż pompy ciepła, ładowarki do samochodu elektrycznego czy rozbudowę fotowoltaiki, musisz zapewnić odpowiednią rezerwę mocy. Z mojego doświadczenia wynika, że stosowanie większych przekrojów "na zapas" to najlepsza inwestycja, która pozwoli uniknąć kosztownych modernizacji w przyszłości.

Wybór kabla zasilającego: co musisz wiedzieć zanim podejmiesz decyzję?

Krok 1: Analiza mocy przyłączeniowej jak odczytać ją z dokumentów?

Moc przyłączeniowa to podstawowy parametr, który musisz wziąć pod uwagę. Określa ona maksymalną moc, jaką możesz pobierać z sieci energetycznej. Tę informację znajdziesz w umowie z Operatorem Systemu Dystrybucyjnego (OSD), takim jak PGE, Tauron, Enea czy Energa, lub w warunkach przyłączenia. Dla domów jednorodzinnych najczęściej spotykane moce to 12 kW, 15 kW, 20 kW, a czasem nawet więcej. Z reguły, dla mocy do 15-20 kW i standardowych odległości, wystarczający jest przewód 5x10mm². Jeśli jednak masz większe zapotrzebowanie, np. 20 kW i więcej, lub planujesz urządzenia o dużej mocy, takie jak pompa ciepła, zdecydowanie polecam przewód 5x16mm². To punkt wyjścia do wszelkich dalszych rozważań.

Krok 2: Odległość od licznika do rozdzielnicy dlaczego każdy metr ma znaczenie?

Długość przewodu WLZ ma bezpośredni wpływ na spadek napięcia oraz na jego obciążalność prądową. Im dłuższa linia, tym większy opór stawia prądowi, co skutkuje większym spadkiem napięcia. Zgodnie z normami, spadek napięcia na WLZ nie powinien przekraczać 1%. Aby to osiągnąć, przy dłuższych odcinkach (np. powyżej 20-25 metrów) konieczne jest zastosowanie przewodu o większym przekroju, nawet jeśli moc przyłączeniowa sugerowałaby mniejszy. Każdy dodatkowy metr to wyzwanie dla przewodności, dlatego dokładne zmierzenie odległości jest kluczowe przed podjęciem decyzji o przekroju.

Krok 3: Sprawdzenie warunków przyłączenia od dostawcy energii (Tauron, PGE, Enea)

Zawsze podkreślam moim klientom: warunki przyłączenia wydane przez lokalnego OSD są wiążące. To dokument, który musisz przestudiować bardzo dokładnie. Często operatorzy, tacy jak Tauron, PGE, Enea czy Energa, określają w nim minimalny przekrój oraz rodzaj przewodu, który musi być zastosowany jako WLZ. Niezastosowanie się do tych wytycznych może skutkować problemami z odbiorem instalacji. Zanim więc kupisz kabel i rozpoczniesz montaż, upewnij się, że Twój wybór jest zgodny z tymi warunkami. To podstawa do dalszych działań.

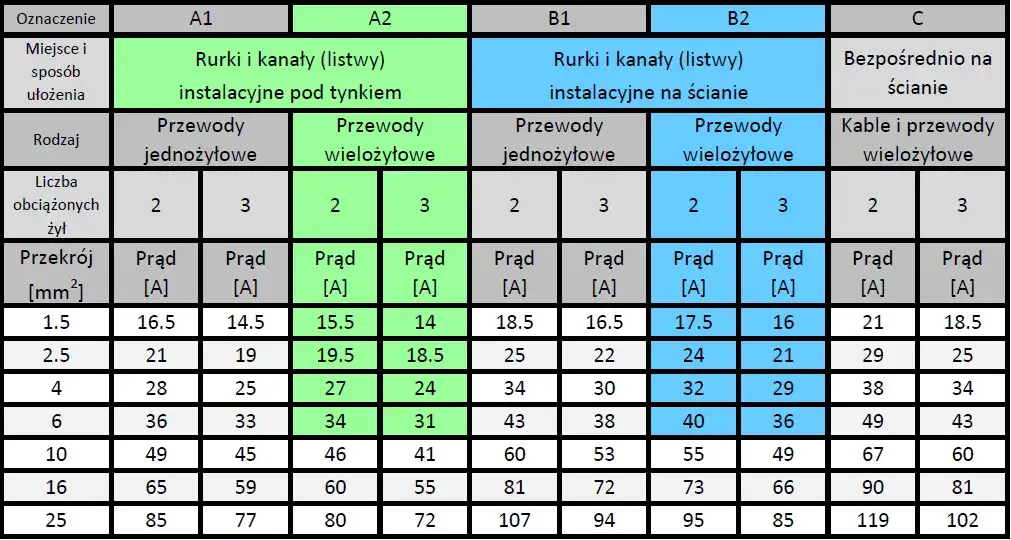

Przekrój przewodu: jak dobrać idealną grubość żył dla Twojej instalacji?

Przewód 5x10mm² kiedy jest to absolutne minimum i wystarczający wybór?

Przewód 5x10mm² to często spotykany wybór i w wielu przypadkach jest absolutnie wystarczający. Z mojego doświadczenia wynika, że sprawdza się on doskonale w instalacjach o mocy przyłączeniowej do 16-20 kW, zwłaszcza gdy odległość od licznika do rozdzielnicy nie przekracza 20-25 metrów. Jest to dobry wybór dla domów, które nie planują w najbliższej przyszłości dużych obciążeń, takich jak pompa ciepła o dużej mocy, rozbudowana instalacja fotowoltaiczna czy szybka ładowarka do samochodu elektrycznego. Pamiętaj jednak, że to minimum, które powinno być brane pod uwagę tylko wtedy, gdy masz pewność co do braku przyszłych rozbudów.

Przewód 5x16mm² złoty standard dla nowoczesnego domu z pompą ciepła i fotowoltaiką

Jeśli budujesz nowy dom lub modernizujesz istniejący z myślą o przyszłości, przewód 5x16mm² to według mnie złoty standard. Dlaczego? Bo zapewnia on odpowiednią rezerwę mocy, minimalizuje spadki napięcia i pozwala na bezproblemowe podłączenie urządzeń o dużym zapotrzebowaniu na energię. Mówię tu o pompach ciepła, które potrafią znacząco obciążyć sieć, o rozbudowanych instalacjach fotowoltaicznych, które przesyłają energię w obie strony, czy o ładowarkach do samochodów elektrycznych, które stają się coraz powszechniejsze. Wybierając 5x16mm², inwestujesz w spokój i funkcjonalność na wiele lat, unikając kosztownej wymiany kabla w przyszłości.

Kiedy rozważyć jeszcze większe przekroje? Analiza nietypowych przypadków

Choć 5x16mm² to zazwyczaj optymalny wybór, zdarzają się sytuacje, gdy konieczne jest zastosowanie jeszcze większych przekrojów. Mówimy tu o bardzo dużych mocach przyłączeniowych, np. dla domów wielorodzinnych, obiektów usługowych, czy w przypadku ekstremalnie długich odległości od licznika do rozdzielnicy, gdzie nawet 16mm² może nie wystarczyć, aby utrzymać spadek napięcia w dopuszczalnych granicach. Takie przypadki są rzadkie w typowym budownictwie jednorodzinnym, ale zawsze wymagają indywidualnej analizy i precyzyjnych obliczeń wykonanych przez doświadczonego projektanta instalacji elektrycznych.

Jak obliczyć spadek napięcia i upewnić się, że nie przekracza norm?

Spadek napięcia to kluczowy parametr, który musimy kontrolować. Zgodnie z normą PN-HD 60364, zaleca się, aby spadek napięcia na wewnętrznej linii zasilającej (WLZ) nie przekraczał 1%. Jest to wartość, która zapewnia stabilną pracę urządzeń i minimalizuje straty energii. Obliczenia spadku napięcia są dość złożone i wymagają uwzględnienia mocy przyłączeniowej, długości przewodu, jego przekroju oraz materiału. Dlatego też zawsze podkreślam, że obliczenia te powinien wykonać wykwalifikowany elektryk lub projektant instalacji, który dysponuje odpowiednimi narzędziami i wiedzą, aby zagwarantować zgodność z normami i bezpieczeństwo.

Miedź czy aluminium? Porównanie materiałów w kablach zasilających

Dlaczego miedź jest rekomendowanym wyborem w budownictwie jednorodzinnym?

• Lepsze parametry przewodzenia: Miedź ma znacznie lepszą przewodność elektryczną niż aluminium, co oznacza, że dla tej samej obciążalności prądowej można zastosować mniejszy przekrój przewodu.
• Większa trwałość i odporność na utlenianie: Przewody miedziane są bardziej odporne na korozję i utlenianie, zwłaszcza na złączach, co przekłada się na większą niezawodność i dłuższą żywotność instalacji.
• Mniejsza podatność na problemy ze stykami: Miedź jest bardziej stabilna termicznie i mechanicznie, co minimalizuje ryzyko luzowania się połączeń pod wpływem zmian temperatury i obciążenia.
• Zgodność z normami: W budownictwie jednorodzinnym, szczególnie w instalacjach wewnętrznych, miedź jest standardem i gwarantuje pełną zgodność z obowiązującymi przepisami i dobrymi praktykami.

Argumenty za aluminium: kiedy niższa cena może być uzasadniona?

• Niższa cena: Głównym argumentem za aluminium jest jego niższa cena w porównaniu do miedzi, co może być kuszące przy dużych projektach i długich odcinkach.
• Mniejsza waga: Kable aluminiowe są lżejsze, co może ułatwiać transport i montaż, zwłaszcza w przypadku bardzo grubych przewodów.
• Wady: Należy jednak pamiętać o wadach aluminium ma gorsze parametry przewodzenia, co oznacza konieczność stosowania większych przekrojów (np. 4x25mm² zamiast 5x16mm² miedzi) dla tej samej obciążalności. Jest też bardziej podatne na utlenianie i "pełzanie" pod wpływem nacisku, co może prowadzić do luzowania się połączeń i problemów ze stykami. W budownictwie jednorodzinnym, ze względu na bezpieczeństwo i trwałość, zdecydowanie rekomenduję miedź.

Porównanie elastyczności, trwałości i wymagań montażowych obu typów kabli

Montaż kabla WLZ: standardy i dobre praktyki dla bezpiecznej instalacji

Dlaczego dziś stosujemy wyłącznie kable 5-żyłowe? Rola przewodów N i PE

W nowoczesnych instalacjach trójfazowych, zgodnie z obowiązującymi normami bezpieczeństwa, stosuje się wyłącznie kable 5-żyłowe. To kluczowa zmiana w stosunku do starszych rozwiązań 4-żyłowych. Pięć żył oznacza, że mamy trzy przewody fazowe (L1, L2, L3), oddzielny przewód neutralny (N) oraz oddzielny przewód ochronny (PE). Taki układ, zwany systemem TN-S, jest standardem i gwarantuje najwyższy poziom bezpieczeństwa. Oddzielenie funkcji przewodu neutralnego i ochronnego eliminuje ryzyko pojawienia się napięcia na obudowach urządzeń w przypadku awarii, co było problemem w starszych systemach TN-C. To absolutna podstawa każdej bezpiecznej instalacji.

Jak prawidłowo ułożyć kabel w ziemi? Głębokość, podsypka i folia ostrzegawcza

Prawidłowe ułożenie kabla WLZ w ziemi to gwarancja jego trwałości i bezpieczeństwa. Oto kroki, które zawsze stosuję:

1. Głębokość: Wykop rów o głębokości co najmniej 70-80 cm. To minimalna głębokość, która chroni kabel przed uszkodzeniami mechanicznymi, np. podczas prac ogrodowych.
2. Podsypka piaskowa: Na dnie rowu ułóż warstwę piasku o grubości około 10 cm. Piasek stanowi miękkie podłoże, które chroni kabel przed ostrymi kamieniami i nierównościami gruntu.
3. Ułożenie kabla w rurze osłonowej: Kabel WLZ umieść w rurze osłonowej (o tym za chwilę), a następnie w wykopie.
4. Kolejna warstwa piasku: Przykryj kabel kolejną warstwą piasku, również o grubości około 10 cm.
5. Folia ostrzegawcza: Na warstwie piasku, około 20-30 cm nad kablem, ułóż niebieską folię ostrzegawczą. Jej zadaniem jest sygnalizowanie obecności kabla w ziemi podczas ewentualnych przyszłych wykopów.
6. Zasypanie rowu: Na koniec zasyp rów pozostałą ziemią, dobrze ją zagęszczając.

Rura osłonowa (peszel) czy to konieczność, czy tylko dobra praktyka?

Choć przepisy nie zawsze wymagają bezwzględnego stosowania rury osłonowej (tzw. peszla typu AROT) dla kabla WLZ układanego w ziemi, ja zawsze zdecydowanie rekomenduję jej użycie. Jest to jedna z najlepszych praktyk, która przynosi wiele korzyści. Rura osłonowa stanowi dodatkową, mechaniczną ochronę kabla przed uszkodzeniami (np. podczas kopania, osiadania gruntu). Co więcej, w przypadku awarii kabla lub konieczności jego wymiany w przyszłości, rura osłonowa znacząco ułatwia przeciągnięcie nowego przewodu bez konieczności ponownego, kosztownego i uciążliwego kopania całego wykopu. To inwestycja w spokój i oszczędność na przyszłość.

Kto może wykonać podłączenie WLZ? Rola uprawnień SEP

Prace związane z podłączeniem wewnętrznej linii zasilającej (WLZ) są niezwykle odpowiedzialne i mają kluczowe znaczenie dla bezpieczeństwa całej instalacji elektrycznej w Twoim domu. Dlatego też, podłączenie WLZ może wykonać wyłącznie wykwalifikowany elektryk posiadający odpowiednie uprawnienia SEP (świadectwo kwalifikacji w zakresie eksploatacji i dozoru). Samodzielne próby podłączenia, bez wymaganej wiedzy i doświadczenia, są nie tylko niezgodne z prawem, ale przede wszystkim stwarzają ogromne zagrożenie dla życia i zdrowia, a także dla mienia. Zawsze powierzaj te prace profesjonalistom.

Myślenie o przyszłości: przygotuj instalację na nowe technologie

Planujesz ładowarkę do samochodu elektrycznego? Weź to pod uwagę już teraz!

Samochody elektryczne stają się coraz powszechniejsze, a wraz z nimi rośnie zapotrzebowanie na domowe stacje ładowania. Ładowarka do samochodu elektrycznego to znaczne obciążenie dla Twojej instalacji elektrycznej, często porównywalne z pompą ciepła. Jeśli planujesz zakup elektryka w przyszłości, a Twój WLZ ma być położony już teraz, koniecznie uwzględnij to w projekcie. W większości przypadków będzie to oznaczać konieczność zastosowania przewodu o większym przekroju, np. 5x16mm², aby zapewnić odpowiednią moc i uniknąć przeciążeń. Myślenie o tym na etapie budowy to oszczędność czasu i pieniędzy w przyszłości.

Rozbudowa instalacji fotowoltaicznej a rezerwa mocy na Twoim kablu

Instalacje fotowoltaiczne to świetna inwestycja, a wielu właścicieli domów decyduje się na ich rozbudowę po kilku latach. Jeśli masz już fotowoltaikę lub planujesz jej montaż i ewentualną rozbudowę w przyszłości, musisz wiedzieć, że ma to bezpośredni wpływ na WLZ. Większa instalacja PV oznacza większy przepływ energii w obu kierunkach (pobór z sieci i oddawanie do niej). Większy przekrój kabla WLZ zapewnia odpowiednią rezerwę mocy i minimalizuje straty, co jest kluczowe dla efektywnego działania całego systemu. Unikniesz w ten sposób problemów z przesyłem energii i będziesz mógł w pełni wykorzystać potencjał swojej elektrowni słonecznej.

Przeczytaj również: Jak dobrać przewód AC do falownika PV? Bezpieczeństwo i wydajność

Podsumowanie: Jak podjąć ostateczną, świadomą decyzję?

Wybór odpowiedniego przewodu WLZ to jedna z najważniejszych decyzji w procesie budowy lub modernizacji instalacji elektrycznej. Aby podjąć ostateczną, świadomą decyzję, pamiętaj o kilku kluczowych czynnikach:

• Moc przyłączeniowa: Sprawdź ją w umowie z OSD.
• Odległość: Dokładnie zmierz długość od licznika do rozdzielnicy.
• Plany na przyszłość: Uwzględnij instalację fotowoltaiczną, pompę ciepła, ładowarkę EV.
• Warunki OSD: Zapoznaj się z wytycznymi Twojego dostawcy energii.
• Konsultacja z elektrykiem: Zawsze zasięgnij porady doświadczonego elektryka, który wykona niezbędne obliczenia i pomoże dobrać optymalne rozwiązanie.

Świadomy wybór WLZ to inwestycja w bezpieczeństwo, niezawodność i funkcjonalność Twojego domu na długie lata. Nie warto na tym oszczędzać ani iść na kompromisy.
