Kabel WLZ do domu: YKY czy YAKY? Uniknij błędów i oszczędź!

Wybór odpowiedniego kabla zasilającego do domu jednorodzinnego, czyli tak zwanej Wewnętrznej Linii Zasilającej (WLZ), to jedna z tych decyzji, która ma fundamentalne znaczenie dla bezpieczeństwa i funkcjonalności całej instalacji elektrycznej. W tym artykule, jako doświadczony elektryk, przeprowadzę Cię przez proces doboru kabla od zrozumienia podstawowych typów, przez precyzyjne określenie potrzeb Twojego domu, aż po zasady prawidłowego montażu. Moim celem jest, abyś po lekturze był w stanie podjąć świadomą decyzję, która zapewni Ci spokój na lata.

Dlaczego właściwy wybór kabla WLZ jest fundamentem bezpieczeństwa i wydajności Twojej instalacji?

Wewnętrzna Linia Zasilająca (WLZ) to nic innego jak główny kabel, który łączy Twoje złącze energetyczne (skrzynkę licznikową) z główną rozdzielnicą elektryczną w domu. To właśnie przez ten przewód przepływa cała energia elektryczna, która zasila Twój dom. Można powiedzieć, że WLZ to krwiobieg Twojej instalacji jego prawidłowy dobór i montaż są absolutnie kluczowe. Jeśli wybierzesz zbyt cienki lub nieodpowiedni kabel, narażasz się na szereg poważnych problemów. Przede wszystkim, istnieje ryzyko przeciążenia i przegrzewania się przewodu, co w skrajnych przypadkach może prowadzić do pożaru. Poza tym, zbyt mały przekrój kabla skutkuje niepożądanymi spadkami napięcia, co objawia się słabszym działaniem urządzeń, migotaniem świateł, a nawet ich uszkodzeniem. Warto też pamiętać, że niewłaściwie dobrany kabel może prowadzić do utraty gwarancji na urządzenia elektryczne oraz problemów z odbiorem instalacji przez zakład energetyczny. Jako Borys Sadowski zawsze powtarzam: na tym elemencie instalacji nie ma miejsca na kompromisy!

Miedź YKY czy aluminium YAKY? Rozwiewamy dylemat inwestorów

Miedź YKY kiedy warto za nią dopłacić?

Kable miedziane typu YKY to od lat synonim niezawodności w instalacjach elektrycznych. Ich główną zaletą jest znacznie lepsza przewodność prądu miedź przewodzi energię o około 60% efektywniej niż aluminium. Oznacza to, że dla tej samej mocy możesz zastosować mniejszy przekrój kabla miedzianego. Kable YKY są również bardziej elastyczne, co ułatwia ich układanie, zwłaszcza w trudnych warunkach czy na zakrętach. Charakteryzują się większą trwałością i odpornością na uszkodzenia mechaniczne. Kiedy więc warto dopłacić do miedzi? Zdecydowanie w przypadku bardzo długich odcinków WLZ, gdzie każdy milimetr spadku napięcia ma znaczenie, a także przy bardzo wysokich obciążeniach. Jeśli zależy Ci na maksymalnej pewności, łatwości montażu i masz budżet, który to umożliwia, YKY będzie zawsze doskonałym wyborem.

Aluminium YAKY inteligentna oszczędność czy ryzyko?

Kable aluminiowe typu YAKY to przede wszystkim znacznie niższa cena często 3-4 krotnie niższa niż ich miedziane odpowiedniki. To sprawia, że są bardzo atrakcyjne dla wielu inwestorów, zwłaszcza przy długich odcinkach WLZ. Jednak aluminium ma swoje wady. Jest sztywniejsze, co może nieco utrudniać montaż, a co najważniejsze aby przenieść tę samą moc co miedź, wymaga większego przekroju. Musisz również pamiętać o konieczności stosowania specjalnych złączek bimetalicznych Al/Cu w rozdzielnicy, aby bezpiecznie połączyć aluminium z miedzią i zapobiec korozji elektrochemicznej. Czy YAKY to ryzyko? Absolutnie nie! W mojej praktyce widzę, że w 95% przypadków dla domów jednorodzinnych YAKY jest wyborem racjonalnym i w pełni bezpiecznym, pod warunkiem, że zostanie odpowiednio dobrany i prawidłowo zamontowany. Kluczem jest świadomość jego specyfiki i zastosowanie odpowiednio większego przekroju.

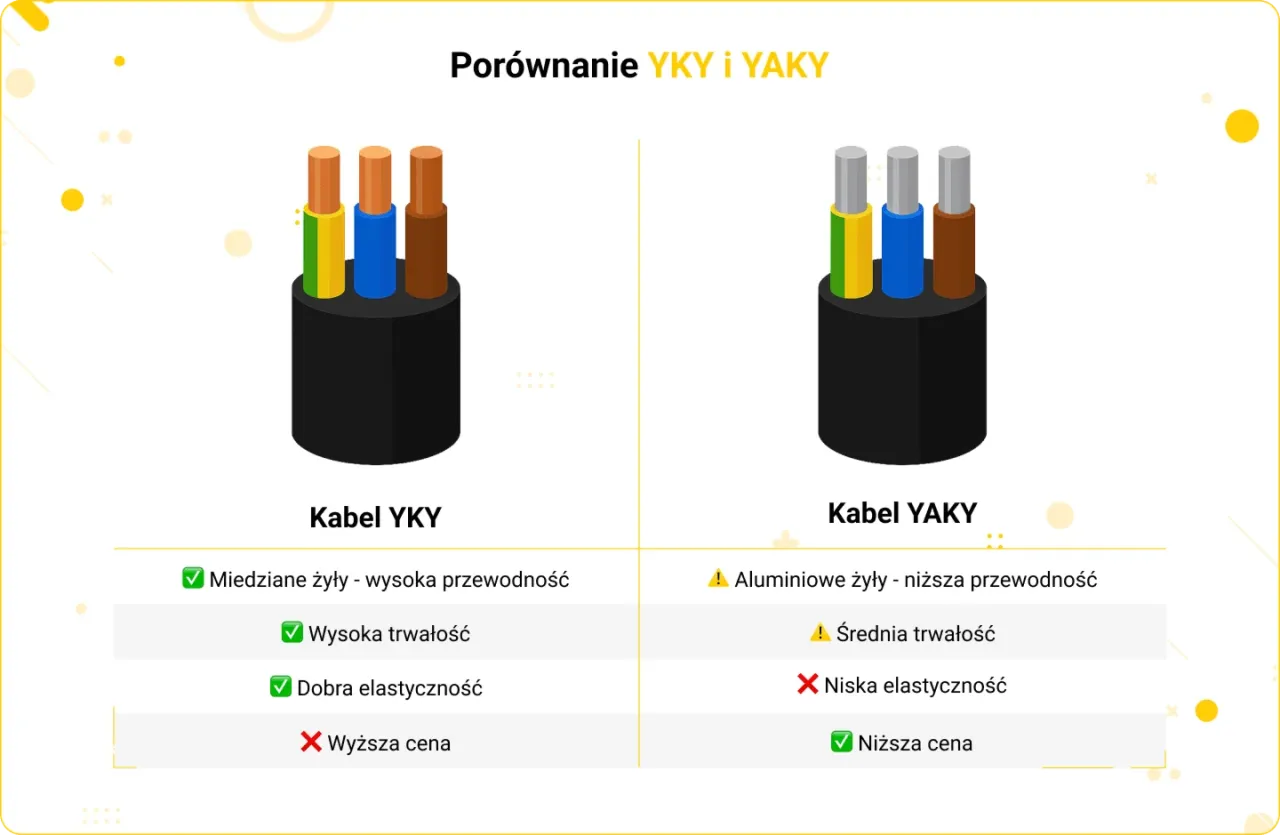

Porównanie kluczowych parametrów: przewodność, elastyczność i cena

Aby ułatwić Ci decyzję, przygotowałem krótkie zestawienie najważniejszych cech obu typów kabli:

Zasada "jednego rozmiaru w górę": jak prawidłowo przeliczyć przekrój aluminium na miedź?

Kiedy decydujesz się na kabel aluminiowy YAKY, musisz pamiętać o prostej, ale bardzo ważnej zasadzie, którą ja nazywam "jednym rozmiarem w górę". Oznacza to, że aby kabel aluminiowy przeniósł tę samą moc co miedziany, musi mieć większy przekrój. Najczęściej stosuje się przelicznik, gdzie miedź o przekroju 10mm² odpowiada aluminium o przekroju 16mm². Podobnie, jeśli rozważasz miedź 16mm², jej aluminiowym odpowiednikiem będzie zazwyczaj 25mm². To kluczowe, aby uniknąć przeciążeń i spadków napięcia. Zawsze upewnij się, że Twój projektant lub elektryk uwzględnia tę różnicę w obliczeniach.

Przekrój kabla jak dobrać go precyzyjnie do potrzeb Twojego domu?

Krok 1: Analiza mocy przyłączeniowej ile kilowatów naprawdę potrzebujesz?

Pierwszym i najważniejszym krokiem jest określenie mocy przyłączeniowej, którą masz lub planujesz mieć w swoim domu. To informacja, którą znajdziesz w umowie z zakładem energetycznym. Standardowy dom jednorodzinny zazwyczaj potrzebuje mocy w przedziale 16-19 kW. Dla mocy do 16 kW, w większości przypadków wystarczający będzie kabel miedziany YKY 5x10mm² lub jego aluminiowy odpowiednik YAKY 5x16mm². Pamiętaj, że kabel musi być pięciożyłowy (L1, L2, L3, N, PE). To absolutny standard w nowoczesnych instalacjach, zapewniający prawidłowy rozdział przewodu PEN na N i PE w rozdzielnicy głównej, co jest fundamentem bezpieczeństwa.

Krok 2: Mierzenie odległości jak długość kabla wpływa na spadki napięcia i dlaczego to ważne?

Długość kabla WLZ ma bezpośredni wpływ na spadki napięcia. Im dłuższy kabel, tym większy spadek napięcia na jego końcu, co może negatywnie wpływać na pracę Twoich urządzeń. Polska norma PN-HD 60364-5-52 dopuszcza spadek napięcia do 3% na całej długości instalacji, ale ja zawsze zalecam, aby na odcinku WLZ nie przekraczał on 1-1,5%. Dzięki temu masz pewność, że do Twojej rozdzielnicy dociera stabilne napięcie. Przy dłuższych odcinkach powiedzmy, powyżej 30-50 metrów często konieczne jest zwiększenie przekroju kabla, nawet jeśli moc przyłączeniowa nie jest bardzo wysoka. To zapobiega niepotrzebnym stratom energii i zapewnia komfort użytkowania.

Konkretne rekomendacje: jaki przekrój dla jakiej mocy i odległości?

• Dla większości domów jednorodzinnych, z mocą przyłączeniową do 16 kW i odległością WLZ do 30 metrów, najczęściej wybieranym rozwiązaniem jest kabel YKY 5x10mm² (miedź) lub YAKY 5x16mm² (aluminium).
• Jeśli odległość między złączem a rozdzielnicą przekracza 30-40 metrów, nawet przy mocy do 16 kW, warto rozważyć zwiększenie przekroju do YKY 5x16mm² lub YAKY 5x25mm², aby zminimalizować spadki napięcia.
• Dla domów z dużym zapotrzebowaniem na moc (powyżej 16 kW) lub z planowanymi nowoczesnymi technologiami, takimi jak pompa ciepła, fotowoltaika czy ładowarka do samochodu elektrycznego, rekomenduję YKY 5x16mm² lub YAKY 5x25mm², niezależnie od odległości (chyba że jest bardzo krótka).

Scenariusz A: Typowy dom do 16 kW, odległość do 30m czy YKY 5x10mm² wystarczy?

Dla standardowego domu, gdzie moc przyłączeniowa nie przekracza 16 kW, a odległość od skrzynki licznikowej do rozdzielnicy w domu wynosi do 30 metrów, kabel YKY 5x10mm² (miedziany) jest zazwyczaj w pełni wystarczający. Jeśli zdecydujesz się na aluminium, jego odpowiednikiem będzie YAKY 5x16mm². Taki przekrój zapewni bezpieczne i stabilne zasilanie dla typowych urządzeń domowych, bez obaw o przeciążenia czy nadmierne spadki napięcia.

Scenariusz B: Dłuższy dystans (powyżej 40m) kiedy musisz zainwestować w grubszy przewód?

Kiedy odległość od złącza energetycznego do rozdzielnicy przekracza 40-50 metrów, nawet jeśli Twoja moc przyłączeniowa to standardowe 16 kW, zalecam zainwestowanie w grubszy przewód. W takich przypadkach, aby skutecznie zminimalizować spadki napięcia i zapewnić komfort użytkowania, rekomenduję zastosowanie kabla YKY 5x16mm² (miedziany) lub YAKY 5x25mm² (aluminiowy). To niewielka dopłata w skali całej inwestycji, która zapewni Ci spokój i stabilność napięcia na lata.

Scenariusz C: Dom z pompą ciepła i fotowoltaiką dlaczego 5x16mm² staje się nowym standardem?

Obecnie coraz więcej domów wyposażanych jest w nowoczesne, energochłonne urządzenia, takie jak pompy ciepła, płyty indukcyjne, a także instalacje fotowoltaiczne czy ładowarki do samochodów elektrycznych. Te technologie znacząco zwiększają zapotrzebowanie na moc. W takich przypadkach, YKY 5x16mm² (miedziany) lub YAKY 5x25mm² (aluminiowy) staje się nowym, bezpiecznym standardem. Taki przekrój uwzględnia zarówno dwukierunkowy przepływ energii (w przypadku fotowoltaiki), jak i przyszłe obciążenia, zapewniając stabilność i możliwość rozbudowy bez konieczności kosztownej wymiany kabla.

Przyszłość Twojej instalacji: Jak nowoczesne technologie wpływają na wybór kabla?

Planujesz ładowarkę do samochodu elektrycznego? Zabezpiecz swoją instalację już dziś

Samochody elektryczne to przyszłość, a domowa ładowarka (często o mocy około 11 kW) to ogromne obciążenie dla Twojej instalacji. Jeśli planujesz zakup elektryka w przyszłości, musisz to uwzględnić już na etapie wyboru kabla WLZ. Zignorowanie tego faktu może skutkować przeciążeniami, częstym wybijaniem bezpieczników, a nawet koniecznością wymiany kabla w przyszłości, co jest bardzo kosztowną i uciążliwą operacją. Zdecydowanie warto przewymiarować kabel WLZ, aby był gotowy na takie wyzwania. Z mojego doświadczenia wynika, że to jedna z najczęstszych przyczyn późniejszych modernizacji.

Fotowoltaika i dwukierunkowy przepływ energii dlaczego grubszy kabel minimalizuje straty?

Instalacja fotowoltaiczna to wspaniała inwestycja, ale wprowadza ona do instalacji elektrycznej coś, czego nie było wcześniej dwukierunkowy przepływ energii. Kabel WLZ musi być w stanie nie tylko pobierać prąd z sieci, ale również efektywnie oddawać do niej nadwyżki wyprodukowanej energii. Grubszy przekrój kabla minimalizuje straty zarówno przy poborze, jak i przy oddawaniu energii do sieci. Dzięki temu Twoja fotowoltaika będzie pracować wydajniej, a Ty będziesz czerpać z niej maksymalne korzyści. To kolejny mocny argument za tym, aby nie oszczędzać na przekroju WLZ.

Przeczytaj również: Rozdzielnica elektryczna w domu: Jak wybrać bezpieczną i przyszłościową?

Czy warto "przewymiarować" kabel? Inwestycja, która zwróci się z nawiązką

Często słyszę pytanie: "Borys, czy warto przewymiarować kabel WLZ, na przykład wybrać YKY 5x16mm² zamiast 5x10mm²?". Moja odpowiedź jest zawsze taka sama: zdecydowanie tak! To inwestycja w przyszłość, która zwróci się z nawiązką. Większy przekrój kabla to gwarancja bezpieczeństwa, stabilności napięcia i komfortu użytkowania na lata. Dzięki temu unikniesz problemów z przeciążeniami, spadkami napięcia i kosztownych modernizacji w przyszłości, gdy zdecydujesz się na nowe, energochłonne urządzenia. Pamiętaj, że wymiana kabla WLZ to jedna z najbardziej inwazyjnych i kosztownych prac w całej instalacji, dlatego lepiej zrobić to raz, a dobrze.

Prawidłowy montaż WLZ, czyli jak ułożyć kabel w ziemi zgodnie ze sztuką

Sam wybór odpowiedniego kabla to dopiero połowa sukcesu. Równie ważny jest jego prawidłowy montaż, zwłaszcza gdy mówimy o kablu ziemnym. Oto kluczowe zasady, których należy przestrzegać:

1. Na jakiej głębokości zakopać kabel, by spać spokojnie?

   Kabel WLZ powinien być ułożony na odpowiedniej głębokości, aby był bezpieczny przed uszkodzeniami mechanicznymi. Minimalna głębokość układania kabla w gruncie wynosi 70 cm. Jeśli kabel przebiega pod drogami, podjazdami lub innymi miejscami o dużym obciążeniu, głębokość ta powinna wynosić co najmniej 100 cm. To zapewnia jego ochronę przed przypadkowym wykopaniem czy uszkodzeniem przez ciężkie pojazdy.

2. Rola podsypki piaskowej i niebieskiej folii zabezpieczenia, których nie wolno pominąć

   Kabel należy ułożyć na podsypce z piasku o grubości około 20 cm. Następnie, po ułożeniu kabla, należy go przykryć kolejną warstwą piasku o tej samej grubości. Piasek chroni kabel przed ostrymi kamieniami i innymi elementami gruntu, które mogłyby uszkodzić izolację. Dodatkowo, 25-35 cm nad kablem należy ułożyć niebieską folię ostrzegawczą. To bardzo ważny element, który informuje o obecności kabla w ziemi podczas przyszłych prac ziemnych.

3. Wprowadzenie kabla do budynku o czym pamiętać, by uniknąć problemów?

   Miejsce wprowadzenia kabla do budynku jest szczególnie narażone na wilgoć i uszkodzenia mechaniczne. Należy zadbać o szczelne i solidne przepusty, które zabezpieczą kabel przed wodą i gryzoniami. Często stosuje się specjalne rury osłonowe lub przepusty fundamentowe, które zapewniają dodatkową ochronę i ułatwiają ewentualną wymianę kabla w przyszłości.

4. Łączenie aluminium z miedzią w rozdzielni jak zrobić to bezpiecznie i zgodnie z normami?

   Jeśli wybrałeś kabel aluminiowy YAKY, musisz pamiętać o prawidłowym połączeniu go z miedzianymi przewodami w rozdzielnicy. Bezpośrednie połączenie aluminium z miedzią prowadzi do korozji elektrochemicznej i luzowania się połączeń, co jest bardzo niebezpieczne. Należy bezwzględnie stosować specjalne złączki bimetaliczne Al/Cu, które zapobiegają temu zjawisku i zapewniają bezpieczne i trwałe połączenie.

Twoja ostateczna checklista przed zakupem kabla

• Kluczowe pytania, które musisz zadać swojemu elektrykowi
  • Jaka jest rekomendowana moc przyłączeniowa dla mojego domu, uwzględniając przyszłe plany (np. pompa ciepła, EV)?
  • Jaki przekrój kabla WLZ proponujesz, biorąc pod uwagę odległość od złącza do rozdzielnicy i przyszłe obciążenia?
  • Czy kabel będzie pięciożyłowy (L1, L2, L3, N, PE)?
  • Czy uwzględniłeś ewentualne spadki napięcia na tym odcinku?
  • Jakie są zasady prawidłowego montażu kabla w ziemi i czy zostaną one przestrzegane?
• Krótkie podsumowanie rekomendacji jaki kabel wybrać w najczęstszych przypadkach?
  • Dla typowego domu do 16 kW i odległości do 30m: YKY 5x10mm² (miedź) lub YAKY 5x16mm² (aluminium).
  • Dla dłuższego dystansu (powyżej 40m) lub mocy powyżej 16 kW: YKY 5x16mm² (miedź) lub YAKY 5x25mm² (aluminium).
  • Dla domu z pompą ciepła, fotowoltaiką, płytą indukcyjną lub ładowarką EV: Zdecydowanie YKY 5x16mm² (miedź) lub YAKY 5x25mm² (aluminium) jako przyszłościowy standard.
• Pamiętaj: na głównym kablu zasilającym nie warto oszczędzać

Wybór odpowiedniego kabla WLZ to jedna z najważniejszych decyzji, jaką podejmiesz na etapie budowy lub modernizacji domu. To inwestycja w bezpieczeństwo, niezawodność i komfort użytkowania Twojej instalacji elektrycznej na długie lata. Nie warto na tym elemencie oszczędzać, ponieważ ewentualne późniejsze poprawki mogą być znacznie droższe i bardziej uciążliwe niż jednorazowe zainwestowanie w odpowiedni przekrój i materiał. Zaufaj mojemu doświadczeniu przemyślany wybór to spokój na lata.
