Prawidłowe uziemienie w rozdzielni elektrycznej to nie tylko wymóg prawny, ale przede wszystkim fundament bezpieczeństwa dla każdego domownika i każdego urządzenia elektrycznego. W tym artykule, jako Borys Sadowski, pragnę szczegółowo wyjaśnić, czym jest uziemienie, dlaczego jest tak kluczowe i jak powinno być wykonane zgodnie z polskimi normami, abyś mógł zrozumieć ten proces lub świadomie zweryfikować pracę swojego elektryka.
Prawidłowe uziemienie w rozdzielni klucz do bezpieczeństwa i zgodności z polskimi normami
- Uziemienie jest regulowane normami PN-HD 60364 i wymaga projektu oraz odbioru przez elektryka z uprawnieniami SEP.
- Główna Szyna Uziemiająca (GSU) to centralny punkt, do którego podłącza się uziom, przewody PE i główne połączenia wyrównawcze.
- W nowoczesnych instalacjach (układ TN-S) kluczowe jest prawidłowe podłączenie uziomu do GSU i unikanie mostkowania szyn N i PE.
- Rezystancja uziemienia nie powinna przekraczać 10 Ω, a jej pomiar jest absolutnie obowiązkowy.
- Instalacje fotowoltaiczne wymagają specjalnego uziemienia konstrukcji PV do GSU w celu ochrony przed przepięciami.
- Główne połączenia wyrównawcze są niezbędne dla bezpieczeństwa.
Uziemienie, czyli cichy strażnik chroniący życie i sprzęt
Uziemienie to nic innego jak celowe połączenie elementów przewodzących instalacji elektrycznej z ziemią. Jego rola jest pasywna, ale absolutnie krytyczna. Działa ono jako bezpieczna droga dla prądu upływowego, który w przypadku awarii (np. przebicia izolacji) zamiast przepłynąć przez człowieka, zostanie odprowadzony do ziemi. Dzięki temu systemowi, w momencie wystąpienia usterki, prąd zwarciowy do ziemi wywoła zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego), które szybko odłączą zasilanie, chroniąc nas przed porażeniem elektrycznym, a sprzęt przed uszkodzeniem. Bez prawidłowego uziemienia, nawet najnowocześniejsze urządzenia zabezpieczające są w dużej mierze bezużyteczne.
Co mówią polskie przepisy i normy? Kluczowe wymagania PN-HD 60364
W Polsce kwestie uziemień i instalacji elektrycznych reguluje przede wszystkim seria norm PN-HD 60364 "Instalacje elektryczne niskiego napięcia". Szczególnie istotne są arkusze PN-HD 60364-4-41, który dotyczy ochrony przeciwporażeniowej, oraz PN-HD 60364-5-54, precyzujący wymagania dotyczące uziemień i przewodów ochronnych. Z mojego doświadczenia wiem, że normy te są podstawą dla każdego elektryka. Podkreślam, że zgodnie z Prawem Budowlanym, każda nowa lub modernizowana instalacja elektryczna, w tym system uziemienia, wymaga profesjonalnego projektu oraz odbioru przez elektryka z uprawnieniami SEP, który wykona niezbędne pomiary i wystawi protokół. To nie jest opcja, to jest obowiązek.
Skutki braku lub wadliwego uziemienia: od awarii po śmiertelne porażenie
Niewłaściwie wykonane lub całkowicie brakujące uziemienie to tykająca bomba w każdej instalacji. Konsekwencje mogą być dramatyczne:
- Ryzyko porażenia prądem elektrycznym: Najpoważniejsze zagrożenie. Dotknięcie urządzenia z uszkodzoną izolacją, które nie jest prawidłowo uziemione, może skutkować przepływem prądu przez ciało człowieka, prowadząc do ciężkich obrażeń, a nawet śmierci.
- Uszkodzenie sprzętu elektronicznego: Brak drogi dla prądu upływowego może prowadzić do uszkodzenia wrażliwych urządzeń elektronicznych, takich jak komputery, telewizory czy sprzęt AGD, zwłaszcza w przypadku przepięć.
- Nieprawidłowe działanie zabezpieczeń: Wyłączniki różnicowoprądowe (RCD) mogą nie zadziałać lub zadziałać z opóźnieniem, jeśli nie ma skutecznej drogi dla prądu zwarciowego do ziemi.
- Awarie instalacji i pożary: W skrajnych przypadkach, długotrwałe prądy upływowe mogą prowadzić do przegrzewania się elementów instalacji, iskrzenia i w konsekwencji do pożaru.
- Brak ochrony odgromowej: W przypadku uderzenia pioruna, brak skutecznego uziemienia oznacza brak drogi do odprowadzenia olbrzymiej energii do ziemi, co może zniszczyć budynek i jego zawartość.
Kluczowe pojęcia i elementy układanki uziemienia

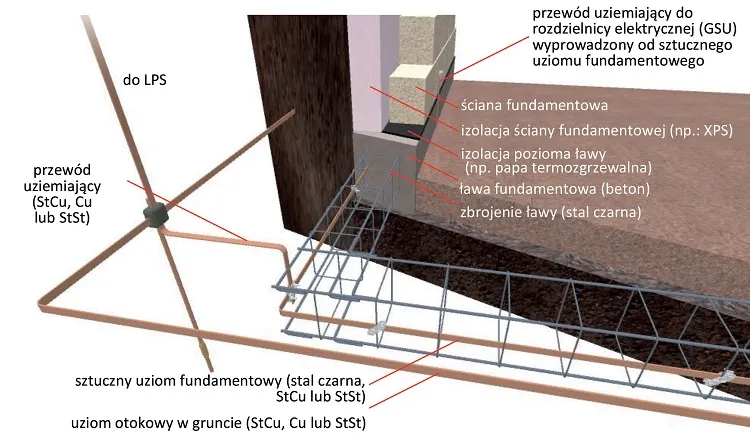

Uziom fundamentowy, otokowy, szpilkowy który jest najlepszy dla Twojej inwestycji?
Uziom to element przewodzący, który jest celowo zagłębiony w ziemi, aby zapewnić połączenie elektryczne z nią. W Polsce stosujemy kilka typów uziomów. Uziom fundamentowy, zarówno naturalny (wykorzystujący zbrojenie fundamentów), jak i sztuczny (bednarka ułożona w ławach fundamentowych), jest najczęściej stosowanym i zalecanym rozwiązaniem w nowym budownictwie. Zapewnia on dużą powierzchnię styku z gruntem i stabilną rezystancję. Alternatywą jest uziom otokowy, czyli bednarka lub drut stalowy ocynkowany ułożony w wykopie wokół budynku na odpowiedniej głębokości. W miejscach, gdzie grunt jest trudny lub nie ma możliwości wykonania uziomu fundamentowego/otokowego, stosuje się uziomy pionowe (szpilkowe) pogrążane pręty stalowe. Niezależnie od wybranego typu, rezystancja uziemienia nie powinna przekraczać 10 Ω, co jest kluczowe dla skuteczności ochrony.
Główna Szyna Uziemiająca (GSU): Serce systemu ochrony w Twojej rozdzielni
Główna Szyna Uziemiająca, często nazywana również Główną Szyną Wyrównawczą (GSU), to absolutne serce systemu ochrony w każdej rozdzielni elektrycznej. Jest to centralny punkt, do którego zbiegają się wszystkie kluczowe elementy odpowiedzialne za bezpieczeństwo. Do GSU podłączany jest główny przewód uziemiający, który prowadzi od uziomu (np. fundamentowego) do rozdzielni. Ponadto, do GSU muszą być podłączone wszystkie przewody ochronne (PE) z poszczególnych obwodów w budynku, a także główne połączenia wyrównawcze. To właśnie GSU zapewnia, że wszystkie metalowe elementy i obwody są na tym samym potencjale ziemi, minimalizując ryzyko porażenia.
Przewód PE, N i L: Zrozumienie kolorów i funkcji żył w instalacji
Aby prawidłowo podłączyć uziemienie, musimy rozumieć podstawowe funkcje przewodów w instalacji:
- Przewód fazowy (L): Najczęściej brązowy, czarny lub szary. To nim płynie prąd roboczy z sieci, dostarczając energię do urządzeń.
- Przewód neutralny (N): Zawsze koloru niebieskiego. Służy do zamykania obwodu prądowego, odprowadzając prąd z powrotem do źródła zasilania.
- Przewód ochronny (PE): Zawsze koloru żółto-zielonego. To nasz "bohater" w kontekście uziemienia. Jego główną funkcją jest ochrona przed porażeniem. W przypadku awarii (np. przebicia izolacji do metalowej obudowy urządzenia), przewód PE odprowadza prąd zwarciowy do ziemi poprzez GSU, co powoduje zadziałanie zabezpieczeń. Pamiętaj, przewód PE nigdy nie powinien być używany do przepływu prądu roboczego!
Połączenia wyrównawcze: Dlaczego metalowe rury muszą być podłączone do rozdzielni?
Główne połączenia wyrównawcze to kolejny, niezwykle ważny element systemu bezpieczeństwa, który często bywa niedoceniany. Ich celem jest wyrównanie potencjałów wszystkich dużych, przewodzących elementów w budynku, aby w przypadku awarii nie pojawiły się między nimi niebezpieczne różnice napięć. Do Głównej Szyny Uziemiającej (GSU) w rozdzielni należy bezwzględnie podłączyć:
- Metalowe rury instalacji wodociągowej (ciepłej i zimnej wody).
- Metalowe rury instalacji gazowej (jeśli są dostępne w budynku).
- Metalowe rury centralnego ogrzewania.
- Metalowe elementy konstrukcyjne budynku (np. stalowe belki, słupy).
- Zbrojenie betonu (jeśli jest dostępne i możliwe do podłączenia).
- Metalowe elementy systemów wentylacyjnych i klimatyzacyjnych.
Wykonanie tych połączeń jest kluczowe dla zapewnienia kompleksowej ochrony przeciwporażeniowej w całym obiekcie.

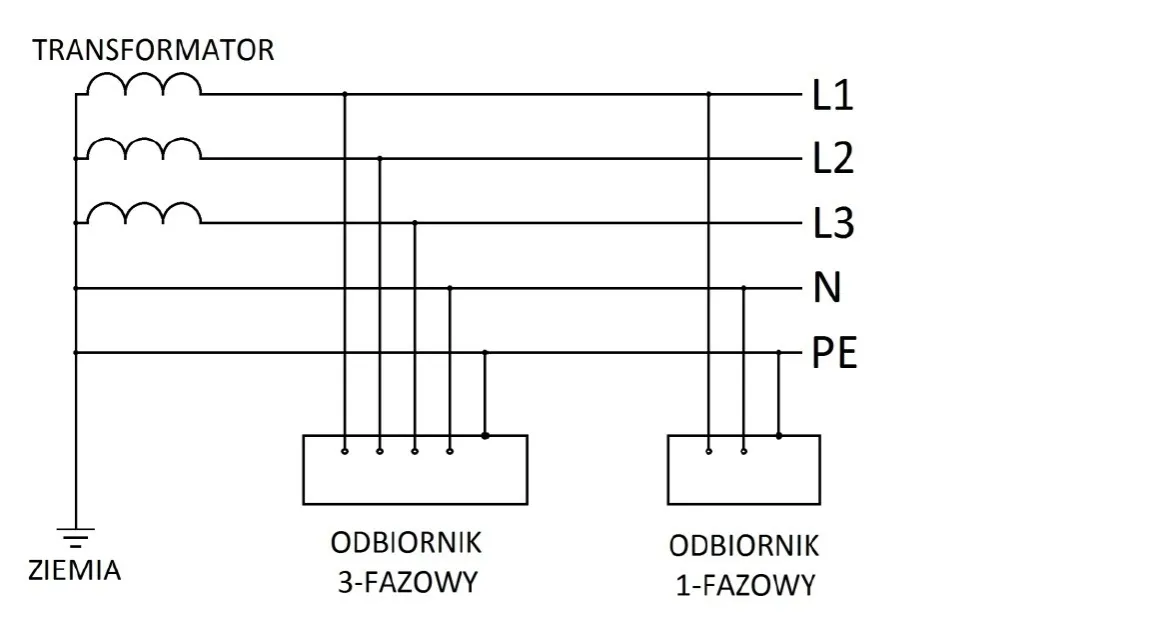

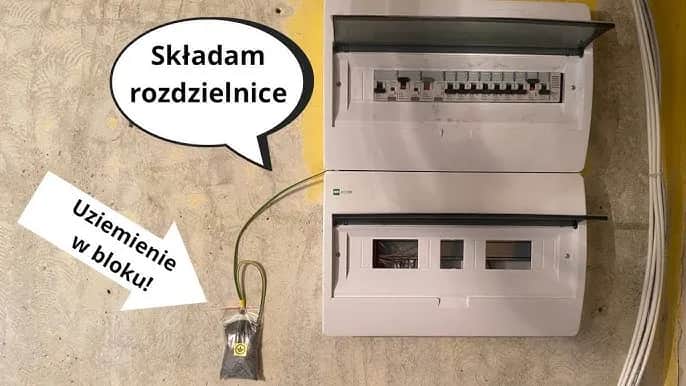

Podłączanie uziemienia w rozdzielni: schemat krok po kroku dla układu TN-S
Krok 1: Identyfikacja i przygotowanie miejsca na Główną Szynę Uziemiającą (GSU)
Pierwszym krokiem jest dokładne zaplanowanie i przygotowanie miejsca na GSU w rozdzielni. GSU powinna być zamontowana w łatwo dostępnym miejscu, ale jednocześnie zabezpieczonym przed przypadkowym dotknięciem. Zazwyczaj montuje się ją na spodzie lub bocznej ściance rozdzielni, tak aby zapewnić wygodne podłączenie wszystkich przewodów. Pamiętaj, aby zapewnić odpowiednią przestrzeń wokół GSU dla przewodów o większych przekrojach, które będą do niej doprowadzone.
Krok 2: Wprowadzenie przewodu uziemiającego (bednarki/pręta) do rozdzielni
Przewód uziemiający, który łączy uziom (np. bednarkę z fundamentu lub pręt szpilkowy) z GSU, musi być wprowadzony do rozdzielni w sposób bezpieczny i trwały. Zazwyczaj stosuje się do tego celu specjalne przepusty lub dławiki, które zapewniają ochronę mechaniczną przewodu oraz jego szczelność. Należy zadbać o to, aby przewód był odpowiednio zabezpieczony przed uszkodzeniami mechanicznymi na całej swojej długości, od uziomu aż do GSU. Ciągłość połączenia jest tutaj absolutnie kluczowa.
Krok 3: Prawidłowe podłączenie uziomu do szyny GSU technika i narzędzia
Podłączenie przewodu uziemiającego od uziomu do GSU to jeden z najważniejszych momentów. Oto jak to zrobić prawidłowo:
- Przygotowanie przewodu: Jeśli używasz bednarki, upewnij się, że jest czysta i pozbawiona rdzy. Jeśli to drut, usuń izolację na odpowiednią długość.
- Zacisk: Użyj dedykowanego zacisku na GSU, który jest przeznaczony do przewodów o dużym przekroju (np. 25 mm² lub więcej, w zależności od projektu).
- Montaż: Wprowadź przewód uziemiający do zacisku i mocno go dokręć. Użyj klucza dynamometrycznego, jeśli jest to wymagane przez producenta szyny, aby zapewnić odpowiedni moment dokręcenia.
- Kontrola: Po dokręceniu sprawdź, czy połączenie jest stabilne i czy przewód nie wysuwa się z zacisku.
Narzędzia, które będą Ci potrzebne, to zazwyczaj klucze płaskie lub nasadowe, szczypce do ściągania izolacji (jeśli przewód jest izolowany) oraz ewentualnie klucz dynamometryczny.
Krok 4: Rozprowadzenie przewodów ochronnych (PE) z obwodów do szyny GSU
Kiedy główny przewód uziemiający jest już podłączony, czas na rozprowadzenie przewodów ochronnych (PE) z poszczególnych obwodów instalacji. Każdy obwód czy to gniazda, oświetlenie, czy urządzenia trwale podłączone powinien mieć swój własny przewód PE. Te żółto-zielone przewody należy podłączyć do dedykowanych zacisków na Głównej Szynie Uziemiającej. Pamiętaj, aby przewody były odpowiednio długie, bez zbędnych naprężeń, a ich izolacja zdjęta tylko na tyle, ile jest to konieczne do pewnego zamocowania w zacisku.
Krok 5: Wykonanie głównych połączeń wyrównawczych co i jak podłączyć?
Jak już wspomniałem, główne połączenia wyrównawcze są niezbędne. Do GSU należy podłączyć wszystkie duże, przewodzące elementy, które mogą wprowadzić do budynku niebezpieczny potencjał. Do GSU powinny być podłączone:
- Metalowe rury instalacji wodociągowej,
- Metalowe rury instalacji gazowej,
- Metalowe rury centralnego ogrzewania,
- Metalowe elementy konstrukcyjne,
- Zbrojenie betonu (jeśli jest dostępne).
Połączenia te wykonuje się za pomocą specjalnych zacisków i przewodów o odpowiednim przekroju (zazwyczaj min. 6 mm² Cu), zapewniając trwałe i pewne połączenie elektryczne.
Najczęstszy błąd, którego musisz unikać: Mostkowanie szyn N i PE w rozdzielni
To jest punkt, który muszę szczególnie mocno podkreślić. W nowoczesnych instalacjach, pracujących w układzie sieci TN-S (czyli tam, gdzie do budynku doprowadzone są oddzielne przewody N i PE), absolutnie nie wolno mostkować szyny N z szyną PE w rozdzielnicy. Ten błąd, niestety, wciąż się zdarza i jest niezwykle niebezpieczny. W układzie TN-S rozdział przewodu PEN (połączony N i PE) na oddzielne N i PE następuje już na złączu głównym lub w szafce pomiarowej. Mostkowanie tych szyn w rozdzielni spowoduje, że w przypadku przerwania przewodu neutralnego (N) na szynie PE pojawi się napięcie fazowe, co może doprowadzić do śmiertelnego porażenia. Ponadto, wyłączniki różnicowoprądowe nie będą działać prawidłowo. Zawsze sprawdzaj, czy w Twojej rozdzielni szyny N i PE są od siebie galwanicznie izolowane.
Uziemienie w sytuacjach specjalnych: modernizacja instalacji i fotowoltaika
Jak skutecznie uziemić rozdzielnię w starym budownictwie (układ TN-C)?
Modernizacja instalacji w starym budownictwie, gdzie często występuje układ TN-C (przewód PEN pełni funkcję neutralną i ochronną), to spore wyzwanie. W takim przypadku, aby osiągnąć współczesny standard bezpieczeństwa, konieczne jest przejście na układ TN-S. Oznacza to, że w rozdzielni (lub na złączu głównym) należy dokonać rozdzielenia przewodu PEN na oddzielne przewody N i PE. Punkt rozdziału musi być uziemiony. Jest to złożony proces, który wymaga nie tylko wiedzy, ale i doświadczenia. Często wiąże się to z koniecznością wykonania nowego, skutecznego uziomu, jeśli stary jest niewystarczający lub nie istnieje. Bez tego rozdziału nie ma mowy o prawidłowym działaniu wyłączników różnicowoprądowych i pełnej ochronie.

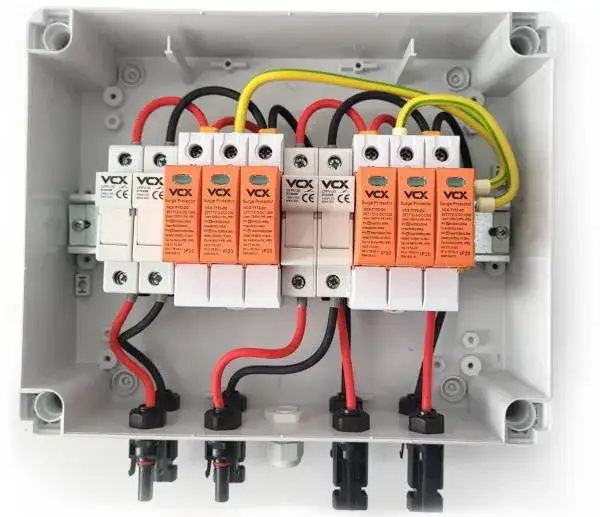

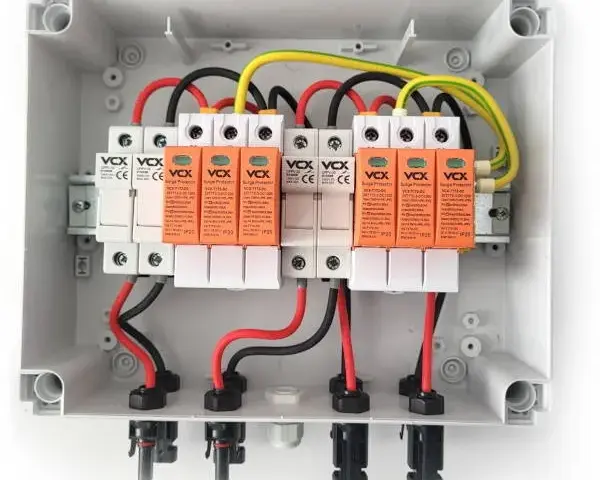

Fotowoltaika a uziemienie: Jak zabezpieczyć panele i falownik przed przepięciami?
Instalacje fotowoltaiczne, ze względu na swoją ekspozycję na warunki atmosferyczne i obecność delikatnej elektroniki (falownik), wymagają szczególnie starannego i skutecznego uziemienia. Prawidłowe uziemienie w systemach PV pełni podwójną rolę. Po pierwsze, chroni panele i falownik przed skutkami przepięć wywołanych wyładowaniami atmosferycznymi lub innymi zjawiskami. Po drugie, zapewnia prawidłowe działanie zabezpieczeń po stronie DC, co jest kluczowe dla bezpieczeństwa pożarowego i ochrony przed porażeniem. Bez solidnego uziemienia, Twoja inwestycja w fotowoltaikę jest narażona na poważne ryzyko uszkodzenia.
Prawidłowe podłączenie konstrukcji PV do Głównej Szyny Uziemiającej
Metalowa konstrukcja, na której zamontowane są panele fotowoltaiczne, musi być bezwzględnie połączona z Główną Szyną Uziemiającą (GSU) w rozdzielni. To połączenie tworzy tzw. połączenie wyrównawcze dla całej konstrukcji PV. Zazwyczaj do tego celu wykorzystuje się przewód wyrównawczy o przekroju minimum 6 mm² miedzi (Cu). Ważne jest, aby połączenie było wykonane w sposób trwały, odporny na warunki atmosferyczne i zapewniający niską rezystancję. Często stosuje się specjalne złączki i kable odporne na UV. Pamiętaj, że każdy element metalowy, który może znaleźć się pod napięciem (np. obudowa falownika), również musi być uziemiony.
Finalny etap: weryfikacja instalacji uziemienia
Dlaczego pomiar rezystancji uziemienia jest absolutnie obowiązkowy?

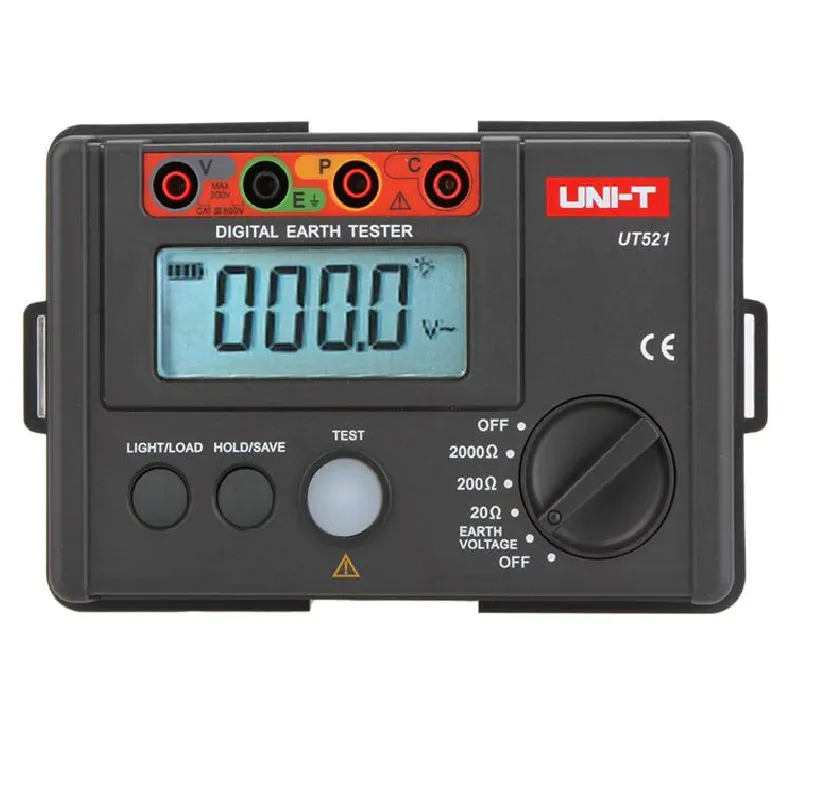

Po wykonaniu całej instalacji uziemienia, pomiar rezystancji uziemienia jest absolutnie obowiązkowy i niezbywalny. To nie jest formalność, to jest kluczowy test, który potwierdza skuteczność wykonanej pracy. Bez tego pomiaru nie mamy pewności, czy uziemienie faktycznie spełnia swoją rolę ochronną i czy jest zgodne z obowiązującymi normami. Wynik pomiaru jest integralną częścią protokołu odbioru instalacji elektrycznej, który jest wymagany przez zakłady energetyczne, nadzór budowlany, a w przypadku fotowoltaiki, również przez ubezpieczycieli. To Twoje potwierdzenie, że instalacja jest bezpieczna.
Kto może wykonać pomiary i wystawić protokół? Rola elektryka z uprawnieniami
Muszę to podkreślić: pomiary rezystancji uziemienia może wykonać wyłącznie elektryk posiadający odpowiednie uprawnienia SEP (Stowarzyszenia Elektryków Polskich), minimum w zakresie E+D (eksploatacja i dozór). Taka osoba dysponuje nie tylko wiedzą teoretyczną, ale także specjalistycznym sprzętem pomiarowym (miernik rezystancji uziemienia) oraz doświadczeniem w interpretacji wyników. Jego rola jest niezastąpiona, ponieważ tylko on może sporządzić wiążący protokół z pomiarów, który jest dokumentem prawnym potwierdzającym bezpieczeństwo i zgodność instalacji z normami. Nie ufaj "fachowcom" bez uprawnień to zbyt poważna kwestia.
Jak interpretować wyniki pomiarów? Dopuszczalne wartości dla skutecznej ochrony
Po wykonaniu pomiarów elektryk przedstawi Ci protokół z wynikami. Kluczową wartością jest właśnie rezystancja uziemienia. Generalnie, dla większości instalacji elektrycznych w budownictwie jednorodzinnym, dopuszczalna wartość rezystancji uziemienia nie powinna przekraczać 10 Ω. W przypadku instalacji odgromowych wymagania mogą być jeszcze bardziej rygorystyczne, np. 5 Ω. Niższa wartość rezystancji oznacza lepsze i skuteczniejsze uziemienie, czyli szybsze i pewniejsze odprowadzenie prądu zwarciowego do ziemi. Jeśli wynik pomiaru jest wyższy niż dopuszczalny, oznacza to, że uziemienie jest nieskuteczne i wymaga poprawy.
Uziemienie to obowiązek: zaufaj profesjonalistom
Dlaczego samodzielne podłączanie uziemienia jest nielegalne i niebezpieczne?
Chciałbym jasno powiedzieć: samodzielne podłączanie uziemienia lub jakichkolwiek innych elementów instalacji elektrycznej bez odpowiednich kwalifikacji i uprawnień jest skrajnie niebezpieczne i nielegalne. Ryzykujesz nie tylko swoje zdrowie i życie, ale także zdrowie i życie swoich bliskich. Brak wiedzy o normach, schematach, prawidłowych przekrojach przewodów czy technikach połączeń może prowadzić do błędów, których konsekwencje opisałem wcześniej od porażenia prądem, przez pożar, po uszkodzenie mienia. Ponadto, taka "samoróbka" nie zostanie odebrana przez elektryka, a w przypadku awarii ubezpieczyciel może odmówić wypłaty odszkodowania. To nie jest miejsce na oszczędności czy eksperymenty.
Przeczytaj również: Gdzie rozdzielnica elektryczna w domu? Bezpieczeństwo i przepisy
Jak wybrać dobrego elektryka i o co pytać przed zleceniem prac?
Wybór odpowiedniego elektryka to inwestycja w bezpieczeństwo. Oto kilka pytań i wskazówek, które pomogą Ci podjąć dobrą decyzję:
- Uprawnienia SEP: Zawsze proś o przedstawienie aktualnych uprawnień SEP (minimum E+D). To podstawa.
- Doświadczenie: Zapytaj o doświadczenie w podobnych realizacjach, zwłaszcza w kontekście uziemień i rozdzielni.
- Referencje: Poproś o referencje od poprzednich klientów lub obejrzyj zrealizowane projekty.
- Ubezpieczenie: Upewnij się, że elektryk posiada aktualne ubezpieczenie od odpowiedzialności cywilnej (OC).
- Projekt i protokół: Zapytaj, czy elektryk pracuje na podstawie projektu i czy po zakończeniu prac wystawi protokół z pomiarów rezystancji uziemienia.
- Gwarancja: Ustal warunki gwarancji na wykonane prace.
- Wyjaśnienia: Dobry elektryk powinien być w stanie jasno i zrozumiale wyjaśnić Ci zakres prac i ich znaczenie.
Pamiętaj, że w kwestiach elektryki nie ma miejsca na kompromisy. Zaufaj profesjonalistom, a zyskasz spokój i bezpieczeństwo na lata.
