Wybór odpowiedniej skrzynki elektrycznej, zwanej rozdzielnicą, to jedna z kluczowych decyzji podczas budowy lub remontu domu. Ten kompleksowy poradnik pomoże Ci zrozumieć wszystkie aspekty, od typów i rozmiarów, po niezbędne wyposażenie i koszty, aby podjąć świadomą decyzję na lata.
Wybór odpowiedniej rozdzielnicy elektrycznej do domu klucz do bezpieczeństwa i funkcjonalności na lata
- Typ montażu: Rozważ rozdzielnice natynkowe (łatwy montaż, garaże) lub podtynkowe (estetyka, części mieszkalne).
- Rozmiar: Dobierz liczbę modułów, uwzględniając wszystkie elementy instalacji i zostaw 20-30% rezerwy na przyszłe rozbudowy (np. fotowoltaika, ładowarka EV).
- Wyposażenie: Obowiązkowo rozłącznik główny, wyłączniki nadprądowe (MCB), wyłączniki różnicowoprądowe (RCD) oraz zalecane ochronniki przepięć (SPD).
- Lokalizacja: Zamontuj w suchym, łatwo dostępnym miejscu, zgodnie z normami i przepisami.
- Koszty: Całkowity budżet na kompletną rozdzielnicę (obudowa + aparatura + montaż) dla domu jednorodzinnego to realistycznie od 1500 zł do 4500 zł.
Wybór rozdzielnicy elektrycznej to decyzja na lata
Rola rozdzielnicy: Więcej niż tylko "skrzynka z bezpiecznikami"
Dla wielu osób rozdzielnica elektryczna to po prostu "skrzynka z bezpiecznikami", ale w rzeczywistości jest to serce całej instalacji elektrycznej w Twoim domu. To właśnie ona odpowiada za bezpieczną dystrybucję energii do wszystkich obwodów, chroniąc przed takimi zagrożeniami jak zwarcia, przeciążenia czy porażenia prądem. Jej prawidłowy dobór i wyposażenie to gwarancja komfortu i bezpieczeństwa dla wszystkich domowników oraz zabezpieczenie podłączonych urządzeń.
Bezpieczeństwo, funkcjonalność i gotowość na przyszłość trzy filary dobrego wyboru
Kiedy doradzam moim klientom w wyborze rozdzielnicy, zawsze podkreślam trzy kluczowe aspekty, które muszą wziąć pod uwagę. Po pierwsze, bezpieczeństwo instalacja musi być zgodna z obowiązującymi normami i zapewniać pełną ochronę przeciwporażeniową. Po drugie, funkcjonalność rozdzielnica powinna być łatwo dostępna, a jej układ obwodów czytelny i intuicyjny. Wreszcie, co coraz ważniejsze w dzisiejszych czasach, gotowość na przyszłość. Musimy myśleć o możliwości rozbudowy o nowe technologie, takie jak fotowoltaika, pompa ciepła, klimatyzacja czy ładowarka do samochodu elektrycznego, aby uniknąć kosztownych przeróbek za kilka lat.

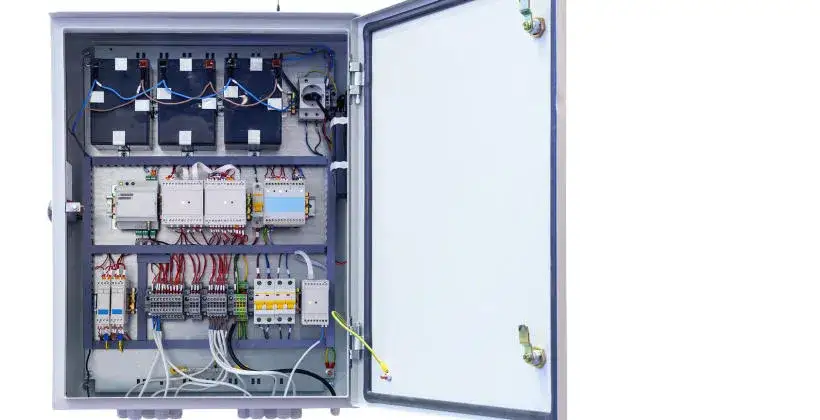

Natynkowa czy podtynkowa poznaj kluczową różnicę
Pierwsza fundamentalna decyzja, jaką musisz podjąć, dotyczy sposobu montażu rozdzielnicy. Mamy do wyboru dwa główne typy, które różnią się zarówno estetyką, jak i praktycznością.
Rozdzielnica natynkowa: Kiedy prostota i szybkość montażu wygrywają?
Rozdzielnice natynkowe, jak sama nazwa wskazuje, montowane są bezpośrednio na powierzchni ściany. Ich główną zaletą jest łatwość i szybkość instalacji, ponieważ nie wymagają kucia wnęk. To sprawia, że są często wybierane w pomieszczeniach gospodarczych, takich jak garaże, piwnice, warsztaty czy kotłownie, gdzie estetyka nie jest priorytetem. Doskonale sprawdzają się również podczas remontów, gdy kucie ścian jest problematyczne lub niepożądane. Ich montaż jest zazwyczaj mniej kosztowny.
Rozdzielnica podtynkowa: Dlaczego estetyka i dyskrecja to standard w nowoczesnym budownictwie?
W nowoczesnym budownictwie i w częściach mieszkalnych domu, gdzie estetyka odgrywa kluczową rolę, dominują rozdzielnice podtynkowe. Są one wbudowywane w ścianę, dzięki czemu ich obudowa jest praktycznie niewidoczna, a widoczna pozostaje jedynie estetyczna ramka i drzwiczki. To rozwiązanie zapewnia znacznie lepszą estetykę i dyskrecję, idealnie wpasowując się w wystrój wnętrza. Warto jednak pamiętać, że ich montaż wymaga przygotowania odpowiedniej wnęki w ścianie, co wiąże się z nieco większym nakładem pracy i kosztów.
Jak dobrać idealny rozmiar rozdzielnicy sekret tkwi w liczbie modułów
Dobór odpowiedniego rozmiaru rozdzielnicy to jeden z najważniejszych etapów planowania instalacji. Zbyt mała skrzynka to problem, który prędzej czy później da o sobie znać. Kluczem jest zrozumienie, czym jest moduł i jak go liczyć.
Liczymy moduły krok po kroku: Co musi się zmieścić w Twojej skrzynce?
Moduł to standardowa szerokość aparatu elektrycznego, np. wyłącznika nadprądowego, wynosząca zazwyczaj 17,5 mm. Aby dobrać odpowiedni rozmiar rozdzielnicy, musimy zsumować moduły dla wszystkich planowanych elementów. Oto, co zazwyczaj muszę uwzględnić w projekcie:
- Rozłącznik główny (wyłącznik główny): Zwykle zajmuje 2 do 4 modułów.
- Wyłączniki nadprądowe ("eski"): Po 1 module na każdy obwód. Jeśli masz 15 obwodów, potrzebujesz 15 modułów.
- Wyłączniki różnicowoprądowe (RCD): Zależnie od typu i liczby faz, od 2 do 4 modułów.
- Ograniczniki przepięć (SPD): Zazwyczaj 3 do 4 modułów.
- Inne elementy: Takie jak lampki sygnalizacyjne, przekaźniki czy styczniki, które mogą zająć dodatkowe moduły.
Złota zasada 30%: Planujesz fotowoltaikę lub ładowarkę do auta? Tyle miejsca musisz zostawić!
Z mojego doświadczenia wynika, że najczęstszym błędem jest niedoszacowanie potrzebnej przestrzeni. Dlatego zawsze powtarzam: zostaw 20-30% rezerwy wolnego miejsca w rozdzielnicy! To absolutnie kluczowe. Dlaczego? Ponieważ technologia idzie do przodu, a Ty możesz w przyszłości chcieć zainstalować fotowoltaikę, pompę ciepła, klimatyzację, system inteligentnego domu, czy ładowarkę do samochodu elektrycznego. Dodatkowe moduły na te urządzenia muszą mieć swoje miejsce. Brak tej rezerwy oznacza konieczność kosztownej wymiany całej rozdzielnicy lub dobudowania dodatkowej, co jest znacznie droższe i mniej estetyczne.
Praktyczny przewodnik: Jaka wielkość skrzynki do domu 100, 150 i 200 m²?
Aby ułatwić Ci orientację, przygotowałem ogólne rekomendacje dotyczące liczby modułów, które sprawdzają się w większości domów jednorodzinnych, oczywiście zawsze z uwzględnieniem wspomnianej rezerwy:
| Powierzchnia domu | Sugerowana liczba modułów |
|---|---|
| Do 100 m² | 36-modułowa |
| 100-150 m² | 48-modułowa |
| Powyżej 150 m² | 72-modułowa lub większa |

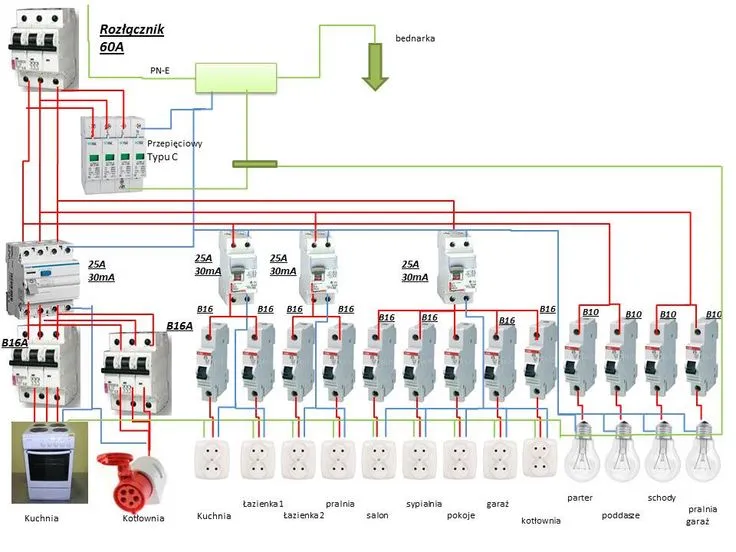

Serce instalacji niezbędne wyposażenie bezpiecznej rozdzielnicy domowej
Sama obudowa to dopiero początek. Prawdziwe bezpieczeństwo i funkcjonalność rozdzielnicy tkwi w jej wnętrzu w aparaturze modułowej. To ona jest odpowiedzialna za ochronę Ciebie, Twojej rodziny i sprzętu.
Fundament ochrony: Rozłącznik główny i wyłączniki nadprądowe ("eski")
Rozłącznik izolacyjny, często nazywany wyłącznikiem głównym, to absolutna podstawa. Umożliwia on całkowite i bezpieczne odłączenie zasilania w całym budynku, co jest niezbędne podczas prac serwisowych czy w sytuacjach awaryjnych. To pierwszy element, który spotykamy po zasilaniu głównym.
Zaraz za nim, lub w odpowiednich sekcjach, znajdują się wyłączniki nadprądowe (MCB), powszechnie znane jako "eski". Ich zadaniem jest zabezpieczanie poszczególnych obwodów (np. oświetlenia, gniazdek w kuchni, łazience) przed skutkami zwarć i przeciążeń. W przypadku wystąpienia problemu, wyłącznik nadprądowy automatycznie odcina zasilanie w danym obwodzie, chroniąc instalację i podłączone urządzenia przed uszkodzeniem.
Ochrona przed porażeniem: Dlaczego wyłącznik różnicowoprądowy (RCD) jest absolutnie obowiązkowy?
Jeśli miałbym wskazać jeden element, który jest absolutnie kluczowy dla bezpieczeństwa ludzi, byłby to wyłącznik różnicowoprądowy (RCD). Jest on obligatoryjny w każdej nowoczesnej instalacji domowej i pełni funkcję ochrony przed porażeniem prądem elektrycznym. RCD monitoruje równowagę prądu płynącego do i z obwodu. W przypadku wykrycia nawet niewielkiego upływu prądu (np. gdy ktoś dotknie uszkodzonego urządzenia), natychmiast odcina zasilanie, ratując życie. To Twoja pierwsza linia obrony przed tragicznymi wypadkami.
Twoja "polisa" na sprzęt AGD/RTV: Rola i znaczenie ochronników przepięć (SPD)
Ograniczniki przepięć (SPD) to elementy, które często są niedoceniane, a mogą uratować Twój drogi sprzęt elektroniczny i elektryczny. Ich zadaniem jest ochrona urządzeń przed uszkodzeniami spowodowanymi przepięciami zarówno tymi pochodzącymi z wyładowań atmosferycznych (uderzenia pioruna), jak i tymi wynikającymi ze skoków napięcia w sieci energetycznej. Choć nie są obligatoryjne we wszystkich przypadkach, ja zawsze zalecam ich instalację. To ważna inwestycja w bezpieczeństwo i długowieczność sprzętu AGD/RTV, która może uchronić Cię przed znacznie większymi kosztami w przyszłości.
Rozdzielnica a fotowoltaika jak przygotować dom na energię jutra
W dobie rosnącej popularności odnawialnych źródeł energii, coraz więcej osób decyduje się na instalację fotowoltaiczną. To świetna decyzja, ale wymaga odpowiedniego przygotowania instalacji elektrycznej w domu.
Czy główna skrzynka pomieści fotowoltaikę? Kiedy potrzebujesz dodatkowej rozdzielnicy PV?
Instalacja fotowoltaiczna wymaga dodatkowych zabezpieczeń po stronie prądu przemiennego (AC), które muszą znaleźć swoje miejsce w rozdzielnicy głównej. Jeśli masz odpowiednio dużą rozdzielnicę z wolnymi modułami, często wystarczy przewidzieć dla nich miejsce. Jednak w przypadku rozległych instalacji PV, dużej liczby modułów lub po prostu braku miejsca w istniejącej rozdzielnicy, konieczne może być zastosowanie dedykowanej, dodatkowej rozdzielnicy AC/DC. Jest ona przeznaczona wyłącznie dla fotowoltaiki i zawiera wszystkie niezbędne zabezpieczenia i aparaturę, zapewniając optymalne i bezpieczne funkcjonowanie całego systemu.
Modernizacja starej rozdzielnicy pod instalację PV co musisz wiedzieć?
Jeśli posiadasz starszą instalację elektryczną, podłączenie fotowoltaiki często wiąże się z koniecznością modernizacji lub nawet całkowitej wymiany rozdzielnicy głównej. Stare rozdzielnice mogą nie spełniać aktualnych norm bezpieczeństwa, nie mieć wystarczającej liczby modułów na nowe zabezpieczenia, lub ich aparatura może być przestarzała. Modernizacja jest niezbędna, aby zapewnić bezpieczeństwo, zgodność z obowiązującymi przepisami i prawidłowe, bezawaryjne funkcjonowanie całego systemu energetycznego Twojego domu, włączając w to fotowoltaikę.
Gdzie zamontować skrzynkę elektryczną przepisy i sprawdzone lokalizacje
Lokalizacja rozdzielnicy elektrycznej nie jest kwestią dowolną. Musi być zgodna z przepisami i zapewniać bezpieczeństwo oraz wygodę użytkowania.
Zgodnie z prawem: Jakie normy i warunki techniczne musi spełniać montaż?
W Polsce montaż rozdzielnic regulują kluczowe dokumenty, takie jak "Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie" oraz norma PN-EN IEC 61439. Te przepisy określają wymagania dotyczące bezpieczeństwa, dostępności i prawidłowego działania instalacji. Pamiętaj, że montaż rozdzielnicy musi być wykonany przez wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia (tzw. uprawnienia SEP), który gwarantuje zgodność z normami i bezpieczeństwo użytkowania.
Najlepsze miejsca na rozdzielnicę: Praktyczne wskazówki dla Twojego domu
Z mojego doświadczenia wynika, że idealna lokalizacja dla rozdzielnicy powinna spełniać kilka warunków:
- Sucha i łatwo dostępna: Najlepiej w korytarzu, wiatrołapie, pomieszczeniu technicznym lub innym miejscu, do którego masz swobodny dostęp. Unikaj miejsc narażonych na wilgoć, zbyt wysokie lub niskie temperatury.
- Z dala od instalacji gazowej i wodnej: To podstawowa zasada bezpieczeństwa, aby uniknąć ryzyka w przypadku awarii którejkolwiek z instalacji.
- W miejscu nienarażonym na uszkodzenia mechaniczne: Nie powinna być narażona na przypadkowe uderzenia czy zalanie.
- Odpowiednia wysokość montażu: Zazwyczaj zaleca się, aby środek rozdzielnicy znajdował się na wysokości 1,1 do 1,85 metra od podłogi, co zapewnia wygodny dostęp dla dorosłych.
Ile kosztuje skrzynka elektryczna do domu realistyczny budżet
Koszty związane z rozdzielnicą elektryczną to nie tylko cena samej obudowy. Musimy wziąć pod uwagę aparaturę oraz robociznę. Przygotowałem dla Ciebie realistyczny przegląd wydatków.
Cena samej obudowy: Od czego zależy i na co zwrócić uwagę?
Cena pustej obudowy rozdzielnicy zależy od kilku czynników. Mała, kilkunastomodułowa skrzynka natynkowa z tworzywa sztucznego to koszt rzędu 50-150 zł. Duże, wielorzędowe rozdzielnice podtynkowe, przeznaczone dla większych domów, mogą kosztować od 400 zł do nawet 800 zł. Na cenę wpływa rozmiar (liczba modułów), typ montażu (natynkowa/podtynkowa), materiał wykonania (tworzywo sztuczne jest tańsze niż metal) oraz oczywiście marka producenta.
Największy składnik kosztów: Ile zapłacisz za niezbędną aparaturę?
To właśnie aparatura modułowa stanowi największy składnik całkowitego kosztu rozdzielnicy. Dla standardowego domu jednorodzinnego, wyposażenie rozdzielnicy w niezbędne elementy, takie jak wyłączniki nadprądowe, różnicowoprądowe, ochronniki przepięć i rozłącznik główny, to wydatek rzędu od 1000 zł do ponad 3000 zł. Pamiętaj, że liczba obwodów, parametry techniczne (np. typ RCD) oraz marka producenta aparatury mają znaczący wpływ na ostateczną cenę. Warto nie oszczędzać na jakości tych elementów, ponieważ to one odpowiadają za bezpieczeństwo.
Koszt montażu: Ile liczy sobie elektryk za profesjonalne podłączenie rozdzielnicy?
Koszt robocizny za montaż i podłączenie rozdzielnicy przez wykwalifikowanego elektryka może wahać się od 500 zł do nawet 2500 zł. Cena zależy od wielu czynników: regionu Polski, stopnia skomplikowania instalacji, liczby modułów do podłączenia, a także zakresu prac dodatkowych (np. kucie wnęki pod rozdzielnicę podtynkową, przeróbki w starej instalacji, czy też konieczność wykonania pomiarów i protokołu odbioru). Zawsze warto poprosić o szczegółową wycenę przed rozpoczęciem prac.
Realistyczny budżet na kompletną rozdzielnicę dla domu jednorodzinnego, obejmujący obudowę, aparaturę i montaż, to przedział od 1500 zł do 4500 zł.
Uniknij kosztownych pomyłek 5 najczęstszych błędów przy wyborze skrzynki
Podczas mojej pracy widziałem wiele instalacji i niestety, często spotykam się z powtarzającymi się błędami, które generują niepotrzebne koszty i problemy. Oto pięć najczęstszych, których możesz łatwo uniknąć.
Błąd #1: Zbyt mała skrzynka bez rezerwy na przyszłość
Jak już wspomniałem, to chyba najpowszechniejszy błąd. Wybór rozdzielnicy o zbyt małej liczbie modułów, bez zapasu na przyszłą rozbudowę, to proszenie się o kłopoty. Gdy za kilka lat zechcesz zainstalować fotowoltaikę, pompę ciepła czy system inteligentnego domu, okaże się, że nie masz gdzie podłączyć nowych zabezpieczeń. Konieczność wymiany całej rozdzielnicy lub dobudowania dodatkowej to znacznie większy wydatek niż zakup nieco większej skrzynki na początku.
Błąd #2: Pozorne oszczędności, czyli rezygnacja z ochronników przepięć
Niektórzy inwestorzy, chcąc zaoszczędzić kilkaset złotych, rezygnują z instalacji ograniczników przepięć (SPD). To błąd, który może okazać się bardzo kosztowny. W przypadku uderzenia pioruna w pobliżu lub poważnego przepięcia w sieci, drogi sprzęt elektroniczny i AGD/RTV jest narażony na zniszczenie. Koszt wymiany telewizora, lodówki czy komputera wielokrotnie przewyższa cenę dobrych ochronników przepięć.
Błąd #3: Nielogiczny podział obwodów i chaos w instalacji
Prawidłowy i logiczny podział obwodów w rozdzielnicy to podstawa. Jeśli elektryk nie zadba o to, aby każdy kluczowy obszar czy grupa gniazdek miała swój własny obwód, w przypadku awarii (np. zwarcia w jednej lampce) może wyłączyć się duża część domu. To utrudnia diagnostykę, zmniejsza komfort użytkowania i może prowadzić do frustracji. Każdy obwód powinien być jasno przypisany do konkretnych punktów w domu.
Błąd #4: Montaż w nieodpowiednim, wilgotnym lub trudno dostępnym miejscu
Rozdzielnica musi być zamontowana w suchym, łatwo dostępnym miejscu, o odpowiedniej temperaturze. Montaż w wilgotnej piwnicy, w miejscu narażonym na zalanie, za szafą lub w zbyt wysokim/niskim punkcie to poważne zaniedbanie. Może to prowadzić do korozji aparatury, awarii, utrudniać serwisowanie, a nawet uniemożliwiać szybką reakcję w przypadku konieczności odcięcia zasilania.
Przeczytaj również: Rozdzielnica elektryczna: Podłącz bezpiecznie, zgodnie z normami i PV
Błąd #5: Brak czytelnego opisu problem przy pierwszej awarii
Po zakończeniu montażu elektryk powinien dokładnie i czytelnie opisać wszystkie obwody wewnątrz skrzynki elektrycznej. Brak takiego opisu to prawdziwa zmora. Wyobraź sobie, że w środku nocy wyskakuje bezpiecznik, a Ty nie wiesz, który obwód za co odpowiada. Brak opisu znacząco utrudnia identyfikację i usunięcie awarii, a także wszelkie prace konserwacyjne czy modernizacyjne w przyszłości. Zawsze upewnij się, że Twoja rozdzielnica jest jasno i precyzyjnie opisana.
