Rozdzielnia elektryczna: Ile i jakie różnicówki dla bezpieczeństwa?

Zastanawiasz się, ile wyłączników różnicowoprądowych, potocznie zwanych „różnicówkami”, powinno znaleźć się w Twojej domowej rozdzielni? To kluczowe pytanie, które często pojawia się podczas projektowania lub modernizacji instalacji elektrycznej. W tym artykule, jako doświadczony elektryk, wyjaśnię Ci, dlaczego jedna różnicówka na cały dom to zły pomysł i jak strategicznie rozmieścić te zabezpieczenia, aby zapewnić maksymalne bezpieczeństwo i komfort użytkowania.

Dlaczego jedna różnicówka na cały dom to zły pomysł?

Wielu inwestorów, chcąc zaoszczędzić, decyduje się na montaż tylko jednego wyłącznika różnicowoprądowego dla całej instalacji domowej. Z mojego doświadczenia wiem, że jest to poważny błąd, który w dłuższej perspektywie generuje więcej problemów niż korzyści. Taka konfiguracja, choć pozornie ekonomiczna, znacząco obniża komfort użytkowania i bezpieczeństwo, a także utrudnia diagnostykę wszelkich usterek.

Totalny blackout przy drobnej awarii: jak unikać paraliżu całego domu?

Wyobraź sobie sytuację: włączasz czajnik elektryczny w kuchni, a nagle w całym domu gaśnie światło i przestają działać wszystkie urządzenia. To klasyczny scenariusz, gdy masz tylko jedną różnicówkę na całą instalację. Jeśli dojdzie do jakiegokolwiek zwarcia, uszkodzenia izolacji czy nawet drobnego prądu upływu w jednym, nawet mało istotnym obwodzie, cały dom zostaje pozbawiony zasilania. Taki totalny blackout jest nie tylko irytujący, ale w niektórych sytuacjach może być wręcz niebezpieczny, np. gdy wyłączy się oświetlenie na schodach lub przestanie działać pompa wody.

Problem z lokalizacją usterki: dlaczego szukanie winowajcy staje się koszmarem?

Kiedy pojedyncza różnicówka zadziała, stajesz przed wyzwaniem znalezienia przyczyny awarii. Ponieważ zabezpiecza ona wszystkie obwody w domu, nie masz żadnej wskazówki, gdzie leży problem. Musisz wtedy po kolei odłączać wszystkie urządzenia, a następnie obwody w rozdzielni, aby zlokalizować ten wadliwy. To czasochłonne i frustrujące zajęcie, które mogłoby być znacznie prostsze, gdyby obwody były podzielone na kilka różnicówek.

Sumowanie się prądów upływu: kiedy zbyt wiele urządzeń prowadzi do fałszywych alarmów?

Nowoczesne urządzenia elektroniczne, takie jak komputery, telewizory, zasilacze impulsowe czy sprzęt AGD z filtrami przeciwzakłóceniowymi, generują niewielkie, ale stałe prądy upływu. Chociaż pojedynczy prąd upływu z jednego urządzenia jest zazwyczaj poniżej progu zadziałania RCD, to sumowanie się tych prądów z wielu urządzeń podłączonych do jednej różnicówki może spowodować jej nieuzasadnione zadziałanie. W efekcie, nawet jeśli żadne urządzenie nie jest uszkodzone, RCD może wyłączyć zasilanie, co jest niezwykle irytujące i prowadzi do fałszywych alarmów.

Ile wyłączników RCD potrzebujesz w swoim domu lub mieszkaniu?

Nie ma jednej uniwersalnej odpowiedzi na pytanie o idealną liczbę różnicówek, ponieważ zależy ona od wielu czynników: wielkości obiektu, rodzaju instalacji (jedno- czy trójfazowa), liczby obwodów, a także indywidualnych potrzeb i preferencji. Istnieją jednak pewne optymalne praktyki i zalecenia, które pomogą Ci podjąć świadomą decyzję.

Mieszkanie w bloku (instalacja 1-fazowa): jak sensownie podzielić kilka obwodów?

W typowym mieszkaniu w bloku, gdzie zazwyczaj mamy do czynienia z instalacją jednofazową i ograniczoną liczbą obwodów, sensownym rozwiązaniem jest zastosowanie dwóch, a najlepiej trzech wyłączników różnicowoprądowych. Dzięki temu, nawet w przypadku awarii, nie stracimy zasilania w całym mieszkaniu. Przykładowy podział mógłby wyglądać tak:

• RCD 1: łazienka (gniazda i oświetlenie), kuchnia (gniazda poza obwodem płyty/piekarnika).
• RCD 2: gniazda w pokojach, przedpokoju, obwód oświetlenia (poza łazienką).
• RCD 3 (opcjonalnie): obwody krytyczne, takie jak lodówka, serwer, system alarmowy, lub wydzielony obwód do pralki/zmywarki.

Pamiętaj o zasadzie, by do jednego RCD podłączać nie więcej niż 4-6 obwodów, co znacząco ułatwi diagnostykę.

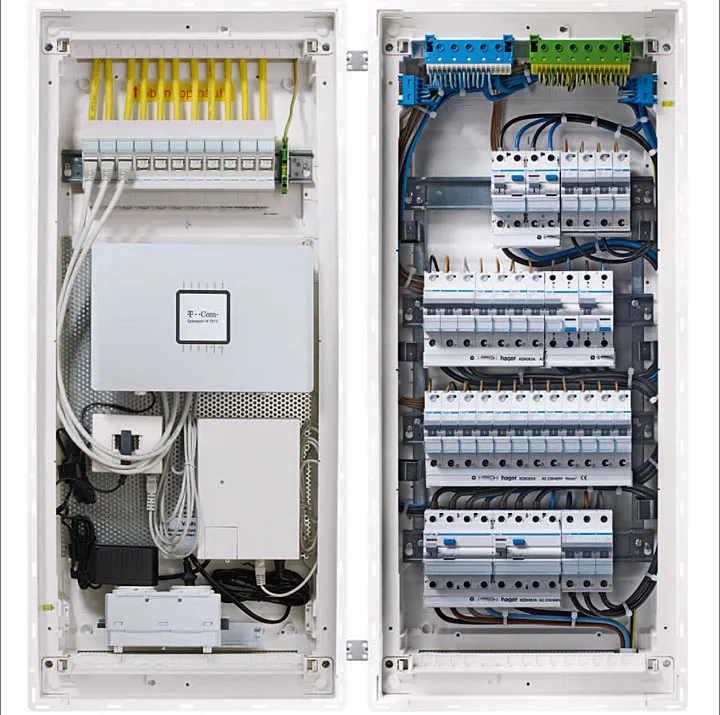

Dom jednorodzinny (instalacja 3-fazowa): strategia podziału na strefy i kondygnacje

W domu jednorodzinnym z instalacją trójfazową, gdzie obwodów jest znacznie więcej, zdecydowanie zalecam stosowanie kilku RCD. Moja strategia opiera się na podziale na strefy i kondygnacje, co maksymalizuje bezpieczeństwo i komfort. Oto, jak ja to zazwyczaj projektuję:

• Jeden RCD trójfazowy (4P): dla obwodów siłowych, takich jak płyta indukcyjna, piekarnik trójfazowy, pompa ciepła, czy inne urządzenia wymagające zasilania 3-fazowego.
• Kilka RCD jednofazowych (2P): po jednym na każdą fazę, zabezpieczające obwody gniazd i oświetlenia. Możemy je dalej dzielić na:
  • RCD dla parteru: łazienka, kuchnia (gniazda), salon, jadalnia, oświetlenie parteru.
  • RCD dla piętra: łazienka, sypialnie, pokoje dzieci, oświetlenie piętra.
  • RCD dla obwodów zewnętrznych: gniazda na tarasie, w ogrodzie, oświetlenie zewnętrzne, garaż, brama.
  • RCD dla obwodów krytycznych: lodówka, alarm, kocioł CO, rekuperator, serwer.

Taki podział zapewnia, że awaria w jednej strefie nie sparaliżuje całego domu.

Złota zasada: nie więcej niż 4-6 obwodów na jeden wyłącznik RCD

To jest zasada, którą zawsze powtarzam moim klientom: do jednego wyłącznika różnicowoprądowego nie powinno się podłączać więcej niż 4-6 obwodów jednofazowych. Dlaczego to takie ważne? Po pierwsze, jak już wspomniałem, ogranicza to problem sumowania się prądów upływu, minimalizując ryzyko nieuzasadnionych wyłączeń. Po drugie, w przypadku zadziałania RCD, znacznie łatwiej jest zdiagnozować i zlokalizować usterkę, gdy mamy do sprawdzenia tylko kilka obwodów, a nie całą instalację. To oszczędność czasu i nerwów, a także gwarancja, że awaria w jednym miejscu nie pozbawi nas całkowicie prądu.

Strategiczne grupowanie obwodów: klucz do funkcjonalności i bezpieczeństwa

Odpowiednie grupowanie obwodów pod poszczególnymi RCD to sztuka, która znacząco wpływa na funkcjonalność i bezpieczeństwo całej instalacji elektrycznej. Nie chodzi tylko o liczbę różnicówek, ale o ich przemyślane rozmieszczenie, które odpowiada na specyficzne ryzyka i potrzeby różnych stref w domu.

Obwody o podwyższonym ryzyku: dlaczego łazienka i kuchnia muszą mieć własne RCD?

Łazienka i kuchnia to pomieszczenia, w których ryzyko porażenia prądem jest największe. Mamy tu do czynienia z wodą, wilgocią i dużą liczbą urządzeń elektrycznych. Zgodnie z polskimi normami (PN-HD 60364), obwody zasilające gniazda w łazienkach i kuchniach muszą być bezwzględnie zabezpieczone wyłącznikami różnicowoprądowymi o czułości 30 mA. Ja zawsze zalecam, aby obwody te miały swoje dedykowane RCD. Dzięki temu, jeśli np. suszarka wpadnie do wanny, zadziała tylko różnicówka zabezpieczająca łazienkę, a reszta domu pozostanie z zasilaniem.

Gniazda zewnętrzne i garaż: zabezpiecz strefy narażone na wilgoć

Gniazda zewnętrzne, oświetlenie ogrodowe oraz obwody w garażu to kolejne miejsca, które wymagają szczególnej uwagi. Są one narażone na działanie czynników atmosferycznych, wilgoć, a także uszkodzenia mechaniczne. Z tego powodu obowiązkowo powinny być zabezpieczone osobnymi wyłącznikami RCD o czułości 30 mA. Oddzielenie tych obwodów od reszty instalacji domowej minimalizuje ryzyko, że np. uszkodzony kabel do kosiarki spowoduje wyłączenie prądu w całym domu.

Oświetlenie a gniazda: czy warto je rozdzielać i kiedy ma to największy sens?

Rozdzielenie obwodów oświetleniowych od obwodów gniazdowych pod różnymi RCD to praktyka, którą bardzo polecam. Główną korzyścią jest to, że w przypadku awarii w obwodzie gniazd, oświetlenie wciąż działa, i vice versa. To znacząco zwiększa komfort i bezpieczeństwo, zwłaszcza wieczorem. W domach jednorodzinnych często dzielę oświetlenie na kilka RCD, np. osobne dla parteru i piętra. W mieszkaniach, gdzie obwodów jest mniej, można podłączyć oświetlenie do RCD zabezpieczającego gniazda, ale zawsze warto rozważyć wydzielenie go, jeśli pozwala na to liczba modułów w rozdzielnicy.

Obwody krytyczne: lodówka, alarm, serwer jak zapewnić im ciągłość pracy?

W każdym domu są urządzenia, których ciągłość pracy jest kluczowa. Mówię tu o lodówce (aby jedzenie się nie zepsuło), systemie alarmowym (dla bezpieczeństwa), kotle CO (dla ogrzewania) czy serwerze domowym. Aby zapewnić im maksymalną niezawodność, zalecam zabezpieczanie tych obwodów indywidualnie. Idealnym rozwiązaniem jest zastosowanie wyłączników RCBO (o których opowiem za chwilę) dla każdego z tych obwodów. Dzięki temu awaria w innym miejscu instalacji nie wpłynie na ich działanie, a Ty będziesz miał pewność, że Twoje kluczowe systemy pracują bez zakłóceń.

Wybór odpowiedniej różnicówki: liczy się nie tylko liczba

Poza samą liczbą wyłączników różnicowoprądowych, niezwykle istotny jest ich odpowiedni dobór pod kątem typu i czułości. Rynek oferuje różne rodzaje RCD, a każdy z nich ma swoje specyficzne zastosowania. Wybór niewłaściwego typu może prowadzić do nieuzasadnionych wyłączeń lub, co gorsza, braku skutecznej ochrony.

Typ A, F czy B? Jaki wyłącznik do nowoczesnego AGD, a jaki do fotowoltaiki i ładowarki EV?

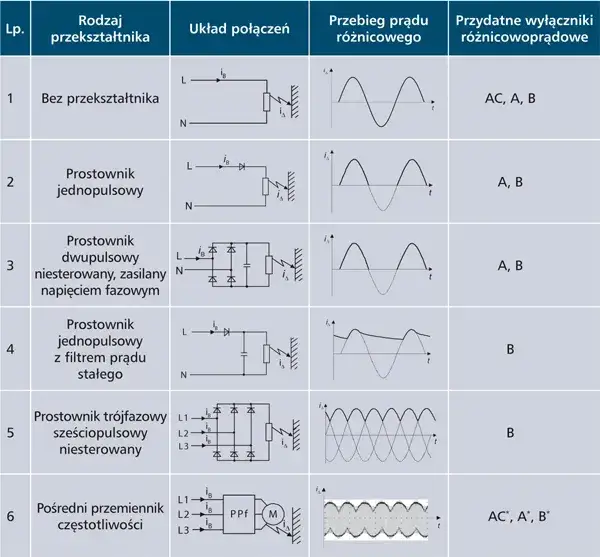

To pytanie, które zadaje sobie wielu inwestorów. Kiedyś dominowały wyłączniki typu AC, ale dziś są one przestarzałe i rzadko stosowane w nowych instalacjach. Obecnie musimy rozróżniać między typami A, F i B, które reagują na różne rodzaje prądów upływu. Poniżej przedstawiam tabelę, która pomoże Ci zrozumieć różnice:

Typ RCD	Reakcja na prądy / Cechy	Zastosowanie / Kiedy jest zalecany
Typ AC	Reaguje tylko na sinusoidalne prądy przemienne.	Przestarzały. Niezalecany w nowych instalacjach ze względu na powszechność urządzeń generujących prądy pulsujące.
Typ A	Reaguje na sinusoidalne prądy przemienne oraz pulsujące prądy stałe.	Standard w nowoczesnym budownictwie domowym. Do większości sprzętów RTV/AGD, oświetlenia LED, zasilaczy komputerowych.
Typ F	Reaguje na prądy typu A oraz mieszane prądy o częstotliwości do 1 kHz. Wysoka odporność na zakłócenia.	Zalecany do obwodów z urządzeniami AGD z falownikami (np. pralki, suszarki, zmywarki, klimatyzatory, niektóre pompy ciepła).
Typ B	Reaguje na prądy typu A i F oraz gładkie prądy stałe.	Niezbędny do zabezpieczania instalacji fotowoltaicznych (falowników), stacji ładowania pojazdów elektrycznych (EV), zasilaczy UPS, wind, sprzętu medycznego.

Jak widzisz, wybór typu RCD jest kluczowy, zwłaszcza w obliczu rosnącej liczby nowoczesnych urządzeń elektronicznych i instalacji OZE. Zawsze upewnij się, że Twoje RCD są odpowiednio dobrane do obwodów, które mają zabezpieczać.

Czułość 30 mA vs 300 mA: kiedy chronimy życie, a kiedy instalację przed pożarem?

Czułość wyłącznika różnicowoprądowego, wyrażona w miliamperach (mA), określa minimalny prąd upływu, przy którym RCD zadziała. Rozróżniamy dwie główne kategorie:

• RCD o czułości 30 mA: To standard w ochronie przeciwporażeniowej, czyli ochronie życia ludzkiego. Prąd 30 mA jest uznawany za bezpieczny dla człowieka, co oznacza, że wyłącznik zadziała, zanim prąd upływu stanie się śmiertelny. Tego typu RCD są obowiązkowe dla wszystkich obwodów z gniazdami wtykowymi do 32 A w powszechnym użytku, obwodów zewnętrznych, a także w łazienkach i kuchniach.
• RCD o czułości 100 mA lub 300 mA: Te wyłączniki służą przede wszystkim jako ochrona przeciwpożarowa. Ich zadaniem jest wykrycie większych prądów upływu, które mogłyby doprowadzić do przegrzania instalacji i pożaru. Często są stosowane jako zabezpieczenie główne, selektywne (typu S), montowane na wejściu do rozdzielnicy, aby zapewnić dodatkową warstwę ochrony i selektywność działania czyli aby najpierw zadziałał RCD o niższej czułości w danym obwodzie, a dopiero w przypadku jego nieskuteczności, ten główny.

W domowej instalacji elektrycznej zawsze musimy mieć RCD o czułości 30 mA, a te o wyższej czułości są uzupełnieniem systemu bezpieczeństwa.

Co to jest RCBO i dlaczego może uratować Ci miejsce w rozdzielnicy?

RCBO (Residual Current Breaker with Overcurrent protection) to niezwykle praktyczne rozwiązanie, które łączy w sobie funkcje dwóch urządzeń: wyłącznika różnicowoprądowego (RCD) i wyłącznika nadprądowego (tzw. "eski"). Mówiąc prościej, to zabezpieczenie 2w1, które chroni zarówno przed porażeniem prądem, jak i przed przeciążeniem oraz zwarciem w obwodzie.

Jego największą zaletą jest oszczędność miejsca w rozdzielnicy. Zamiast montować osobno RCD (zazwyczaj 2 moduły) i wyłącznik nadprądowy (1 moduł), co łącznie zajmuje 3 moduły, RCBO zajmuje tylko 1 moduł. To idealne rozwiązanie, gdy masz ograniczoną przestrzeń w rozdzielnicy, a chcesz zabezpieczyć wiele obwodów indywidualnie. RCBO doskonale sprawdza się do zabezpieczania pojedynczych, krytycznych obwodów, takich jak lodówka, kocioł gazowy, system alarmowy czy serwer, zapewniając im niezależną ochronę i minimalizując ryzyko wyłączenia innych obwodów w przypadku awarii.

Planowanie rozdzielnicy z myślą o przyszłości

Projektowanie rozdzielnicy elektrycznej to nie tylko kwestia bieżących potrzeb, ale przede wszystkim przewidywania przyszłości. Dobrze zaplanowana rozdzielnica powinna być elastyczna, umożliwiając łatwe rozbudowy i modyfikacje bez konieczności kosztownych przeróbek.

Ile miejsca zajmuje jeden RCD? Policz moduły, zanim będzie za późno

Podczas planowania rozdzielnicy musisz wziąć pod uwagę fizyczne rozmiary aparatury modułowej. Wyłączniki różnicowoprądowe zajmują określoną liczbę modułów na szynie DIN:

• Wyłączniki jednofazowe (2P): zajmują zazwyczaj 2 moduły.
• Wyłączniki trójfazowe (4P): zajmują zazwyczaj 4 moduły.
• Wyłączniki RCBO: zajmują zazwyczaj 1 moduł.

Biorąc pod uwagę, że w nowoczesnej instalacji domowej często stosujemy kilka, a nawet kilkanaście RCD, łatwo policzyć, że potrzebujemy sporo miejsca. Zbyt mała rozdzielnica to częsty błąd, który prowadzi do upychania aparatury, utrudnia serwisowanie i uniemożliwia przyszłe rozbudowy. Zawsze zalecam wybór rozdzielnicy o większej liczbie modułów, niż wynika to z początkowych obliczeń.

Zostaw rezerwę! Dlaczego warto zaplanować dodatkowe miejsce na nowe obwody?

Życie pokazuje, że potrzeby elektryczne domu zmieniają się z czasem. Może zechcesz zainstalować klimatyzację, pompę ciepła, stację ładowania samochodu elektrycznego, rozbudować system alarmowy, zamontować panele fotowoltaiczne, czy po prostu dodać nowe gniazda w ogrodzie. Jeśli nie zaplanujesz dodatkowego miejsca w rozdzielnicy, każda taka modyfikacja będzie problematyczna i kosztowna.

Dlatego moja rada jest prosta: zawsze planuj rozdzielnicę z zapasem 20-30% wolnych modułów. To niewielki koszt na etapie budowy, który w przyszłości zaoszczędzi Ci wiele problemów, czasu i pieniędzy. Pusta przestrzeń w rozdzielnicy to inwestycja w elastyczność i komfort użytkowania na lata.

Przeczytaj również: Dobór kabla AC do fotowoltaiki: Bezpieczeństwo i wydajność instalacji

Przepisy i normy w pigułce: co na temat liczby RCD mówią polskie regulacje (PN-HD 60364)?

Stosowanie wyłączników różnicowoprądowych w instalacjach elektrycznych nie jest tylko kwestią dobrej praktyki, ale przede wszystkim obowiązkiem wynikającym z polskiego prawa budowlanego i norm. Kluczową normą w tym zakresie jest PN-HD 60364 "Instalacje elektryczne niskiego napięcia", która określa szczegółowe wymagania dotyczące ochrony przeciwporażeniowej.

Zgodnie z tą normą, wyłączniki RCD o prądzie znamionowym różnicowym nieprzekraczającym 30 mA są obowiązkowe dla:

• Wszystkich obwodów z gniazdami wtykowymi o prądzie znamionowym do 32 A w powszechnym użytku.
• Obwodów zasilających urządzenia na zewnątrz budynku.
• Obwodów zasilających punkty oświetleniowe w łazienkach i kuchniach.
• Obwodów zasilających urządzenia w pomieszczeniach, gdzie występuje zwiększone ryzyko porażenia (np. pomieszczenia wilgotne, garaże).

Pamiętaj, że przestrzeganie tych przepisów to nie tylko wymóg formalny, ale przede wszystkim gwarancja bezpieczeństwa dla Ciebie i Twoich bliskich. Zawsze powierz projektowanie i wykonanie instalacji elektrycznej wykwalifikowanemu elektrykowi, który będzie na bieżąco z obowiązującymi normami i przepisami.
