W praktyce chodzi o bardzo konkretny element złączny: śrubę z łbem walcowym i gniazdem sześciokątnym, która dobrze sprawdza się tam, gdzie liczy się mały gabaryt, pewny docisk i wygodny montaż w ciasnej przestrzeni. Poniżej wyjaśniam, co dokładnie opisuje ta norma, jak czytać oznaczenia i kiedy taki element ma sens w elektryce oraz fotowoltaice. Pokazuję też, na czym najczęściej wykładają się osoby kupujące śruby „na oko”.

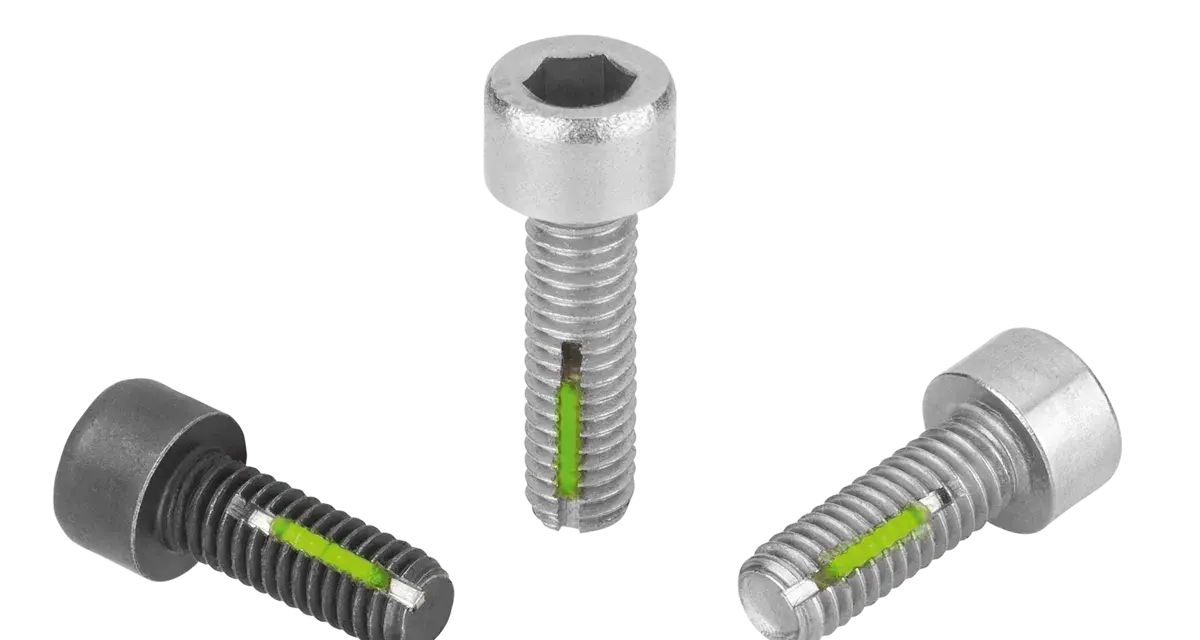

To norma dla śrub z łbem walcowym i gniazdem sześciokątnym
- Opisuje geometrię śrub z gniazdem imbusowym, a nie cały projekt połączenia.
- Dotyczy gwintu metrycznego o grubym skoku w zakresie od M1,6 do M64.
- Wydanie z 2004 r. pozostaje aktualne, a ISO wskazuje skorygowaną wersję z 2024 r.
- W elektryce i PV śruba ta jest cenna tam, gdzie brakuje miejsca na klasyczny łeb sześciokątny.
- Przy doborze ważniejsze od samej nazwy normy są: średnica, długość, materiał, klasa wytrzymałości i odporność na korozję.
Czym jest norma ISO 4762 i co faktycznie opisuje
W praktyce chodzi o śrubę z łbem walcowym i gniazdem sześciokątnym, czyli taką, którą dokręca się kluczem imbusowym. Norma opisuje jej cechy geometryczne dla gwintu metrycznego o grubym skoku, od M1,6 do M64, w klasie wykonania A. Na stronie ISO widać, że to nadal aktualne wydanie z 2004 r., potwierdzone w ostatnim przeglądzie i uzupełnione skorygowaną wersją z 2024 r.
To ważne rozróżnienie: standard nie mówi tylko „jak ma wyglądać śruba”, ale porządkuje też wymiary, dzięki czemu elementy od różnych producentów pasują do siebie przewidywalnie. Nie mylę jednak tej normy z klasą wytrzymałości. Sama norma geometryczna nie zastępuje oznaczeń typu 8.8, 10.9, 12.9 czy A2/A4, bo one opisują już własności mechaniczne i materiał.
Jeśli ktoś kupuje taki element do projektu elektrycznego, zwykle nie potrzebuje całej teorii normatywnej. Potrzebuje za to jednego: pewności, że śruba zmieści się w zabudowie, wytrzyma docisk i nie sprawi problemu przy serwisie. I właśnie dlatego ten standard ma znaczenie praktyczne, nie tylko katalogowe. Z tego punktu łatwo przejść do tego, gdzie takie śruby realnie pracują.
Dlaczego ta śruba tak często pojawia się w elektryce i fotowoltaice
W elektryce liczy się porządek, mały gabaryt i powtarzalny montaż. Śruba z łbem walcowym dobrze pasuje do szaf sterowniczych, rozdzielnic, obudów falowników, osłon zacisków, uchwytów kablowych oraz elementów konstrukcji PV, gdzie każdy milimetr przestrzeni ma znaczenie. Łeb nie wystaje tak mocno jak w śrubach z łbem sześciokątnym, więc łatwiej utrzymać bezpieczne odstępy i uniknąć kolizji z przewodami, szynami czy innymi podzespołami.
Druga zaleta jest bardziej warsztatowa: gniazdo sześciokątne pozwala przenosić moment dokręcania przy stosunkowo małej powierzchni główki. To przydaje się, gdy pracuję w ciasnej obudowie albo przy montażu wewnętrznych uchwytów, gdzie zwykły klucz płaski byłby po prostu niewygodny. W praktyce taki element sprawdza się tam, gdzie trzeba połączyć kompaktowy kształt z sensowną wytrzymałością.
Nie jest to jednak śruba uniwersalna do wszystkiego. Przy częstym demontażu, w środowisku silnie korozyjnym albo w miejscach, gdzie połączenie ma pracować pod dużymi udarami i wibracjami, sam wybór normy nie wystarczy. Trzeba jeszcze dobrać materiał, zabezpieczenie powierzchni i sposób blokowania połączenia. To właśnie robi największą różnicę między poprawnym montażem a późniejszymi problemami.
Jak dobrać odpowiedni wariant do montażu
Tu najczęściej pojawia się błąd: ktoś patrzy tylko na gwint, a resztę traktuje jako detal. W instalacjach elektrycznych i PV detal bywa decydujący, bo inne wymagania ma element w rozdzielnicy wewnętrznej, a inne na zewnątrz, pod wpływem wilgoci, słońca i zmian temperatury.
| Co sprawdzam | Dlaczego to ważne | Praktyczna wskazówka |
|---|---|---|
| Średnica i długość | Decydują o nośności i o tym, czy śruba nie będzie za krótka albo zbyt długa | Dobieram tak, by po złożeniu był pełny, pewny chwyt gwintu, bez dobijania do dna otworu |
| Klasa wytrzymałości | Wpływa na dopuszczalny docisk i odporność na rozciąganie | Do mocniejszych połączeń wybieram zwykle wyższe klasy, ale tylko jeśli reszta elementów też je toleruje |
| Materiał | Odpowiada za odporność na korozję i zachowanie w środowisku pracy | Do wnętrz technicznych często wystarcza stal ocynkowana, a na zewnątrz częściej wybieram stal nierdzewną |
| Powłoka lub zabezpieczenie | Chroni przed wilgocią i wydłuża trwałość | W instalacjach z aluminium pilnuję także ryzyka korozji galwanicznej |
| Przestrzeń na łeb i narzędzie | Śruba musi dać się realnie dokręcić w danym miejscu | Jeśli dostęp jest słaby, sprawdzam nie tylko wymiar łba, ale też miejsce na klucz imbusowy |
W projektach zewnętrznych, zwłaszcza przy konstrukcjach pod moduły PV, zwykle patrzę też na zgodność materiałową całego zestawu. Stal nierdzewna, aluminium, podkładka i otwór montażowy muszą pracować razem, a nie przeciwko sobie. To właśnie tu widać różnicę między „zadziałało na chwilę” a rozwiązaniem, które przetrwa lata. Następny problem to to, co najczęściej psuje nawet dobrze dobrany element.
Najczęstsze błędy przy zakupie i montażu
Najwięcej kłopotów widzę wtedy, gdy ktoś traktuje śrubę jak zamiennik bez analizy. Z zewnątrz wszystkie wyglądają podobnie, ale drobiazgi robią ogromną różnicę.
- Zbyt mały zapas długości - śruba łapie tylko kilka zwojów gwintu i połączenie traci pewność.
- Za długi trzpień - końcówka może kolidować z przewodami, osłoną albo płytą montażową.
- Nieodpowiednia klasa wytrzymałości - połączenie wygląda poprawnie, ale nie znosi przewidywanego docisku lub drgań.
- Zły klucz imbusowy - zbyt mały lub zużyty bit szybko zaokrągla gniazdo.
- Brak analizy środowiska - w wilgoci, przy soli albo przy kontakcie różnych metali korozja pojawia się szybciej, niż wielu osobom się wydaje.
- Liczenie tylko na samą śrubę - bez właściwej podkładki, odpowiedniego otworu i prawidłowego docisku połączenie nie będzie stabilne.
W elektryce szczególnie groźne jest „prawie dobre” dokręcenie. Za mały docisk oznacza luz, a luz pod obciążeniem potrafi dać grzanie połączeń, hałas, mikroruchy i w konsekwencji uszkodzenia. Za mocny docisk też szkodzi, bo może uszkodzić gwint, aluminiowy element albo delikatną obudowę. Po takim przeglądzie zostaje już tylko jedno: sprawdzić, co dokładnie zamówić i jak czytać oznaczenia.
Co sprawdzić w katalogu, zanim zamówię śruby do projektu
W katalogu nie patrzę wyłącznie na nazwę normy. Szukam całego zestawu informacji, bo dopiero on mówi mi, czy element nadaje się do konkretnego montażu.
- Rozmiar gwintu - np. M4, M5, M6 albo M8, zależnie od obciążenia i miejsca montażu.
- Długość całkowitą - tak, żeby śruba przechodziła przez elementy bez ryzyka kolizji.
- Materiał i klasa - stal ocynkowana, nierdzewna lub wyższa klasa wytrzymałości, jeśli projekt tego wymaga.
- Rodzaj zabezpieczenia powierzchni - szczególnie ważny w instalacjach narażonych na wilgoć i zmiany temperatury.
- Kompatybilność z podłożem - inny zestaw wybieram do stali, inny do aluminium, a jeszcze inny do tworzyw.
Jeśli projekt jest typowo elektryczny, zależy mi też na przewidywalnym serwisie. To oznacza, że wolę elementy dostępne w standardowych rozmiarach, z jasnym oznaczeniem klasy i bez egzotycznych zamienników, które później trudno odtworzyć. W praktyce najlepszy zakup to nie ten „najmocniejszy”, tylko ten, który pasuje do całego układu i nie komplikuje obsługi po latach. I właśnie to prowadzi do ostatniego, często niedocenianego szczegółu.
Detale montażu, które decydują o trwałości połączenia
W połączeniach elektrycznych lubię myśleć o śrubie jak o małym elemencie odpowiedzialności. Sama w sobie nie robi wielkiego wrażenia, ale od niej zależy, czy obudowa będzie stabilna, czy osłona pozostanie na miejscu i czy punkt zacisku nie zacznie się luzować po kilku cyklach pracy.
Najwięcej zysku daje trzy rzeczy: dobór właściwego materiału do środowiska, poprawna długość gwintu oraz równe, kontrolowane dokręcenie. Jeśli połączenie pracuje na zewnątrz, zwracam uwagę na korozję i różne metale w jednym układzie. Jeśli pracuje wewnątrz szafy, sprawdzam przede wszystkim dostęp do narzędzia i ryzyko kolizji z innymi elementami. A jeśli to połączenie nośne, priorytetem staje się już nie wygoda montażu, tylko trwałość docisku i bezpieczeństwo całego układu.
Właśnie dlatego warto znać nie tylko samą normę, ale też praktyczny sens tego, co za nią stoi. Gdy rozumiem, jak działa śruba z łbem walcowym i gniazdem sześciokątnym, łatwiej dobieram ją do szafy sterowniczej, falownika czy konstrukcji PV bez zgadywania i bez kosztownych poprawek.
