Najważniejsze rzeczy o przewodzie YDY na start
- YDY to przewód do stałych instalacji wewnątrz budynku, a nie przewód do przypadkowego podłączenia urządzeń.
- W typowej wersji ma miedziane żyły, izolację PVC i zewnętrzną powłokę PVC.
- Według opisu producenta pracuje w instalacjach o napięciu 450/750 V i jest przeznaczony do układania pod, w oraz na tynku.
- Najczęściej spotkasz go w obwodach oświetleniowych, gniazdowych i przy stałym zasilaniu osprzętu domowego.
- Nie jest to zamiennik kabla do ziemi, na zewnątrz ani do instalacji narażonych na ruch i częste zginanie.
- Przekrój dobiera się do obciążenia, długości trasy i sposobu prowadzenia, a nie tylko do ceny metra.
Jak rozumiem przewód YDY w instalacji domowej
W praktyce patrzę na YDY jak na standardowy przewód instalacyjny do stałego montażu. NKT opisuje go jako przewód elektroenergetyczny z żyłami miedzianymi, izolacją PVC i powłoką PVC, przeznaczony do układania na stałe wewnątrz pomieszczeń pod, w oraz na tynku. To ważne rozróżnienie, bo samo słowo „przewód” nic jeszcze nie mówi o tym, czy dany wyrób nadaje się do ściany, rozdzielnicy, kanału instalacyjnego albo na zewnątrz.Najczęściej widzę go tam, gdzie instalacja ma być trwała i czytelna: w obwodach oświetleniowych, gniazdach ogólnych, zasilaniu drobnych odbiorników oraz w pomieszczeniach technicznych. Jeżeli trasa ma przebiegać w domu, a nie w gruncie czy w strefie narażonej na uszkodzenia mechaniczne, YDY często jest naturalnym wyborem. Jeżeli jednak przewód ma pracować poza budynkiem albo w środowisku trudniejszym niż zwykłe wnętrze, zaczyna się już inna kategoria rozwiązań.
Warto też pamiętać o parametrach pracy. W danych katalogowych producenta pojawia się napięcie 450/750 V i zakres temperatur od -30°C do +70°C, z minimalną temperaturą układania -5°C. Tych liczb nie trzeba znać na pamięć, ale dobrze wiedzieć, że YDY nie jest „dowolnym białym przewodem”, tylko produktem z konkretną klasą zastosowania.
To prowadzi wprost do pytania, jak odczytać samo oznaczenie i co z niego wynika w praktyce.
Jak czytam oznaczenie i budowę przewodu
Helukabel przypomina, że w oznaczeniach kabli litery mają bardzo konkretne znaczenie: D oznacza drut, a p przewód płaski. W przypadku YDY najważniejsza jest jednak praktyka, czyli to, że mamy przewód miedziany do stałych instalacji z izolacją i powłoką PVC. Ja zawsze patrzę na trzy rzeczy naraz: materiał żyły, rodzaj izolacji i sposób prowadzenia przewodu.
Najprostszy odczyt jest taki: miedź + PVC + montaż stały. To wystarcza, żeby zrozumieć jego miejsce w instalacji domowej. Jeśli spotkasz dopisek żo, chodzi o wariant z żyłą ochronną, a więc taki, który ułatwia prawidłowe prowadzenie przewodu ochronnego w obwodzie. To istotne zwłaszcza tam, gdzie bezpieczeństwo użytkownika jest ważniejsze niż wygoda montażu.

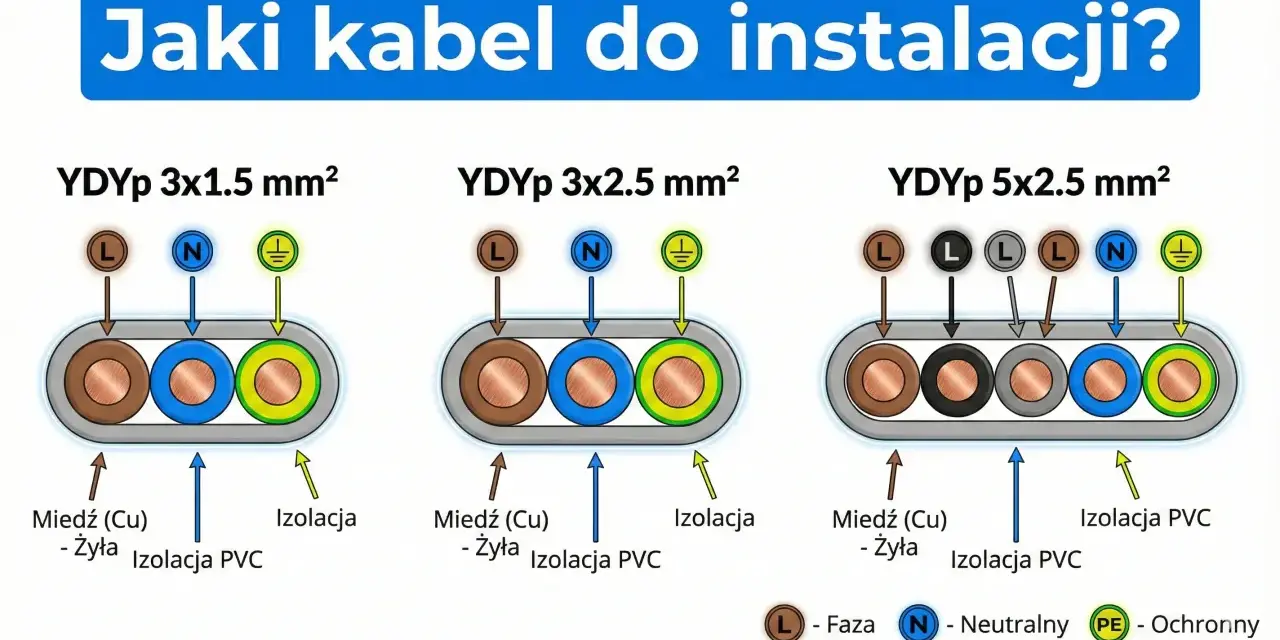

W domowej instalacji znaczenie mają też kolory żył. Najczęściej spotyka się układ zgodny z normą kolorystyczną stosowaną w Polsce: brązowy, niebieski i żółto-zielony w wariancie trzyżyłowym, a przy pięciu żyłach dochodzą zwykle czarny i szary. Nie jest to detal estetyczny. Zła identyfikacja żył potrafi później utrudnić serwis, a w gorszym scenariuszu prowadzi do błędnego podłączenia.
| Kolor żyły | Funkcja | Dlaczego ma znaczenie |
|---|---|---|
| Brązowy, czarny lub szary | Faza L | To przewód zasilający, którego nie wolno traktować jak neutralnego ani ochronnego. |
| Niebieski | Neutralny N | Ułatwia prawidłowe zamknięcie obwodu i późniejszy serwis instalacji. |
| Żółto-zielony | Ochronny PE | To podstawowy element ochrony przeciwporażeniowej. |
Jeżeli ktoś pyta mnie, co w tym przewodzie jest najważniejsze, odpowiadam bez wahania: nie sam skrót, ale to, w jakiej roli przewód ma pracować i czy jego budowa pasuje do miejsca montażu. Stąd już tylko krok do porównania z innymi popularnymi typami.
Gdzie ten przewód ma sens, a gdzie lepiej wybrać coś innego
Jedna z najczęstszych pomyłek polega na traktowaniu YDY, YDYp i YKY jak produktów zamiennych. To nie jest ten przypadek. Każdy z nich ma inne miejsce w instalacji, a różnica wynika nie z marketingu, tylko z budowy i przeznaczenia. W praktyce najczęściej rozstrzygają trzy rzeczy: kształt przewodu, miejsce montażu i odporność na warunki otoczenia.
| Typ przewodu | Budowa | Typowe zastosowanie | Kiedy nie jest dobrym wyborem |
|---|---|---|---|
| YDY | Okrągły, miedziany, do stałych instalacji wewnątrz budynku | Obwody domowe prowadzone pod, w i na tynku | Nie wybieram go do ziemi, na zewnątrz i do miejsc narażonych na częste zginanie |
| YDYp | Płaski przewód instalacyjny | Stałe instalacje domowe, szczególnie tam, gdzie przewód ma leżeć płasko | Nie zastępuje kabla do gruntu ani przewodu do pracy w trudniejszych warunkach |
| YKY | Kabel energetyczny do bardziej wymagających warunków | Odcinki zewnętrzne i prowadzenie w gruncie | Nie jest po prostu „mocniejszą wersją” przewodu do wnętrza domu |
Właśnie dlatego przy remoncie lub rozbudowie instalacji nie patrzę tylko na cenę. Patrzę na trasę, otoczenie i sposób montażu. Jeśli przewód ma pracować wewnątrz domu, YDY może być właściwy. Jeśli ma wyjść poza budynek albo w ziemię, wybór zmienia się natychmiast. To samo dotyczy instalacji fotowoltaicznej: część wewnętrzna i część zewnętrzna to zwykle dwa różne światy techniczne.
Helukabel zwraca uwagę, że oznaczenie typu pomaga rozpoznać konstrukcję przewodu jeszcze przed montażem. I to jest dobry nawyk: najpierw czytam typ, potem sprawdzam miejsce pracy, a dopiero na końcu wybieram konkretny produkt. Taki porządek naprawdę oszczędza późniejszych przeróbek.
Jak dobrać przekrój do obwodu i obciążenia
W instalacji domowej przekrój jest równie ważny jak sam typ przewodu. Zbyt mały przekrój nie daje zapasu, zwiększa spadki napięcia i może powodować grzanie się obwodu. Zbyt duży bywa po prostu niepotrzebnym kosztem, jeśli projekt nie wymaga takiej rezerwy. Ja dobieram przekrój zawsze do trzech rzeczy: mocy odbiorników, długości trasy i sposobu prowadzenia przewodu.
| Przekrój | Najczęstsze zastosowanie w domu | Praktyczny komentarz |
|---|---|---|
| 3 x 1,5 mm² | Oświetlenie i lekkie obwody | To częsty wybór tam, gdzie obciążenie jest niewielkie, a trasa krótka. |
| 3 x 2,5 mm² | Gniazda ogólne, kuchnia, część AGD | Najbardziej uniwersalny wariant w typowych instalacjach mieszkaniowych. |
| 4 mm² | Silniej obciążone obwody jednofazowe | Przydaje się, gdy rośnie pobór mocy albo wydłuża się odcinek przewodu. |
| 5 x 2,5 mm² | Obwody trójfazowe o umiarkowanej mocy | Wybór dla instalacji, w których potrzebujesz pięciu żył i sensownego zapasu. |
| 5 x 4 mm² lub więcej | Większe obciążenia i dłuższe trasy | To już zwykle decyzja projektowa, a nie zakup „na oko”. |
W praktyce ważne jest jeszcze jedno: nie dobieram przewodu wyłącznie po mocy urządzenia. Liczy się również zabezpieczenie nadprądowe, długość linii i temperatura otoczenia. Ten sam przekrój może działać dobrze w krótkiej, prostej trasie, a okazać się zbyt słaby w rozbudowanej instalacji z wieloma odgałęzieniami. Dlatego przy dłuższych odcinkach myślę nie tylko o tym, co przewód „udźwignie” dziś, ale też o tym, czy zostawi zapas na normalną eksploatację za kilka lat.
Jeżeli ktoś chce uprościć sobie decyzję, ma jedną sensowną zasadę: dla oświetlenia najczęściej patrzę w stronę 1,5 mm², dla gniazd w stronę 2,5 mm², a przy mocniejszych odbiornikach sprawdzam projekt, zamiast zgadywać. To nie jest obszar, w którym warto oszczędzać na milimetrach.
Najczęstsze błędy, które psują nawet dobry dobór
W instalacjach domowych najwięcej problemów widzę nie na etapie zakupu, ale przy montażu. Przewód może być dobry, a mimo to instalacja będzie słaba, jeśli ktoś potraktuje go jak materiał uniwersalny. Oto błędy, które pojawiają się najczęściej:
- Używanie przewodu przeznaczonego do wnętrza w miejscu narażonym na wilgoć, słońce albo uszkodzenia mechaniczne.
- Dobór przekroju tylko na podstawie ceny, bez sprawdzenia długości trasy i obciążenia.
- Mieszanie funkcji żył, zwłaszcza neutralnej i ochronnej, „bo tak było szybciej”.
- Zbyt ciasne prowadzenie przewodu i łamanie go ostrzej, niż dopuszcza karta produktu.
- Zakup przewodu bez czytelnego oznaczenia, deklaracji właściwości użytkowych albo bez pewności co do producenta.
- Traktowanie połączeń i łączeń jako elementu, do którego potem nie będzie trzeba wracać.
NKT podaje dla tego typu przewodów minimalny promień gięcia 4d, czyli czterokrotność średnicy przewodu. To dobry przykład, że nawet tak prozaiczna rzecz jak ułożenie kabla ma swoje granice techniczne. Jeśli przewód jest zgniatany, ciągnięty przez ostre krawędzie albo wciskany w zbyt ciasną przestrzeń, szybko przestaje zachowywać się tak, jak zakładał projekt.
Jeśli instalacja ma wspierać także elementy związane z fotowoltaiką albo osprzętem technicznym domu, granica między strefą wewnętrzną i zewnętrzną staje się jeszcze ważniejsza. Właśnie tam najłatwiej pomylić przewód „do środka” z przewodem odpornym na realne warunki pracy.
Co jeszcze sprawdzam przed zakupem, żeby nie przepłacić i nie popełnić błędu
Przed zakupem patrzę nie tylko na skrót na opasce, ale na cały kontekst montażu. To pozwala uniknąć sytuacji, w której przewód jest technicznie poprawny, ale po prostu nie pasuje do zadania. W praktyce sprawdzam cztery rzeczy: miejsce prowadzenia, liczbę żył, przekrój i dokumentację produktu.
- Czy przewód ma pracować na stałe wewnątrz budynku, czy jednak wychodzi poza tę strefę.
- Czy potrzebuję wariantu okrągłego, czy lepiej sprawdzi się przewód płaski.
- Czy liczba żył odpowiada temu, co ma zasilać obwód, a nie tylko temu, co jest akurat dostępne w sklepie.
- Czy producent podaje deklarację właściwości użytkowych, oznaczenie napięcia i parametry pracy.
Ja zwracam też uwagę na prostą rzecz, którą łatwo przeoczyć: przewód instalacyjny nie rozwiązuje wszystkich problemów jednocześnie. Jeśli trasa przechodzi przez miejsce wilgotne, gorące albo narażone na uszkodzenia, trzeba zmienić założenia, a nie tylko „wziąć mocniejszy przekrój”. To samo dotyczy części instalacji powiązanej z energią odnawialną. Wewnątrz budynku YDY może być rozsądnym wyborem, ale odcinki zewnętrzne trzeba oceniać osobno.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: przewód YDY wybieram wtedy, gdy instalacja ma być stała, wewnętrzna i dobrze opisana przez projekt, a jego przekrój wynika z obciążenia oraz długości trasy. Gdy którykolwiek z tych warunków się zmienia, dobór trzeba zrobić od nowa, zamiast liczyć na przypadek.
