Dobór przewodu do gniazd nie jest detalem, który można odłożyć na koniec remontu. Od tego zależy nie tylko wygoda użytkowania, ale też to, czy instalacja będzie działać stabilnie przy większym obciążeniu i czy nie trzeba będzie jej poprawiać po kilku miesiącach. W praktyce najważniejsze są przekrój żyły, materiał, sposób prowadzenia przewodu i podział na osobne obwody.
Najkrótsza odpowiedź to miedziany przewód 3×2,5 mm², ale szczegóły robią różnicę
- Do zwykłych gniazd w mieszkaniu najczęściej wybieram 3×2,5 mm² Cu.
- Przewód 1,5 mm² zostawiam głównie dla oświetlenia, nie dla obwodów gniazdowych.
- Przy dłuższej trasie, większym obciążeniu albo kilku mocnych odbiornikach na jednym obwodzie może być potrzebne 4 mm².
- W nowych instalacjach domowych stawiam na miedź, nie na aluminium.
- W kuchni, łazience i przy sprzętach o większej mocy lepiej planować osobne obwody, a nie „dokładać” je do jednego.
- O wyborze nie decyduje tylko przekrój, ale też sposób ułożenia przewodu i długość linii.
Do zwykłych gniazd w domu najczęściej wybieram 3×2,5 mm²
Najprostsza odpowiedź na pytanie, jaki kabel do gniazdek, brzmi: w typowej instalacji domowej najbezpieczniej i najrozsądniej sprawdza się miedziany przewód 3×2,5 mm². Właśnie taki przekrój daje wygodny margines dla standardowych odbiorników i dobrze pasuje do obwodów zabezpieczanych na 16 A.
Jeśli policzyć to technicznie, obwód 230 V z zabezpieczeniem 16 A ma teoretyczną moc około 3680 W. To wystarcza dla telewizora, laptopa, ładowarek, odkurzacza czy pojedynczych urządzeń AGD, ale nie oznacza, że można bezmyślnie podłączać wszystko naraz. Ja patrzę na gniazda jak na część całego obwodu, a nie na pojedynczy punkt w ścianie.
| Przekrój | Najczęstsze zastosowanie | Mój wniosek |
|---|---|---|
| 3×1,5 mm² Cu | Oświetlenie, drobne obwody sterujące | Nie traktuję go jako standardu dla gniazd |
| 3×2,5 mm² Cu | Typowe gniazda w mieszkaniu i domu | Najlepszy kompromis między bezpieczeństwem i praktyką |
| 3×4 mm² Cu | Dłuższe trasy, większe obciążenie, rozbudowane strefy kuchenne | Warto rozważyć, gdy 2,5 mm² robi się zbyt ciasne |
| 5×2,5 mm² Cu | Obwody trójfazowe lub zasilanie specjalne | To już inna klasa zasilania niż zwykłe gniazdo 230 V |

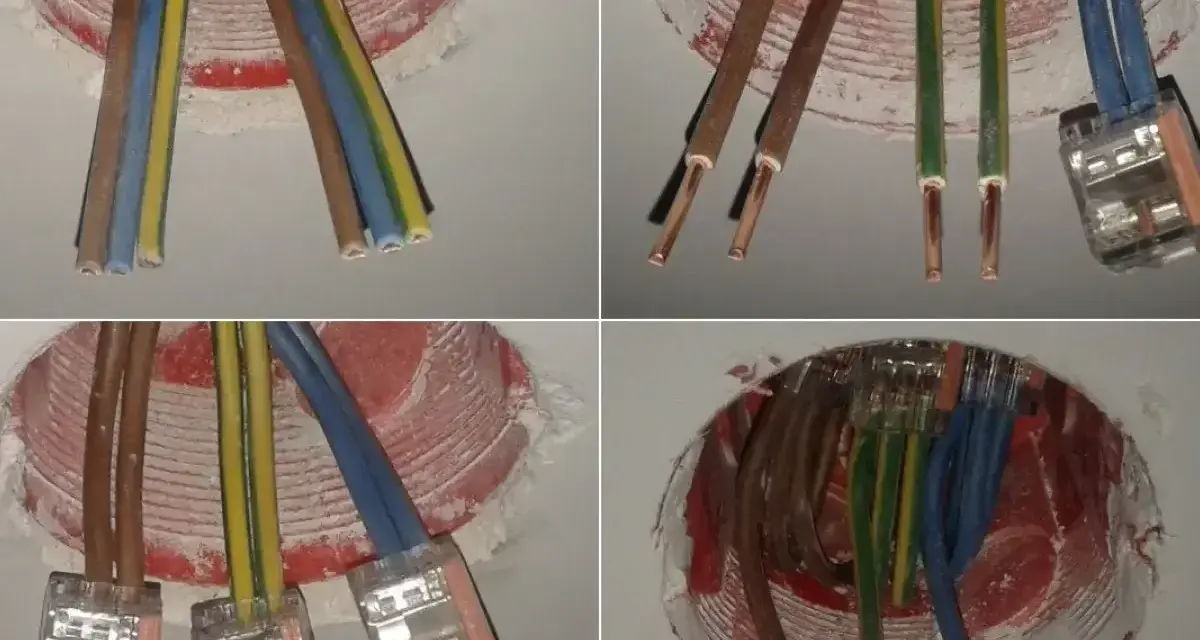

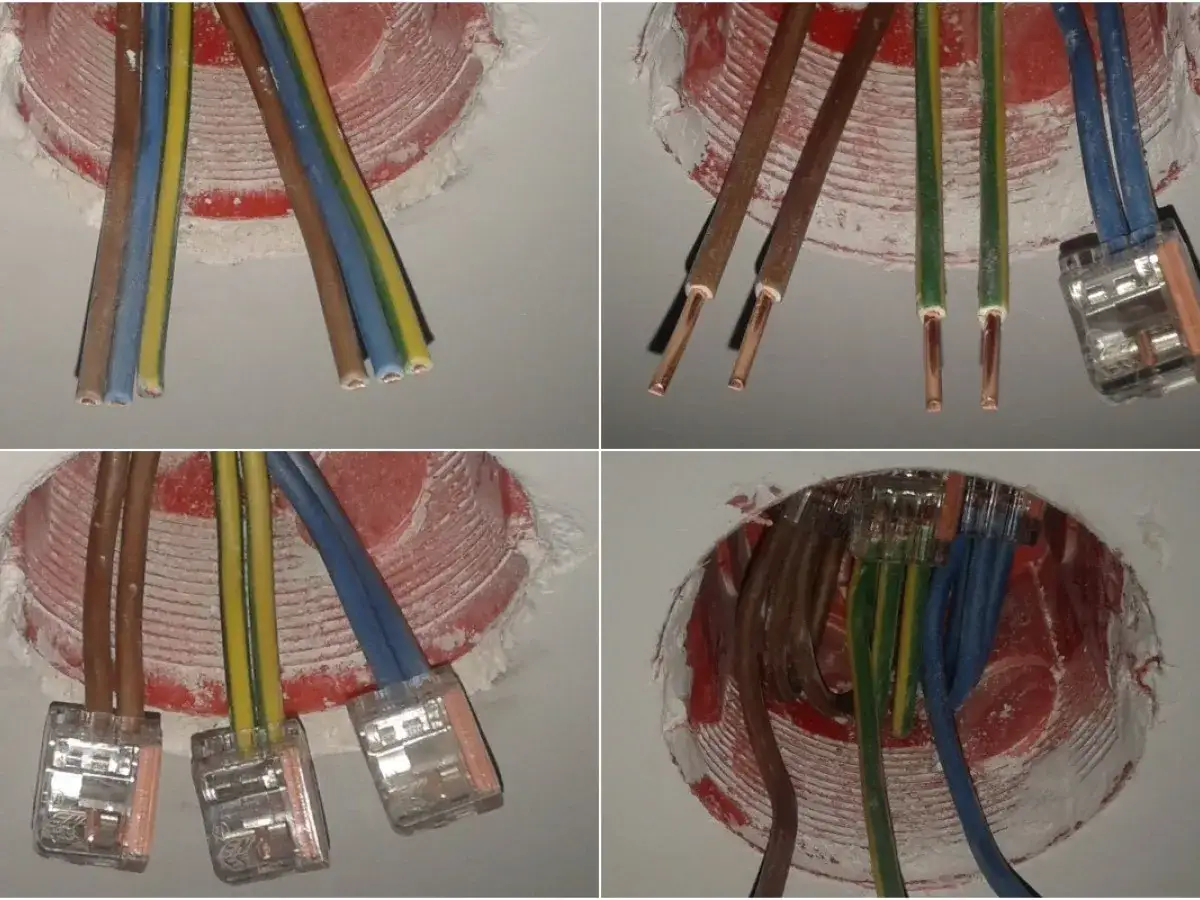

W nowych instalacjach podtynkowych bardzo często spotykam YDYp 3×2,5 mm², bo taki przewód wygodnie układa się w bruzdach i puszkach. To jednak nie jedyny wariant, a sam przekrój nie rozwiązuje jeszcze wszystkiego, jeśli obwód jest źle zaprojektowany. To prowadzi do najważniejszego pytania: kiedy 2,5 mm² zaczyna być za mało.
Kiedy 2,5 mm² przestaje być dobrym wyborem
2,5 mm² jest dobrym punktem wyjścia, ale nie jest odpowiedzią na każdy przypadek. Ja zaczynam myśleć o większym przekroju wtedy, gdy przewód ma być długi, obciążenie będzie wysokie albo na jednym obwodzie mają działać urządzenia o dużym poborze mocy.Dobrym przykładem jest kuchnia. Sam czajnik potrafi pobierać około 2000-2400 W, mikrofalówka kolejne 1000-1200 W, a ekspres do kawy następne kilkaset watów. Jeśli wszystko trafia na jeden obwód, zapas szybko topnieje. Podobnie jest w garażu i warsztacie, gdzie dochodzą odkurzacze warsztatowe, kompresory czy elektronarzędzia uruchamiane impulsowo.
- Długa trasa przewodu - im większa odległość, tym bardziej liczą się spadki napięcia i nagrzewanie.
- Wysokie obciążenie - kilka mocnych urządzeń na jednym obwodzie to zły pomysł, nawet jeśli każde z osobna „pasuje”.
- Kuchnia - tu zwykle planuję więcej niż jeden obwód, bo drobne AGD potrafi się sumować zaskakująco szybko.
- Łazienka - strefa podwyższonego ryzyka, gdzie szczególnie ważny jest porządek w podziale obwodów i osprzęcie.
- Warsztat lub garaż - sprzęt z silnikami i rozruchami impulsowymi wymaga większego marginesu niż salon.
Jeśli mam uprościć decyzję, to 2,5 mm² zostaje standardem dla większości gniazd, ale przy mocniejszych odbiornikach i dłuższych odcinkach często rozważam 4 mm². Ważne jest jednak jeszcze coś innego: poprawne odczytanie oznaczeń przewodu, bo wielu inwestorów myli oznaczenia i kupuje coś, co wcale nie pasuje do planowanej instalacji.
Jak czytać oznaczenia przewodów i nie pomylić ich z kablem
W języku potocznym wszyscy mówią „kabel”, ale przy instalacji gniazd w ścianie zwykle chodzi o przewód instalacyjny. To nie jest czepianie się terminologii. Od typu osłony, liczby żył i sposobu prowadzenia zależy to, czy przewód będzie właściwy do ułożenia pod tynkiem, w rurze albo w bruździe.
Najczęściej spotkasz oznaczenia takie jak YDYp, YDY albo NYM. W praktyce warto patrzeć przede wszystkim na trzy rzeczy: liczbę żył, przekrój i materiał. Zapis 3×2,5 mm² Cu oznacza trzy żyły miedziane, każda o przekroju 2,5 mm². Dla gniazd w domu to zwykle właśnie taki zapis jest punktem odniesienia.
- 3×2,5 mm² - trzy żyły, najczęściej faza, neutralny i ochronny.
- Cu - miedź, czyli materiał preferowany w nowych instalacjach domowych.
- YDYp - płaski przewód instalacyjny, wygodny do prowadzenia pod tynkiem.
- PE - przewód ochronny, bez którego gniazdo ze stykiem ochronnym nie powinno być traktowane jako kompletne.
- L i N - przewód fazowy i neutralny, czyli podstawowe tory zasilania obwodu.
Ja zwracam uwagę nie tylko na sam zapis, ale też na klasę elastyczności, temperaturę pracy i warunki montażu. Przewód do puszki podtynkowej nie jest tym samym, co przewód prowadzony w innym systemie instalacyjnym. Sam przekrój nie wystarczy, jeśli obwody w mieszkaniu są poprowadzone bez logiki, więc trzeba jeszcze spojrzeć na ich podział.
Jak rozdzielić obwody gniazd w mieszkaniu
Przy mieszkaniu lub domu nie projektuję jednego obwodu na wszystko. To najszybsza droga do kłopotów. W praktyce powinny być wydzielone osobne obwody dla oświetlenia, gniazd ogólnego przeznaczenia, gniazd w łazience, gniazd w kuchni oraz odbiorników wymagających indywidualnego zabezpieczenia. Taki podział daje większą stabilność i ułatwia późniejszą rozbudowę instalacji.
Największe znaczenie ma kuchnia. Tam często planuję osobne zasilanie dla wybranych sprzętów albo przynajmniej kilka odrębnych obwodów dla gniazd blatu i urządzeń stacjonarnych. W łazience z kolei nie chodzi o „więcej gniazdek”, tylko o rozsądny układ, bo wilgoć i sprzęty o wyższym poborze mocy nie wybaczają przypadkowych rozwiązań.
- Pokój dzienny i sypialnie - zazwyczaj wystarcza 3×2,5 mm², jeśli obciążenie jest typowe.
- Kuchnia - warto przewidzieć więcej niż jeden obwód, bo gniazda szybko się sumują.
- Łazienka - tu priorytetem jest bezpieczeństwo i przejrzystość układu, nie oszczędność na jednym odcinku przewodu.
- Garaż i warsztat - częściej potrzebny jest większy zapas mocy niż w pokojach mieszkalnych.
Jeśli mam podać praktyczną zasadę, to brzmi ona tak: nie liczę gniazd „na sztuki”, tylko patrzę na to, jakie urządzenia będą z nich realnie korzystać. To prowadzi prosto do najczęstszych błędów, które widzę przy remontach i nowych instalacjach.
Najczęstsze błędy przy doborze przewodu do gniazd
Największy problem nie polega na tym, że ktoś wybierze przewód o zły o pół numeru. Kłopot zaczyna się wtedy, gdy dobór robi się wyłącznie pod cenę albo pod przyzwyczajenie. Później wychodzą z tego wyłączające się zabezpieczenia, grzejące się połączenia i konieczność przeróbek po odbiorze.
- Wybór 1,5 mm² do gniazd - ten przekrój traktuję głównie jako oświetleniowy.
- Jedno zasilanie dla całego mieszkania - to zły kompromis między kosztem a wygodą.
- Ignorowanie długości trasy - długi przewód zachowuje się inaczej niż krótki odcinek od rozdzielnicy do puszki.
- Liczenie tylko mocy jednego urządzenia - w praktyce obciążenie sumuje się od kilku odbiorników naraz.
- Oszczędzanie na miedzi - w nowych instalacjach domowych to zwykle pozorna oszczędność.
- Mylenie przekroju z grubością zewnętrzną - liczy się przekrój żyły, a nie to, jak „masywnie” wygląda sam przewód.
Ja mam prostą zasadę: jeśli coś ma potem być używane codziennie i bez myślenia, nie projektuję tego na styk. Taka ostrożność szczególnie dobrze działa wtedy, gdy dom ma się rozwijać i obciążenia będą rosnąć, a nie maleć.
Zostaw rezerwę, jeśli dom ma się rozwijać razem z nowymi odbiornikami
W domu coraz rzadziej myśli się tylko o samych gniazdach. Dochodzą indukcja, klimatyzacja, ładowanie roweru lub auta, magazyn energii, czasem pompa ciepła. W takim układzie sam przewód do gniazdek nadal może pozostać klasycznym 3×2,5 mm², ale cała instalacja powinna być zaplanowana tak, żeby nie zabrakło miejsca w rozdzielnicy i nie trzeba było później rozcinać świeżych ścian.
Jeśli budynek ma współpracować z fotowoltaiką, patrzę szerzej niż na pojedynczy obwód. Chodzi o sensowny podział zasilania, przejrzystość zabezpieczeń i zapas na przyszłe obciążenia. To właśnie tutaj najłatwiej uniknąć sytuacji, w której nowa technologia działa dobrze tylko na papierze, a w praktyce ogranicza ją zbyt ciasno zaprojektowana elektryka.
Jeśli mam zostawić jedną praktyczną wskazówkę, to brzmi ona tak: do zwykłych gniazd wybieraj przewód miedziany 3×2,5 mm², ale projekt całej instalacji rób tak, jakby dom miał za kilka lat pobierać więcej energii niż dziś. Wtedy gniazda, zabezpieczenia i rozdzielnica zagrają ze sobą bez nerwowych niespodzianek.
