Podwójny łącznik światła wygląda jak prosta wymiana osprzętu, ale w praktyce wszystko rozbija się o to, ile żył naprawdę masz w puszce i czy obwód jest przygotowany do sterowania dwoma źródłami osobno. W tym artykule pokazuję, kiedy taki montaż ma sens, jak rozpoznać przewody, jak podłączyć mechanizm krok po kroku i co zrobić, jeśli instalacja jest zbyt uboga, by zrobić to bez przeróbek. To jedna z tych prac, w których jeden źle założony mostek potrafi unieruchomić całe oświetlenie.
Najpierw sprawdź liczbę żył, bo od niej zależy cały montaż
- Klasyczny podwójny łącznik świecznikowy potrzebuje wspólnej fazy i dwóch osobnych wyjść na lampy.
- Jeśli w puszce są tylko dwa przewody, bardzo często nie da się uzyskać niezależnego sterowania dwoma obwodami.
- Kolory przewodów pomagają, ale nie zastępują pomiaru próbnikiem lub miernikiem.
- Włącznik montuje się po odłączeniu zasilania i potwierdzeniu braku napięcia.
- W instalacjach starych, uszkodzonych albo nieczytelnych lepiej przerwać pracę i wezwać elektryka.
Co oznacza instalacja z dwoma kablami i gdzie zaczyna się problem
Najpierw rozdzielam dwie rzeczy, które często się mylą: kabel i żyła. Możesz mieć w puszce dwa kable, a każdy z nich może zawierać kilka żył, więc sama liczba kabli niczego jeszcze nie przesądza. Przy podwójnym łączniku liczy się to, czy masz do dyspozycji fazę wspólną i dwa oddzielne wyjścia na dwa obwody oświetleniowe.
W standardowym układzie podwójny włącznik światła, czyli łącznik świecznikowy, steruje dwoma grupami lamp niezależnie. To oznacza, że jeden klawisz zasila jedną sekcję opraw, a drugi klawisz drugą. Jeśli w puszce jest tylko jeden przewód zasilający i jeden przewód powrotny, to zwykle wystarcza to do jednego obwodu, ale nie do dwóch oddzielnych.| Sytuacja w puszce | Co to zwykle oznacza | Czy podwójny łącznik ma sens | Wniosek praktyczny |
|---|---|---|---|
| Tylko 2 żyły | Faza i jeden powrót do lampy | Zwykle nie | Brakuje osobnego wyjścia dla drugiego obwodu |
| Co najmniej 3 żyły | Faza wspólna i dwa wyjścia | Tak | To typowy układ dla łącznika świecznikowego |
| 2 kable, ale każdy z wieloma żyłami | Zależy od układu instalacji | Czasem tak | Trzeba policzyć żyły, nie same kable |
Ja w takiej sytuacji zawsze zaczynam od jednego pytania: czy mam dwa niezależne przewody do dwóch grup lamp, czy tylko jeden obwód, który ktoś chciałby rozdzielić samym osprzętem. To nie to samo, a od odpowiedzi zależy, czy montaż w ogóle da się wykonać bez przeróbki instalacji. Zanim więc sięgniesz po wkrętak, trzeba ustalić, co dokładnie wychodzi ze ściany.

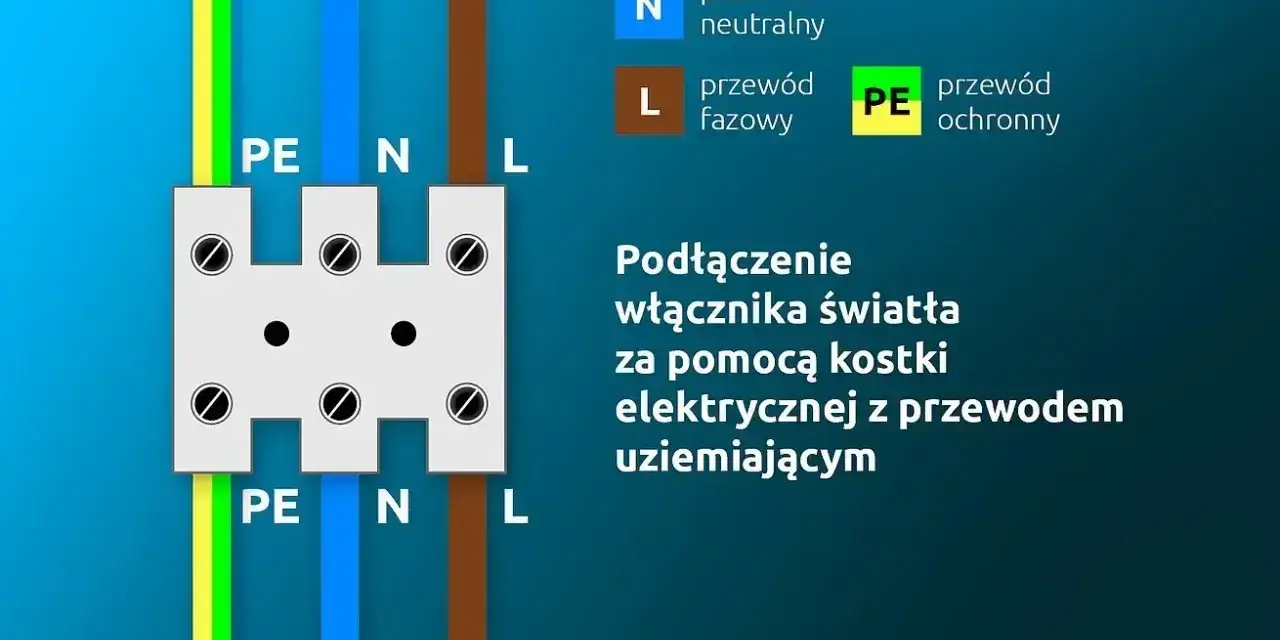

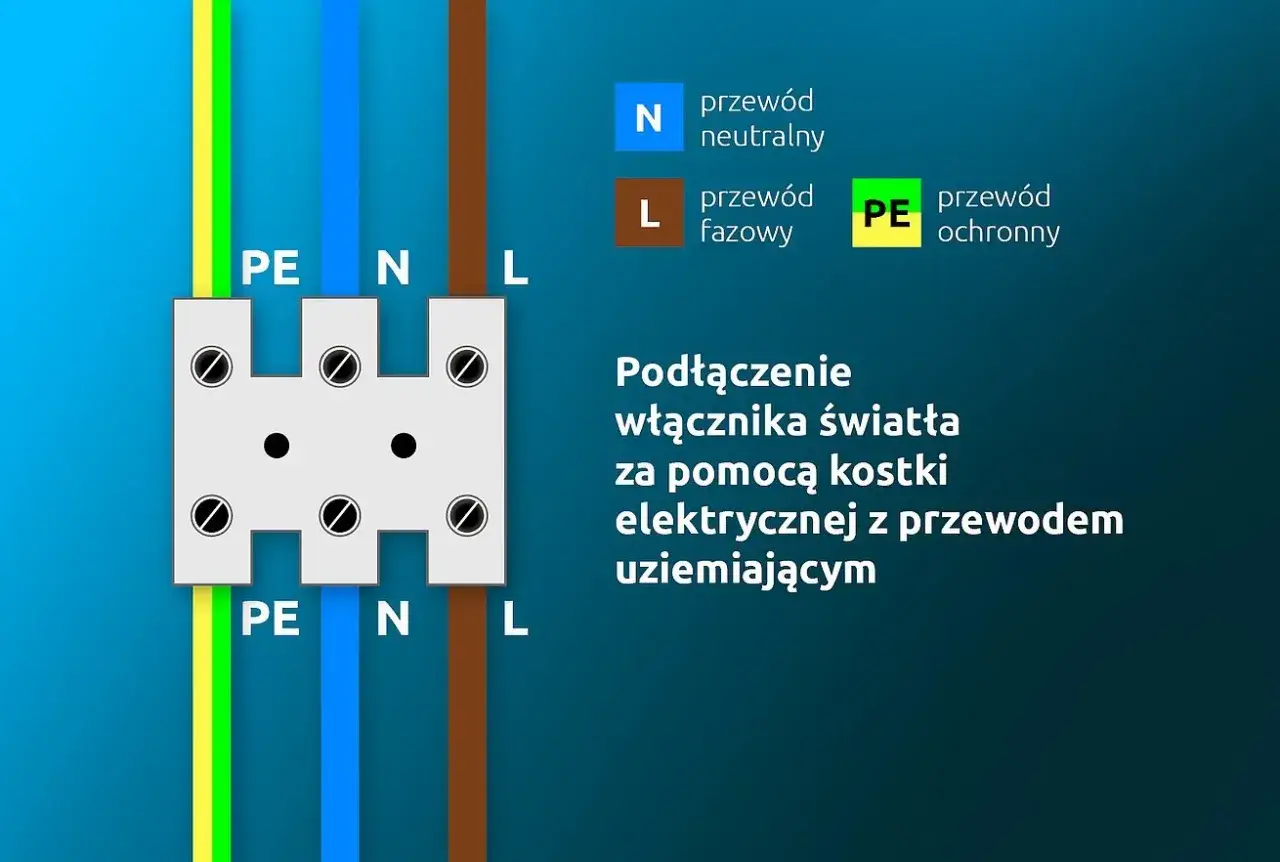

Jak rozpoznać przewody bez zgadywania
W elektryce nie opieram się na kolorach jako jedynym wskaźniku, bo w starszych instalacjach potrafią być pomieszane albo po latach ktoś już coś poprawiał. Najpierw odłącz zasilanie na zabezpieczeniu, a potem potwierdź brak napięcia miernikiem lub dwubiegunowym testerem. Dopiero wtedy zdejmujesz osprzęt i oglądasz, co naprawdę masz w puszce.
Jak podłączyć łącznik świecznikowy krok po kroku
Jeżeli instalacja ma odpowiednią liczbę żył, samo podłączenie nie jest skomplikowane. Najczęściej w mechanizmie znajdziesz zacisk wspólny oznaczony jako L albo COM oraz dwa wyjścia, zwykle oznaczone jako 1 i 2 lub symbolami strzałek. W niektórych modelach są dwa osobne moduły i trzeba zrobić mostek fazowy między nimi.
| Oznaczenie | Co oznacza | Co podłączyć |
|---|---|---|
| L / COM | Zacisk wspólny zasilania | Przewód fazowy zasilający oraz ewentualny mostek do drugiego modułu |
| 1 / L1 | Pierwszy tor wyjściowy | Przewód prowadzący do pierwszej grupy lamp |
| 2 / L2 | Drugi tor wyjściowy | Przewód prowadzący do drugiej grupy lamp |
| N | Neutralny, tylko w wybranych modelach | Wyłącznie gdy producent tego wymaga, zwykle w łącznikach smart lub podświetlanych |
- Wyłącz odpowiedni obwód w rozdzielnicy i sprawdź brak napięcia.
- Otwórz puszkę i zidentyfikuj przewód fazowy oraz dwa przewody do lamp, jeśli instalacja je ma.
- Jeśli mechanizm ma dwa osobne moduły, połącz fazę zgodnie z instrukcją producenta i wykonaj mostek między zaciskami wspólnymi.
- Przewód pierwszej lampy wsuń do wyjścia pierwszego, a przewód drugiej lampy do wyjścia drugiego.
- Dokręć zaciski albo dociśnij przewody w mechanizmie sprężynowym zgodnie z zalecaną długością odizolowania.
- Ułóż przewody bez naprężeń, zamontuj osprzęt i dopiero wtedy włącz zasilanie próbne.
- Sprawdź osobno każdy klawisz. Jeśli oba sterują tym samym światłem, przewody wyjściowe są zamienione albo mostek został wykonany źle.
W praktyce najważniejszy jest jeden detal: mostek robi się na zasilaniu wspólnym, a nie między wyjściami. To częsty błąd początkujących, bo z zewnątrz wygląda niewinnie, a kończy się tym, że dwa klawisze zaczynają zasilać jeden obwód albo pojawia się zwarcie. Kiedy układ jest jasny, przejście do kolejnego kroku jest już dużo prostsze.
Co zrobić, gdy w puszce naprawdę są tylko dwa przewody
Jeśli po zdjęciu starego osprzętu widzisz tylko dwa przewody i żadnej możliwości wydzielenia drugiego toru, nie próbuj „wyczarować” podwójnego sterowania samym łącznikiem. Taki mechanizm nie stworzy dodatkowego obwodu. Może co najwyżej wyglądać jak gotowy do pracy, ale w rzeczywistości oba klawisze będą bez sensu spięte z jednym przewodem albo jeden pozostanie martwy.
- Dołożyć trzeci przewód lub przebudować odcinek instalacji, jeśli i tak planujesz remont.
- Przenieść rozdzielenie obwodów do puszki sufitowej lub rozgałęźnej, o ile układ instalacji na to pozwala.
- Zastosować moduł przekaźnikowy lub smart, jeśli masz miejsce i odpowiednie warunki zasilania.
- Zrezygnować z podwójnego sterowania i zostać przy jednym łączniku, jeśli przeróbka byłaby nieproporcjonalnie droga.
Ja zwykle traktuję to tak: jeśli ściana i tak jest otwarta, warto od razu dołożyć przewód, bo później koszt i bałagan rosną szybciej niż sam komfort z drugiego klawisza. W instalacji już wykończonej rozsądniejsze bywa sterowanie modułem lub lekkie przeprojektowanie układu, niż siłowe dopasowywanie osprzętu do zbyt ubogiego okablowania. To prowadzi prosto do błędów, które pojawiają się najczęściej przy takim montażu.
Najczęstsze błędy przy montażu, które psują efekt albo bezpieczeństwo
Przy takim zadaniu powtarzają się te same pomyłki. Większość wynika z pośpiechu, a nie z braku wiedzy. Właśnie dlatego przed zamknięciem puszki sprawdzam jeszcze raz trzy rzeczy: zasilanie, oznaczenia zacisków i to, czy przewody nie są naprężone.
- Opieranie się wyłącznie na kolorach przewodów zamiast na pomiarze.
- Podłączenie przewodu neutralnego do zwykłego mechanicznego łącznika, choć nie powinien tam trafiać.
- Brak mostka między wspólnymi zaciskami w dwusekcyjnym mechanizmie.
- Pomieszanie łącznika świecznikowego z łącznikiem schodowym lub krzyżowym.
- Użycie osprzętu bez jasnego oznaczenia obciążalności, zamiast mechanizmu przeznaczonego do oświetlenia.
- Zbyt płytka puszka, przez co przewody są ściśnięte i po czasie wypychają mechanizm ze ściany.
- Praca na obwodzie bez pewnego odłączenia zasilania.
W obwodach oświetleniowych najczęściej spotyka się przewody o przekroju 1,5 mm² i osprzęt o obciążalności rzędu 10AX lub 16AX, ale zawsze trzeba patrzeć na konkretny model łącznika i opis producenta. To nie jest detal kosmetyczny. Zbyt słaby lub niepasujący mechanizm szybciej się zużywa, grzeje albo po prostu działa niestabilnie, szczególnie przy nowoczesnych źródłach LED o małym poborze prądu. Gdy instalacja jest już stara albo nieczytelna, warto od razu ocenić, czy nie wchodzisz w zakres pracy dla elektryka.
Kiedy lepiej zatrzymać się i wezwać elektryka
Są sytuacje, w których samodzielny montaż przestaje być rozsądną oszczędnością. Jeśli widzisz nadpaloną izolację, kruche przewody, aluminiowe żyły, ślady wilgoci albo brak miejsca w puszce, ryzyko błędu szybko rośnie. Tak samo wtedy, gdy obwód jest częścią bardziej rozbudowanego sterowania, na przykład z kilku miejsc albo z automatyką domową.
W praktyce zwracam też uwagę na jeden mało spektakularny, ale ważny moment: jeśli planujesz od razu poprawić oświetlenie na LED, dołożyć ściemniacz, czujnik ruchu albo element systemu smart, lepiej przemyśleć całą logikę obwodu, a nie tylko sam łącznik. Wtedy jeden dobrze zaplanowany montaż daje więcej niż kilka szybkich poprawek robionych osobno.
Jeśli w puszce naprawdę są tylko dwa przewody, nie forsuj podwójnego sterowania na siłę. Najpierw ustal, ile masz żył i które są fazą oraz wyjściami na lampy, a dopiero potem dobieraj mechanizm. Taki porządek pracy oszczędza czas, chroni instalację i pozwala uniknąć sytuacji, w której nowy osprzęt wygląda poprawnie, ale nie daje żadnej realnej kontroli nad oświetleniem.
