W dobrze zaprojektowanej instalacji liczba gniazd nie jest przypadkiem. Liczy się nie tylko wygoda, ale też to, czy obwód wytrzyma jednoczesną pracę czajnika, mikrofalówki, odkurzacza albo ładowarek bez niepotrzebnego wyzwalania zabezpieczenia. Najkrótsza odpowiedź na pytanie ile gniazdek na jednym obwodzie brzmi: w praktyce przyjmuje się 10 gniazd wtykowych jako górny limit, ale ja traktuję ten limit jako sufit, a nie cel. W tym tekście wyjaśniam, skąd bierze się ten standard, kiedy trzeba zrobić osobny obwód i jak rozsądnie rozplanować gniazda w mieszkaniu lub domu.
Najważniejsze zasady, zanim zaczniesz liczyć gniazda
- 10 gniazd to praktyczny górny limit dla jednego obwodu gniazdowego, a nie automatycznie dobry cel projektowy.
- Gniazda podwójne i potrójne zwykle liczy się jako jeden punkt montażowy, nie jako dwa lub trzy osobne obwody.
- W obwodach oświetleniowych często spotyka się limit 20 punktów.
- Duże odbiorniki, zwłaszcza o mocy 2 kW i większej, warto wydzielać na osobne obwody.
- O bezpieczeństwie decyduje nie sama liczba gniazd, ale też obciążenie, przekrój przewodów, zabezpieczenie i długość linii.
- W kuchni, pralni, garażu i domowym biurze sensownie jest zostawić większy zapas niż w salonie czy sypialni.
Ile gniazd ma sens w praktyce
W polskiej praktyce projektowej najczęściej przyjmuje się, że na jednym obwodzie gniazdowym nie powinno być więcej niż 10 gniazd wtykowych. To nie jest liczba wzięta znikąd. Ma ograniczyć ryzyko przeciążenia, ułatwić zabezpieczenie instalacji i sprawić, że awaria jednego obwodu nie odetnie całego mieszkania. Dla porządku: w obwodach oświetleniowych często pojawia się limit 20 punktów świetlnych.
| Sytuacja | Co przyjąć w praktyce | Dlaczego to ma sens |
|---|---|---|
| Obwód gniazdowy w mieszkaniu | Do 10 gniazd | To bezpieczny pułap dla typowego układu domowego |
| Gniazdo podwójne lub potrójne | Liczyć jako 1 punkt | Liczy się miejsce montażu, nie liczba otworów w ramce |
| Obwód oświetleniowy | Do 20 punktów | Światło zwykle nie obciąża instalacji tak mocno jak sprzęt AGD |
| Duże odbiorniki | Osobny obwód | Łatwiej uniknąć przeciążeń i problemów z eksploatacją |
Ja patrzę na ten limit tak: 10 gniazd to maksimum, nie optimum. Jeśli obwód obsługuje pokój dzienny z telewizorem, komputerem, ładowarkami i okazjonalnym odkurzaczem, zwykle nie ma dramatu. Jeśli jednak ma zasilać kuchnię albo przestrzeń, w której jednocześnie pracuje kilka mocnych urządzeń, szybko zaczyna brakować marginesu. I właśnie tu wchodzi drugie pytanie: dlaczego sama liczba gniazd nie wystarcza?
Dlaczego sama liczba gniazd nie wystarcza
Najważniejsze ograniczenie nie leży w samych gniazdach, tylko w tym, ile prądu płynie przez przewód i zabezpieczenie. Typowy domowy obwód gniazdowy bywa projektowany na 16 A, co przy 230 V daje teoretycznie około 3,7 kW. To brzmi jak sporo, ale w praktyce część tego zapasu znika bardzo szybko, kiedy kilka urządzeń startuje naraz albo pracuje przez dłuższy czas.
Obciążenie i zabezpieczenie
Wyłącznik nadprądowy ma chronić przewód przed przegrzaniem i zwarciem. Jeśli podłączysz zbyt dużo odbiorników do jednego obwodu, zabezpieczenie zacznie wybijać nie dlatego, że „coś jest zepsute”, tylko dlatego, że instalacja pracuje na granicy swoich możliwości. To szczególnie ważne tam, gdzie pojawiają się urządzenia grzejne: czajnik, ekspres, toster, piekarnik czy suszarka do włosów potrafią w krótkim czasie zużyć znaczną część dostępnej mocy.
Długość przewodu i spadek napięcia
Im dłuższy obwód, tym większe znaczenie ma spadek napięcia, czyli sytuacja, w której na końcu linii urządzenie dostaje nieco słabsze zasilanie niż przy rozdzielnicy. W zwykłym mieszkaniu nie widać tego od razu, ale przy większym obciążeniu objawia się to gorszą pracą sprzętu, grzaniem przewodów albo szybszym zadziałaniem zabezpieczeń. Dlatego dwa obwody po 6 gniazd często są lepszym wyborem niż jeden „napchany” do granic możliwości.
Przeczytaj również: Samodzielna praca elektryka: Kiedy możesz, a kiedy musisz mieć asekurację?
Jednoczesne używanie sprzętu
Praktyczny test jest prosty: nie pytam, ile gniazd będzie w ścianie, tylko co będzie do nich podłączane jednocześnie. W salonie zwykle działa to spokojniej niż w kuchni, bo telewizor i ładowarki pobierają mało. W kuchni bywa odwrotnie: czajnik, mikrofala i ekspres potrafią pracować w tym samym czasie, a wtedy nawet poprawnie wykonany obwód może okazać się zbyt ciasny. Z tego powodu plan instalacji trzeba dopasować do pomieszczenia, a nie do suchej liczby punktów.

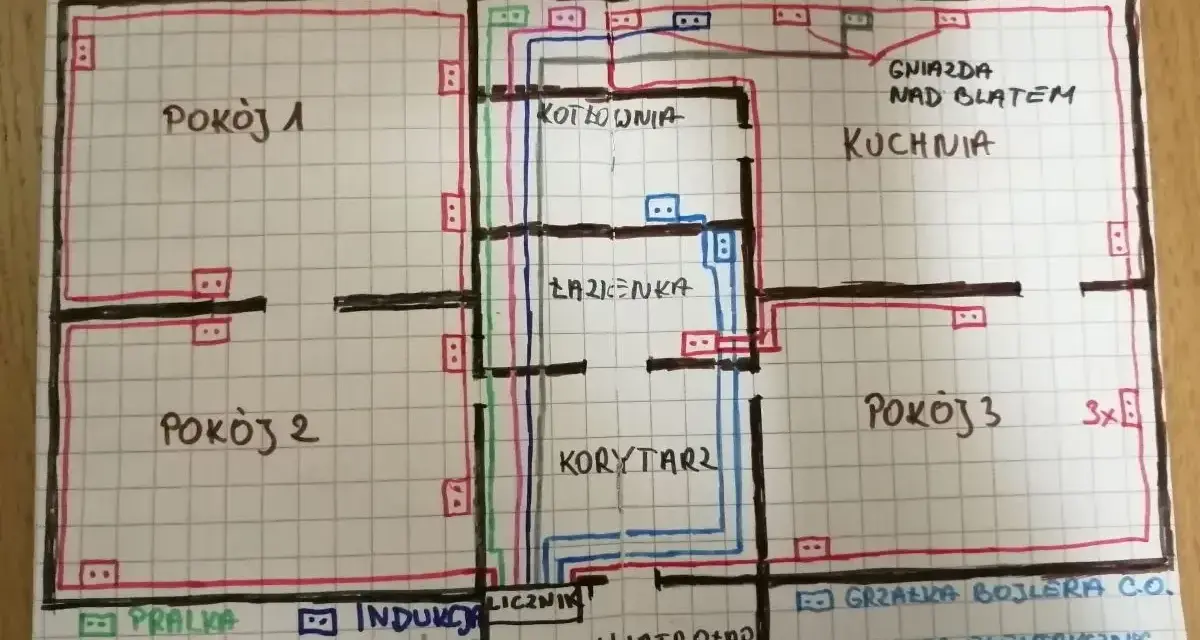

Jak rozplanować obwody w domu i mieszkaniu
Najlepiej działa podejście funkcjonalne: dzielę instalację według stref użycia, a nie według tego, ile akurat uda się „upchnąć” w jednym bezpieczniku. W praktyce daje to mniej awarii, łatwiejszą rozbudowę i prostsze serwisowanie. W domu jednorodzinnym albo większym mieszkaniu taki podział szybko się zwraca, bo każdy obwód ma bardziej przewidywalne obciążenie.
| Pomieszczenie | Jak planować obwód | Co zwykle robi różnicę |
|---|---|---|
| Kuchnia | Co najmniej dwa obwody dla gniazd blatu, osobne dla piekarnika, płyty, zmywarki i często lodówki | Czajnik, ekspres i mikrofala pracują razem zaskakująco często |
| Salon | Jeden obwód zwykle wystarcza, ale przy domowym biurze, klimatyzacji lub mocnym RTV warto dodać drugi | Rośnie liczba ładowarek, konsol, monitorów i zasilaczy |
| Sypialnia | Zazwyczaj jeden obwód jest wystarczający | Obciążenie jest małe, chyba że dochodzi stanowisko pracy lub ogrzewacz |
| Gabinet | Często lepiej dać osobny obwód | Komputer, monitor, drukarka i UPS potrafią działać długo i równocześnie |
| Łazienka i pralnia | Urządzenia takie jak pralka, suszarka czy bojler najlepiej wydzielić | Tu liczy się i bezpieczeństwo, i komfort użytkowania |
| Garaż, warsztat, kotłownia | W praktyce prawie zawsze osobne obwody | Elektronarzędzia i sprzęt sezonowy mocno obciążają instalację |
Taki podział ma jeszcze jedną zaletę: jeśli jeden obwód zadziała, nie gaszę całego domu. To samo pomaga później przy modernizacji, zwłaszcza gdy wchodzi fotowoltaika, magazyn energii, pompa ciepła albo ładowarka do auta. Im czytelniej rozrysowana instalacja, tym łatwiej nią zarządzać przez lata.
Najczęstsze błędy przy planowaniu gniazd
W praktyce większość problemów nie wynika z tego, że ktoś przekroczył liczbę gniazd o jedno. Kłopot zaczyna się wtedy, gdy obwód ma za dużo zadań naraz albo został zaprojektowany bez myślenia o realnym użyciu. Najczęściej widzę takie błędy:
- Liczenie tylko gniazd, a nie obciążenia. Sama liczba punktów niczego nie gwarantuje, jeśli do wszystkich trafia sprzęt grzejny.
- Mieszanie kuchni z pokojem dziennym. To zwykle kończy się przeciążeniem albo częstym wyzwalaniem zabezpieczenia.
- Traktowanie gniazda podwójnego jak dwóch niezależnych obwodów. W praktyce to nadal jeden punkt zasilany wspólną linią.
- Dołożenie gniazd do starej instalacji bez sprawdzenia przewodów. Wtedy problemem bywa nie osprzęt, tylko stan całej linii.
- Ignorowanie odbiorników o dużej mocy. Płyta, zmywarka, pralka czy klimatyzator powinny mieć własne warunki pracy.
Najkrócej mówiąc: jeśli obwód ma obsługiwać kilka mocnych urządzeń, to nawet przy formalnie poprawnej liczbie gniazd będzie pracował zbyt ciężko. I właśnie dlatego przy części sprzętów osobny tor zasilania jest rozsądniejszy niż dokładanie kolejnych punktów.
Kiedy osobny obwód jest rozsądniejszy niż kolejne gniazda
W wytycznych projektowych często pojawia się zasada, że odbiorniki o mocy 2 kW i większej powinny być zasilane z osobnych, wydzielonych obwodów. To bardzo praktyczne podejście, bo duże urządzenia nie tylko mocno obciążają linię, ale też bywają wrażliwe na spadki napięcia i jednoczesną pracę innych sprzętów.
| Urządzenie lub strefa | Dlaczego dać osobny obwód | Mój komentarz |
|---|---|---|
| Płyta indukcyjna | Wysoka moc i duży pobór chwilowy | Tu kompromisy zwykle kończą się źle |
| Piekarnik | Praca długotrwała przy dużej mocy | Wspólny obwód z innym AGD to proszenie się o problemy |
| Zmywarka | Praca cykliczna, często w kuchni o dużym obciążeniu | Warto ją oddzielić od gniazd blatu |
| Pralka i suszarka | Długi czas pracy i duże chwilowe skoki poboru | W pralni osobny obwód szybko robi różnicę |
| Przepływowy ogrzewacz wody | Bardzo duża moc chwilowa | To nie jest sprzęt, który powinien „dzielić” linię z resztą domu |
| Klimatyzator, sauna, ładowarka EV, pompa ciepła | Wymagają przewidywalnego zasilania i porządnego podziału instalacji | Przy nowoczesnym domu to już standard, nie luksus |
Jeśli modernizuję instalację w domu z fotowoltaiką, zawsze myślę też o przyszłych odbiornikach. Magazyn energii, pompa ciepła albo ładowarka do auta zmieniają profil zużycia i bez sensownego podziału obwodów trudno potem wygodnie zarządzać mocą. Dobrze rozdzielona instalacja nie tylko jest bezpieczniejsza, ale też zwyczajnie łatwiejsza w codziennym użyciu.
Co bym sprawdził przed zamknięciem projektu instalacji
Jeśli planujesz remont albo nową instalację, nie patrz wyłącznie na liczbę gniazd. Ja przed zamknięciem projektu zawsze sprawdzam trzy rzeczy: czy obwody mają zapas, czy są logicznie podzielone i czy da się je później rozbudować bez kucia połowy ściany.
- Zostaw przynajmniej 20-30% rezerwy na przyszłe urządzenia.
- Opisz obwody w rozdzielnicy tak, żeby było wiadomo, co z czym działa.
- Oddziel kuchnię, łazienkę, garaż i biuro od spokojniejszych stref mieszkalnych.
- Sprawdź, czy przekrój przewodów i zabezpieczenie pasują do realnego obciążenia.
- Nie licz na to, że „jakoś się zmieści” jeszcze jedna płyta, suszarka albo ładowarka.
Jeśli mam zostawić jedną praktyczną myśl, to tę: instalację projektuje się pod sposób życia, a nie pod samą liczbę punktów. Dobrze rozplanowane obwody działają ciszej, bezpieczniej i dłużej, a to w elektryce ma większą wartość niż ścisłe dociągnięcie do granicy normy.
