W instalacji trójfazowej jedna liczba potrafi wyjaśnić, dlaczego część urządzeń działa z gniazdka 230 V, a inne wymagają zasilania 400 V. To napięcie międzyfazowe decyduje o pracy silników, płyt grzewczych, ładowarek EV i wielu instalacji PV, więc warto rozumieć je bez technicznego chaosu. Poniżej rozkładam temat na prostą definicję, praktyczne przykłady i najczęstsze pomyłki, które w elektryce zdarzają się częściej, niż powinny.
Najważniejsze fakty o układzie 230/400 V
- 230 V to napięcie między fazą a przewodem neutralnym.
- 400 V pojawia się między dwiema fazami i wynika z przesunięcia ich przebiegów o 120°.
- Wartość 400 V jest w praktyce zaokrągleniem wyniku obliczeniowego, który daje około 398 V.
- W domu i firmie ta różnica ma znaczenie przy doborze dużych odbiorników, rozdziale obciążeń i fotowoltaice.
- Do oceny instalacji patrzy się osobno na wartości między fazą a neutralnym oraz między samymi fazami.
- Najwięcej problemów powoduje nie sama liczba, lecz nierówny rozkład obciążenia i błędne założenia co do zasilania.
Skąd bierze się 400 V między fazami
W typowej sieci niskiego napięcia w Polsce mamy układ trójfazowy, w którym trzy przebiegi sinusoidalne są przesunięte względem siebie o 120°. Gdy porównuję jedną fazę z przewodem neutralnym, dostaję około 230 V. Gdy porównuję dwie różne fazy, wartości się sumują wektorowo, a nie zwyczajnie arytmetycznie, dlatego między nimi pojawia się około 400 V.
Najprościej zapisać to tak: napięcie między dwiema fazami = √3 × napięcie fazowe. Dla 230 V wychodzi około 398 V, ale w praktyce i w oznaczeniach przyjęto 400 V. To nie jest przypadkowa „zaokrąglona marketingowo” liczba, tylko wygodny i poprawny opis standardu sieci.
| Wartość | Co oznacza | Gdzie spotkasz ją najczęściej |
|---|---|---|
| 230 V | Napięcie między fazą a przewodem neutralnym | Gniazdka jednofazowe, oświetlenie, większość małych odbiorników |
| 400 V | Napięcie między dwiema fazami | Urządzenia trójfazowe, płyty grzewcze, silniki, część ładowarek i falowników |
| 120° | Przesunięcie między przebiegami faz | Podstawa działania całego układu trójfazowego |
| √3 | Współczynnik wyniku wektorowego | Wyjaśnia, skąd bierze się różnica między 230 V a około 400 V |
Ja lubię tłumaczyć to tak: jedna faza daje „wysokość”, druga faza daje tę samą wysokość, ale przesuniętą w czasie, więc pomiar między nimi nie jest prostą sumą. To właśnie dlatego układ trójfazowy jest tak użyteczny przy większych mocach. Z tej zależności wynika wszystko, co później widać w domu, warsztacie i instalacji PV.

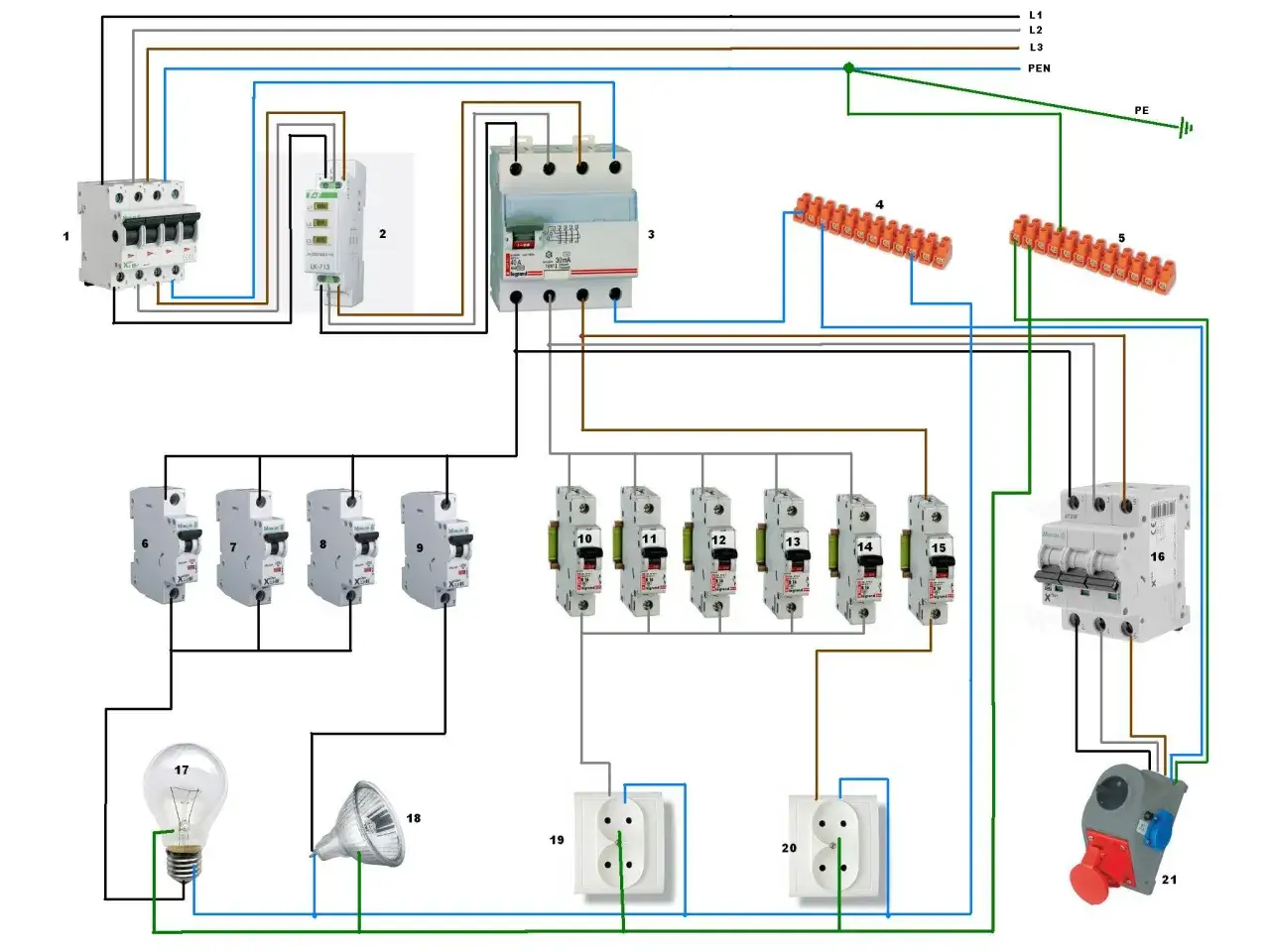

Gdzie ta różnica ma znaczenie w domu i firmie
W codziennym użytkowaniu ta kwestia przestaje być teorią, a zaczyna być bardzo praktyczna. Jeśli urządzenie ma pracować na jednej fazie, obciążasz jeden przewód mocniej. Jeśli korzysta z trzech faz, moc rozkłada się równiej, a instalacja zwykle pracuje spokojniej. Dla użytkownika oznacza to mniej przeciążeń, mniejsze spadki napięcia i większą elastyczność przy większych odbiornikach.
W praktyce dobrze widać to przy urządzeniach o wyższym poborze mocy. Obwód jednofazowy 230 V zabezpieczony na 16 A daje około 3,7 kW. Tę samą skalę mocy łatwiej obsłużyć w układzie trójfazowym, bo prąd nie koncentruje się na jednym przewodzie i jednym zabezpieczeniu. To dlatego większe kuchnie elektryczne, pompy ciepła, sprężarki czy ładowarki do samochodów często lepiej czują się na zasilaniu trójfazowym.
| Urządzenie lub scenariusz | Co zwykle ma znaczenie | Dlaczego to ważne |
|---|---|---|
| Płyta indukcyjna i piekarnik | Rodzaj podłączenia i rozkład mocy | Niektóre modele da się zasilić jednofazowo, ale przy większej mocy lepiej sprawdza się układ trójfazowy |
| Pompa ciepła | Stabilność zasilania i praca pod obciążeniem | Przy większych jednostkach ważne jest równomierne rozłożenie obciążenia i mniejsze ryzyko przeciążeń |
| Ładowarka EV | Dostępna moc przyłączeniowa | Trzy fazy pozwalają ładować szybciej i bez nadmiernego obciążania jednego obwodu |
| Warsztat i silniki | Moment rozruchowy i charakter pracy silnika | Silniki trójfazowe zwykle pracują płynniej i są wygodniejsze przy większych mocach |
| Instalacja fotowoltaiczna | Rozkład oddawanej energii do sieci | Równomierne oddawanie energii na kilka faz zmniejsza ryzyko lokalnych problemów z napięciem |
To też powód, dla którego w projektach energetycznych nie patrzę wyłącznie na sumę mocy. Liczy się to, jak ta moc rozkłada się po fazach i czy instalacja ma zapas na jednoczesną pracę kilku urządzeń. Gdy ten rozkład jest zły, problemy pojawiają się szybciej niż przy samym „zbyt dużym poborze” liczonym w katalogu.
Jak sprawdzić wartości bez zgadywania
Jeżeli chcesz ocenić instalację praktycznie, zacznij od prostych pomiarów i dokumentacji. W dobrze działającej sieci między fazą a neutralnym zwykle widzisz okolice 230 V, a między dwiema fazami około 400 V. Sama liczba nie wystarcza jednak do oceny bezpieczeństwa czy jakości zasilania, bo ważny jest też kontekst: obciążenie, pora dnia, długość przewodów i stan połączeń.
Ja zawsze zaczynam od sprawdzenia, czy instalacja nie ma objawów nierównowagi. Widać to po migotaniu światła, wyłączaniu się falownika, głośniejszej pracy silników albo spadku wydajności urządzeń przy większym obciążeniu. Jeśli napięcie wyraźnie „pływa” na jednej fazie, problem może leżeć w rozdziale obciążeń, połączeniach albo po stronie sieci zasilającej.
- Sprawdź, czy obciążenia nie są skupione na jednej fazie.
- Odczytaj napięcie między fazą a neutralnym oraz między samymi fazami.
- Porównaj wartości w różnych godzinach, zwłaszcza przy większym poborze mocy.
- Zwróć uwagę na luźne połączenia, grzanie zacisków i objawy niestabilnej pracy urządzeń.
- Jeśli pomiar wykonujesz w rozdzielnicy, zleć to osobie z odpowiednimi uprawnieniami i sprzętem pomiarowym.
Przy elektryce najgorsza jest pewność oparta na domysłach. Widziałem już instalacje, w których „problem z napięciem” okazywał się zwykłym przeciążeniem jednej fazy albo źle dobranym podłączeniem odbiornika. To prowadzi prosto do kolejnej grupy błędów, które warto znać, zanim ktoś kupi nowy sprzęt albo zacznie przerabiać rozdzielnicę.
Najczęstsze nieporozumienia przy instalacji trójfazowej
Wokół zasilania trójfazowego krąży kilka skrótów myślowych, które brzmią niewinnie, ale w praktyce prowadzą do błędnych decyzji. Najbardziej myli się tutaj pojęcie samego zasilania, rola przewodu neutralnego i stary sposób nazywania poziomu 380 V. Dla porządku rozdzielam to niżej bez zbędnego akademickiego tonu.
| Mityczne uproszczenie | Jak jest naprawdę | Co z tego wynika |
|---|---|---|
| „400 V jest w zwykłym gniazdku” | Zwykłe gniazdko daje 230 V względem przewodu neutralnego | 400 V pojawia się dopiero między dwiema fazami |
| „380 V i 400 V to dwa różne światy” | 380 V to starsze oznaczenie, dziś obowiązuje 400 V | W opisach technicznych należy patrzeć na aktualne oznaczenie sieci |
| „Przewód neutralny jest mało ważny” | Przy nierównym obciążeniu ma bardzo duże znaczenie | Uszkodzenia lub luzy na nim potrafią powodować poważne wahania napięcia |
| „Jedna mocna faza wystarczy na wszystko” | Układ działa najlepiej, gdy obciążenie jest rozłożone równomiernie | Lepszy jest rozsądny podział mocy niż przeciążanie jednej gałęzi |
| „PE i N to to samo” | To dwa różne przewody i pełnią inne funkcje | Ich zamiana to błąd techniczny, a nie drobna pomyłka |
Do tego dochodzi jeszcze potoczne określenie „siła”, którym wiele osób nazywa zasilanie trójfazowe. Sam termin nie jest problemem, ale bywa używany tak luźno, że zaciera różnicę między jedną a trzema fazami. A właśnie ta różnica ma największe znaczenie przy fotowoltaice, bo tam źle rozłożona moc szybko wychodzi na wierzch.
Co to zmienia przy fotowoltaice i większych odbiornikach
Na stronie poświęconej energii i fotowoltaice ten temat jest szczególnie ważny. Gdy instalacja PV oddaje energię do sieci, liczy się nie tylko łączna moc, ale też to, na której fazie ta moc się pojawia. Jeśli wszystko zostanie skupione na jednym przewodzie, napięcie na tej fazie może rosnąć szybciej niż na pozostałych. W praktyce oznacza to większe ryzyko ograniczania pracy falownika albo jego czasowego wyłączenia przy niekorzystnych warunkach sieciowych.
Ja przy projektowaniu patrzę więc nie tylko na panele i falownik, ale też na profil zużycia w domu. Jeżeli ktoś ma pompę ciepła, ładowarkę do auta i płytę indukcyjną, trzy fazy zwykle dają większy komfort i lepszą kontrolę nad obciążeniem. Z kolei w mniejszych układach, gdzie większość sprzętów pracuje na 230 V i zapotrzebowanie na moc jest umiarkowane, sens rozwiązania zależy od realnego profilu użycia, a nie od samej nazwy instalacji.
| Sytuacja | Co zwykle jest rozsądniejsze | Dlaczego |
|---|---|---|
| Małe mieszkanie z podstawowymi odbiornikami | Układ jednofazowy może wystarczyć | Niższa złożoność i brak potrzeby obsługi dużych mocy jednocześnie |
| Dom z pompą ciepła i płytą elektryczną | Układ trójfazowy daje większy zapas | Lepiej rozkłada obciążenie i zmniejsza ryzyko przeciążenia jednej fazy |
| Instalacja PV z większą mocą | Trójfazowe oddawanie energii jest zwykle praktyczniejsze | Pomaga utrzymać równowagę faz i ograniczyć lokalne wzrosty napięcia |
| Warsztat lub mała firma | Zasilanie trójfazowe bywa po prostu wygodniejsze | Silniki, kompresory i cięższe odbiorniki pracują stabilniej |
To właśnie tutaj różnica między fazami zaczyna mieć realny wpływ na opłacalność i niezawodność całego systemu. Jeśli rozumiesz, gdzie występuje 230 V, gdzie pojawia się około 400 V i dlaczego obciążenie powinno być rozłożone równomiernie, łatwiej unikniesz błędów przy doborze sprzętu i ocenie instalacji.
Jak zapamiętać tę zależność bez technicznego chaosu
Jeśli pamiętasz tylko jedną rzecz, zapamiętaj tę: 230 V liczysz między fazą a neutralnym, a około 400 V między dwiema fazami. To napięcie międzyfazowe nie jest żadnym „dodatkowym” zasilaniem, tylko konsekwencją pracy trzech przebiegów przesuniętych o 120°. Właśnie dlatego jedna instalacja może obsługiwać zwykłe gniazdka, a jednocześnie zasilać mocniejsze urządzenia i większe systemy energetyczne.
W praktyce ta wiedza szybko się zwraca. Pomaga czytać tabliczki znamionowe, rozumieć oznaczenia 230/400 V, ocenić sens zasilania trójfazowego i sensownie podejść do fotowoltaiki, ładowarki EV czy pompy ciepła. Gdy ktoś mówi o „sile”, ja zawsze sprawdzam nie samą nazwę, tylko to, jak wygląda rozkład mocy i czy instalacja naprawdę jest do niego przygotowana.
