Podłączenie trójfazowego silnika z pięciożyłowym kablem wygląda prosto tylko na pierwszy rzut oka. W praktyce najważniejsze jest rozróżnienie, czy masz do czynienia z typowym zasilaniem L1, L2, L3, PE i nieużywanym N, czy z silnikiem, który ma dodatkowe przewody pomocnicze albo inny układ zacisków. Poniżej rozbieram na czynniki pierwsze, jak podłączyć silnik 3 fazowy 5 przewodów, żeby nie pomylić faz, przewodu ochronnego i ewentualnego neutralnego.
W tym układzie liczą się fazy, uziemienie i tabliczka znamionowa
- W typowym silniku trójfazowym używasz tylko trzech faz i PE, a przewód neutralny zwykle zostaje wolny.
- Zaciski U1, V1 i W1 odpowiadają za zasilanie uzwojeń, a PE trafia na obudowę silnika.
- Układ gwiazda albo trójkąt wynika z tabliczki znamionowej, a nie z domysłu.
- Zamiana dowolnych dwóch faz odwraca kierunek obrotów.
- Dodatkowe żyły mogą obsługiwać termik, czujnik temperatury albo hamulec, więc nie wolno ich wpinać do zasilania „na oko”.
Co oznacza pięć przewodów przy silniku trójfazowym

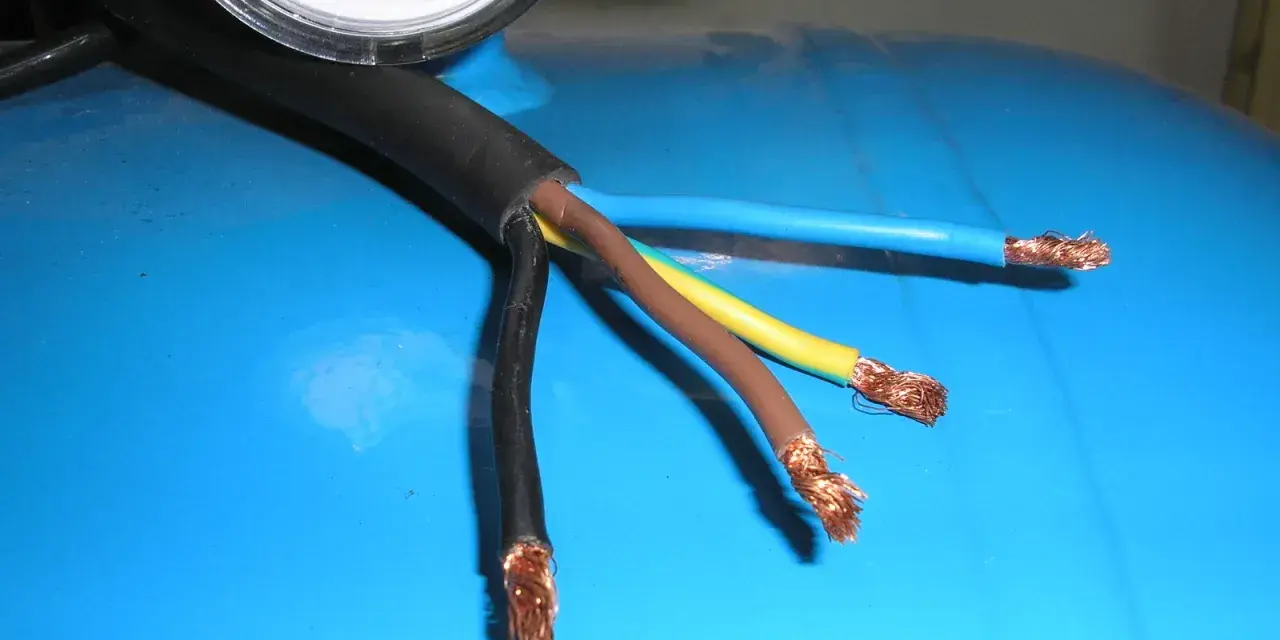

W praktyce pięć przewodów najczęściej oznacza po prostu kabel zasilający 3L + N + PE, ale sam silnik trójfazowy zwykle potrzebuje tylko trzech faz i przewodu ochronnego. Neutralny nie jest tu „piątą fazą” i nie służy do pracy uzwojeń. To ważne rozróżnienie, bo w elektryce najwięcej szkód robi właśnie założenie, że każdy dodatkowy przewód trzeba gdzieś podłączyć.
W zwykłym silniku trójfazowym przewód neutralny zazwyczaj nie bierze udziału w zasilaniu. Jeśli z silnika wychodzą dodatkowe żyły, mogą one obsługiwać czujnik termiczny, hamulec elektromagnetyczny, wyłącznik termiczny albo inne wyposażenie pomocnicze. Tych przewodów nie łączy się z fazami „dla bezpieczeństwa” ani nie mostkuje z PE.
| Wariant | Co to zwykle oznacza | Jak postępuję |
|---|---|---|
| 5-żyłowy kabel zasilający | L1, L2, L3, N i PE | Do silnika używam trzech faz i PE, a N zostawiam odizolowany, jeśli nie zasila niczego pomocniczego. |
| Pięć przewodów wychodzących z silnika | Możliwy termik, czujnik PTC, hamulec albo nietypowy układ uzwojeń | Najpierw sprawdzam schemat producenta, a dopiero potem wykonuję połączenia. |
Właśnie dlatego przed podłączeniem zawsze zatrzymuję się na jednym pytaniu: czy mam przed sobą tylko zasilanie, czy też silnik z dodatkowymi funkcjami. Od odpowiedzi zależy cały dalszy montaż.
Co pokazuje puszka zaciskowa i kiedy nie wolno zgadywać
Jeśli mam przed sobą silnik z puszką zaciskową, najpierw czytam tabliczkę znamionową i oznaczenia zacisków. W klasycznym silniku spotkasz U1, V1, W1 oraz U2, V2, W2. To nie są przypadkowe litery, tylko końce uzwojeń, które producent przewidział do pracy w gwieździe albo w trójkącie.
Najbezpieczniej myśleć o tym tak: trzy fazy trafiają na trzy zaciski robocze, a PE na obudowę silnika. Jeżeli na tabliczce widzisz zapis 230/400 V Δ/Y albo 400/690 V Δ/Y, to właśnie on mówi, jak silnik ma być połączony przy sieci 400 V. Bez tego zapisu nie zgaduję. W elektryce zgadywanie jest po prostu drogą do przegrzania uzwojeń.
| Co widzę na tabliczce | Co to zwykle znaczy | Moja decyzja |
|---|---|---|
| 230/400 V Δ/Y | Przy 400 V silnik pracuje w gwieździe | Łączę zgodnie z układem Y, żeby każde uzwojenie dostało właściwe napięcie. |
| 400/690 V Δ/Y | Przy 400 V silnik pracuje w trójkącie | Łączę zgodnie z układem Δ, bo uzwojenia są przewidziane na pełne napięcie międzyfazowe. |
| Brak czytelnego opisu | Ryzyko nieprawidłowego połączenia | Przerywam pracę i szukam dokumentacji albo oznaczeń producenta. |
To samo dotyczy silników, które mają nietypową puszkę zaciskową albo elementy dodatkowe. Jeśli schemat nie jest jasny, nie „dopowiadam” go sobie kolorami przewodów. W starszych instalacjach kolory bywają zdradliwe, a najważniejsza jest funkcja żyły, nie jej barwa.
Jak podłączyć silnik krok po kroku
Podłączenie robię zawsze w tej samej kolejności, bo improwizacja w elektryce zwykle kończy się poprawką, nie oszczędnością czasu. Najpierw bezpieczeństwo, potem identyfikacja przewodów, dopiero na końcu zasilanie.
- Odłączam zasilanie i zabezpieczam je przed przypadkowym załączeniem.
- Otwieram puszkę zaciskową i porównuję mostki z rysunkiem producenta.
- Podłączam przewód ochronny PE do zacisku na korpusie silnika.
- Łączę L1, L2 i L3 z odpowiednimi zaciskami roboczymi zgodnie z układem gwiazdy albo trójkąta.
- Jeśli w kablu jest N, zostawiam go odizolowanego, chyba że dokumentacja silnika wyraźnie każe użyć go do zasilania pomocniczego.
- Zamykam puszkę, uruchamiam silnik krótko bez obciążenia i sprawdzam kierunek obrotów.
Jeśli kierunek jest odwrotny, zamieniam miejscami dowolne dwie fazy. To najprostszy i prawidłowy sposób zmiany kierunku obrotów w silniku trójfazowym. Przy zasilaniu przez falownik, czyli układ zmieniający częstotliwość i napięcie, trzymam się już instrukcji konkretnego urządzenia, bo zaciski wejściowe i wyjściowe nie są zamienne. To samo dotyczy softstartera, czyli układu łagodnego rozruchu, który ma własną logikę połączeń.
Gwiazda czy trójkąt na zasilaniu 400 V
Tu pojawia się najwięcej pomyłek, bo wielu użytkowników zakłada, że każde 400 V oznacza to samo połączenie. Nie oznacza. Gwiazda i trójkąt nie są zamiennikami „na oko”, tylko sposobem dopasowania napięcia na uzwojeniu do konkretnej tabliczki znamionowej.
| Oznaczenie silnika | Na sieci 400 V wybieram | Dlaczego |
|---|---|---|
| 230/400 V Δ/Y | Gwiazda | Każde uzwojenie dostaje około 230 V, czyli napięcie zgodne z jego pracą przy sieci 400 V. |
| 400/690 V Δ/Y | Trójkąt | Uzwojenie jest przystosowane do pełnego napięcia 400 V międzyfazowo. |
| Brak jasnego oznaczenia | Stop | Bez schematu ryzyko uszkodzenia jest zbyt duże, by zgadywać. |
Jakie błędy najczęściej kończą się buczeniem albo grzaniem
Najbardziej typowe awarie przy takim podłączeniu powtarzają się zaskakująco często. Z mojej perspektywy nie są to skomplikowane problemy, tylko proste pomyłki montażowe, które da się wyeliminować jeszcze przed startem.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Silnik buczy i nie rusza | Brak jednej fazy, zły układ mostków albo błędne połączenie uzwojeń | Napięcie na wszystkich fazach i zgodność połączenia z tabliczką. |
| Kostka zaciskowa się grzeje | Luźny przewód, słaby styk albo zbyt mały przekrój kabla | Dokręcenie zacisków i stan końcówek przewodów. |
| Silnik obraca się w złą stronę | Zła kolejność faz | Zamieniam miejscami dwie fazy na zasilaniu. |
| Zabezpieczenie wybija od razu po starcie | Zwarcie, źle założony mostek albo uszkodzona izolacja | Izolację względem obudowy i prawidłowość połączeń w puszce. |
| Obudowa ma niepokojący potencjał | Brak skutecznego PE | Ciągłość przewodu ochronnego i poprawne połączenie z korpusem. |
- Nie łączę N z PE. To częsty błąd, ale nie rozwiązanie.
- Nie wrzucam przewodów od termika lub czujnika temperatury do obwodu mocy.
- Nie ufam wyłącznie kolorom w starej instalacji.
- Nie zostawiam luźnych żył w puszce bez izolacji i opisu.
Przy zasilaniu z falownika dochodzi jeszcze temat ekranowanego kabla i dobrego uziemienia. To ogranicza zakłócenia i przypadkowe wyzwalanie zabezpieczeń, zwłaszcza przy dłuższych odcinkach przewodu. W takim układzie porządek w kablach jest częścią poprawnego działania, a nie tylko estetyką.
Co sprawdzić przed pierwszym uruchomieniem
Przed pierwszym startem sprawdzam trzy rzeczy: ochronę, mechanikę i prąd. To prosty zestaw kontroli, który oszczędza silnik i czas. Jeśli coś ma wyjść źle, zwykle wychodzi właśnie na tym etapie, a nie dopiero po kilku tygodniach pracy.
- Ciągłość PE między obudową silnika a szyną ochronną.
- Zgodność mostków z tabliczką znamionową.
- Brak przyciętej izolacji pod zaciskiem i brak luzów na przewodach.
- Poprawną nastawę zabezpieczenia silnikowego, czyli wyłącznika chroniącego silnik przed przeciążeniem.
- Oddzielne potraktowanie przewodów od termika, PTC lub hamulca, jeśli są obecne.
- Kierunek obrotów bez obciążenia i zbliżony pobór prądu na wszystkich fazach.
Jeżeli po kilku minutach obudowa albo puszka zaciskowa robią się wyraźnie gorące, zatrzymuję układ i wracam do połączeń. W praktyce szybkie nagrzewanie najczęściej oznacza zły układ mostków, brak jednej fazy albo zbyt ciasno dobrane zabezpieczenie. Kiedy mam pod ręką miernik cęgowy, od razu widzę, czy jedna faza nie jest wyraźnie bardziej obciążona od pozostałych.
Co w praktyce robi największą różnicę przy pięciożyłowym kablu
W mojej praktyce największą różnicę robi nie sam schemat, tylko porządek w wykonaniu. Dobrze opisane żyły, zdjęcie puszki przed zamknięciem, pewnie zaciśnięte tulejki i zostawiony zapas długości kabla ułatwiają serwis bardziej niż „na oko” idealne połączenie. To są drobiazgi, ale to właśnie one decydują, czy za miesiąc wracasz do instalacji z miernikiem, czy po prostu ją obsługujesz.
Jeśli silnik pracuje z falownikiem albo w układzie z miękkim startem, dochodzi jeszcze ekranowanie kabla i właściwe uziemienie. Softstarter ogranicza udar prądowy przy rozruchu, a falownik pozwala regulować obroty, ale oba rozwiązania wymagają starannie zrobionej części kablowej. Tutaj nie ma miejsca na „byle było podłączone”.
- Piątą żyłę traktuję jako rezerwę tylko wtedy, gdy dokumentacja nie przewiduje dla niej funkcji.
- Neutralnego nie mostkuję z ochronnym.
- Nie zgaduję po kolorach, jeśli nie mam pewności co do starej instalacji.
- Przy nietypowym silniku, na przykład z hamulcem albo czujnikiem temperatury, sięgam do schematu producenta zanim cokolwiek podłączę.
Dobrze wykonane podłączenie nie kończy się na tym, że silnik ruszył. Kończy się dopiero wtedy, gdy pracuje pod obciążeniem, trzyma temperaturę i ma właściwy kierunek obrotów bez żadnych niespodzianek.
