Rezystywność, nazywana też oporem właściwym, mówi, jak silnie materiał przeciwstawia się przepływowi prądu. To jeden z tych parametrów, które wyglądają teoretycznie, ale w praktyce decydują o stratach energii, nagrzewaniu przewodów i doborze materiału w instalacji. Poniżej wyjaśniam, jak ją czytać, od czego zależy i dlaczego ma znaczenie także w kablach używanych w energetyce i fotowoltaice.
Najważniejsze liczby i zasady, które warto zapamiętać
- Rezystywność to cecha materiału, a nie samego przewodu; od geometrii zależy już opór R.
- Podstawowy wzór to R = ρ·l/A, więc dłuższy przewód ma większy opór, a grubszy mniejszy.
- Jednostką w SI jest Ω·m; w praktyce technicznej często spotyka się też Ω·mm²/m.
- Metale zwykle mają niską rezystywność, a izolatory skrajnie wysoką; stopy oporowe są celowo „słabszymi” przewodnikami.
- Temperatura ma znaczenie: dla metali rezystywność zwykle rośnie, gdy materiał się nagrzewa.

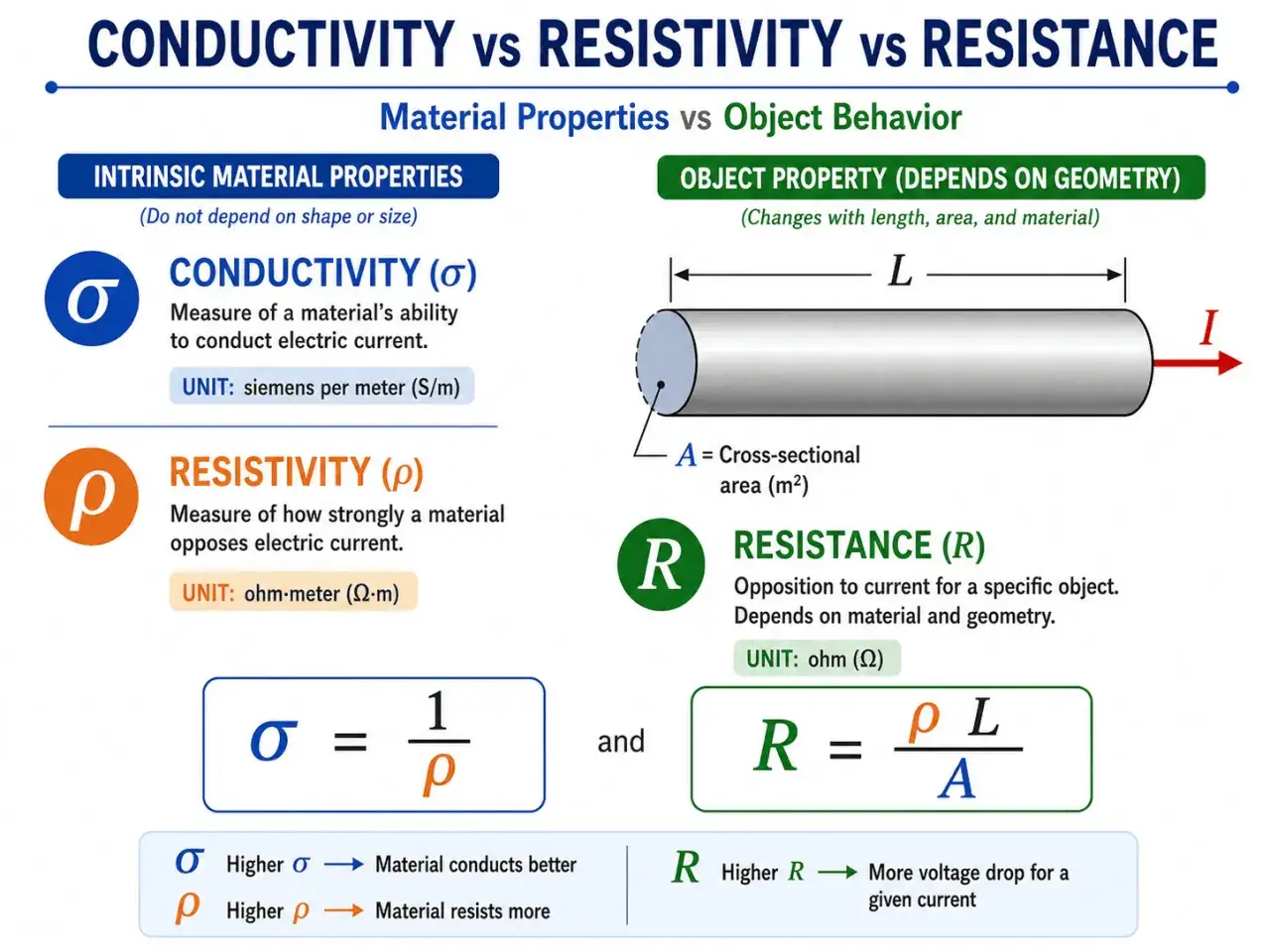

Czym jest rezystywność i czym różni się od oporu przewodu
Najprościej ujmując, rezystywność mówi, jak silnie dany materiał hamuje ruch ładunków. To cecha samego materiału, a nie jego kształtu czy długości. Dwie linki wykonane z tej samej miedzi mogą mieć zupełnie inny opór elektryczny, jeśli jedna jest dłuższa albo cieńsza.
Właśnie tu najczęściej pojawia się nieporozumienie: opór przewodu opisuje konkretny element, a rezystywność opisuje tworzywo, z którego ten element wykonano. W fizyce spotkasz też przewodność właściwą, czyli odwrotność rezystywności. Im większa przewodność właściwa, tym łatwiej materiał przewodzi prąd.
Ja patrzę na to tak: jeśli chcesz porównać materiały między sobą, interesuje cię rezystywność; jeśli chcesz policzyć zachowanie konkretnego kabla, liczy się już cały przewód. Żeby przejść z teorii do obliczeń, trzeba znać wzór i jednostki.
Jak czytać wzór i jednostkę bez wpadek
W praktyce najczęściej korzysta się z zależności R = ρ·l/A. Symbol R oznacza opór przewodu, ρ rezystywność materiału, l długość przewodu, a A pole przekroju poprzecznego. Z tego wynika prosta reguła: im przewód dłuższy, tym większy opór; im grubszy, tym mniejszy.
| Symbol | Znaczenie | Jednostka |
|---|---|---|
| R | opór przewodu | Ω |
| ρ | rezystywność materiału | Ω·m |
| l | długość odcinka | m |
| A | pole przekroju | m² |
W branży elektrycznej często spotkasz też zapis w Ω·mm²/m. To po prostu wygodniejsza forma dla przewodów, bo przekroje kabli podaje się zwykle właśnie w milimetrach kwadratowych. Miedź ma w przybliżeniu około 0,0175 Ω·mm²/m, a aluminium około 0,0282 Ω·mm²/m przy temperaturze odniesienia 20°C.
Żeby zobaczyć to na liczbach: jeśli miedziany przewód ma 10 m długości i przekrój 2,5 mm², to jego opór wyniesie około 0,07 Ω. Gdyby ten sam przekrój był dwa razy dłuższy, opór też mniej więcej by się podwoił. Taki prosty rachunek szybko pokazuje, dlaczego w instalacjach liczy się nie tylko materiał, ale też geometria przewodu. A kiedy już wiemy, jak liczyć, warto zobaczyć, od czego sam parametr zależy w realnych warunkach.
Od czego zależy w praktyce
Temperatura
W metalach rezystywność zwykle rośnie wraz z temperaturą. To efekt większego rozpraszania elektronów na drgającej sieci krystalicznej. W praktyce oznacza to, że przewód nagrzany przenosi prąd mniej „chętnie” niż ten sam przewód w temperaturze odniesienia.
W półprzewodnikach sytuacja bywa odwrotna: wraz ze wzrostem temperatury przewodnictwo często rośnie, bo pojawia się więcej nośników ładunku. Dlatego ten sam kierunek zmiany temperatury nie daje zawsze tego samego efektu w różnych klasach materiałów.
Czystość i domieszki
Im więcej zanieczyszczeń i domieszek w metalu, tym zwykle większa rezystywność. Domieszki utrudniają swobodny ruch elektronów, więc materiał stawia większy opór. W stopach zjawisko to wykorzystuje się świadomie, bo czasem właśnie wyższy opór jest potrzebny.
W półprzewodnikach domieszkowanie działa odwrotnie do intuicji osoby, która zna tylko metale: dobrze dobrane domieszki mogą znacząco poprawić przewodnictwo albo nadać materiałowi dokładnie takie własności, jakich wymaga układ elektroniczny. To ważne rozróżnienie, bo w elektronice „więcej domieszki” nie zawsze znaczy „gorzej”.
Przeczytaj również: Klasy ochronności urządzeń elektrycznych - Co oznaczają symbole?
Struktura i wady materiału
Na wynik wpływają też defekty sieci krystalicznej, naprężenia mechaniczne i mikropęknięcia. W zwykłych instalacjach elektrycznych nie analizuje się tego na poziomie laboratoryjnym, ale przy elementach precyzyjnych, rezystorach pomiarowych czy stykach ma to już znaczenie. Czasem drobny problem strukturalny daje większy efekt niż zmiana samej długości przewodnika.
Gdy spojrzymy na te trzy czynniki razem, łatwo zrozumieć, dlaczego katalogowe wartości są zawsze podawane dla określonej temperatury i warunków odniesienia. Następny krok to porównanie materiałów, bo właśnie tu widać różnice najbardziej praktycznie.
Jakie materiały przewodzą najlepiej, a jakie są celowo „słabsze”
Kiedy porównuję materiały, patrzę nie tylko na samą liczbę, ale też na to, co ona oznacza dla zastosowania. Poniższe wartości są orientacyjne i podane dla około 20°C. W realnym świecie mogą się nieco różnić w zależności od czystości, obróbki i konkretnego stopu.
| Materiał | Rezystywność [Ω·m] | Co z tego wynika |
|---|---|---|
| Srebro | 1,59 × 10-8 | Najlepszy przewodnik z metali szlachetnych, ale zbyt drogi do powszechnego użycia w kablach. |
| Miedź | 1,68 × 10-8 | Standard w instalacjach elektrycznych, bo łączy bardzo dobre przewodnictwo z rozsądną ceną. |
| Aluminium | 2,82 × 10-8 | Lżejsze i tańsze od miedzi, ale zwykle wymaga większego przekroju. |
| Złoto | 2,44 × 10-8 | Dobre na styki i połączenia, bo ma też wysoką odporność na utlenianie. |
| Konstantan | około 4,9 × 10-7 | Używany w elementach pomiarowych i oporowych, gdzie liczy się stabilność parametrów. |
| Nikrom | około 1,1 × 10-6 | Dobrze sprawdza się w grzałkach, bo zamienia energię elektryczną na ciepło. |
| Szkło | 1010–1014 | Bardzo słabo przewodzi prąd, więc działa jak izolator. |
Z tabeli widać coś ważnego: najlepszy przewodnik nie zawsze jest najlepszym wyborem użytkowym. Srebro wygrywa w czystej fizyce, ale w praktyce masowej wygrywa miedź, bo daje bardzo dobry kompromis między parametrami, ceną i trwałością. Aluminium jest z kolei częste tam, gdzie masa ma duże znaczenie, na przykład w długich liniach czy niektórych zastosowaniach energetycznych.
Stopy oporowe, takie jak nikrom czy konstantan, pokazują drugą stronę medalu. Tam wysoka rezystywność nie jest wadą, tylko zaletą, bo pozwala kontrolować grzanie albo stabilność pomiaru. To prowadzi już wprost do pytania, dlaczego ten parametr tak mocno interesuje instalatorów i projektantów systemów energetycznych.
Dlaczego ten parametr ma znaczenie w instalacjach, kablach i fotowoltaice
W instalacjach elektrycznych rezystywność przekłada się na straty mocy. Im większy opór toru prądowego, tym więcej energii zamienia się w ciepło. Zależność P = I²R jest tu bezlitosna: nawet niewielki wzrost oporu przy dużym prądzie szybko daje wyraźne straty.
Przykład jest prosty. Jeśli przez fragment toru płynie 20 A, to dodatkowe 0,05 Ω oznacza już 20 W wydzielanego ciepła. Przy 0,2 Ω będzie to 80 W. To dlatego w praktyce liczy się nie tylko materiał przewodu, ale też jego długość, przekrój, jakość zacisków i stan połączeń. W wielu awariach słabym punktem nie jest sama żyła, tylko styk.
W fotowoltaice i magazynach energii problem staje się jeszcze bardziej widoczny, bo po stronie prądu stałego duże znaczenie mają długie odcinki kabli, złącza i bezpieczniki. Nawet pozornie mała różnica w oporze może obniżyć uzysk energii albo spowodować lokalne nagrzewanie. Dlatego dobrze zaprojektowany tor prądowy to zawsze suma kilku decyzji: właściwego materiału, odpowiedniego przekroju, krótkiej trasy i solidnych połączeń.
W praktyce najbardziej opłaca się myśleć o całym układzie strat, a nie o samym kablu. To właśnie ten sposób patrzenia odróżnia dobry projekt od takiego, który działa tylko „na papierze”. A skoro wiemy już, gdzie pojawiają się problemy, warto nazwać najczęstsze błędy, które wciąż wracają.
Najczęstsze błędy przy ocenie przewodników
- Mylenie rezystywności z oporem - materiał może mieć tę samą rezystywność, ale inny przewód z tego materiału będzie miał inny opór przez różnicę długości i przekroju.
- Patrzenie tylko na nazwę metalu - „miedź” nie mówi jeszcze nic o długości toru, liczbie połączeń i warunkach pracy.
- Ignorowanie temperatury - rozgrzany przewód zachowuje się inaczej niż przewód w temperaturze odniesienia, a to zmienia straty i margines bezpieczeństwa.
- Pomijanie styków - luźny zacisk, utlenione połączenie albo źle wykonany terminal potrafią wprowadzić więcej problemów niż sam odcinek kabla.
- Porównywanie przewodów bez przekroju - grubość żyły często ma większy wpływ na opór niż różnice między podobnymi materiałami.
Jeżeli miałbym wskazać jeden błąd, który najczęściej kosztuje najwięcej, byłoby to właśnie traktowanie samego materiału jako całej odpowiedzi. W rzeczywistości liczy się układ: materiał, geometria, temperatura i jakość połączeń. Z tego wynika już ostatnia, najbardziej praktyczna wskazówka.
Co warto sprawdzać, zanim wybierzesz przewód do konkretnego zadania
Gdy oceniam przewód, zaczynam od trzech pytań: jaki prąd ma przenieść, jak długa będzie trasa i w jakiej temperaturze będzie pracował. Dopiero później schodzę do szczegółów, takich jak rodzaj żyły, izolacja czy sposób prowadzenia kabla. Taka kolejność zwykle daje lepszy efekt niż zaczynanie od samej nazwy materiału.
W energetyce i fotowoltaice najbardziej opłaca się myśleć o przewodniku jako o elemencie całego systemu, a nie o odrębnej części. Dobrze dobrany materiał pomaga, ale równie ważne są poprawne zaciski, rozsądna długość trasy i unikanie zbędnych połączeń. To właśnie te detale najczęściej decydują, czy instalacja będzie pracować chłodno, stabilnie i bez strat, które po czasie robią się zauważalne.
Jeśli zapamiętasz tylko jedną rzecz, niech będzie prosta: sam parametr materiału to dopiero początek. Dopiero połączenie go z długością przewodu, przekrojem i temperaturą daje odpowiedź, czy dany tor prądowy naprawdę jest dobrze zaprojektowany.
