Układ do odwracania kierunku obrotów silnika DC jest prosty na schemacie, ale w praktyce decyduje o tym, czy napęd będzie pracował pewnie, cicho i bezpiecznie. W automatyce taki driver wykorzystuje się wszędzie tam, gdzie trzeba płynnie zmieniać kierunek, hamować silnik i sterować nim sygnałem z mikrokontrolera lub PLC. Poniżej wyjaśniam, jak działa mostek H, gdzie ma sens w instalacjach oraz na co zwrócić uwagę przy doborze elementów.
Najważniejsze rzeczy o sterowaniu silnikiem przez mostek H
- To układ, który pozwala zmieniać polaryzację na zaciskach silnika DC, a więc odwracać kierunek jego obrotów.
- W praktyce odpowiada też za hamowanie, pracę jałową i sterowanie prędkością przez PWM.
- W automatyce spotkasz go m.in. w siłownikach, napędach bram, trackerach solarnych i prostych robotach.
- Najważniejsze przy doborze są: napięcie zasilania, prąd rozruchowy, chłodzenie i zabezpieczenia przed zwarciem.
- Przekaźniki kuszą prostotą, ale przy częstym przełączaniu i PWM zwykle przegrywają z driverem tranzystorowym.
Czym jest mostek H i po co się go stosuje

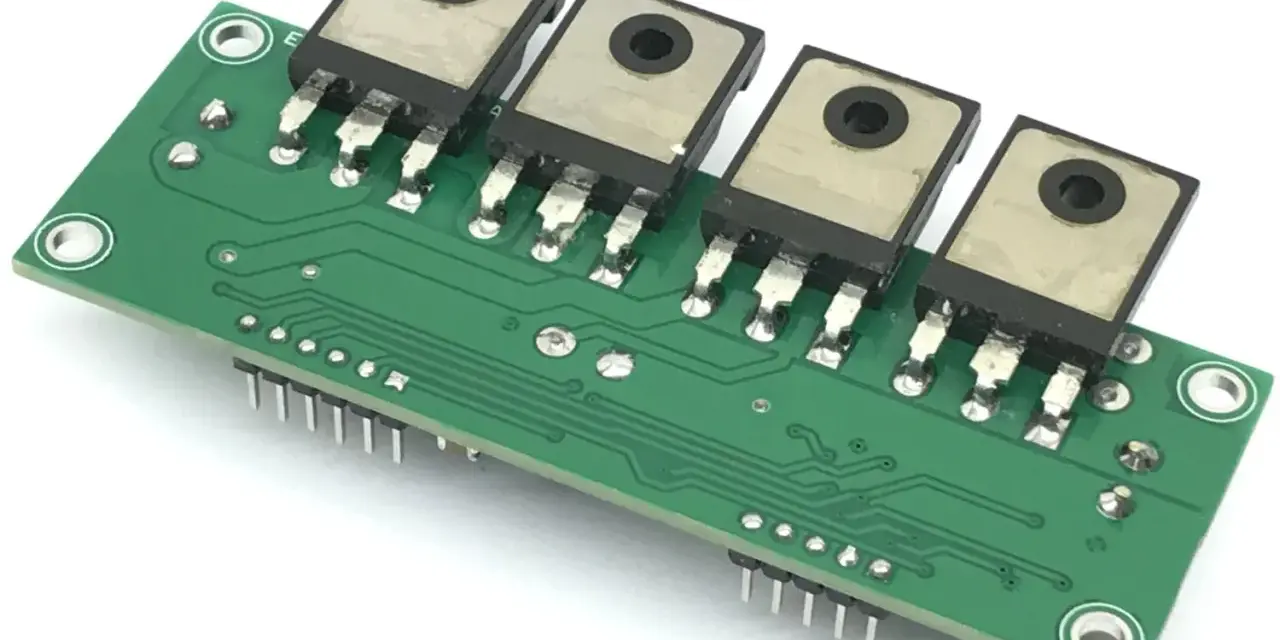

Najprościej mówiąc, to układ złożony z czterech elementów przełączających, najczęściej tranzystorów MOSFET, który pozwala podać na silnik DC napięcie w jednej albo drugiej polaryzacji. Dzięki temu jeden napęd może obracać się w prawo i w lewo bez ręcznego przepinania przewodów. W materiałach Texas Instruments dobrze widać, że do dwukierunkowej pracy szczotkowego silnika DC potrzeba właśnie pełnego mostka z czterech tranzystorów, a nie jednego prostego klucza.
W automatyce taki układ jest praktyczny, bo łączy dwie rzeczy, które często są potrzebne jednocześnie: odwracanie kierunku i sterowanie prędkością. Jednym sygnałem z kontrolera wybierasz kierunek, drugim regulujesz PWM, czyli w skrócie szerokość impulsów zasilających silnik. Z perspektywy projektanta to duże uproszczenie, bo nie trzeba budować osobnego toru dla każdego kierunku.
Warto też odróżnić samą ideę mostka od konkretnego układu scalonego. Na rynku znajdziesz proste drivery dla małych silników 6-12 V, ale też rozwiązania pracujące przy 40-50 V i większych prądach, z ograniczeniem prądu, pomiarem prądu i zabezpieczeniem termicznym. Im bardziej wymagające zastosowanie, tym bardziej opłaca się kupić gotowy driver zamiast składać wszystko z osobnych tranzystorów.
Gdy rozumiesz już rolę układu, łatwiej przejść do tego, co dzieje się w czterech podstawowych stanach pracy.
Jak działa w czterech stanach sterowania
Najważniejsza zasada jest prosta: w zależności od tego, które tranzystory przewodzą, silnik dostaje napięcie o jednej lub drugiej polaryzacji albo zostaje odłączony od zasilania. Dokładna logika pinów zależy od konkretnego drivera, ale koncepcja pozostaje taka sama.
| Stan pracy | Co dzieje się na silniku | Po co się go używa |
|---|---|---|
| Jazda do przodu | Na zaciskach pojawia się jedna polaryzacja napięcia | Standardowy ruch napędu w jednym kierunku |
| Jazda do tyłu | Polaryzacja jest odwrócona | Zmiana kierunku bez przepinania przewodów |
| Coast, czyli bieg swobodny | Silnik jest odłączony i wytraca obroty naturalnie | Gdy nie chcesz hamować gwałtownie |
| Brake, czyli hamowanie | Zaciski są zwarte lub sterownik wymusza szybkie wytracenie energii | Do szybkiego zatrzymania napędu |
Tu pojawia się ważny szczegół, który początkujący często pomijają: hamowanie to nie to samo co odcięcie zasilania. Jeśli odetniesz zasilanie, silnik zwykle jeszcze chwilę się kręci. Jeśli włączysz hamowanie dynamiczne, energia kinetyczna jest rozpraszana znacznie szybciej, ale rosną wymagania wobec drivera i chłodzenia. To ma znaczenie zwłaszcza w siłownikach, napędach bram i mechanizmach pozycjonujących, gdzie trzeba zatrzymać ruch w przewidywalnym miejscu.
W praktyce dochodzi jeszcze PWM. Sterownik bardzo szybko włącza i wyłącza tranzystory, a średnia wartość napięcia decyduje o prędkości obrotowej. Trzeba jednak pilnować tzw. dead-time, czyli krótkiego czasu martwego między przełączaniem tranzystorów. Jeśli tego zabraknie, pojawia się shoot-through, czyli chwilowe zwarcie zasilania przez jednoczesne przewodzenie górnego i dolnego klucza. To jeden z najszybszych sposobów na uszkodzenie układu.
Skoro wiesz już, jak układ pracuje, warto zobaczyć, gdzie naprawdę daje przewagę w automatyce i instalacjach energetycznych.
Gdzie sprawdza się w automatyce i energetyce
Najbardziej naturalne zastosowania to napędy, które muszą regularnie zmieniać kierunek. W praktyce są to między innymi siłowniki liniowe, małe bramy, rolety techniczne, podajniki, roboty mobilne, mechanizmy pozycjonowania i proste układy regulacji. W sektorze związanym z energią i fotowoltaiką spotyka się go także w trackerach solarnych, czyli konstrukcjach ustawiających panele pod właściwym kątem względem słońca.
To właśnie w takich zastosowaniach mostek H ma największy sens. Przykład z trackerem jest dobry, bo pokazuje praktyczną różnicę między „silnik działa” a „napęd działa dobrze”. Sam ruch to za mało. Liczy się precyzyjny start, płynne zatrzymanie, odporność na podmuchy wiatru i pewne odtworzenie pozycji po zaniku zasilania. Bez odpowiedniego sterowania bardzo łatwo o szarpanie albo o zbyt duże obciążenie mechaniczne.
Warto też pamiętać, że w automatyce sam silnik nigdy nie pracuje w próżni. Obok niego zwykle są krańcówki, czujnik pozycji, bezpiecznik, czasem enkoder i logika nadrzędna. Z perspektywy projektowej driver jest tylko jednym z elementów łańcucha, ale to on często decyduje o tym, czy układ będzie reagował stabilnie, czy zacznie generować zakłócenia i błędy po stronie sterownika.
To prowadzi do kolejnego pytania: jak dobrać rozwiązanie, które naprawdę wytrzyma konkretny silnik, a nie tylko dobrze wygląda na papierze.
Jak dobrać sterownik do konkretnego silnika
Tu najważniejsze jest nie napięcie z tabliczki, tylko prąd rozruchowy i prąd zablokowania. W wielu silnikach DC ten drugi potrafi być kilka razy większy niż prąd pracy przy nominalnym obciążeniu. Dlatego driver dobieram nie pod „średni pobór”, tylko pod realne obciążenia: start, hamowanie i możliwe zacięcie mechanizmu.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Gotowy driver z mostkiem H | Małe i średnie napędy, szybkie wdrożenie | Prosty montaż, PWM, często zabezpieczenia i pomiar prądu | Limit prądu i konieczność odprowadzenia ciepła |
| Własny mostek na MOSFET-ach | Większe prądy i projekt szyty na miarę | Pełna kontrola nad parametrami, dobra sprawność | Trudniejszy projekt, dead-time, większe ryzyko błędu |
| Przekaźniki | Rzadkie przełączanie i brak potrzeby PWM | Łatwe do zrozumienia, tanie w prostych układach | Zużycie styków, głośna praca, brak precyzyjnej regulacji |
Praktyczna reguła, z której korzystam najczęściej, jest prosta: wybieram sterownik z zapasem co najmniej 20-30% względem prądu ciągłego, a przy obciążeniach z dużym rozruchem patrzę jeszcze na prąd szczytowy i warunki chłodzenia. Jeśli układ ma pracować długo pod obciążeniem, samo „na styk” zwykle kończy się przegrzewaniem. Texas Instruments w swoich rozwiązaniach dla napędów DC mocno podkreśla właśnie integrację ograniczenia prądu i ochrony termicznej, bo to realnie zwiększa odporność całego systemu.
W układach zasilanych z 12 V albo 24 V to szczególnie istotne, bo źle dobrany sterownik potrafi działać poprawnie na stole, a po zamknięciu w obudowie nagle zaczyna gubić ruch albo wyłączać się przy większym obciążeniu. Dobry dobór nie polega więc na wyborze „najmocniejszego” układu, tylko takiego, który ma rozsądny margines, sensowne zabezpieczenia i miejsce na odprowadzenie ciepła.
Gdy dobór jest już za nami, zostają najczęstsze błędy, które psują nawet poprawny projekt.
Najczęstsze błędy, które kończą się przegrzaniem lub zakłóceniami
W praktyce widzę te same potknięcia bardzo często. Są banalne, ale potrafią zniszczyć układ szybciej niż skomplikowany błąd projektowy.
- Brak zapasu prądowego - sterownik pracuje poprawnie tylko do pierwszego cięższego startu albo zacięcia mechanizmu.
- Zbyt długie przewody mocy - zwiększają spadki napięcia i potrafią wprowadzać zakłócenia do części logicznej.
- Brak porządnego odsprzęgania - przy skoku prądu mikrokontroler się resetuje albo układ zachowuje się niestabilnie.
- Ignorowanie ciepła - tranzystory i ścieżki się nagrzewają, a sprawność spada szybciej niż zakładano.
- Brak krańcówek lub ograniczenia czasu pracy - napęd dobija do końca mechaniki i nadal próbuje pracować.
- Mylenie hamowania z odłączeniem - system zatrzymuje się nieprzewidywalnie albo zbyt agresywnie.
Do tego dochodzi jeszcze jeden problem, który szczególnie lubi małe systemy oparte na mikrokontrolerach: wspólna masa i poprawne prowadzenie prądu. Jeśli część sterująca i część mocy nie mają sensownie zaprojektowanego odniesienia, pojawiają się fałszywe odczyty, zakłócenia na wejściach i trudne do wytłumaczenia restarty. To nie jest detal, tylko fundament całego projektu.
Dlatego zanim przejdziesz do uruchamiania, warto mieć prosty plan działania, a nie tylko schemat połączeń.
Jak zbudować prosty i pewny układ sterowania
Jeśli projektuję mały napęd, idę zwykle tą samą kolejnością. Najpierw określam parametry silnika, potem dobieram driver, a dopiero na końcu dopracowuję logikę sterowania. To oszczędza czas i ogranicza liczbę niespodzianek przy pierwszym uruchomieniu.
- Sprawdzam napięcie znamionowe silnika i realny prąd pracy, ale przede wszystkim prąd rozruchowy.
- Wybieram driver z zapasem, który uwzględnia także temperaturę otoczenia i sposób montażu.
- Dodaję zabezpieczenie nadprądowe i porządne odsprzęganie zasilania blisko układu mocy.
- Planuję sposób zmiany kierunku, hamowania i zatrzymania awaryjnego.
- Jeśli napęd ma pracować precyzyjnie, dokładam krańcówki albo enkoder zamiast liczyć wyłącznie na czas pracy.
W prostych systemach najlepiej sprawdza się architektura: sterownik nadrzędny, driver H-bridge, silnik i czujniki bezpieczeństwa. Dzięki temu logika jest czytelna, a ewentualna awaria łatwiejsza do zlokalizowania. W instalacjach fotowoltaicznych i automatyce budynkowej taki układ bywa szczególnie wygodny, bo pozwala szybko połączyć niezawodność z prostym serwisem.
Jeżeli projekt ma być naprawdę pewny, nie pomijam testu pod obciążeniem. Silnik bez obciążenia mówi niewiele. Dopiero pod realnym mechanizmem widać, czy driver nie grzeje się za mocno, czy zasilacz nie siada i czy hamowanie nie jest zbyt agresywne dla przekładni.
Na końcu zostaje najważniejsza rzecz: nie szukać „najbardziej efektownego” rozwiązania, tylko takiego, które będzie przewidywalne w długiej pracy.
W małych napędach najlepiej wygrywa prostota i zapas bezpieczeństwa
Gdybym miał sprowadzić cały temat do jednej praktycznej zasady, powiedziałbym tak: do automatyki warto wybierać takie rozwiązanie, które ma zapas prądu, sensowne chłodzenie i jasną logikę stanów pracy. Właśnie dlatego gotowe drivery z mostkiem H tak dobrze sprawdzają się w małych i średnich napędach. Oszczędzają czas, upraszczają uruchomienie i dają funkcje, które w dyskretnym układzie trzeba by budować samemu.
Nie znaczy to jednak, że zawsze są najlepsze. Jeśli masz bardzo duży prąd, nietypowe warunki środowiskowe albo wysokie wymagania co do sprawności, własny układ na MOSFET-ach może być lepszy. W większości praktycznych zastosowań, zwłaszcza tam, gdzie napęd pracuje cyklicznie i ma reagować przewidywalnie, wygrywa jednak dobrze dobrany, prosty driver z odpowiednimi zabezpieczeniami.
Jeśli patrzysz na układ z perspektywy automatyki, nie traktuj go jak samego „przełącznika kierunku”. To element, który wpływa na kulturę pracy całego mechanizmu, na trwałość silnika i na stabilność sterowania. Właśnie dlatego warto dobrać go spokojnie, z zapasem i pod realne warunki, a nie tylko pod parametry z pierwszego wrażenia.
