Ten artykuł wyjaśnia, czym jest zacisk "COM" w elektryce, jaką pełni funkcję i dlaczego jest kluczowy w wielu instalacjach. Dowiesz się, jak działa w połączeniu ze stykami NO i NC, poznasz jego praktyczne zastosowania oraz nauczysz się unikać typowych błędów podczas pracy z nim, co jest niezbędne dla bezpieczeństwa i prawidłowego działania obwodów.
COM w elektryce to wspólny punkt przełączania kluczowy dla działania wielu urządzeń.
- COM oznacza "Common" (wspólny) i jest centralnym punktem odniesienia w obwodach elektrycznych, zwłaszcza w przełącznikach i przekaźnikach.
- Współpracuje ze stykami NO (Normally Open normalnie otwarty) i NC (Normally Closed normalnie zamknięty), tworząc system przełączający.
- Znajdziesz go w przełącznikach oświetleniowych, przekaźnikach, termostatach, systemach alarmowych, a także jako gniazdo w miernikach uniwersalnych.
- Nie jest to samo co masa (GND) ani zaciski zasilające (L faza, N neutralny); pomyłki w podłączeniu mogą być niebezpieczne.
- Zawsze odłączaj zasilanie przed wykonaniem jakichkolwiek podłączeń, aby zapewnić bezpieczeństwo pracy.

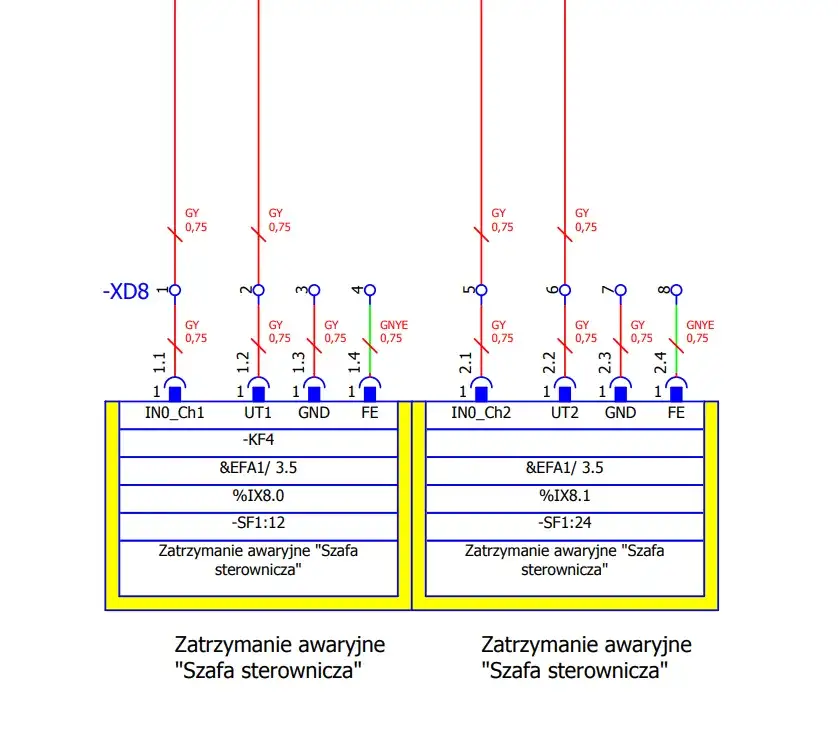

COM, czyli "Common": Dlaczego ten punkt jest sercem każdego przełącznika?
W świecie elektryki, gdzie precyzja i niezawodność są kluczowe, często spotykamy się z różnymi oznaczeniami zacisków. Jednym z nich, niezwykle ważnym, jest COM, czyli skrót od angielskiego słowa "Common", co oznacza "wspólny". Z mojego doświadczenia wiem, że to właśnie ten zacisk stanowi centralny punkt odniesienia dla przełączania sygnałów lub zasilania w wielu obwodach elektrycznych. Zazwyczaj to właśnie do niego doprowadzamy zasilanie lub sygnał sterujący, który ma być następnie przekierowany.
Zacisk COM niemal zawsze występuje w parze ze stykami NO (Normally Open normalnie otwarty) i/lub NC (Normally Closed normalnie zamknięty), tworząc zintegrowany i niezwykle efektywny system przełączający. Bez niego, wiele urządzeń, które na co dzień uznajemy za oczywiste, po prostu nie mogłoby działać.
Prosta definicja dla każdego: Pomyśl o COM jak o "zwrotnicy" dla prądu
Aby w pełni zrozumieć funkcję zacisku COM, wyobraź sobie go jako zwrotnicę kolejową dla prądu. Tak jak zwrotnica decyduje, na który tor wjedzie pociąg, tak COM kieruje przepływ prądu do styku NO lub NC, w zależności od aktualnego stanu przełącznika. To jest jego podstawowa rola być punktem, z którego prąd "rozgałęzia się" na różne ścieżki, sterując tym samym działaniem podłączonych urządzeń. Dzięki tej analogii, nawet osoby bez zaawansowanej wiedzy technicznej mogą łatwo pojąć jego kluczową rolę w obwodzie.
Jak działa trio COM, NO i NC w obwodach elektrycznych?
Rozumienie działania zacisku COM jest niepełne bez poznania jego bliskich współpracowników: styków NO i NC. Razem tworzą one dynamiczny duet, a właściwie trio, które umożliwia precyzyjne sterowanie przepływem prądu w niemal każdym urządzeniu przełączającym. To zintegrowany system, który pozwala na realizację skomplikowanych funkcji w prosty sposób.
Styk NO (Normally Open): Kiedy obwód jest domyślnie otwarty?
Styk NO, czyli Normally Open (normalnie otwarty), to taki, który w stanie spoczynku czyli kiedy przełącznik nie jest aktywny pozostaje otwarty. Oznacza to, że prąd nie może przez niego przepływać, a obwód jest przerwany. Dopiero gdy aktywujemy przełącznik (na przykład naciśniemy przycisk dzwonka, zamkniemy drzwi, czy też przekaźnik zostanie załączony), styk COM łączy się z NO. W tym momencie obwód zostaje zamknięty, a prąd może swobodnie płynąć, uruchamiając podłączone urządzenie, na przykład zapalając światło.
Styk NC (Normally Closed): Dlaczego prąd płynie bez naszej ingerencji?
Z kolei styk NC, czyli Normally Closed (normalnie zamknięty), działa dokładnie odwrotnie do NO. W stanie spoczynku, bez żadnej ingerencji, obwód jest zamknięty, co oznacza, że prąd przez niego płynie. To jest jego domyślny stan. Dopiero po aktywacji przełącznika (np. naciśnięciu przycisku, otwarciu drzwi) styk COM rozłącza się z NC, przerywając obwód. Może to być wykorzystane do wyłączania urządzenia lub sygnalizowania określonego stanu, na przykład otwarcia okna w systemie alarmowym.

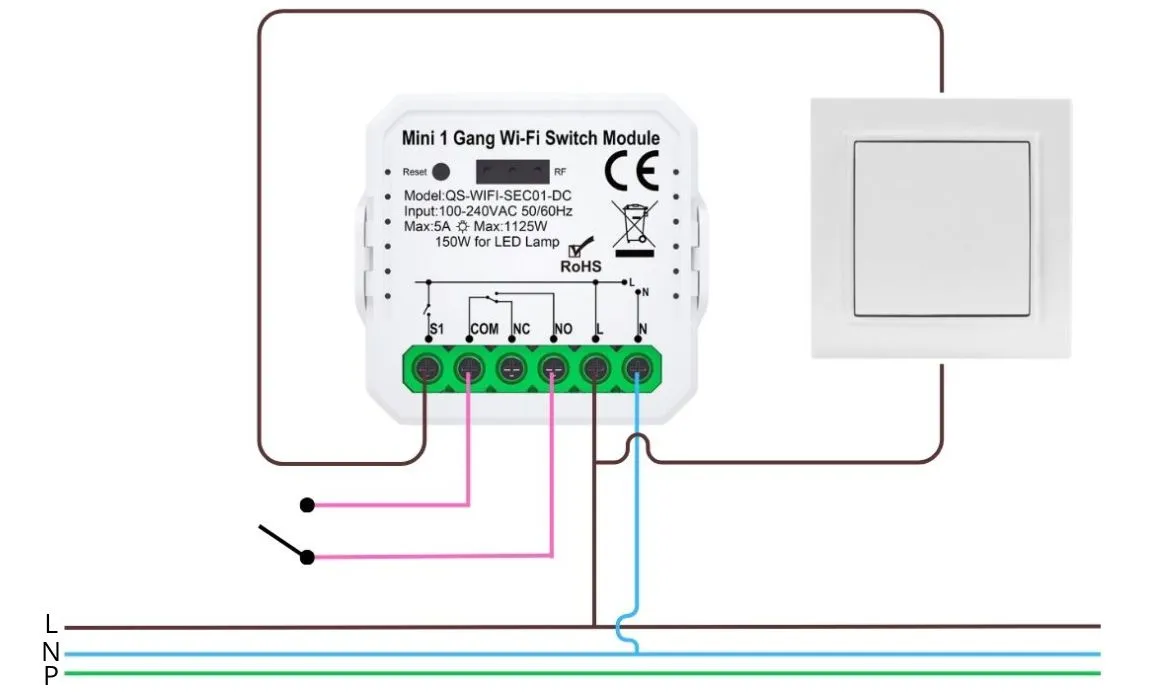

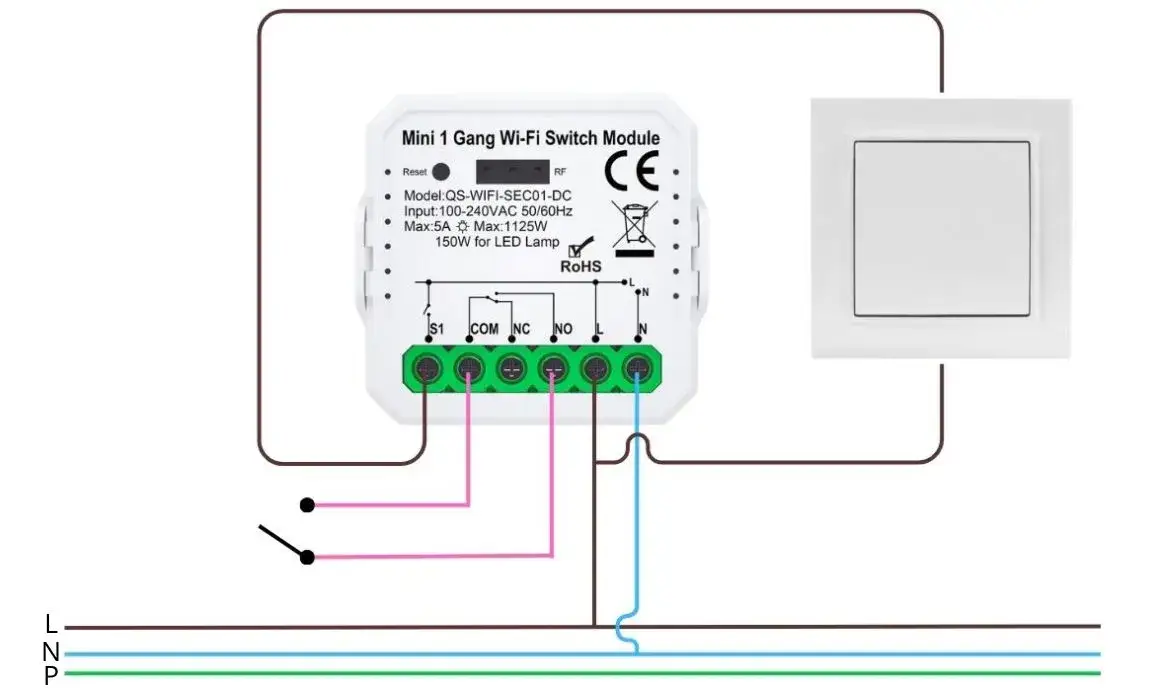

Wizualizacja działania: Prosty schemat, który rozjaśni Ci wszystko
Wyobraźmy sobie prosty włącznik światła. Do zacisku COM doprowadzamy fazę zasilania. Jeśli chcemy, aby światło zapalało się po naciśnięciu włącznika, podłączamy żarówkę do styku NO. W stanie spoczynku obwód jest otwarty światło zgaszone. Po naciśnięciu włącznika, COM łączy się z NO, zamykając obwód i zapalając żarówkę. Jeśli natomiast chcielibyśmy, aby światło było domyślnie włączone i gasło po naciśnięciu, podłączylibyśmy żarówkę do styku NC. Wtedy w stanie spoczynku obwód byłby zamknięty (światło świeci), a po naciśnięciu włącznika, COM rozłączyłby się z NC, przerywając obwód i gasząc żarówkę. To pokazuje, jak elastyczne i fundamentalne jest to trio w projektowaniu obwodów.
Gdzie spotkasz zacisk COM na co dzień? Praktyczne zastosowania
Zacisk COM, choć często niewidoczny dla przeciętnego użytkownika, jest wszechobecny w naszym otoczeniu. Od prostych instalacji domowych po zaawansowane systemy automatyki jego rola jest nie do przecenienia. Przyjrzyjmy się kilku kluczowym obszarom, w których COM odgrywa fundamentalną rolę.
Oświetlenie w domu: Rola COM w przełącznikach schodowych i krzyżowych
Pewnie każdy z nas spotkał się z sytuacją, gdy można włączyć lub wyłączyć światło z kilku różnych miejsc, na przykład na początku i końcu korytarza, czy na różnych piętrach domu. To właśnie zacisk COM jest kluczowym elementem, który umożliwia takie sterowanie w przełącznikach schodowych i krzyżowych. Dzięki niemu sygnał zasilający może być przekierowywany między różnymi punktami, zapewniając wygodę i funkcjonalność w naszych domowych instalacjach oświetleniowych.

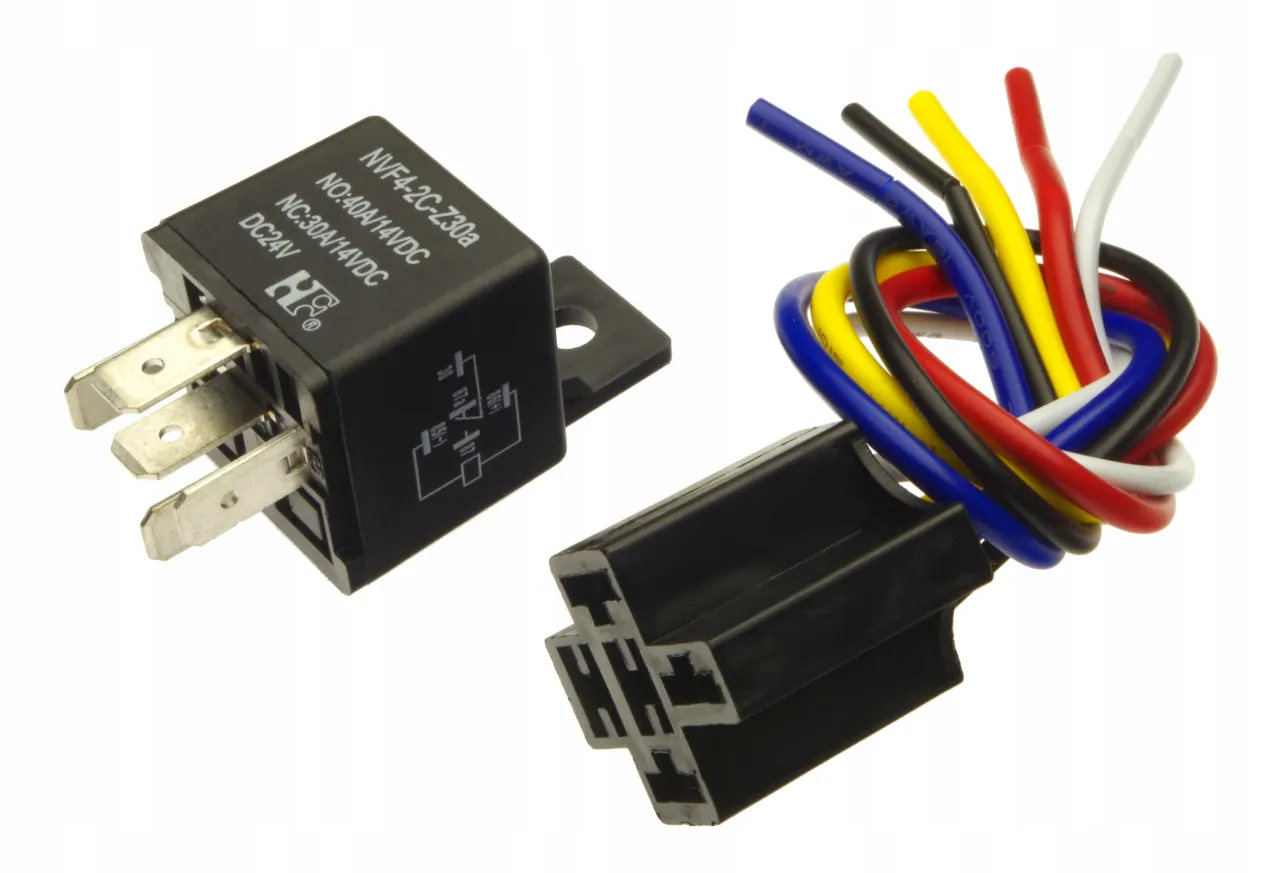

Mózg automatyki: Jak przekaźniki i styczniki wykorzystują COM do sterowania?
W automatyce domowej i przemysłowej, gdzie często sterujemy urządzeniami o dużej mocy za pomocą niskonapięciowych sygnałów, przekaźniki i styczniki są niezastąpione. W tych urządzeniach COM pełni rolę wejścia sygnałowego lub zasilającego. To właśnie do niego podłączamy sygnał sterujący, który następnie, poprzez wewnętrzne styki, załącza lub wyłącza obwód mocy. Dzięki temu możemy bezpiecznie sterować na przykład silnikami, grzałkami czy pompami, izolując obwód sterujący od obwodu wykonawczego.
Ciepło pod kontrolą: Zacisk COM w termostatach i regulatorach ogrzewania
Termostaty i regulatory ogrzewania to kolejne urządzenia, w których COM odgrywa istotną rolę. W większości domowych systemów grzewczych, termostat nie załącza bezpośrednio pieca czy pompy ciepła, ale wysyła sygnał sterujący. Zacisk COM w termostacie jest punktem, do którego doprowadzamy zasilanie lub sygnał, który ma sterować pracą urządzenia grzewczego. Na podstawie pomiaru temperatury, termostat przełącza ten sygnał na styk NO lub NC, włączając lub wyłączając ogrzewanie, co pozwala na utrzymanie komfortowej temperatury i oszczędność energii.
Bezpieczeństwo i alarmy: Kluczowa funkcja COM w systemach zabezpieczeń
W systemach alarmowych, gdzie niezawodność jest priorytetem, zacisk COM jest kluczowym punktem podłączenia dla różnego rodzaju czujników, takich jak czujniki ruchu, dymu czy otwarcia drzwi/okien. Często jest on spolaryzowany na określone napięcie (np. 13,8 V), które służy do zasilania tych czujników. Sygnał z czujnika, informujący o wykryciu zagrożenia, jest następnie przesyłany do centrali alarmowej, która podejmuje odpowiednie działania. Bez stabilnego i dobrze zdefiniowanego punktu COM, działanie całego systemu bezpieczeństwa byłoby niemożliwe.
Nowoczesne instalacje: Czy COM ma znaczenie w fotowoltaice i Smart Home?
W erze Smart Home i rosnącej popularności fotowoltaiki, zacisk COM również znajduje swoje zastosowanie. Chociaż nie jest on bezpośrednim elementem paneli fotowoltaicznych czy inwerterów, pojawia się w urządzeniach peryferyjnych systemów PV. Mam tu na myśli przekaźniki sterujące, które mogą załączać dodatkowe obciążenia w momencie nadprodukcji energii, czy też systemy zarządzania energią (EMS), które optymalizują zużycie. W automatyce budynkowej zintegrowanej z fotowoltaiką, zacisk COM jest wykorzystywany w modułach sterujących, które na przykład włączają ogrzewanie wody użytkowej, gdy panele generują nadwyżkę prądu. To pokazuje, jak uniwersalny jest ten koncept w nowoczesnych instalacjach.

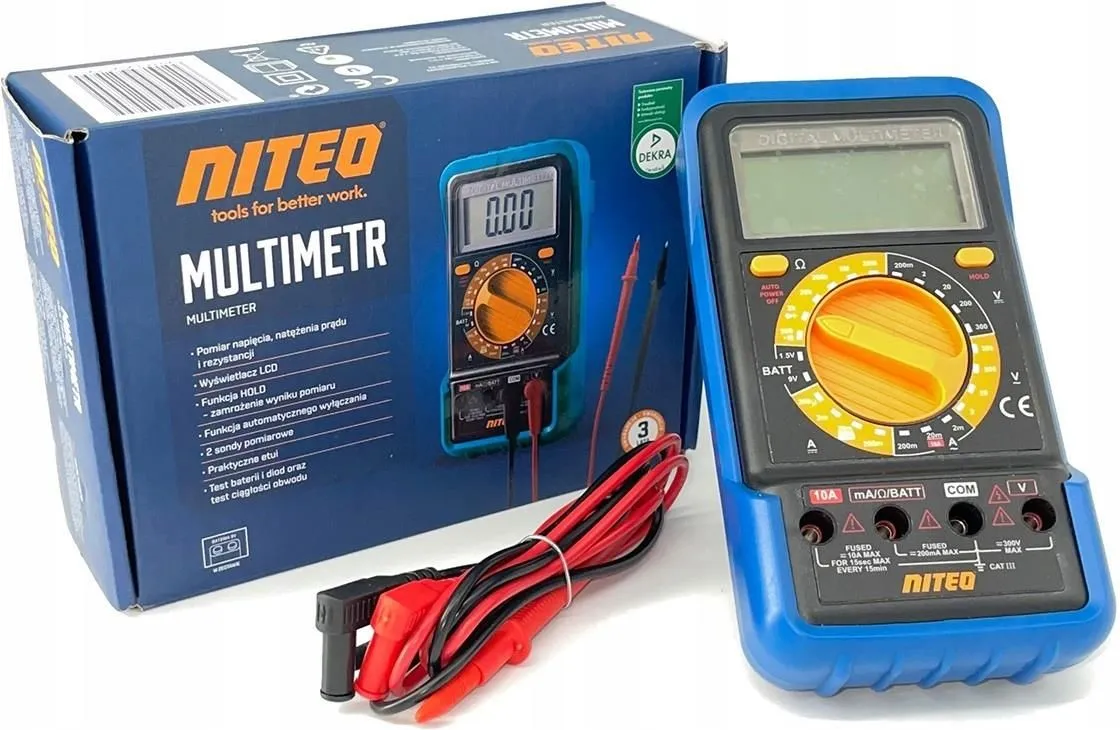

Zacisk COM w mierniku uniwersalnym podstawa precyzyjnych pomiarów
Kiedy sięgam po multimetr, aby dokonać pomiarów, wiem, że bez prawidłowego podłączenia sond, żaden odczyt nie będzie wiarygodny. Kluczową rolę odgrywa tu właśnie zacisk COM, który w miernikach uniwersalnych ma swoje specyficzne i niezmienne przeznaczenie.
Dlaczego czarny przewód zawsze trafia do gniazda COM?
W multimetrach gniazdo COM jest portem wspólnym, czyli masą odniesienia dla wszystkich pomiarów. Niezależnie od tego, czy mierzymy napięcie, prąd, rezystancję czy ciągłość obwodu, czarny przewód pomiarowy (sonda) zawsze musi być podłączony do gniazda oznaczonego jako COM. Jest to standard, który zapewnia spójność i poprawność odczytów, a także bezpieczeństwo użytkowania urządzenia.
Jak prawidłowo używać multimetru z wykorzystaniem portu COM?
Prawidłowe użycie multimetru z portem COM jest proste, ale wymaga przestrzegania kilku kroków, które zawsze powtarzam moim kursantom:
- Podłącz czarny przewód pomiarowy do gniazda COM. To jest punkt wyjścia dla każdego pomiaru.
- Podłącz czerwony przewód pomiarowy do odpowiedniego gniazda, w zależności od mierzonej wielkości. Jeśli mierzysz napięcie, rezystancję lub mały prąd, użyj gniazda oznaczonego np. VΩmA. Jeśli mierzysz duży prąd (np. powyżej 200 mA), podłącz czerwony przewód do gniazda 10A (lub innego oznaczonego dla dużych prądów).
- Wybierz odpowiedni zakres pomiarowy na multimetrze. Zawsze zaczynaj od najwyższego zakresu, aby uniknąć uszkodzenia miernika, a następnie stopniowo zmniejszaj go dla uzyskania precyzyjniejszego odczytu.
- Wykonaj pomiar, dotykając sondami odpowiednich punktów w obwodzie. Czarna sonda (COM) jest punktem odniesienia, a czerwona sonda mierzy potencjał względem tego punktu.
Bezpieczeństwo i typowe błędy przy pracy z zaciskiem COM
Praca z elektrycznością zawsze wymaga ostrożności i świadomości potencjalnych zagrożeń. Zacisk COM, choć wydaje się prosty, jest często źródłem błędów, które mogą prowadzić do uszkodzenia sprzętu, a co gorsza zagrożenia dla zdrowia. Dlatego tak ważne jest, aby zrozumieć kluczowe różnice i unikać typowych pomyłek.
Czy COM to to samo co masa (GND)? Wyjaśniamy kluczową różnicę!
To jedno z najczęstszych pytań, jakie słyszę, i muszę to jasno powiedzieć: chociaż często są mylone, COM i GND (Ground masa) to nie zawsze to samo! Masa (GND) to zazwyczaj punkt o potencjale zerowym, stanowiący odniesienie dla napięć w układzie. Jest to często punkt połączony z uziemieniem. Natomiast COM to punkt wspólny dla przełączania, który może być celowo spolaryzowany na innym potencjale niż zero. Na przykład, w niektórych systemach alarmowych COM może mieć potencjał 5V lub 13,8V, co jest celowym zabiegiem projektowym. Mylenie tych dwóch pojęć może prowadzić do nieprawidłowego działania obwodu lub nawet uszkodzenia komponentów.
Kategoryczny błąd: Dlaczego nigdy nie wolno mylić COM z zaciskiem fazowym (L) lub neutralnym (N)?
To jest błąd, którego absolutnie nie wolno popełnić. Zacisk COM jest elementem obwodu sterującego, a nie bezpośrednio zaciskiem zasilania sieciowego (L faza, N neutralny). Podłączenie zacisku COM bezpośrednio do fazy lub przewodu neutralnego sieci 230V, zwłaszcza w urządzeniach niskonapięciowych lub sterujących, może mieć katastrofalne konsekwencje. Grozi to natychmiastowym zwarciem, uszkodzeniem urządzenia, a co najważniejsze poważnym zagrożeniem dla zdrowia, a nawet życia, w wyniku porażenia prądem. Zawsze upewnij się, że znasz przeznaczenie każdego zacisku przed podłączeniem.
Przeczytaj również: UPS: Co to jest? Klucz do bezpieczeństwa Twojej elektroniki i domu!
Co się stanie, gdy pomylisz podłączenie do NO i NC?
Na szczęście, pomyłka w podłączeniu przewodu do niewłaściwego styku (NO zamiast NC lub odwrotnie) zazwyczaj nie jest tak niebezpieczna jak pomylenie COM z zasilaniem sieciowym, ale i tak prowadzi do frustrujących konsekwencji. W najlepszym wypadku, urządzenie będzie działać w sposób odwrotny do zamierzonego. Na przykład, jeśli chciałeś, aby światło włączało się po naciśnięciu przycisku, a podłączyłeś je do NC, światło będzie świecić domyślnie i zgaśnie po naciśnięciu. W systemach alarmowych może to oznaczać, że alarm włączy się, gdy drzwi będą zamknięte, a wyłączy po ich otwarciu. Zawsze dokładnie sprawdzaj schemat podłączenia i testuj działanie obwodu po jego złożeniu.
