Domofon - schemat podłączenia, kolory przewodów i błędy

21 lipca 2026

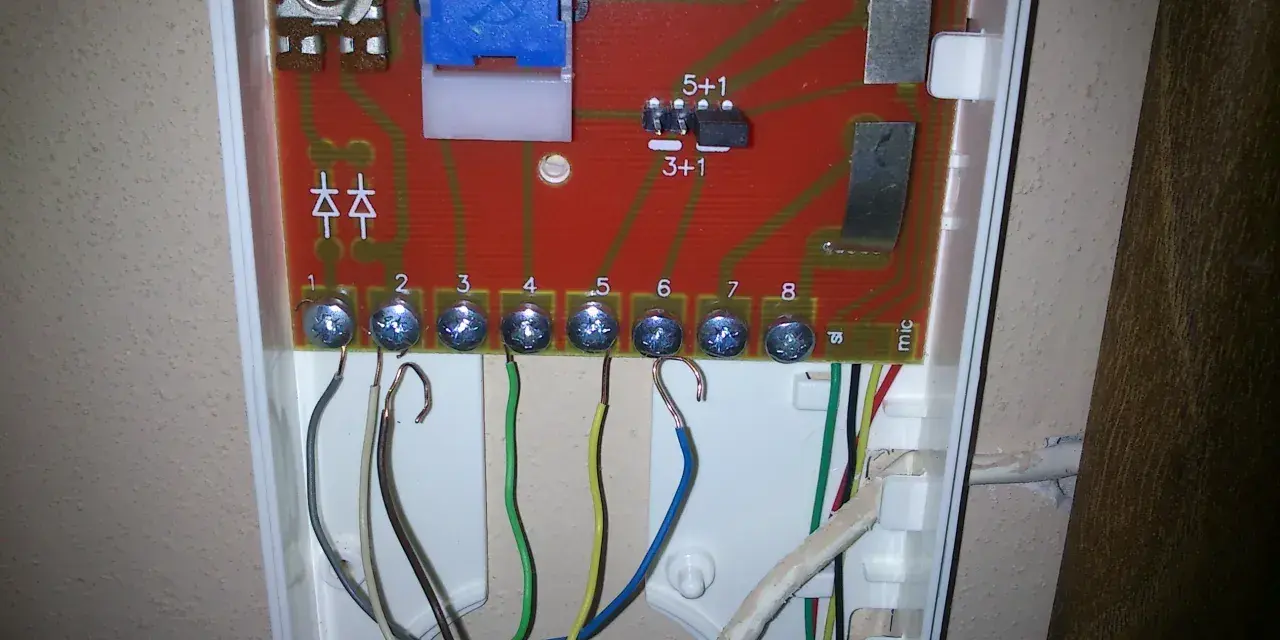

Schemat podłączenia domofonu: widoczne zaciski od 1 do 8, kable w różnych kolorach (zielony, żółty, niebieski, czarny, czerwony) oraz oznaczenia "5+1", "3+1", "mic".

Spis treści

Domofon wygląda na prosty układ, ale w praktyce najwięcej czasu zabiera nie samo przykręcenie przewodów, tylko ich poprawna identyfikacja. W domofonie liczą się przede wszystkim zaciski, typ systemu i dokumentacja producenta, a kolory żył są tylko pomocą - czasem bardzo przydatną, a czasem mylącą. Poniżej rozkładam temat tak, żeby dało się bezpiecznie odczytać schemat, dobrać przewód i uniknąć typowych pomyłek.

Najważniejsze rzeczy, które trzeba wiedzieć przed podłączeniem domofonu

  • Kolor przewodu nie jest standardem - w wielu instalacjach to tylko pomocniczy znacznik.
  • Najpierw sprawdź zaciski i model urządzenia, dopiero potem porównuj barwy żył.
  • Analogowe, cyfrowe i wideodomofony podłącza się inaczej, więc jeden schemat nie pasuje do wszystkich.
  • Minimalny sensowny przekrój przewodu dla części zestawów to 0,5 mm, a przy niektórych systemach lepiej sprawdza się skrętka 0,8 mm lub UTP.
  • Najczęstsze błędy to zgadywanie po kolorach, brak opisu żył i pomijanie testu połączenia przed zamknięciem obudowy.

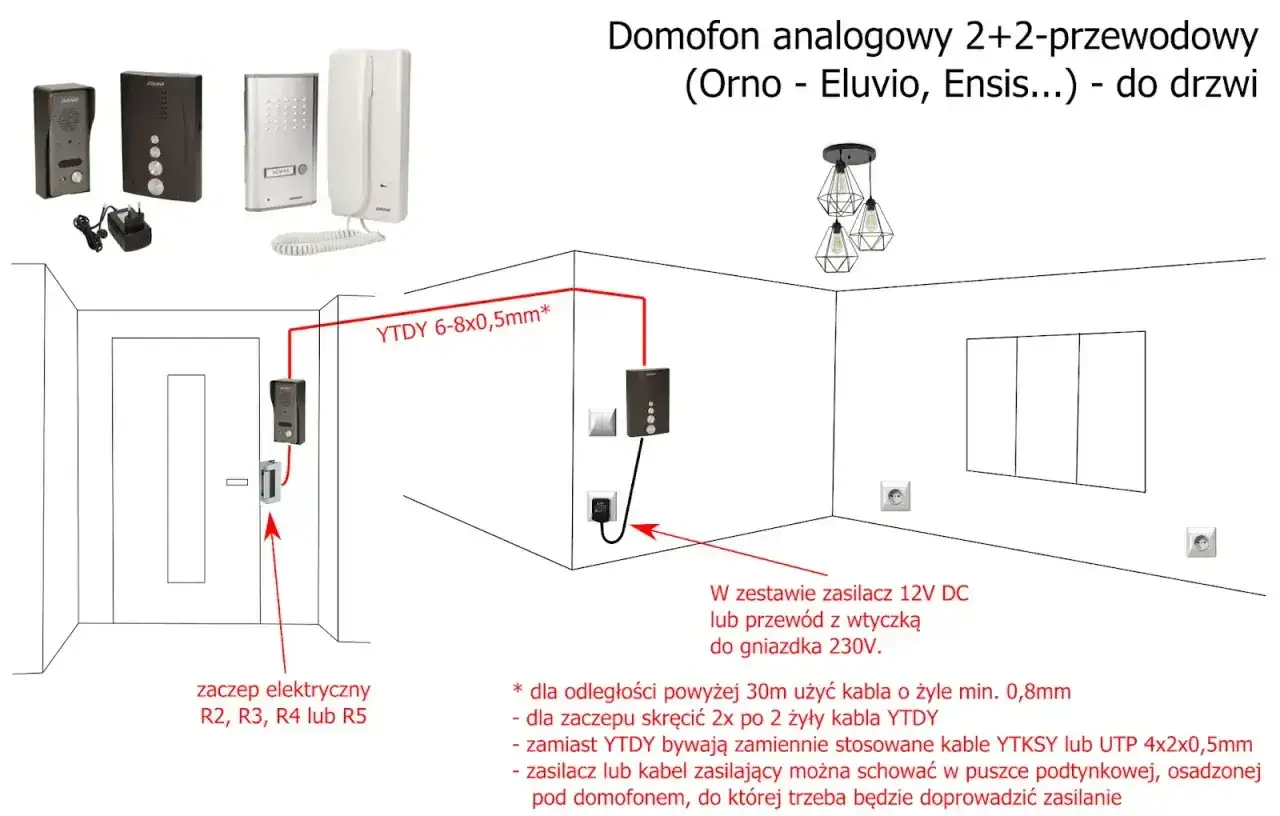

Schemat podłączenia domofonu analogowego 2+2. Pokazuje rozmieszczenie elementów i kolory kabli YTDY 6-8x0,5mm.

Jak czytać schemat i kolory przewodów w domofonie

Najbezpieczniejsza zasada jest prosta: zaczynasz od oznaczeń zacisków, nie od koloru izolacji. W instrukcjach producentów ACO i Elfon ta logika pojawia się bardzo wyraźnie, a Cyfral wprost zaleca żyły oznaczone kolorem, żeby ograniczyć pomyłki. Ja traktuję barwy przewodów jako etykiety pomocnicze - dobre, ale nigdy nierozstrzygające.

To oznacza, że samo pytanie o schemat podłączenia domofonu i kolory kabli ma sens tylko wtedy, gdy wiadomo, z jakim typem instalacji pracujesz. W starszych systemach barwy często pomagają odtworzyć układ, ale po remoncie, wymianie unifonu albo naprawie przez kilka osób kolory potrafią się kompletnie rozjechać z pierwotną funkcją.

Co widzisz na schemacie Jak to czytać Na czym nie opierać decyzji
Opisy zacisków, np. MIC, SPK, GND, CALL, Z To jest punkt odniesienia do podłączenia Sam kolor żyły
Numerację zacisków w unifonie lub panelu Pomaga przypisać funkcję do konkretnego styku Pamięć „jak to było wcześniej”
Rysunek przewodów z kolorami Pokazuje przykład albo zalecany układ Założenie, że taki sam układ obowiązuje wszędzie
Oznaczenie RJ45 lub T568B Wskazuje standard zakończenia żył Dowolne przepinanie par na chybił trafił

Jeśli chcesz mieć praktyczny punkt odniesienia, można przyjąć jeszcze jedną rzecz: w części starszych instalacji spotyka się orientacyjne przypisania, w których czerwony bywa torem głośnika, brązowy mikrofonem, niebieski wywołaniem, a czarny przewodem wspólnym lub masą. To jednak tylko przykład, nie wzorzec. Gdy instalacja była przerabiana, te role mogą być całkiem inne. Zanim więc cokolwiek przełożysz, trzeba ustalić, jaki masz system.

Kiedy to już wiesz, łatwiej odróżnić instalację analogową, cyfrową i wideodomofonową, a właśnie od tego zależy cały dalszy montaż.

Najpierw rozpoznaj, z jakim systemem masz do czynienia

W praktyce spotykam trzy układy: analogowy 4/5-żyłowy, cyfrowy 2-wire oraz wideodomofon po skrętce lub RJ45. Każdy z nich inaczej traktuje kolor żyły, więc próba przeniesienia jednego schematu do drugiego zwykle kończy się ciszą w słuchawce albo brakiem otwierania furtki.

Typ instalacji Po czym ją rozpoznać Co jest najważniejsze Rola kolorów
Analogowa 4/5-żyłowa Wiele osobnych przewodów, zwykle starszy unifon Funkcja każdej żyły i oznaczenia zacisków Często pomocnicza, ale nie zawsze zgodna z logiką producenta
Cyfrowa 2-wire Mało żył, często nowocześniejsza centrala i unifon Polaryzacja i zgodność z magistralą Drugorzędna, bo ważniejszy jest poprawny tor komunikacji
Wideodomofon po UTP lub RJ45 Złącze sieciowe, skrętka, czasem opis T568B Standard zakończenia i ciągłość par Istotna, ale tylko wtedy, gdy trzymasz się standardu

Jeśli widzisz 2 żyły, zwykle masz do czynienia z systemem cyfrowym. Jeśli przewodów jest 4 lub 5, najczęściej jest to klasyczny układ analogowy. Gdy pojawia się RJ45 albo skrętka UTP, kolor przestaje być „zgadywanką”, a zaczyna być częścią standardu, który trzeba zachować co do żyły.

W praktyce największy błąd polega na tym, że ktoś bierze schemat od innego modelu i próbuje go odtworzyć w swoim unifonie. To działa tylko przypadkiem. Kiedy już wiesz, z czym pracujesz, można przejść do podłączenia bez zgadywania.

Podłączaj po kolei, a nie na chybił trafił

Ja zawsze zaczynam od wyłączenia zasilania i zrobienia zdjęcia starego podłączenia. To brzmi banalnie, ale ratuje czas wtedy, gdy coś trzeba cofnąć. Jeśli masz stary unifon, nie rozpinaj wszystkiego naraz - najpierw oznacz przewody taśmą lub opisem, a dopiero potem przepinaj je jeden po drugim.

  1. Odłącz zasilanie domofonu i upewnij się, że instalacja jest martwa.
  2. Zrób zdjęcie obecnego układu zacisków przed odłączeniem przewodów.
  3. Oznacz każdą żyłę numerem, literą albo krótkim opisem.
  4. Porównaj schemat z instrukcją konkretnego modelu, a nie z ogólnym poradnikiem z internetu.
  5. Sprawdź ciągłość przewodów multimetrem, jeśli kolory nie są pewne albo instalacja była przerabiana.
  6. Podłącz najpierw funkcje podstawowe, czyli masę, audio i wywołanie, a dopiero potem zaczep.
  7. Zrób test działania przed zamknięciem obudowy: rozmowa, dzwonek i otwieranie furtki kilka razy z rzędu.

Jeżeli domofon ma sterować elektrozaczepem, nie zakładaj z góry, że wystarczy „dwie żyły na zamek”. Układ zaczepu zależy od całego systemu, a nie tylko od samego unifonu. Zdarza się też, że problem nie leży w kolorze, tylko w słabym styku albo pomylonej polaryzacji.

Kiedy instalacja działa już na stole, najwięcej zależy od właściwego przewodu. I tutaj kolory są tylko jednym z elementów układanki.

Jaki przewód sprawdza się najlepiej

Do samego domofonu nie wybieram kabla „najtańszego, jaki został w rogu”. Liczy się przekrój, liczba żył i zgodność z systemem. Elfon w instrukcjach podaje przewody o przekroju nie mniejszym niż 0,5 mm, a w niektórych zestawach Optima zaleca skrętkę UTP albo skrętkę telekomunikacyjną parowaną 0,8 mm. To dobry punkt odniesienia, bo przy dłuższej trasie spadki napięcia i zakłócenia szybko robią różnicę.

Rodzaj przewodu Kiedy ma sens Plusy Ograniczenia
YTDY lub YTKSY 0,5 mm Klasyczne instalacje audio i prostsze domofony Łatwy montaż, popularny, wystarcza w wielu mieszkaniach Przy dłuższych trasach może być zbyt „cienki”
Skrętka telekomunikacyjna parowana 0,8 mm Gdy instalacja jest dłuższa lub bardziej podatna na spadki napięcia Lepsza stabilność i mniejsze ryzyko problemów z sygnałem Wymaga trzymania się par i poprawnego opisu żył
UTP z RJ45 Wideodomofony i systemy, które dopuszczają standard sieciowy Uporządkowane pary, czytelne zakończenie, łatwiejsza diagnostyka Trzeba pilnować standardu T568B i zgodności z urządzeniem
Stary kabel po poprzedniej instalacji Tylko wtedy, gdy da się sprawdzić ciągłość i stan izolacji Oszczędza czas, jeśli jest w dobrym stanie Kolory mogą nie odpowiadać funkcjom, a żyły bywają uszkodzone

W systemach wideo po UTP kolor staje się częścią standardu, a nie tylko wygodnym oznaczeniem. Jeśli producent wskazuje T568B, trzymaj się tego układu konsekwentnie. W praktyce te kilka minut poświęcone na poprawne zakończenie przewodu oszczędza później długie szukanie przerwy albo zakłóceń.

Warto też pamiętać o uziemieniu, jeśli zasilacz ma odpowiedni zacisk PE. W części instalacji pomaga to ograniczyć buczenie w torze audio. To jeden z tych szczegółów, które nie robią wrażenia na etapie montażu, ale bardzo szybko wychodzą w codziennym użyciu.

Dobre okablowanie nie rozwiąże wszystkiego, jeśli popełnisz typowy błąd przy samym montażu. I właśnie na tym najczęściej tracą czas osoby, które próbują podłączać domofon „na wyczucie”.

Najczęstsze błędy, które psują montaż

W domofonach najwięcej kłopotów robią drobiazgi: zły styk, zamienione żyły albo zbyt duże zaufanie do kolorów. Nie lubię tutaj zgadywania, bo skutki bywają zaskakujące - od braku dzwonka po sytuację, w której rozmowa działa, ale furtka już nie.

Objaw Najbardziej prawdopodobna przyczyna Co sprawdzić najpierw
Nie ma dzwonka w unifonie Pomylone wywołanie albo przerwany wspólny tor Zacisk CALL, GND i ciągłość żyły
Słychać rozmówcę, ale on nie słyszy ciebie Zamieniony mikrofon lub luźny styk MIC, masa i dokręcenie przewodów
Furtka brzęczy, ale nie otwiera się Nieprawidłowe zasilanie zaczepu, za cienki przewód lub błąd polaryzacji Zaciski zaczepu i parametry zasilacza
Po złożeniu obudowy wszystko przestaje działać Przewód został przyciśnięty, przetarty albo poluzował się przy zamykaniu Miejsce przejścia kabla i stan zacisków
Działa tylko czasami Zaśniedziały styk, słabe dokręcenie, uszkodzona żyła Wszystkie połączenia śrubowe i ciągłość kabla

Jeśli instalacja po podłączeniu działa tylko „na próbę”, a potem zaczyna szwankować, zwykle problemem nie jest elektronika, tylko mechanika przewodu. Wystarczy jedna żyła podchodząca pod śrubę pod złym kątem, żeby po kilku dniach wszystko zaczęło wariować. Dlatego po pierwszym teście zawsze wracam jeszcze raz do każdego zacisku.

Kiedy już usuniesz takie błędy, zostaje ostatnia rzecz: szybka kontrola przed zamknięciem puszki i odłożeniem narzędzi. To właśnie ten etap najczęściej decyduje, czy montaż kończy się od razu, czy po drugiej wizycie.

Co sprawdzić, zanim zamkniesz puszkę

Na koniec robię krótki przegląd, bo domofon po zamknięciu obudowy zdradza błędy dużo mniej chętnie niż „na wierzchu”. W praktyce wystarczą trzy minuty, żeby uniknąć godzin poprawiania tego, co mogło zostać wyłapane od razu.

  • Sprawdź, czy każdy przewód siedzi pewnie w swoim zacisku.
  • Upewnij się, że układ zgadza się z instrukcją konkretnego modelu.
  • Wykonaj kilka prób: dzwonek, rozmowa i otwieranie furtki.
  • Dotknij zasilacza i zaczepu po kilku próbach, żeby wyczuć niepokojące grzanie albo buczenie.
  • Zostaw sobie zdjęcie finalnego podłączenia - przy kolejnej awarii oszczędza to mnóstwo czasu.

Jeżeli instalacja jest wieloabonentowa, cyfrowa albo po wielu przeróbkach, nie traktuję kolorów jako źródła prawdy. W takim układzie najpewniejsza jest identyfikacja zacisków, test ciągłości i trzymanie się jednego, konkretnego schematu producenta. To właśnie taki porządek daje najwięcej spokoju: mniej zgadywania, mniej poprawek i zdecydowanie mniej powrotów do tej samej puszki.

FAQ - Najczęstsze pytania

Nie, kolor przewodu jest tylko pomocą, ale nie standardem. Zawsze należy kierować się oznaczeniami zacisków i dokumentacją producenta, ponieważ kolory mogą być mylące, zwłaszcza w starszych lub modyfikowanych instalacjach.

Wyróżniamy systemy analogowe (4/5-żyłowe), cyfrowe (2-wire) i wideodomofony (UTP/RJ45). Rozpoznanie typu jest kluczowe, ponieważ każdy z nich ma inną logikę podłączenia, co wpływa na interpretację schematów i rolę kolorów przewodów.

Wybór zależy od systemu. Do prostszych instalacji wystarczy YTDY 0,5 mm. Przy dłuższych trasach lub dla wideodomofonów lepsza będzie skrętka telekomunikacyjna 0,8 mm lub UTP z RJ45, zapewniająca większą stabilność i mniejsze zakłócenia.

Najczęstsze błędy to zgadywanie funkcji po kolorach, brak opisu żył, pomijanie testów połączenia przed zamknięciem obudowy oraz błędne podłączenie elektrozaczepu. Ważne jest dokładne sprawdzenie każdego zacisku i ciągłości przewodów.
