Falownik a inwerter: Różnice i zastosowania (także w fotowoltaice)

W świecie techniki, a zwłaszcza w dynamicznie rozwijającej się fotowoltaice, często spotykamy się z terminami, które bywają używane zamiennie, choć w rzeczywistości oznaczają coś nieco innego. Mówię tu o "falowniku" i "inwerterze" nazwach, które dla wielu brzmią jak synonimy, a jednak kryją w sobie subtelne, ale kluczowe różnice. Jako Borys Sadowski, postaram się dzisiaj rozwiać wszelkie wątpliwości i pokazać Wam, dlaczego precyzja w nazewnictwie ma znaczenie, zwłaszcza gdy mówimy o sercu Waszej instalacji fotowoltaicznej.

Inwerter zmienia prąd, falownik go reguluje kluczowa różnica w kontekście fotowoltaiki

Skąd wzięło się całe zamieszanie? Krótka historia dwóch nazw dla (prawie) tego samego

Zastanawialiście się kiedyś, dlaczego te dwa terminy są tak często mylone? Otóż, główna przyczyna leży w języku. Słowo "inwerter" to nic innego jak spolszczenie angielskiego "inverter", które w dosłownym tłumaczeniu na język polski oznacza właśnie... falownik. To językowe zbieżność sprawiła, że w codziennym użyciu, zwłaszcza w kontekście fotowoltaiki, gdzie urządzenia te są na porządku dziennym, nazwy te zaczęły funkcjonować jako synonimy. Ja sam często słyszę je używane zamiennie, co niestety prowadzi do nieporozumień.

Język potoczny kontra precyzja techniczna kiedy nazewnictwo ma kluczowe znaczenie

Wiem, że w codziennych rozmowach możemy sobie pozwolić na pewne uproszczenia. Jednak w świecie technicznym, a zwłaszcza w przemyśle czy energetyce, precyzja terminologiczna jest absolutnie kluczowa. Gdy mówimy o projektowaniu systemów, zamawianiu komponentów czy rozwiązywaniu problemów, musimy mieć pewność, że wszyscy rozumiemy dokładnie to samo. Choć w języku potocznym "falownik" i "inwerter" mogą być używane zamiennie, w profesjonalnych zastosowaniach ich odmienne funkcje mają fundamentalne znaczenie dla poprawnego działania i bezpieczeństwa całych systemów. Dlatego tak ważne jest, abyśmy, jako eksperci i świadomi użytkownicy, znali i stosowali właściwe nazewnictwo.

Inwerter poznaj jego jedno, kluczowe zadanie

Czym jest inwerter? Prosta definicja i zasada działania

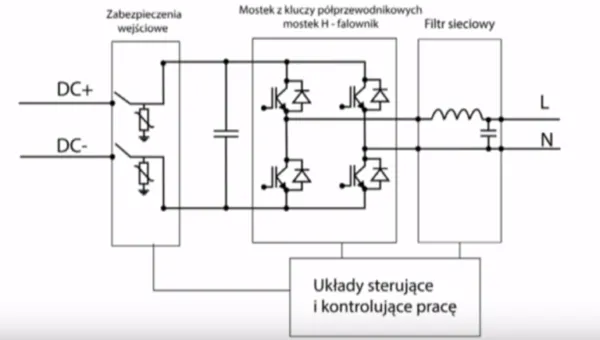

Zacznijmy od inwertera, który jest urządzeniem o stosunkowo prostym, choć niezwykle ważnym zadaniu. Mówiąc najprościej, inwerter to przetwornica napięcia, której podstawowym celem jest zmiana prądu stałego (DC) na prąd przemienny (AC). I to wszystko. Nie ma tu mowy o regulacji częstotliwości czy napięcia wyjściowego w sposób zmienny. Jego rola sprowadza się do jednej, konkretnej konwersji, która jest niezbędna w wielu systemach zasilania.

Z prądu stałego na zmienny (DC na AC): dlaczego ta przemiana jest niezbędna?

Pewnie zastanawiacie się, dlaczego ta konwersja jest tak istotna. Odpowiedź jest prosta: większość urządzeń, których używamy w domach i firmach, a także cała sieć energetyczna, działa na prądzie przemiennym. Tymczasem wiele źródeł energii, takich jak akumulatory, baterie czy panele fotowoltaiczne, generuje prąd stały. Aby móc zasilić telewizor, lodówkę czy komputer z panelu słonecznego lub akumulatora, musimy ten prąd stały przekształcić w prąd przemienny o odpowiednich parametrach. I właśnie do tego służy inwerter to on jest tym mostem między dwoma rodzajami prądu.

Gdzie najczęściej spotkasz inwerter w jego podstawowej formie? (UPS, kampery, łodzie)

• Zasilacze awaryjne UPS: W przypadku zaniku prądu, inwerter w UPS-ie natychmiast przekształca prąd stały z akumulatora na prąd zmienny, zasilając podłączone urządzenia.
• Systemy zasilania w kamperach i na łodziach: Dzięki inwerterom, prąd z akumulatorów pojazdu czy jednostki pływającej może zasilać standardowe urządzenia 230V.
• Proste instalacje off-grid: W miejscach bez dostępu do sieci energetycznej, inwertery są kluczowe do zasilania domów czy domków letniskowych z akumulatorów ładowanych np. przez panele fotowoltaiczne.

Falownik mistrz kontroli. Czym różni się od inwertera?

Definicja falownika: znacznie więcej niż tylko zmiana prądu

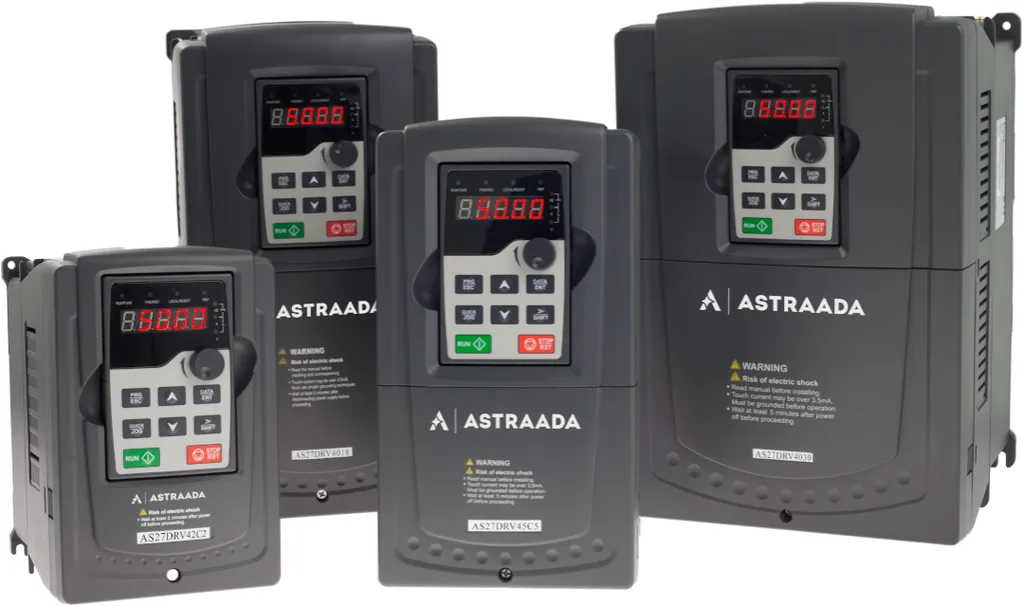

Przejdźmy teraz do falownika, a precyzyjniej do przemiennika częstotliwości. To urządzenie, które, owszem, również zmienia prąd stały na prąd przemienny, ale jego możliwości są znacznie szersze. Kluczową różnicą jest zdolność falownika do regulacji częstotliwości i napięcia wyjściowego. To właśnie ta funkcja sprawia, że falownik jest mistrzem kontroli, szczególnie w kontekście sterowania silnikami elektrycznymi. To nie jest tylko prosta konwersja, to jest aktywne zarządzanie parametrami prądu.

Regulacja częstotliwości i napięcia: sekret precyzyjnego sterowania silnikami

Zdolność do zmiany częstotliwości i napięcia prądu wyjściowego jest fundamentem działania falownika. Dlaczego to takie ważne? Ponieważ częstotliwość prądu przemiennego bezpośrednio wpływa na prędkość obrotową silników elektrycznych. Dzięki falownikowi możemy płynnie regulować prędkość silnika od bardzo niskich obrotów, aż po maksymalne, a nawet zmieniać kierunek obrotów. To pozwala na niezrównaną precyzję w sterowaniu procesami przemysłowymi, optymalizację zużycia energii i wydłużenie żywotności maszyn. Bez falowników, wiele nowoczesnych linii produkcyjnych po prostu nie mogłoby funkcjonować w tak efektywny sposób.

Zastosowania w przemyśle i domu: pompy, wentylatory, linie produkcyjne

• Automatyka przemysłowa: Falowniki są sercem wielu maszyn, od przenośników taśmowych, przez roboty przemysłowe, po obrabiarki CNC, gdzie precyzyjna kontrola ruchu jest niezbędna.
• Sterowanie pompami i wentylatorami: Pozwalają na dostosowanie wydajności pomp i wentylatorów do aktualnego zapotrzebowania, co przekłada się na ogromne oszczędności energii.
• Windy i dźwigi: Zapewniają płynne ruszanie i zatrzymywanie się, eliminując szarpnięcia i zwiększając komfort oraz bezpieczeństwo.
• Sprzęt AGD: Coraz częściej spotykamy je w nowoczesnych pralkach, zmywarkach czy lodówkach, gdzie sterują silnikami, poprawiając efektywność i redukując hałas.

Anatomia różnicy: budowa falownika a inwertera

Kluczowy element wspólny: dlaczego każdy falownik ma w sobie inwerter?

To jest bardzo ważny punkt, który pomaga zrozumieć relację między tymi dwoma urządzeniami. Z technicznego punktu widzenia, każdy falownik (przemiennik częstotliwości) w swojej budowie zawiera inwerter jako jeden z kluczowych stopni konwersji. Możemy to sobie wyobrazić tak, że inwerter to serce, które w falowniku jest otoczone dodatkowymi układami sterującymi, które nadają mu znacznie większe możliwości. Inwerter jest więc częścią składową falownika, ale nie na odwrót.

Schemat budowy: prostownik, stopień pośredni i stopień końcowy

Aby lepiej zrozumieć, jak to działa, przyjrzyjmy się uproszczonemu schematowi budowy typowego falownika:

1. Prostownik (AC na DC): Na początku prąd przemienny z sieci (AC) jest prostowany na prąd stały (DC). Ten etap jest niezbędny, ponieważ dalsze przetwarzanie odbywa się na prądzie stałym.
2. Stopień pośredni prądu stałego: To rodzaj "magazynu" energii, często z kondensatorami, który stabilizuje napięcie stałe przed dalszą obróbką.
3. Stopień końcowy (inwerter DC na AC z regulacją): I tu właśnie pojawia się inwerter! To ten element zamienia prąd stały z powrotem na prąd przemienny, ale z kluczową różnicą z możliwością regulacji jego częstotliwości i napięcia. To właśnie ten stopień pozwala na precyzyjne sterowanie silnikami.

Porównanie parametrów: co jest ważne dla inwertera, a co dla falownika?

Sytuacja w fotowoltaice: jakie urządzenie zasila Twoją instalację?

Inwerter solarny: serce systemu PV i jego prawdziwa nazwa

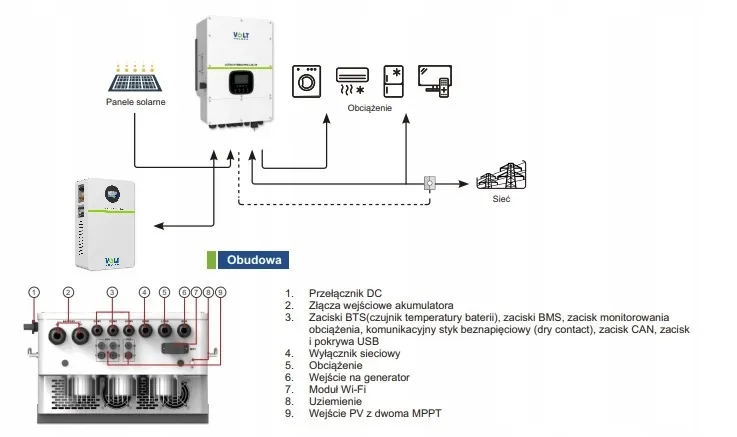

Wracając do fotowoltaiki, która jest mi szczególnie bliska, muszę to jasno powiedzieć: urządzeniem stosowanym w instalacjach fotowoltaicznych jest inwerter solarny (lub inwerter fotowoltaiczny). To on jest prawdziwym sercem każdego systemu PV. Jego głównym i niezastąpionym zadaniem jest konwersja prądu stałego (DC) produkowanego przez panele fotowoltaiczne na prąd przemienny (AC) o parametrach idealnie zgodnych z siecią publiczną w Polsce to 230V i 50 Hz. Co więcej, aby móc podłączyć instalację do sieci energetycznej, inwerter solarny musi posiadać specjalny certyfikat zgodności z kodeksem sieciowym NC RfG, co gwarantuje jego bezpieczeństwo i prawidłową współpracę z siecią.

Dlaczego w branży fotowoltaicznej mówi się "falownik"?

Mimo tej precyzyjnej nazwy inwerter solarny w branży fotowoltaicznej i w języku potocznym bardzo często, a wręcz nagminnie, używa się określenia "falownik". To właśnie ten problem terminologiczny, o którym wspominałem na początku. Wynika to z historycznego spolszczenia angielskiego "inverter" na "falownik" oraz z faktu, że oba urządzenia konwertują prąd. Jednak, jak już wiecie, ich funkcje i złożoność są różne. Ja sam, choć staram się używać poprawnego nazewnictwa, rozumiem, że w codziennej komunikacji to "falownik" zakorzenił się w świadomości wielu osób.

Dodatkowe funkcje inwertera solarnego, o których musisz wiedzieć (MPPT, monitoring, bezpieczeństwo)

Nowoczesne inwertery solarne to znacznie więcej niż tylko proste przetwornice prądu. To zaawansowane urządzenia, które pełnią szereg kluczowych funkcji:

• Śledzenie Maksymalnego Punktu Mocy (MPPT): To technologia, która pozwala inwerterowi na ciągłe monitorowanie i dostosowywanie pracy paneli, aby zawsze uzyskiwać z nich maksymalną możliwą moc, niezależnie od warunków pogodowych.
• Monitoring pracy instalacji: Większość inwerterów solarnych oferuje możliwość monitorowania produkcji energii, zużycia, a także wykrywania ewentualnych usterek, często za pomocą aplikacji mobilnej lub platformy internetowej.
• Synchronizacja z siecią: Inwerter solarny musi precyzyjnie synchronizować się z parametrami sieci energetycznej, aby bezpiecznie wprowadzać do niej wyprodukowaną energię.
• Zapewnianie bezpieczeństwa: Inwertery wyposażone są w szereg zabezpieczeń, takich jak ochrona przed przepięciami, zwarciami czy prądami przetężeniowymi, a także funkcje szybkiego wyłączania w przypadku awarii sieci.

Podsumowanie dla praktyków: jak w 30 sekund odróżnić falownik od inwertera?

Test prostego pytania: Czy urządzenie ma regulować prędkość silnika?

Jeśli po tym wszystkim nadal macie wątpliwości, mam dla Was prosty test, który pozwoli szybko rozróżnić te dwa urządzenia. Zadajcie sobie pytanie: Czy głównym zadaniem tego urządzenia jest regulowanie prędkości obrotowej silnika elektrycznego? Jeśli odpowiedź brzmi "tak", macie do czynienia z falownikiem (przemiennikiem częstotliwości). Jeśli jego jedynym celem jest konwersja prądu stałego na zmienny, bez możliwości płynnej regulacji częstotliwości, to jest to inwerter (przetwornica napięcia). Proste, prawda?

Tabela porównawcza: Główne zadanie, zastosowanie i kluczowe cechy

Przeczytaj również: Falownik: Co to jest? Serce PV i przemysłu jak działa?

Zanim kupisz, zapytaj: Czego dokładnie potrzebujesz do swojego projektu?

Mam nadzieję, że ten artykuł pomógł Wam zrozumieć kluczowe różnice między falownikiem a inwerterem. Moja rada dla Was, jako praktyków i inwestorów, jest taka: zawsze precyzujcie swoje potrzeby i upewniajcie się co do terminologii przy zakupie urządzeń lub zlecaniu projektów. Niezależnie od tego, czy budujecie instalację fotowoltaiczną, czy modernizujecie linię produkcyjną, świadomość tych różnic pozwoli Wam uniknąć nieporozumień i wybrać odpowiednie rozwiązanie. Pamiętajcie, że w technice detale mają znaczenie!
