Energia z paneli słonecznych nie trafia do gniazdka w tej samej postaci, w jakiej powstaje na modułach. Trzeba ją przekształcić z prądu stałego na przemienny, dopasować do napięcia sieci 230/400 V i utrzymać częstotliwość 50 Hz. Właśnie dlatego falownik jest jednym z najważniejszych elementów instalacji PV, a zrozumienie jego pracy pomaga ocenić sprawność, bezpieczeństwo i realne oszczędności.
Najważniejsze fakty o konwersji napięcia w instalacji PV
- Urządzenie zamienia prąd stały z paneli lub baterii na prąd przemienny zgodny z siecią.
- Nie chodzi tylko o „przełożenie” napięcia, ale o zbudowanie stabilnej fali AC i synchronizację z siecią.
- Układ MPPT utrzymuje pracę blisko punktu największej mocy, więc wpływa na realny uzysk energii.
- W domowych systemach bardzo dobra sprawność zwykle mieści się w okolicach 96-99%, ale liczy się też zachowanie przy częściowym obciążeniu.
- Przy doborze warto sprawdzić zakres napięcia DC, liczbę MPPT, moc AC, zabezpieczenia i warunki montażu.
Jak energia stała zamienia się w użyteczny prąd przemienny
W uproszczeniu działanie opiera się na bardzo szybkim przełączaniu elementów półprzewodnikowych tak, aby z napięcia stałego ułożyć przebieg zbliżony do sinusoidy. Jak podaje Departament Energii USA, to właśnie szybkie przełączanie i filtracja pozwalają zamienić DC na AC, które może zasilać domowe odbiorniki albo zostać oddane do sieci. W praktyce elektronika mocy nie tyle „produkuje” energię, ile porządkuje ją w formę, którą sieć i urządzenia są w stanie bezpiecznie przyjąć.
To ważne, bo po stronie wyjściowej nie wystarczy samo napięcie. Liczy się także kształt fali, częstotliwość, synchronizacja z siecią i jakość parametrów elektrycznych. W polskich warunkach oznacza to pracę z siecią 50 Hz oraz napięciem 230 V w układzie jednofazowym lub 400 V międzyfazowo w układzie trójfazowym.
W dobrze zaprojektowanym układzie całość działa płynnie: źródło DC zasila elektronikę mocy, a ta dopasowuje przebieg wyjściowy do wymagań odbiorników. Kiedy to jest jasne, od razu widać, dlaczego sam poziom napięcia wejściowego nie rozstrzyga jeszcze o jakości pracy całego systemu.
Dlaczego napięcie wejściowe i punkt pracy mają większe znaczenie niż sama moc
Z mojego doświadczenia największe nieporozumienie polega na tym, że patrzy się tylko na moc znamionową. Tymczasem przetwornica musi pracować w określonym oknie napięcia DC, a panele w ciągu dnia zmieniają parametry pod wpływem temperatury i nasłonecznienia. W chłodny poranek napięcie stringu bywa wyższe, a w upał spada, więc projekt trzeba liczyć pod realne warunki, a nie wyłącznie pod „papierową” moc modułów.
NREL zwraca uwagę, że o efektywności całego układu decyduje nie tylko sama konwersja, ale też skuteczność MPPT, czyli układu śledzącego punkt największej mocy. Jeżeli napięcie stringu jest zbyt niskie, urządzenie może nie wystartować rano albo wyłączyć się przy słabszym słońcu; jeżeli jest zbyt wysokie, zadziałają zabezpieczenia i system nie będzie pracował stabilnie.
W praktyce oznacza to, że dwa urządzenia o podobnej mocy znamionowej mogą zachowywać się zupełnie inaczej na tym samym dachu. Najlepszy wynik daje nie „najmocniejszy” model, tylko taki, który pasuje do konfiguracji modułów, długości stringów i temperatury pracy instalacji. To dobry moment, żeby przejść od zasady działania do wyboru konkretnej architektury.
Który typ przekształtnika wybrać do swojej instalacji
W fotowoltaice spotyka się kilka rozwiązań i każde ma sens w innym scenariuszu. Ja patrzę na nie przede wszystkim przez pryzmat dachu, zacienienia, magazynu energii oraz tego, czy właściciel chce prostoty, czy większej elastyczności.
| Typ | Gdzie sprawdza się najlepiej | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Stringowy | Domy i małe firmy z jedną orientacją dachu | Dobra relacja ceny do możliwości | Zacienienie jednego modułu może obniżać pracę całego stringu |
| Mikroinwerter | Dachy o różnych kierunkach i miejscach częściowo zacienionych | Optymalizacja na poziomie pojedynczego panelu | Wyższy koszt i więcej elektroniki na dachu |
| Hybrydowy | Instalacje z magazynem energii lub planem rozbudowy | Łatwiejsza integracja baterii i trybu backup | Większa złożoność i wyższa cena zakupu |
| Off-grid | Miejsca bez dostępu do sieci | Pełna autonomia energetyczna | Wymaga dobrze dobranych akumulatorów i starannego projektu |
| Centralny | Duże instalacje komercyjne i farmy PV | Skalowanie dużej mocy | Nie jest rozwiązaniem typowym dla domu jednorodzinnego |
W domu najczęściej wygrywa rozwiązanie stringowe albo hybrydowe, ale przy zacienieniu lub wielu połaciach dachu mikroinwertery potrafią dać wyraźnie lepszy uzysk. Tu nie ma jednej odpowiedzi dla wszystkich, bo technologia musi pasować do architektury budynku, a nie odwrotnie.
Na co patrzeć w parametrach technicznych, żeby nie kupić za małego lub źle dopasowanego modelu
Jeśli mam wskazać jeden błąd, który widzę najczęściej, to jest nim patrzenie wyłącznie na moc. W praktyce trzeba sprawdzić kilka parametrów naraz, bo dopiero ich zestaw mówi, czy urządzenie zadziała dobrze w konkretnej instalacji.
- Zakres napięcia DC i próg startu - jeśli string nie mieści się w oknie pracy, urządzenie nie uruchomi się albo będzie się wyłączać przy słabszym nasłonecznieniu.

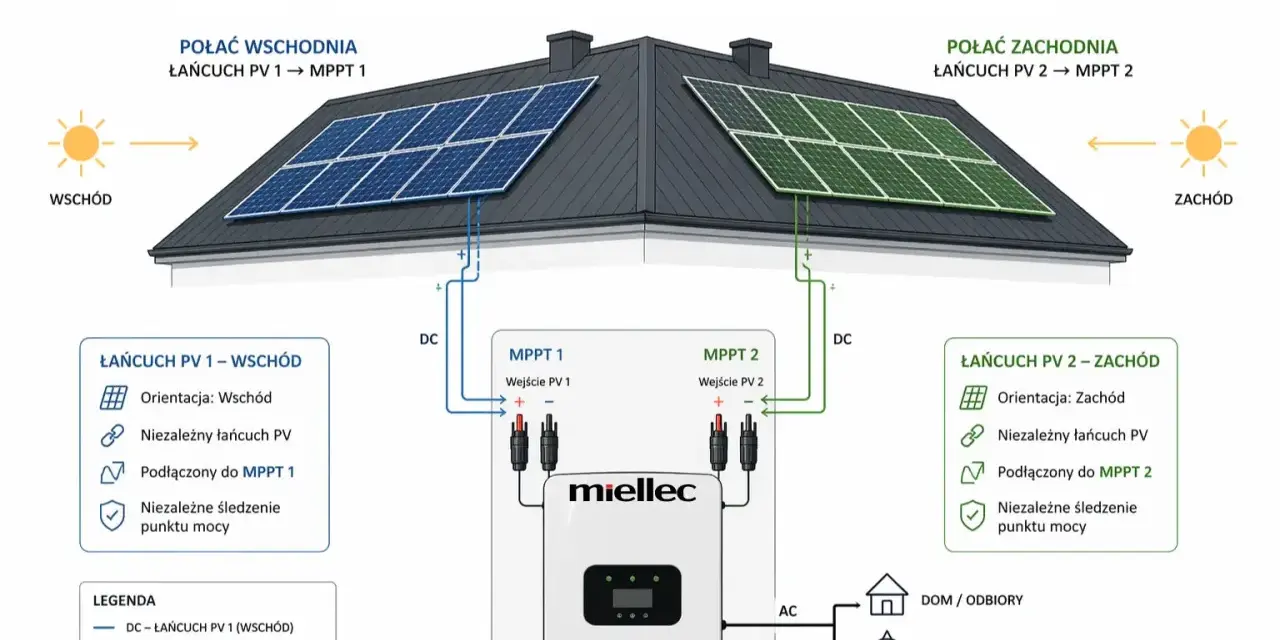

- Liczba MPPT - przy dwóch różnych połaciach dachu osobne MPPT zwykle ograniczają straty wynikające z różnego kierunku lub zacienienia.
- Moc AC i dopuszczalne przewymiarowanie po stronie DC - wielu producentów pozwala przewymiarować pole modułów o około 10-30%, ale zawsze trzeba to potwierdzić w karcie katalogowej.
- Maksymalny prąd wejściowy - zbyt wysoki prąd z paneli może ograniczyć uzysk albo wymusić inną konfigurację stringów.
- Sprawność przy częściowym obciążeniu - bardzo dobra sprawność szczytowa nie zawsze oznacza dobre wyniki rano, zimą albo przy zachmurzeniu.
- Zabezpieczenia i zgodność z siecią - układ antywyspowy, ochrona przepięciowa i zgodność z lokalnymi wymaganiami są ważniejsze, niż wielu inwestorom się wydaje.
- Warunki montażu - temperatura pracy, stopień ochrony obudowy i sposób wentylacji wpływają na trwałość równie mocno jak sama elektronika.
W dobrze dobranym modelu nie chodzi o rekordowe liczby z katalogu, lecz o stabilną pracę w rzeczywistym profilu instalacji. Jeśli urządzenie ma komunikację do monitoringu, łatwiej też zauważyć spadek uzysku zanim przerodzi się on w kosztowną awarię. To prowadzi prosto do błędów, które najczęściej psują efekt całej inwestycji.
Najczęstsze błędy przy konwersji napięcia i jak ich uniknąć
Najwięcej problemów nie wynika z samej technologii, tylko z nieprecyzyjnego projektu albo pośpiechu na etapie montażu. Z praktyki warto uważać szczególnie na kilka rzeczy.
- Zbyt krótki string - napięcie spada poniżej progu pracy i instalacja nie startuje wtedy, kiedy powinna.
- Mieszanie różnych ekspozycji na jednym MPPT - panele na wschodzie i zachodzie mają inne warunki pracy, więc wspólny punkt śledzenia mocy obniża uzysk.
- Ignorowanie temperatury - przy mrozie napięcie otwartego obwodu rośnie, co może przekroczyć dopuszczalny limit wejścia DC.
- Za mały przekrój przewodów - rosną spadki napięcia i straty, a czasem także temperatura pracy instalacji.
- Złe chłodzenie miejsca montażu - elektronika mocy nie lubi zamkniętych, gorących przestrzeni, bo wyższa temperatura obniża sprawność i skraca żywotność.
- Zakładanie pracy awaryjnej bez odpowiedniej konfiguracji - w sieciowych układach bez magazynu energii zanikanie napięcia z operatora zwykle wyłącza cały system.
- Pominięcie układu antywyspowego - to funkcja bezpieczeństwa, która odcina pracę przy zaniku sieci i chroni ekipę serwisową oraz sieć publiczną.
Najbardziej kosztowne są błędy, których nie widać na pierwszy rzut oka. Instalacja może działać, ale przez lata oddawać mniej energii, niż powinna, bo ktoś źle dobrał stringi, zignorował temperaturę albo nie przewidział różnic między połaciami dachu. Dlatego w praktyce tak ważny jest ostatni test przed uruchomieniem.
Najważniejszy test przed uruchomieniem instalacji
Przed startem warto sprawdzić nie tylko zgodność mocy, ale przede wszystkim napięcia w najgorszym możliwym scenariuszu. To oznacza porównanie danych z karty katalogowej paneli i przekształtnika przy niskiej temperaturze, weryfikację zakresu MPPT oraz upewnienie się, że konfiguracja stringów nie przekroczy dopuszczalnego napięcia wejściowego.
- Sprawdź napięcie obwodu otwartego w niskiej temperaturze, bo wtedy rośnie ono najbardziej.
- Porównaj zakres MPPT z realnym napięciem pracy stringów, a nie tylko z mocą modułów.
- Upewnij się, że liczba MPPT odpowiada liczbie różnych połaci lub stref zacienienia.
- Zweryfikuj, czy planujesz pracę z baterią, jeśli instalacja ma obsługiwać magazyn energii lub backup.
Jeśli miałbym wskazać jedną rzecz, od której zaczynam ocenę projektu, jest to dopasowanie napięcia stringów do temperatury i zakresu MPPT, a dopiero potem marka czy dodatki marketingowe. Dobrze dobrany inwerter nie tylko zamienia energię, ale porządkuje pracę całej instalacji, ogranicza straty i upraszcza późniejszą eksploatację.
