Jaki kabel do indukcji - Jak dobrać przekrój i uniknąć błędów?

Dobór przewodu do płyty indukcyjnej nie jest detalem do odhaczenia po remoncie. Od niego zależy, czy urządzenie będzie pracowało stabilnie, czy instalacja wytrzyma pełne obciążenie i czy nie pojawią się problemy z wybijaniem zabezpieczeń. Na pytanie, jaki kabel do indukcji, odpowiedź zawsze zaczynam od mocy płyty, liczby faz i schematu podłączenia z instrukcji.

Najkrótsza odpowiedź na pytanie o przewód do indukcji

W praktyce dobry punkt wyjścia jest prosty: do większości nowoczesnych płyt indukcyjnych potrzebny jest osobny obwód i przewód dobrany do sposobu zasilania, a nie przypadkowy kabel „z zapasu”. Jeśli masz płytę jednofazową, instalacja zwykle musi być wyraźnie mocniejsza niż zwykłe gniazdko kuchenne. Przy zasilaniu trójfazowym obciążenie rozkłada się lepiej, dlatego taka opcja jest częściej wybierana do płyt o większej mocy.

Ja patrzę na to tak: kabel nie jest tu dodatkiem, tylko elementem bezpieczeństwa. Jeśli przewód ma zbyt mały przekrój, instalacja zaczyna pracować na granicy możliwości, a objawy pojawiają się szybko - od grzania po częste zadziałanie zabezpieczeń. Dlatego w rozsądnej instalacji nie oszczędza się na przekroju, tylko dopasowuje go do konkretnego modelu i warunków w mieszkaniu.

Zanim jednak padnie konkretna wartość, trzeba umieć odczytać oznaczenia z tabliczki znamionowej. To właśnie one pokazują, czy płyta potrzebuje 230 V, 400 V 2N czy 400 V 3N.

Jak odczytać napięcie i moc z tabliczki znamionowej

W oznaczeniach płyt indukcyjnych łatwo się pomylić, bo zapis nie mówi tylko o samym napięciu, ale o typie instalacji, z jaką urządzenie ma współpracować. Electrolux porządkuje to bardzo jasno: spotkasz oznaczenia 220-240V, 220-240V/400V2N i 400V3N. To nie jest opis „jakim napięciem zasila się elektronikę płyty”, tylko informacja, jaki układ zasilania ma zapewnić odpowiednią moc.

Najważniejszy wniosek jest prosty: nie dobieram przewodu do samego hasła „indukcja”, tylko do konkretnej mocy i układu zasilania. Dla płyty 7,2 kW na jednej fazie prąd roboczy przekracza 31 A, więc instalacja musi być wyraźnie solidniejsza niż standardowy obwód 16 A. To właśnie dlatego większość kuchni lepiej obsługuje układ 2N albo 3N.

Jeśli na tym etapie ktoś zgaduje zamiast czytać dokumentację, później zwykle płaci podwójnie: raz za montaż, drugi raz za poprawki. Następny krok to już konkretny dobór przekroju przewodu.

Jaki przekrój przewodu pasuje do najczęstszych konfiguracji

Tu przydaje się praktyka, bo w instrukcjach różnych producentów pojawiają się różne wartości. W instrukcji Amiki dla jednego z modeli 230 V 1N znajdziesz 3x4 mm² przy zabezpieczeniu min. 30 A, dla 2N - 4x2,5 mm² przy min. 16 A, a dla 3N - 5x1,5 mm² przy min. 16 A. To bardzo dobrze pokazuje, że nie istnieje jeden kabel pasujący do wszystkich płyt.

Warto od razu dodać ważne zastrzeżenie: różne marki mogą podawać inne minimum dla tego samego typu zasilania. W praktyce spotkasz zarówno 5x1,5 mm², jak i 5x2,5 mm² dla układów 3N, bo ostateczny dobór zależy od mocy, budowy płyty i wymagań producenta. Nie da się więc uczciwie powiedzieć, że jeden przekrój „zawsze wystarczy”.

Jeżeli instalacja jest długa, stara albo prowadzona w trudnych warunkach, elektryk może dobrać przewód grubsz y niż minimum z instrukcji. To nie fanaberia, tylko sposób na ograniczenie spadków napięcia i niepotrzebnego nagrzewania. I właśnie tu pojawia się kolejna ważna rzecz: kabel w ścianie i przewód przy samej płycie to dwa różne elementy.

Dlaczego przewód w ścianie i przewód przy płycie to nie to samo

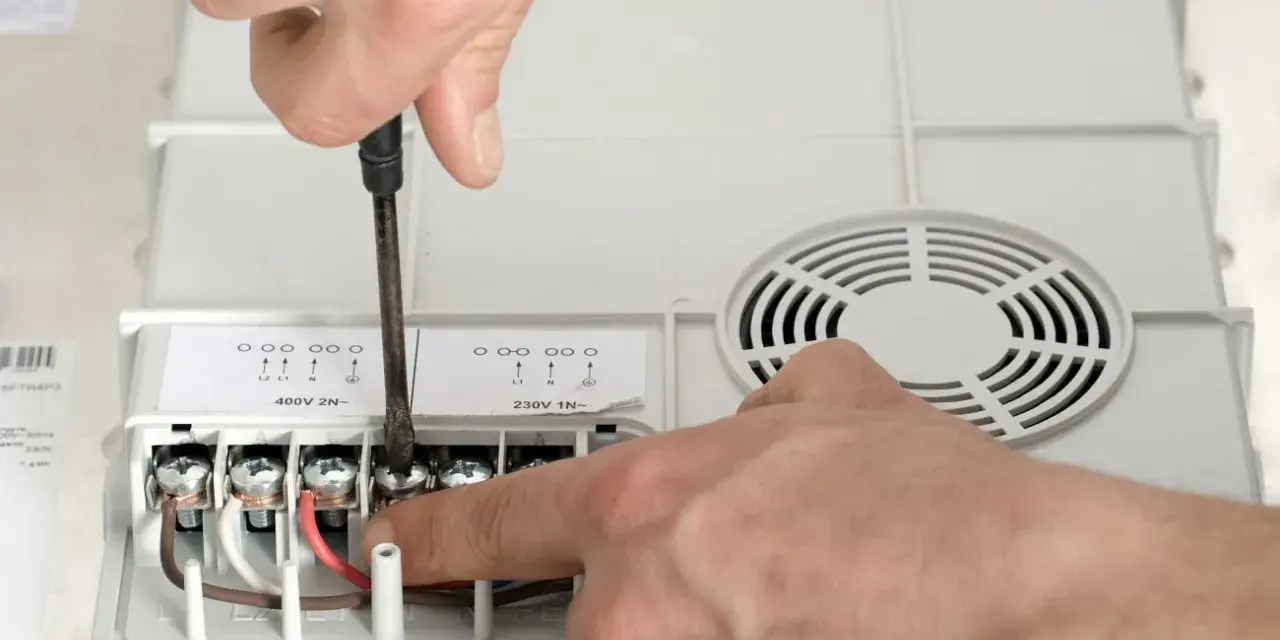

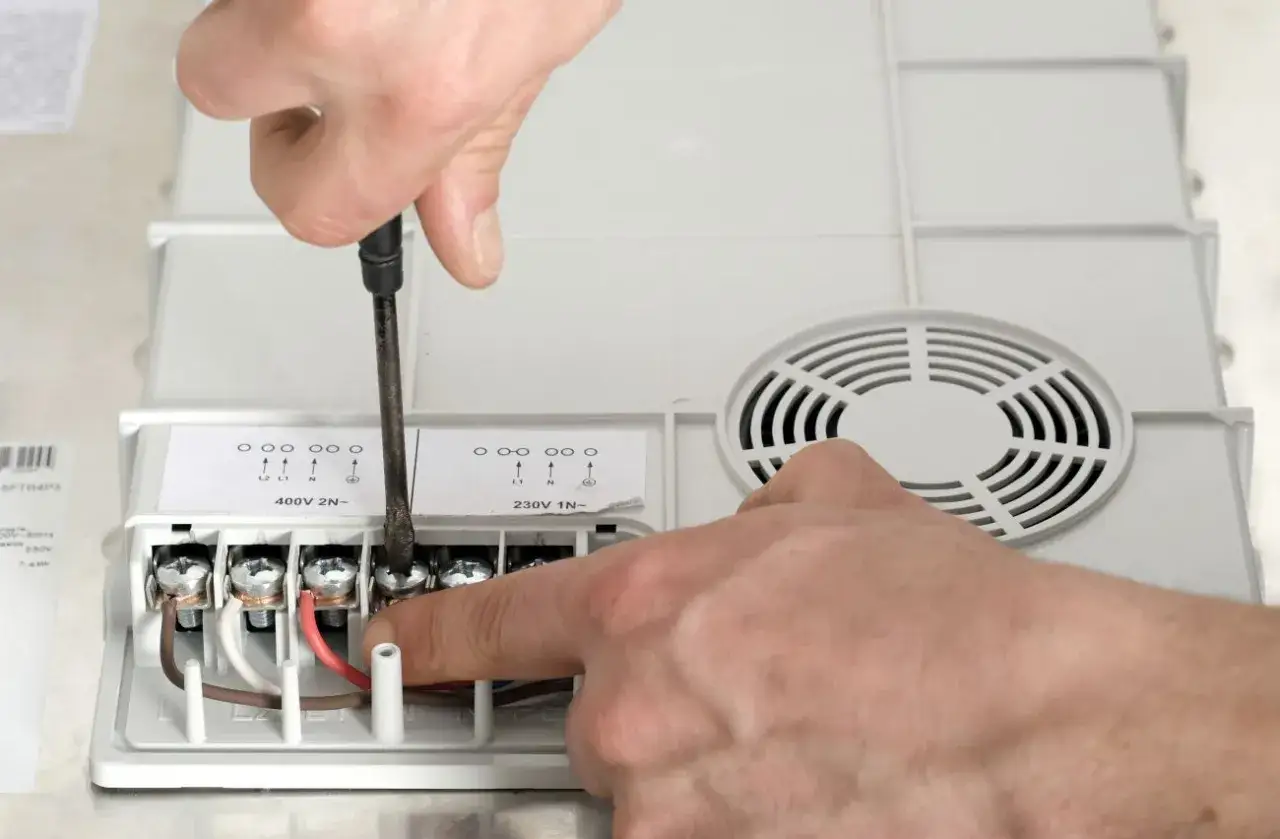

Wiele osób miesza ze sobą przewód instalacyjny w ścianie i krótki przewód przyłączeniowy urządzenia. To nie jest to samo. Pierwszy element stanowi część instalacji elektrycznej mieszkania, drugi jest już sposobem wpięcia samej płyty do listwy zaciskowej albo do przygotowanego punktu przyłączeniowego.

To rozróżnienie ma znaczenie, bo nie każda płyta ma działać przez klasyczne gniazdko. Część modeli 230 V teoretycznie można podłączyć do standardowego gniazda, ale w praktyce przy większej mocy lepiej sprawdza się osobny obwód i stałe przyłączenie. Wtedy przewód nie musi przechodzić przez przypadkowe rozgałęźniki, które są słabym punktem całej instalacji.

Jeśli płyta trafia na stałe do zabudowy, najczęściej pracuje z listwą zaciskową i przewodem dobranym do schematu producenta. To właśnie dlatego przy montażu tak ważne jest dopasowanie nie tylko przekroju, ale też liczby żył i sposobu mostkowania zacisków. Błędne połączenie potrafi uszkodzić urządzenie szybciej niż zbyt cienki kabel.

W praktyce najbezpieczniej zakładać jeden prosty standard: osobny obwód, właściwy przekrój, żadnych przedłużaczy i żadnego „jakoś będzie”. Z tego naturalnie wynika temat zabezpieczeń.

Jakie zabezpieczenie powinien mieć obwód indukcji

Sam kabel nie rozwiązuje wszystkiego. Obwód musi mieć jeszcze dobrane zabezpieczenie nadprądowe, czyli element, który odetnie zasilanie, gdy pojawi się zbyt duże obciążenie. Dla płyty indukcyjnej to krytyczne, bo urządzenie potrafi przez chwilę pobierać dużo mocy, zwłaszcza przy funkcji Booster.

W praktyce najczęściej spotkasz takie układy:

• 1N / 230 V - wyższe obciążenie jednej fazy, często zabezpieczenie rzędu 30 A przy przewodzie 3x4 mm².
• 2N / 400 V - podział obciążenia na dwie fazy, zwykle 2 x 16 A i przewód 4x2,5 mm².
• 3N / 400 V - równomierne rozłożenie na trzy fazy, najczęściej 3 x 16 A i przewód zgodny z instrukcją danego modelu.

Electrolux wprost zwraca uwagę, że podłączenie płyty powinien wykonać elektryk z uprawnieniami SEP do 1 kV. To nie jest formalność dla samego papieru. Taki fachowiec sprawdza także, czy zabezpieczenie, przekrój przewodu i sposób podłączenia tworzą spójny układ, a nie przypadkową mieszankę rozwiązań.

Gdy obwód jest za słaby, objawy są dość przewidywalne: bezpieczniki wybija, przewód się grzeje, a płyta nie pracuje tak, jak obiecuje producent. I właśnie dlatego najgorsze błędy dotyczą zwykle nie samej płyty, tylko niechlujnie przygotowanej instalacji.

Najczęstsze błędy, które kończą się grzaniem albo wybijaniem bezpieczników

Najbardziej typowe pomyłki widzę wciąż te same. Niektóre są drobne, ale ich efekt bywa kosztowny.

• Podłączenie płyty do przypadkowego gniazdka zamiast do osobnego obwodu.
• Zastosowanie zbyt cienkiego przewodu wobec mocy urządzenia.
• Użycie przedłużacza lub rozgałęźnika, co przy płycie indukcyjnej jest zwyczajnie złą praktyką.
• Nieczytanie schematu mostkowania zacisków w instrukcji konkretnego modelu.
• Mieszanie nowej płyty ze starą instalacją, która nie była projektowana pod tak duże obciążenia.
• Ignorowanie długości trasy przewodu, co przy dłuższym odcinku może wymagać większego przekroju.

Do tego dochodzi jeszcze jeden błąd, który lubi wracać po remoncie: ktoś zakłada, że skoro „płyta ma działać na 400 V”, to każda instalacja trójfazowa będzie odpowiednia. Nie będzie, jeśli dobór przewodu, zabezpieczenia i sposobu podłączenia nie pasują do konkretnego modelu. To właśnie dlatego sprawdzanie tabliczki znamionowej jest ważniejsze niż opinia zasłyszana od znajomego.

Skoro wiadomo już, czego unikać, zostaje ostatnia praktyczna kwestia: jak przygotować kuchnię, żeby montaż poszedł bez przeróbek.

Co przygotować przed montażem, żeby uniknąć przeróbek

Ja przed zamówieniem elektryka zawsze sprawdzam cztery rzeczy: model płyty, sposób zasilania, miejsce wyprowadzenia przewodu i typ zabezpieczenia. To wystarcza, żeby uniknąć sytuacji, w której sprzęt stoi w kuchni, a instalator mówi, że trzeba jeszcze wracać do rozdzielni albo kuć ścianę.

1. Sprawdź tabliczkę znamionową i instrukcję montażu konkretnego modelu.
2. Ustal, czy płyta ma pracować w układzie 1N, 2N czy 3N.
3. Potwierdź, jaki przekrój przewodu przewidział producent.
4. Poproś o sprawdzenie, czy obwód jest osobny i odpowiednio zabezpieczony.
5. Uzgodnij, czy połączenie będzie przez gniazdo, puszkę czy listwę zaciskową.
6. Po montażu poproś o wpis do dokumentacji: sposób podłączenia, przekrój przewodu i rodzaj zabezpieczenia.

To ostatnie ma większe znaczenie, niż wiele osób zakłada. W instrukcjach producentów pojawia się wręcz wymóg, by instalator zostawił informację o sposobie wykonania podłączenia, rodzaju zabezpieczenia i przekroju przewodu. Taki zapis pomaga później przy serwisie, gwarancji i ewentualnej rozbudowie instalacji.

Jeśli chcesz kupić właściwy przewód, nie zaczynaj od sklepu. Zacznij od danych z urządzenia, a dopiero potem dobieraj elementy instalacji. To najprostszy sposób, żeby montaż indukcji był jednorazowy, bez poprawek i bez niepotrzebnego ryzyka.

Co sprawdzić przed zakupem kabla i pierwszym uruchomieniem

Na końcu robię sobie krótką kontrolę, bo to oszczędza najwięcej czasu. Dobrze dobrana instalacja pod indukcję ma działać cicho, stabilnie i bez grzania przewodów, a nie tylko „włączyć się raz na próbę”.

• Czy moc płyty jest zgodna z możliwościami instalacji.
• Czy sposób zasilania z instrukcji zgadza się z tym, co masz w mieszkaniu.
• Czy przekrój przewodu odpowiada wymaganiom producenta, a nie przypuszczeniom sprzedawcy.
• Czy obwód jest dedykowany wyłącznie dla płyty.
• Czy elektryk sprawdził poprawność mostkowania i wpisał parametry podłączenia do dokumentacji.

Jeżeli instalacja ma być przygotowana pod płytę o mocy około 7,2 kW lub wyższej, rozsądnie jest od razu myśleć o rozwiązaniu 2N albo 3N, zamiast liczyć na kompromis z przypadkowym obwodem. W praktyce to właśnie ten etap najbardziej decyduje o tym, czy indukcja będzie wygodnym sprzętem na lata, czy źródłem ciągłych poprawek. A dobrze dobrany przewód to nie koszt „na wszelki wypadek”, tylko najtańsze ubezpieczenie całej kuchni.
