Układ TN-S to jeden z najbardziej przejrzystych sposobów prowadzenia ochrony przeciwporażeniowej w instalacjach niskiego napięcia. Ja patrzę na niego przede wszystkim przez pryzmat bezpieczeństwa, porządku w rozdzielnicy i łatwiejszej współpracy z nowoczesną automatyką, fotowoltaiką oraz elektroniką. Oddzielny przewód ochronny PE i neutralny N nie jest tu detalem, tylko fundamentem całej koncepcji.
Najważniejsze informacje w skrócie
- W układzie TN-S przewody PE i N są rozdzielone na całej długości instalacji.
- W obwodzie jednofazowym zwykle masz 3 żyły, a w trójfazowym 5: L1, L2, L3, N i PE.
- Wyłączniki różnicowoprądowe są tu naturalnym elementem ochrony, czego nie da się powiedzieć o TN-C.
- TN-S dobrze sprawdza się przy fotowoltaice, wallboxach, automatyce i sprzęcie IT.
- Najczęstszy błąd to ponowne łączenie N i PE po miejscu rozdziału PEN.
Czym jest układ TN-S i jak działa
W sieci TN punkt neutralny źródła jest uziemiony, a dostępne metalowe części urządzeń łączy się z nim przez przewody ochronne. W wersji TN-S przewód ochronny i neutralny są rozdzielone od początku instalacji, więc PE nie służy do pracy ciągłej, a N nie pełni funkcji ochronnej. To właśnie ten prosty podział robi największą różnicę w codziennej eksploatacji.
Jeśli dochodzi do uszkodzenia izolacji i przewód fazowy zetknie się z obudową, prąd zwarciowy zamyka się pętlą przewodów do źródła. W praktyce obwód odłączają zabezpieczenia nadprądowe albo wyłącznik różnicowoprądowy, jeśli projekt instalacji przewiduje jego użycie. Ja lubię ten układ za to, że mechanika ochrony jest czytelna: osobny PE, osobny N i jasna droga prądu uszkodzeniowego.
W obwodach jednofazowych spotkasz zwykle 3 żyły, a w trójfazowych 5. To nie jest kosmetyka, tylko konsekwencja tego, że w TN-S każda funkcja ma własny przewód i nie trzeba zgadywać, czy dana żyła pracuje ochronnie, czy roboczo.
Właśnie dlatego ten układ dobrze porządkuje instalację, a dalej warto już sprawdzić, jak rozpoznać go w praktyce na kablach i w rozdzielnicy.
Jak rozpoznać TN-S w instalacji

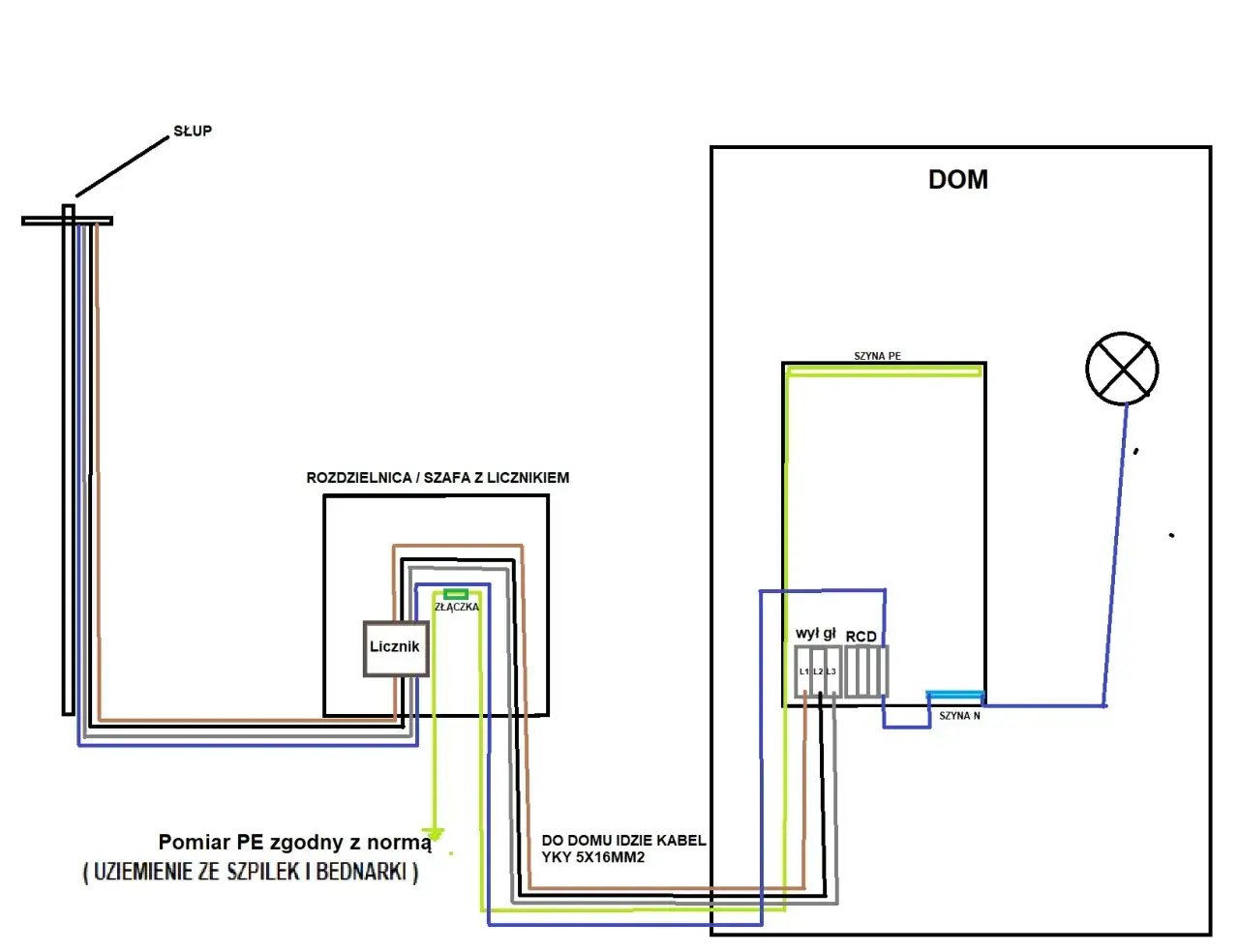

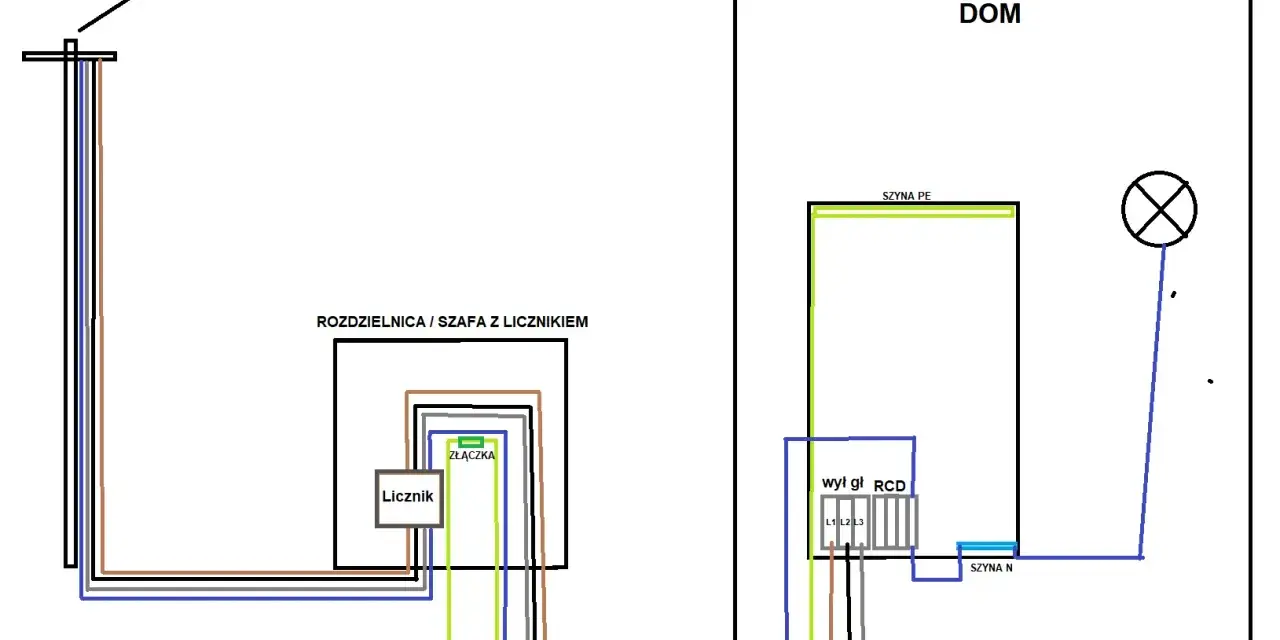

Najłatwiej rozpoznać TN-S po tym, że w rozdzielnicy i w obwodach nie ma wspólnego przewodu ochronno-neutralnego. Zamiast jednego PEN masz osobną listwę PE i osobną listwę N, a przewody są prowadzone konsekwentnie do odbiorników. W dobrze wykonanej instalacji to widać od razu, bez zgadywania i bez szukania prowizorycznych mostków.
| Element | Co zobaczysz | Co to oznacza |
|---|---|---|
| PE | Przewód zielono-żółty, osobna listwa ochronna | Przewód ochronny, który nie powinien przenosić prądu roboczego |
| N | Przewód jasnoniebieski, osobna listwa neutralna | Przewód roboczy, przez który wraca prąd obciążenia |
| PEN | Brak wspólnego przewodu ochronno-neutralnego w obrębie instalacji odbiorczej | To sygnał, że mówimy o czystym TN-S, a nie o TN-C |
| Rozdzielnica | Oddzielne listwy PE i N, bez połączeń między nimi za punktem rozdziału | Układ jest logiczny i zgodny z zasadą separacji funkcji |
W wytycznych projektowych dla przewodów miedzianych do 6 mm2, aluminiowych do 10 mm2 i dla przewodów ruchomych rozdzielenie N i PE jest traktowane jako właściwy kierunek wykonania instalacji. To ważne, bo w małych obwodach nie ma miejsca na „oszczędzanie” na jednym przewodzie, jeśli potem płaci się za to problemami z ochroną i serwisem.
Jeżeli ktoś pokazuje ci wspólny przewód PEN w obrębie instalacji odbiorczej, to nie jest już czysty TN-S. Najczęściej mówimy wtedy o TN-C albo o TN-C-S przed miejscem rozdziału. I właśnie to porównanie najlepiej pokazuje, gdzie TN-S naprawdę ma przewagę.
TN-C, TN-S i TN-C-S w praktyce
W teorii różnica jest prosta, ale w praktyce ludzie mylą te układy najczęściej tam, gdzie instalacja była modernizowana etapami. W wielu polskich budynkach zasilanie dochodzi jeszcze w starszym układzie, a dopiero od punktu rozdziału PEN wewnętrzna instalacja pracuje już jak TN-S. To normalne, byle było wykonane poprawnie.
| Układ | Budowa przewodów | Co daje | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|---|
| TN-C | Jeden przewód PEN pełni funkcję ochronną i neutralną | Mniej żył, prostsze stare rozwiązania | Brak rozdziału funkcji, brak sensownego miejsca na RCD | Starsze sieci i historyczne instalacje |
| TN-C-S | Do punktu rozdziału PEN, dalej osobne PE i N | Dobry kompromis przy modernizacji | Jakość zależy od poprawnego rozdziału i uziemienia | Wiele budynków mieszkalnych i usługowych |
| TN-S | PE i N są rozdzielone na całej długości instalacji | Największa przejrzystość, łatwiejsza ochrona i serwis | Wymaga konsekwentnego projektu i większej liczby żył | Nowe instalacje, rozbudowy, obiekty z elektroniką |
Najważniejsza praktyczna różnica dotyczy ochrony. W TN-S wyłącznik różnicowoprądowy jest normalnym narzędziem pracy, bo przewód ochronny nie jest wspólny z neutralnym. W TN-C takiego komfortu po prostu nie ma. Jeśli mam wskazać jeden powód, dla którego inwestorzy i wykonawcy chętnie przechodzą na TN-S wewnątrz budynku, to właśnie ta przewidywalność działania zabezpieczeń.
To prowadzi do kolejnego pytania, które w praktyce pojawia się bardzo często: gdzie TN-S daje realną przewagę, a gdzie nie wnosi aż tyle, ile obiecuje marketing albo obiegowe opinie.
Gdzie TN-S daje największą przewagę
Najmocniej widać ją w instalacjach, które mają dużo elektroniki. Falowniki fotowoltaiczne, zasilacze impulsowe, sterowniki, komputery, pompy ciepła, klimatyzacja czy wallboxy zwykle lepiej współpracują z układem, w którym przewód ochronny jest prowadzony osobno i konsekwentnie. W dokumentach dotyczących EMC dla infrastruktury informatycznej TN-S jest wskazywany jako układ, który generuje najmniej problemów zakłóceniowych.
W praktyce oznacza to mniej przypadkowych wybić, czytelniejsze prowadzenie obwodów i łatwiejsze projektowanie ochrony przeciwprzepięciowej. TN-S nie „naprawia” złej instalacji, ale daje solidniejszą bazę pod ochronniki, wyłączniki różnicowoprądowe i poprawne połączenia wyrównawcze. Przy fotowoltaice to szczególnie ważne, bo masz jednocześnie źródło energii, elektronikę mocy i często długie trasy kablowe między urządzeniami.
W domu jednorodzinnym korzyść widać zwykle tam, gdzie jest ładowarka samochodu elektrycznego, rozbudowana automatyka albo kilka obwodów z dużym obciążeniem. W firmie z kolei TN-S ułatwia podział na strefy i serwis, bo od razu wiadomo, gdzie szukać problemu: po stronie N, po stronie PE czy w samym odbiorniku.Przy tym wszystkim warto pamiętać, że sam układ sieciowy nie zastępuje dobrego projektu. Dlatego w kolejnym kroku patrzę zawsze na błędy wykonawcze, bo to one najczęściej psują zalety nawet najlepszego rozwiązania.
Najczęstsze błędy przy rozdziale PE i N
Najgorszy błąd, jaki widzę w praktyce, to ponowne łączenie PE i N za miejscem rozdziału. Ktoś robi to „na wszelki wypadek”, bo rzekomo tak będzie bezpieczniej, a potem wyłącznik różnicowoprądowy zaczyna działać nieprzewidywalnie albo przestaje spełniać swoją rolę. Taki mostek nie poprawia bezpieczeństwa, tylko je rozmywa.
| Błąd | Skutek | Co zrobić zamiast tego |
|---|---|---|
| Mostkowanie PE i N po rozdziale | Zakłócenie pracy RCD, prądy błądzące, chaos serwisowy | Rozdziel przewody raz, w jednym punkcie, i nie łącz ich dalej |
| Traktowanie TN-C-S jak czystego TN-S | Fałszywe poczucie bezpieczeństwa | Najpierw ustal miejsce rozdziału PEN i sprawdź jego jakość |
| Prowadzenie PE w sposób zwiększający impedancję | Gorsze warunki samoczynnego wyłączenia zasilania | Prowadź PE zgodnie z zasadami i unikaj niepotrzebnych przeszkód magnetycznych |
| Złe oznaczenie kolorów przewodów | Błędy przy modernizacji i serwisie | Stosuj zielono-żółty dla PE i jasnoniebieski dla N |
| Brak połączeń wyrównawczych | Napięcia dotykowe na częściach metalowych | Połącz główne części przewodzące z główną szyną wyrównawczą |
W praktyce najczęściej widzę dwa grzechy: prowizoryczne mostki N-PE i niedostatecznie uporządkowaną rozdzielnicę. Jeśli ktoś chce później dołożyć fotowoltaikę, UPS albo ładowarkę auta, ten bałagan wraca ze zdwojoną siłą. Dlatego przy modernizacji zawsze zaczynam od sprawdzenia, czy przewody są prowadzone konsekwentnie i czy miejsce rozdziału PEN jest naprawdę wykonane poprawnie.
Drugi ważny detal to uziemienie i połączenia wyrównawcze. Nie są ozdobą projektu, tylko jego mechanizmem obronnym. W TN-S to właśnie one pomagają utrzymać potencjały pod kontrolą i ograniczyć skutki uszkodzeń, zwłaszcza tam, gdzie instalacja pracuje z dużą ilością elektroniki.
Kiedy TN-S ma sens, a kiedy ważniejszy jest sam porządek w instalacji
TN-S ma największy sens tam, gdzie instalacja jest nowa, rozbudowana albo oparta na urządzeniach wrażliwych na zakłócenia. Jeśli projektuję albo analizuję obiekt z fotowoltaiką, automatyką i kilkoma obwodami specjalnymi, to właśnie osobny PE i N traktuję jako punkt wyjścia do dalszych decyzji, a nie jako opcję dodatkową.
W starszych budynkach rozsądniejsza droga często wygląda inaczej: najpierw poprawny rozdział PEN w jednym, kontrolowanym miejscu, potem konsekwentne prowadzenie układu TN-S wewnątrz obiektu. To zwykle daje najlepszy efekt kosztowy i techniczny. Nie próbowałbym tworzyć półśrodków, bo one zazwyczaj mnożą problemy zamiast je usuwać.
Jeśli mam zostawić jedną praktyczną myśl, to taką: TN-S nie jest hasłem, tylko porządkiem. Gdy przewód ochronny ma tylko swoją funkcję, neutralny tylko swoją, a punkty rozdziału i uziemienia są wykonane bez improwizacji, instalacja staje się po prostu łatwiejsza w ochronie, serwisie i rozbudowie. I właśnie na tym zyskuje zarówno bezpieczeństwo, jak i niezawodność całego obiektu.
