W instalacji elektrycznej liczy się nie tylko to, co zasila odbiornik, ale też to, co wysyła do niego sygnał startu, stopu albo resetu. Taki przycisk jest prosty z zewnątrz, jednak jego konstrukcja decyduje o tym, czy układ zadziała pewnie, bezpiecznie i bez fałszywych impulsów. Poniżej pokazuję, jak działa w obwodzie sterowania, jakie ma odmiany, gdzie sprawdza się w domu i fotowoltaice oraz jak go dobrać, żeby nie kupować w ciemno.
Najkrócej liczy się funkcja, styk i warunki pracy
- Element sterowniczy zwykle nie zasila odbiornika bezpośrednio, tylko uruchamia przekaźnik, stycznik albo wejście sterownika.
- Najważniejsze różnice to wersja monostabilna, bistabilna, styk NO/NC oraz stopień ochrony IP.
- W automatyce i PV często pracuje się na 24 V DC oraz na stykach bezpotencjałowych.
- W układach maszynowych warto trzymać się PN-EN 60947-5-1 i PN-EN 60204-1.
- Impulsowy element nie zastępuje rozłącznika ani osobnej funkcji awaryjnego zatrzymania.
Jak działa element sterowniczy w obwodzie

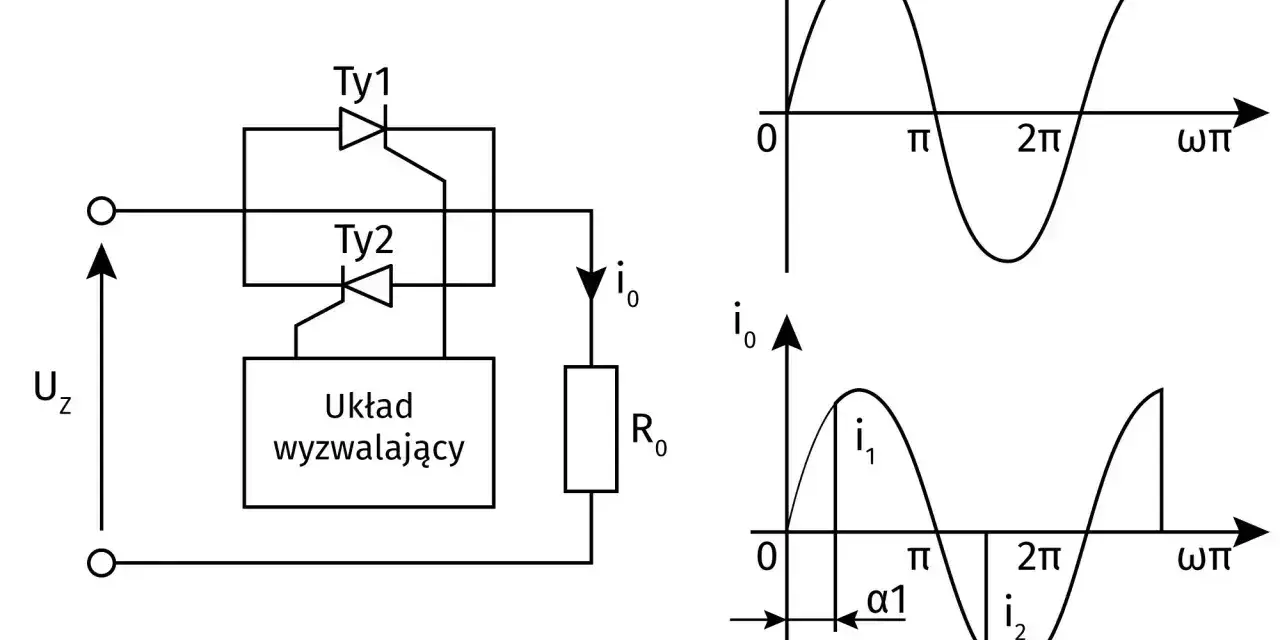

Ja patrzę na niego jak na prosty interfejs między człowiekiem a automatyką: naciskasz, a układ wysyła sygnał do przekaźnika, stycznika albo wejścia sterownika. Najczęściej nie chodzi o przenoszenie dużej mocy, tylko o zamknięcie lub otwarcie obwodu sterowania, zwykle na niskim napięciu, na przykład 24 V DC.
W praktyce najważniejsze są dwa zachowania. Wersja monostabilna wraca do stanu spoczynku po puszczeniu, więc daje impuls. Wersja bistabilna zostaje w pozycji, dopóki ktoś jej nie przełączy ponownie. Do tego dochodzi styk NO, który w spoczynku jest rozwarty, oraz NC, który w spoczynku jest zamknięty. To właśnie ten detal decyduje, czy układ startuje, zatrzymuje się, czy sygnalizuje stan awaryjny.
W dobrze zaprojektowanym obwodzie ten drobny element nie jest ozdobą panelu, tylko częścią logiki pracy całej instalacji. Gdy już wiadomo, jak działa, łatwiej przejść do odmian, które realnie spotyka się w rozdzielnicach, pulpitach i szafach sterowniczych.
Jakie odmiany spotkasz najczęściej

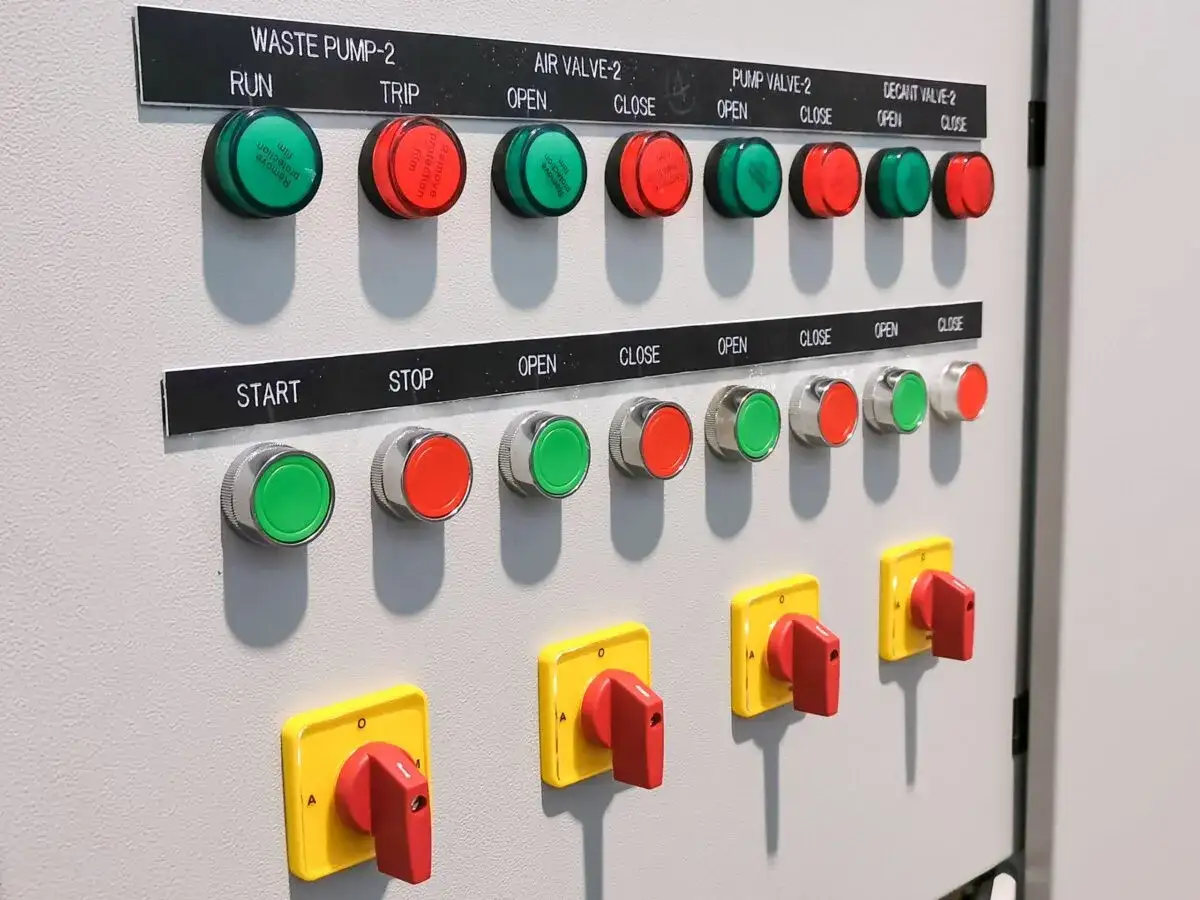

W panelach przemysłowych bardzo często spotykam montaż 22 mm, bo wokół tego standardu zbudowano mnóstwo obudów, modułów stykowych i osprzętu. To wygodne, ale nie jest obowiązkowe: do prostych paneli trafiają też średnice 16 mm, a w cięższych aplikacjach większe wykonania.
| Odmiana | Jak działa | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| Monostabilna | Po naciśnięciu wraca sprężyną do pozycji wyjściowej | Start, reset, krótki impuls sterujący | Nie utrzymuje stanu, więc nie nadaje się do prostego podtrzymania pracy |
| Bistabilna | Zostaje w nowej pozycji aż do ponownego przełączenia | Wybór trybu, ręczne włączanie i wyłączanie | Wymaga jasnej logiki obsługi, żeby operator nie pomylił pozycji |
| NO | Styk zamyka się dopiero po uruchomieniu | Impuls startowy, sygnał wejściowy do sterownika | Przy błędnym podłączeniu układ nie zareaguje tak, jak oczekujesz |
| NC | Styk jest zamknięty w spoczynku i otwiera się po uruchomieniu | Stop, sygnalizacja przerwy, obwody nadzorcze | To dobry wybór tam, gdzie przerwanie przewodu ma zostać zauważone |
| Podświetlana | Ma dodatkową lampkę sygnalizacyjną | Rozdzielnice, panele pracujące po zmroku, automatyka budynkowa | Trzeba dobrać właściwe napięcie podświetlenia |
| Hermetyczna lub przemysłowa | Ma mocniejszą obudowę i lepszą ochronę przed pyłem oraz wilgocią | Warsztat, hala, teren zewnętrzny, okolice falownika | Często jest droższa, ale zwykle wygrywa trwałością |
Jeśli mam wybrać między prostą wersją a bardziej odporną, zawsze pytam najpierw o środowisko pracy. W czystym pomieszczeniu można sobie pozwolić na mniej, ale przy kurzu, skroplinach czy częstym myciu oszczędzanie na obudowie zwykle kończy się szybciej, niż zakłada plan zakupowy.
Gdzie ma sens w domu, automatyce i fotowoltaice
W domu ten element najczęściej obsługuje dzwonek, oświetlenie, bramę, system alarmowy albo ręczne wywołanie funkcji w automatyce budynkowej. W fotowoltaice i magazynach energii bywa używany do resetu alarmu, potwierdzenia trybu pracy, odcięcia sygnału sterującego albo uruchomienia przekaźnika, który przekazuje komendę dalej.
Tu ważna jest jedna rzecz: suchy styk, czyli para zacisków bez własnego napięcia, które jedynie zwierają albo rozwierają obwód sygnałowy. To bezpieczne i wygodne rozwiązanie, ale nie zastępuje rozłącznika izolacyjnego ani aparatury, która ma przerwać obwód mocy. W instalacji PV traktuję taki układ jako element logiki i obsługi, nie jako narzędzie do ręcznego wyłączania stringów pod obciążeniem.
Jeżeli system ma pracować na zewnątrz albo w miejscu narażonym na pył, wilgoć czy częste mycie, od razu patrzę na szczelność i odporność mechaniczną. W praktyce różnica między lekką rozdzielnicą a szafą w hali albo przy falowniku zewnętrznym jest większa, niż się wydaje na etapie zakupu, więc to właśnie ten moment warto traktować bardzo technicznie.
Jak wybrać model, który nie rozczaruje po montażu
Ja zwykle zaczynam od trzech pytań: co ten element ma robić, w jakim środowisku będzie pracował i czy ma tylko wysłać impuls, czy też utrzymać stan. Dopiero potem patrzę na markę, kolor i wygląd.
| Kryterium | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Funkcja | Monostabilny czy bistabilny | Określa, czy układ ma reagować impulsem, czy stałą pozycją |
| Styk | NO, NC albo 1NO+1NC | Decyduje o logice startu, stopu i sygnalizacji |
| Średnica montażowa | 16 mm, 22 mm lub 30 mm | Musi pasować do panelu i osprzętu |
| Stopień ochrony | IP dopasowane do kurzu, wilgoci i mycia | Chroni przed awarią w trudnym środowisku |
| Podświetlenie | 24 V DC, 230 V AC lub brak | Źle dobrane napięcie oznacza problemy z pracą lampki |
| Rozbudowa | Dodatkowe bloki stykowe i osłony | Ułatwia serwis i późniejsze zmiany w układzie |
W obwodach maszynowych trzymam się też logiki, którą porządkują PN-EN 60947-5-1 i PN-EN 60204-1. Te wymagania nie są ozdobą katalogu, tylko praktycznym filtrem: pomagają odróżnić element do sterowania od elementu, który ma pracować w warunkach przemysłowych i zachować powtarzalność działania.
Jak podłączyć i przetestować go bezpiecznie
W samym montażu najważniejsza jest konsekwencja. Jeśli robię to sam, trzymam się prostego schematu: najpierw odcięcie zasilania, potem identyfikacja zacisków, a dopiero później test działania.
- Odłącz zasilanie i potwierdź brak napięcia miernikiem.
- Sprawdź oznaczenia zacisków, zwłaszcza wspólny styk, NO i NC.
- Upewnij się, czy układ pracuje na 24 V DC, czy na innym napięciu sterowania, i czy przewód podświetlenia ma osobny tor.
- Podłącz element do przekaźnika, stycznika albo wejścia PLC, a nie bezpośrednio do dużego odbiornika, jeśli nie przewiduje tego jego parametryka.
- Zrób próbę funkcjonalną i sprawdź, czy po puszczeniu wraca do stanu wyjściowego albo zostaje zablokowany dokładnie tak, jak powinien.
Przy sygnałach impulsowych w automatyce dobrze działa też prosta filtracja drgań styków, zwykle rzędu 20-50 ms. To drobiazg, ale właśnie on często odróżnia stabilny układ od takiego, który w PLC generuje dwa albo trzy fałszywe wejścia po jednym naciśnięciu.
Najczęstsze błędy, które powodują awarie
Najwięcej problemów widzę nie w samym aparacie, tylko w tym, jak zostaje wpięty i opisany. Kilka błędów wraca zaskakująco regularnie:
- Mylenie NO z NC. Efekt jest banalny, ale bolesny: start działa jak stop, a stop jak start.
- Dobór zbyt małej szczelności. Pył, para wodna i mycie rozbierają panel szybciej niż słaby styk.
- Próba przełączania zbyt dużego prądu. Wtedy kontakt się grzeje, a po czasie po prostu się wypala.
- Brak opisu na froncie lub w rozdzielnicy. Operator zgaduje, a to zawsze kończy się błędem.
- Ignorowanie drgań styków i zakłóceń wejścia. Sterownik dostaje kilka impulsów zamiast jednego.
- Traktowanie impulsowego elementu jak rozłącznika DC w PV. Przy prądzie stałym łuk gaśnie trudniej, więc to zły pomysł z definicji.
Jeśli instalacja ma działać latami, dużo lepiej poświęcić kilka minut na schemat i test niż potem szukać usterki w całym torze sterowania. W praktyce to właśnie ten etap decyduje, czy układ będzie bezproblemowy, czy stanie się źródłem niepotrzebnych przestojów.
Dlaczego dobrze dobrany element sterowania upraszcza serwis i rozbudowę
Największą różnicę robi dla mnie nie sam koszt zakupu, tylko to, czy później da się ten układ łatwo serwisować. Modułowy osprzęt, czytelne oznaczenia, zapas miejsca na dodatkowy styk i spójny standard montażu potrafią skrócić diagnostykę z godzin do minut.
W praktyce polecam patrzeć trochę szerzej niż na pojedynczą funkcję. Jeśli wiesz, że instalacja może się rozrosnąć, lepiej od razu wybrać rodzinę aparatów, do której dołożysz blok stykowy, osłonę albo podświetlenie bez przerabiania całego panelu. Właśnie tak traktuję dobrze dobrany przycisk: jako mały element, który porządkuje obsługę, ogranicza pomyłki i skraca diagnostykę całego układu.
