Najważniejsze rzeczy o rurze osłonowej do kabli
- Rura karbowana do ziemi chroni przewody przed naciskiem, wilgocią, kamieniami i przypadkowymi uszkodzeniami.
- Do instalacji podziemnych wybiera się zwykle rury dwuścienne z HDPE, często z pilotem ułatwiającym przeciąganie kabla.
- Najczęściej spotykane średnice to 32, 40, 50, 75 i 110 mm, ale dobór trzeba oprzeć na średnicy kabla i zapasie na przyszłość.
- Klasa odporności mechanicznej ma większe znaczenie niż sam kolor osłony.
- Zwykły peszel do wnętrz nie zastępuje rury do układania w gruncie.
- W instalacjach fotowoltaicznych taka osłona przydaje się szczególnie na odcinkach przechodzących przez ogród, fundament lub podjazd.
Czym jest rura karbowana do ziemi i kiedy ma sens

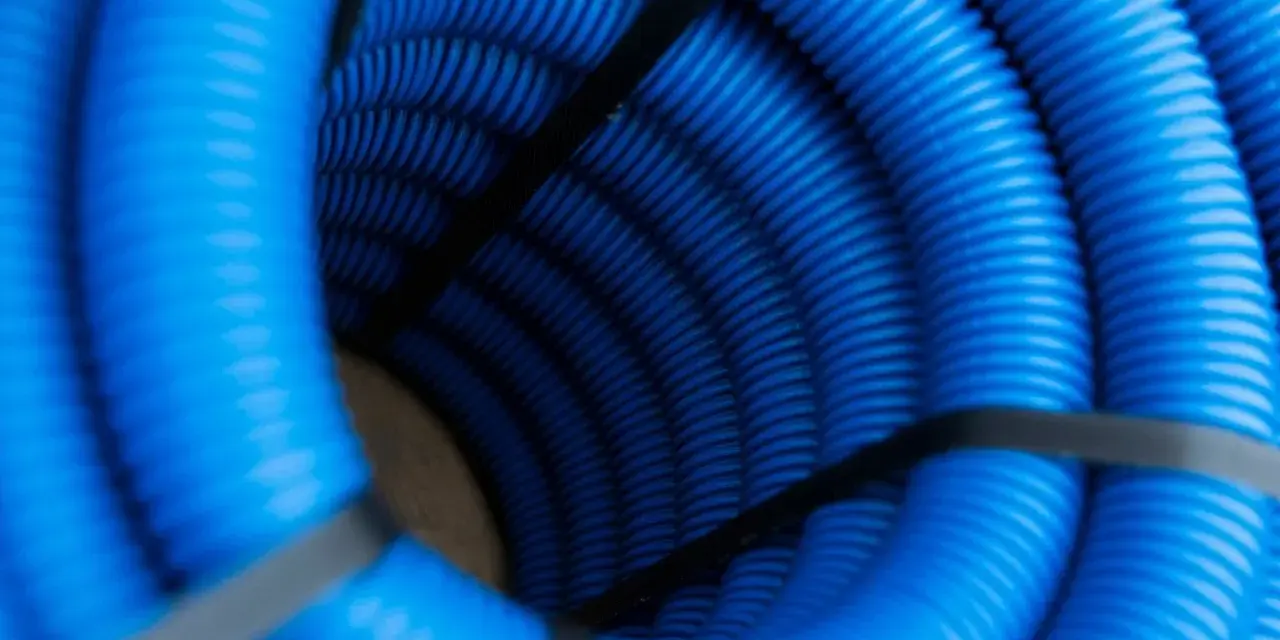

Rura typu AROT to dwuścienna, karbowana osłona przeznaczona przede wszystkim do prowadzenia kabli w ziemi i w innych miejscach, gdzie przewód może dostać mechanicznie „w kość”. Zewnętrzna warstwa daje elastyczność, a wewnętrzna pomaga przy przeciąganiu kabla, dlatego to rozwiązanie jest czymś więcej niż tylko „grubszym peszlem”. W praktyce liczy się tu połączenie odporności na ściskanie z wygodą montażu.
Najczęściej widzę tę osłonę w zasilaniu bram, oświetlenia ogrodowego, pomp, altan, garaży i odcinków fotowoltaiki schodzących do budynku. To właśnie tam kabel ma kontakt z gruntem, a późniejsze prace ziemne mogą go uszkodzić nawet wtedy, gdy instalacja działa bez zarzutu przez pierwsze lata. Skoro już wiadomo, po co ją stosować, przejdę do tego, jak wybrać właściwy wariant.
Jak dobrać średnicę i parametry osłony
Ja zaczynam od trzech rzeczy: średnicy kabla, długości trasy i tego, czy w środku ma iść tylko jeden przewód, czy kilka. To ważniejsze niż kolor opakowania. W sprzedaży najczęściej spotyka się średnice 32, 40, 50, 75 i 110 mm, a w praktyce to właśnie one decydują, czy montaż będzie wygodny, czy będzie się kończył szarpaniem kabla i niepotrzebnym ryzykiem uszkodzenia izolacji.
| Średnica | Najczęstsze zastosowanie | Co daje w praktyce |
|---|---|---|
| 32 mm | Pojedyncze, cieńsze przewody i krótkie odcinki sterujące | Mało miejsca, dobra tam, gdzie trasa jest prosta |
| 40 mm | Pojedynczy kabel z większym luzem | Rozsądny kompromis między ceną a wygodą montażu |
| 50 mm | Wiele domowych instalacji i część tras PV | Najbardziej uniwersalny wybór przy typowych odcinkach zewnętrznych |
| 75 mm | Kilka kabli albo trasa z rezerwą na przyszłość | Więcej miejsca na wymianę przewodu i ewentualną rozbudowę |
| 110 mm | Większe wiązki, rozbudowane odcinki, miejsca z większym ryzykiem przebudowy instalacji | Duży zapas, ale też większy koszt i mniej ekonomiczne rozwiązanie dla krótkich tras |
Przy materiałach szukam przede wszystkim HDPE, czyli polietylenu o dużej gęstości. W ofertach często pojawia się też deklaracja odporności mechanicznej na poziomie 450 N, co jest rozsądnym punktem wyjścia dla wielu instalacji podziemnych. Jeśli trasa biegnie pod podjazdem albo w miejscu, gdzie pojawia się większe obciążenie, nie patrzę wyłącznie na nazwę handlową. Sprawdzam kartę produktu, bo dwie rury „do ziemi” potrafią mieć zupełnie różne parametry.
- Pilot przydaje się przy dłuższych trasach i wtedy, gdy kabel ma być przeciągany po ułożeniu osłony.
- Większa średnica oszczędza czas przy montażu i zostawia zapas na wymianę przewodu.
- Odcinki 25 m lub 50 m są najwygodniejsze na budowie, bo ograniczają liczbę łączeń.
- UV ma znaczenie tylko tam, gdzie osłona wychodzi na zewnątrz i faktycznie dostaje słońcem.
Jeśli mam wątpliwość między dwiema średnicami, zwykle biorę większą. Różnica w cenie jest zazwyczaj mniejsza niż koszt późniejszej poprawki, a to prowadzi prosto do porównania z innymi osłonami.
Rura do ziemi, peszel i gładka osłona nie są tym samym
Na pierwszy rzut oka wiele osłon wygląda podobnie, ale w praktyce pracują w zupełnie innych warunkach. Gdy ktoś kupuje „jakikolwiek peszel”, a potem układa go w gruncie, zwykle oszczędza tylko na etapie zakupu. Problemy wychodzą później, kiedy przewód zaczyna ciężko przechodzić przez trasę albo osłona nie znosi nacisku zasypki.
| Rodzaj osłony | Gdzie ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Dwuścienna rura do ziemi | Wykopy, grunt, przejścia pod nawierzchnią, odcinki zewnętrzne | Dobra odporność mechaniczna, elastyczność, wygoda przy przeciąganiu kabla | Trzeba dobrze dobrać średnicę i nie oszczędzać na jakości |
| Zwykły peszel instalacyjny | Wnętrza, podtynkowo, lekkie trasy techniczne | Duża giętkość, niski koszt, łatwy montaż | Nie jest rozwiązaniem do gruntu pod naciskiem |
| Gładka rura PVC lub RHDPE | Dłuższe i prostsze trasy, miejsca z większym obciążeniem | Mniejszy opór przy przeciąganiu, duża wytrzymałość | Mniej wygodna przy ciasnych łukach i w krótkich przejściach |
To rozróżnienie ma praktyczne znaczenie: jeśli kabel ma iść pod trawnikiem, podjazdem albo przez działkę, klasyczny peszel zwykle przegrywa z rurą do ziemi. Jeśli natomiast przewód prowadzi się wewnątrz budynku, w ścianie albo w zabudowie kartonowo-gipsowej, kupowanie cięższej osłony jest zwyczajnym przewymiarowaniem. Dobrze dobrana osłona nie ma być „najmocniejsza z możliwych”, tylko adekwatna do trasy, a to prowadzi do samego montażu.
Jak ułożyć przewody, żeby osłona naprawdę zadziałała
Sama rura nie wystarczy, jeśli kabel jest wciskany na siłę albo leży w wykopie przygotowanym byle jak. W instalacjach podziemnych najwięcej problemów widzę nie z produktem, tylko z detalami wykonania: ostrym łukiem, zbyt małym zapasem i łączeniem elementów na szybko.
- Poprowadź trasę możliwie prosto, ale bez ostrych załamań. Każdy gwałtowny łuk zwiększa opór przy przeciąganiu.
- Zostaw zapas średnicy. Jeśli kabel już teraz wchodzi „na styk”, to za rok wymiana będzie dużo trudniejsza.
- Sprawdź pilot lub linkę wciągającą, bo przy dłuższych odcinkach oszczędza to sporo czasu.
- Układaj osłonę w podłożu bez kamieni i gruzu. Ostry materiał punktowo dociska rurę i z czasem robi różnicę.
- Zabezpiecz przejścia przez fundament, ścianę lub podjazd. To miejsca najbardziej narażone na uszkodzenie.
- Oznacz przebieg trasy. Przy przyszłych pracach ziemnych to jeden z najprostszych sposobów, żeby uniknąć przecięcia kabla.
W instalacjach fotowoltaicznych ta zasada jest szczególnie ważna: przewód, który dziś tylko przechodzi przez ogród, za kilka lat może obsługiwać inną konfigurację falownika, magazyn energii albo dodatkowy obwód. Dlatego lepiej raz zrobić trasę porządnie niż wracać do kopania po pierwszej rozbudowie systemu.
Najczęstsze błędy przy wyborze i montażu
Najwięcej kosztownych pomyłek powtarza się zaskakująco podobnie. Nie wynika to ze złej jakości samych osłon, tylko z tego, że ktoś traktuje je jak tani dodatek, a nie element całej trasy kablowej.
- Wzięcie zbyt małej średnicy - kabel da się czasem wcisnąć, ale później nie da się go wygodnie wymienić.
- Użycie zwykłego peszla w gruncie - wygląda podobnie, lecz nie pracuje w tych samych warunkach.
- Ignorowanie obciążenia mechanicznego - podjazd, ruch kołowy i zasypka z gruzu to nie to samo co spokojny trawnik.
- Brak zapasu na przyszłość - dokładnie dobrana osłona dziś często oznacza brak miejsca jutro.
- Łączenie elementów bez sprawdzenia dopasowania - przy ziemi każdy luźny styk szybciej zbiera piasek, wilgoć i problem.
- Oszczędzanie na trasach zewnętrznych PV - promieniowanie UV i zmiana temperatur potrafią w krótkim czasie obnażyć słabe tworzywo.
Jeśli miałbym wskazać jedną rzecz, która robi największą różnicę, byłby to zapas średnicy i poprawne ułożenie. Sam produkt jest ważny, ale błędna instalacja potrafi zniweczyć nawet dobry wybór. To właśnie dlatego przy finalnym wyborze patrzę szerzej niż tylko na cenę za metr.
Kiedy warto dopłacić do mocniejszej osłony
W domowej instalacji elektrycznej nie każda trasa wymaga tego samego poziomu ochrony. Jeśli kabel biegnie pod trawnikiem i ma być na lata, osłona do ziemi z pilotem i sensowną średnicą zwykle jest bardziej opłacalna niż najtańsza alternatywa. Jeśli natomiast przewód idzie krótko i wewnątrz budynku, wystarczy prostsze rozwiązanie.
Najlepszy efekt daje wtedy, gdy myśli się nie o samym kablu, ale o całej przyszłej zmianie: czy za rok dojdzie pompa, brama, ładowarka do auta albo dodatkowy obwód z fotowoltaiki. Właśnie w takich miejscach dobrze dobrana rura osłonowa przestaje być detalem, a staje się realnym zabezpieczeniem budżetu i czasu. I to jest chyba najuczciwsza odpowiedź na ten temat: kupować nie „najbardziej pancernie”, tylko na tyle solidnie, żeby później nie wracać z łopatą.
