W instalacji domowej ważniejsza od samej strony przewodu jest spójność i bezpieczeństwo, ale odpowiedź na pytanie, z której strony faza w gniazdku, nadal ma znaczenie przy montażu, remoncie i późniejszym serwisie. W polskich gniazdach typu E przyjęła się faza po lewej stronie, patrząc od frontu z bolcem u góry, choć w typowym gnieździe 230 V nie jest to jedyny możliwy układ. Poniżej rozkładam to na proste zasady: co jest zwyczajem, co wynika z praktyki elektryków, a kiedy naprawdę warto sprawdzić to miernikiem.
Najważniejsze wnioski o położeniu fazy w polskich gniazdach
- W Polsce najczęściej stosuje się układ: L po lewej, N po prawej, a PE u góry przy bolcu.
- To przede wszystkim praktyka montażowa, a nie temat, od którego zależy działanie każdego urządzenia.
- Znaczenie rośnie tam, gdzie sprzęt ma wyłącznik jednobiegunowy albo producent zakłada określoną polaryzację.
- Najpewniej sprawdza się to testerem dwubiegunowym lub miernikiem, nie „na oko”.
- W starej instalacji dwuprzewodowej albo po modernizacji najlepiej potraktować temat jako część szerszej kontroli bezpieczeństwa.
Najkrótsza odpowiedź brzmi tak
Jeśli patrzysz na gniazdo od strony otworów, z bolcem ochronnym na górze, faza zwykle jest po lewej, a neutralny po prawej. Tak najczęściej wykonuje się gniazda w Polsce, bo ułatwia to konsekwentne prowadzenie instalacji i późniejsze pomiary, ale sam układ lewej i prawej strony nie jest celem samym w sobie. Dla mnie ważniejsze jest to, żeby cały obiekt miał jeden czytelny standard, niż to, by ktoś pamiętał go z pamięci na zasadzie „bo tak zawsze było”.

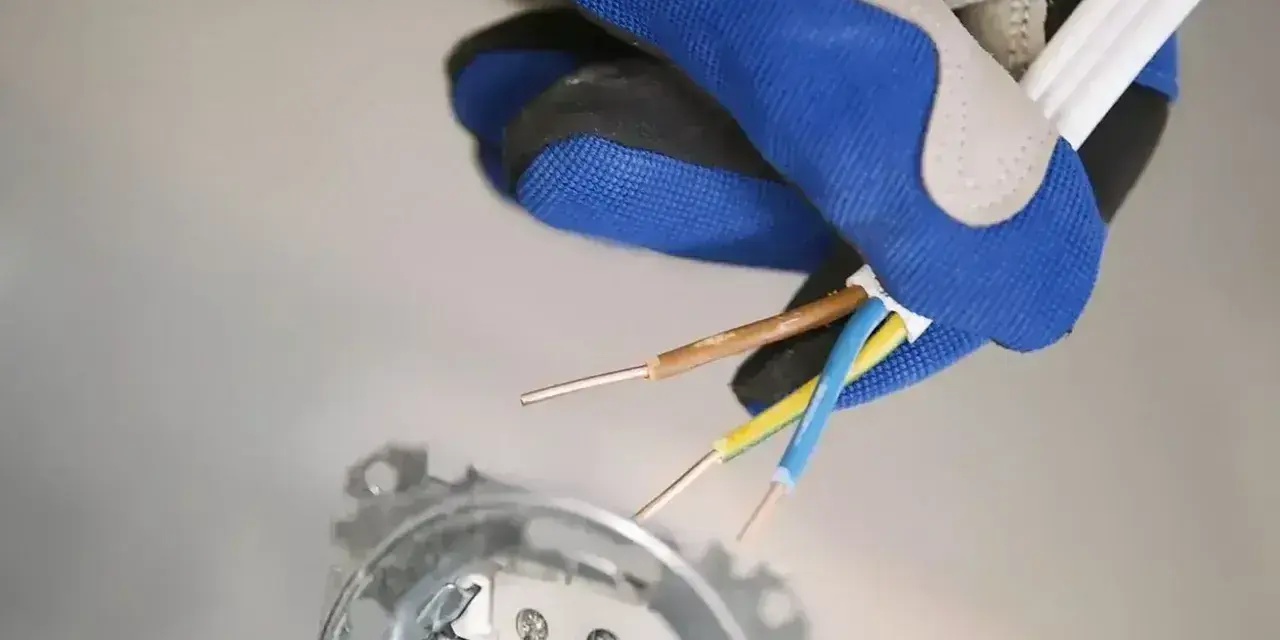

Warto też rozróżnić trzy przewody: L to przewód fazowy, N neutralny, a PE ochronny. W zwykłym gnieździe domowym chodzi głównie o to, by faza była podana tam, gdzie oczekuje jej producent osprzętu i gdzie łatwiej później serwisować instalację. To prowadzi do pytania, skąd wzięła się ta lewostronna praktyka.
Dlaczego elektrycy zwykle trzymają fazę po lewej
Ta zasada nie wzięła się z przypadku. W polskich instalacjach domowych od lat przyjęto układ, w którym faza jest po lewej stronie, neutralny po prawej, a bolec ochronny znajduje się u góry. Taki porządek nie rozwiązuje wszystkich problemów elektryki, ale daje coś bardzo praktycznego: przewidywalność.
Ja patrzę na to tak: jeśli w całym mieszkaniu, domu albo lokalu układ jest taki sam, późniejsze pomiary, wymiany osprzętu i diagnoza usterek są po prostu łatwiejsze. To ważne zwłaszcza tam, gdzie w grę wchodzą urządzenia z:
- wyłącznikiem jednobiegunowym, który powinien rozłączać fazę, a nie przewód neutralny,
- opisem montażowym wymagającym konkretnej polaryzacji,
- serwisem wykonywanym przez różnych fachowców w kolejnych latach,
- instalacją, w której liczy się szybkie odczytanie układu bez zgadywania.
W praktyce to właśnie spójność, a nie sama „lewa strona”, robi największą różnicę. I tu przechodzę do rzeczy najważniejszej: kiedy położenie przewodów naprawdę ma znaczenie, a kiedy nie zmienia prawie niczego.
Kiedy położenie przewodów ma znaczenie, a kiedy nie
Sam fakt, że L i N zamienią się miejscami, nie oznacza od razu awarii. W wielu urządzeniach elektronika i tak prostuje napięcie wejściowe, a sprzęt z wtyczką bez styku ochronnego często działa niezależnie od strony. Problem pojawia się wtedy, gdy odbiornik, wyłącznik albo serwis zakładają określoną polaryzację.
| Sytuacja | Czy położenie L/N ma znaczenie | Co z tego wynika |
|---|---|---|
| Ładowarki, zasilacze, drobna elektronika klasy II | Zwykle nie | Sprzęt działa niezależnie od strony, bo ma podwójną izolację albo własną elektronikę wejściową. |
| Oprawy oświetleniowe i urządzenia z wyłącznikiem jednobiegunowym | Tak | Wyłącznik powinien odcinać fazę, żeby części urządzenia nie pozostawały niepotrzebnie pod napięciem. |
| Sprzęt z instrukcją producenta, np. kocioł, automatyka, wybrane urządzenia grzewcze | Tak, jeśli producent to wskazuje | Tu nie improwizuję. Trzymam się dokumentacji, bo to ona mówi, czego sprzęt oczekuje. |
| Stara instalacja dwuprzewodowa z przewodem PEN | Tak, ale to szerszy temat | Najpierw trzeba ocenić całą instalację, a nie tylko samą stronę fazy. |
W skrócie: dla wielu urządzeń domowych położenie L i N nie zmienia działania, ale dla bezpieczeństwa i serwisu lepiej trzymać się jednego schematu. To właśnie dlatego warto wiedzieć, jak sprawdzić gniazdko bez zgadywania.
Jak sprawdzić gniazdko bez zgadywania
Najpewniej robi się to przy wyłączonym obwodzie i z narzędziem, które daje realny odczyt, czyli testerem dwubiegunowym albo miernikiem. Prosty próbnik „neonówka” nie daje mi takiej pewności, jakiej oczekuję przy pracy z instalacją 230 V. Jeśli nie masz pewności, lepiej potraktować to jako zadanie dla elektryka niż jako okazję do eksperymentów.
- Wyłącz odpowiednie zabezpieczenie w rozdzielnicy.
- Sprawdź, czy napięcie rzeczywiście zniknęło.
- Odczytaj gniazdo od frontu, z bolcem u góry, nie od strony montażu.
- Ustal, gdzie jest L, gdzie N, a gdzie PE.
- Jeśli w domu masz kilka obwodów, zaznacz je tak, żeby kolejna osoba nie musiała dochodzić tego od zera.
Przy gniazdach podwójnych nie zakładam automatycznie, że oba moduły mają identyczny układ tylko dlatego, że są w jednej ramce. Zaskakująco często to właśnie takie drobiazgi tworzą później nieporządek w całej instalacji. A gdy zaczynają się drobne pomyłki, pojawiają się też typowe błędy montażowe.
Najczęstsze błędy przy podłączaniu gniazd
Tu najczęściej widzę nie złą wolę, tylko pośpiech i odruch „będzie działać”. Problem w tym, że instalacja elektryczna to nie miejsce na skróty, zwłaszcza gdy później ma z niej korzystać kilka osób albo ma ją serwisować ktoś inny.
- Odczytywanie schematu od tyłu - wtyczka i gniazdo wyglądają inaczej od strony montażu niż od strony użytkownika.
- Mieszanie układów w jednym lokalu - część gniazd ma L po lewej, część po prawej, a potem nikt nie wie, co jest standardem.
- Zamiana pojęć L, N i PE - to nie są wymienne oznaczenia, tylko trzy różne funkcje przewodów.
- Mylenie ochrony z polaryzacją - wyłącznik różnicowoprądowy, czyli RCD, zwiększa bezpieczeństwo, ale nie zastępuje poprawnego montażu.
- Grzebanie przy instalacji pod napięciem - to jeden z tych błędów, których nie warto uczyć się na własnym doświadczeniu.
Najlepsza praktyka jest prosta: w całym obiekcie trzymam jeden układ i nie poprawiam pojedynczych gniazd „na oko”. To szczególnie ważne w starszych mieszkaniach, gdzie dochodzą jeszcze przewody PEN i inne historyczne rozwiązania.
Co robię przy starej instalacji i po remoncie
W starej instalacji dwuprzewodowej, zwłaszcza z PEN, nie traktuję tej kwestii jako estetyki, tylko jako sygnał, że trzeba ocenić całość układu. Jeśli remontujesz mieszkanie albo modernizujesz obwody po fotowoltaice, UPS-ie czy rozdzielnicy awaryjnej, najpierw ustalam standard oznaczeń, później sprawdzam ochronę przeciwporażeniową i dopiero na końcu wracam do samego położenia fazy. To pozwala uniknąć sytuacji, w której gniazda wyglądają „różnie, ale podobno dobrze”, a potem nikt nie pamięta, jak właściwie są zrobione.
W praktyce pilnuję trzech rzeczy:
- żeby w całym lokalu był jeden spójny układ fazy i neutralnego,
- żeby stare obwody nie były „ulepszane” bez sprawdzenia ich stanu,
- żeby po każdej zmianie zostało jasne oznaczenie w rozdzielnicy i dokumentacji.
W domach z zasilaniem awaryjnym, automatyką albo instalacją współpracującą z fotowoltaiką takie uporządkowanie ma jeszcze większy sens, bo przy serwisie liczy się przewidywalność, a nie domysły. Na tym etapie zostaje już tylko jedno pytanie: co warto zapamiętać, żeby nie wracać do tematu przy każdej wymianie gniazdka?
Co warto zapamiętać przed samodzielną kontrolą gniazdka
Najbardziej praktyczna zasada jest prosta: w polskich gniazdach domowych faza zwykle jest po lewej, ale ważniejsze od samej strony jest to, by instalacja była wykonana konsekwentnie i sprawdzona pomiarowo. Jeśli chcesz mieć spokój na lata, trzymaj jeden układ w całym mieszkaniu, nie mieszaj go bez powodu i nie opieraj się na domysłach, tylko na pomiarze.
Ja zawsze patrzę na to szerzej: nie tylko gdzie jest L, ale też czy gniazdo jest poprawnie opisane, czy przewód ochronny ma właściwe połączenie i czy osprzęt pasuje do realnego stanu instalacji. Wtedy temat przestaje być zagadką, a staje się normalnym elementem dobrze zrobionej elektryki.
