Kolory kabli nie są dekoracją, tylko systemem, który ma pomóc szybko rozpoznać funkcję żyły i uniknąć pomyłki przy pracy pod napięciem. W nowych instalacjach w Polsce opieramy się przede wszystkim na zharmonizowanych zasadach PN-HD 308 S2 i IEC 60445, ale w starszych obwodach oraz w fotowoltaice spotyka się wyjątki, które łatwo wprowadzają w błąd. Poniżej porządkuję najważniejsze barwy, pokazuję typowe pułapki i wyjaśniam, kiedy kolor wystarcza tylko jako wskazówka, a nie dowód.
Najważniejsze zasady, które od razu porządkują temat
- Żółto-zielony zarezerwowany jest dla przewodu ochronnego PE.
- Niebieski w instalacji AC oznacza neutralny N, ale w starszych układach i DC nie wolno zgadywać wyłącznie po barwie.
- Brązowy, czarny i szary to najczęstsze kolory przewodów fazowych L w nowych instalacjach.
- PEN łączy funkcję ochronną i neutralną, więc wymaga szczególnej ostrożności.
- W fotowoltaice i innych obwodach DC sama kolorystyka bywa niewystarczająca, ważniejsze są oznaczenia plus i minus oraz dokumentacja.
- Jeśli izolacja jest stara, przetarta albo ktoś przerabiał obwód, kolor traktuj jako wskazówkę, nie ostateczny dowód.
Jak czytać barwy przewodów bez zgadywania
Najpierw rozdzielam w głowie dwie rzeczy: kolor izolacji i funkcję żyły. Kolor ma przyspieszyć orientację, ale funkcję zawsze potwierdza opis na schemacie, oznaczenie zacisku albo pomiar. To ważne, bo w praktyce ten sam przewód może wyglądać „logicznie”, a mimo to być wykorzystany inaczej po remoncie, naprawie albo w urządzeniu z innej epoki.
Warto też odłożyć pojęcie „przewód zerowy” do potocznego języka - technicznie lepiej mówić o N albo PEN, bo to nie są terminy wymienne. Ta różnica ma znaczenie zwłaszcza wtedy, gdy instalacja jest starsza albo była przerabiana etapami.
W nowoczesnej instalacji AC punkt wyjścia jest prosty: przewód ochronny PE powinien być zielono-żółty, neutralny N niebieski, a fazowe L oznacza się najczęściej brązowym, czarnym lub szarym. Taki układ ułatwia pracę i ogranicza ryzyko pomyłki, ale nie zwalnia z kontroli. Jeśli w puszce widzisz coś nietypowego, nie zakładaj od razu, że ktoś „po prostu zrobił błąd” - czasem trafiasz na starszą normę albo mieszankę po kilku modernizacjach.
Właśnie dlatego w elektryce najbardziej cenię prostą zasadę: barwa podpowiada, lecz nie przesądza. Gdy temat robi się niejednoznaczny, trzeba przejść od samego koloru do układu połączeń, a to prowadzi już do standardowych oznaczeń w instalacji AC.
Co oznaczają standardowe barwy w instalacji AC
W typowej instalacji 230/400 V układ kolorów jest dziś najbardziej przewidywalny. Najłatwiej zapamiętać go przez funkcję, a nie przez sam odcień. Poniższa tabela pokazuje praktyczne znaczenie najważniejszych barw.
| Barwa żyły | Najczęstsze znaczenie | Co to oznacza w praktyce |
|---|---|---|
| Brązowy | Faza L | Najczęściej pierwszy przewód czynny w obwodzie jednofazowym lub jedna z faz w układzie trójfazowym. |
| Czarny | Faza L | Często druga faza albo przewód fazowy w obwodach sterowania. |
| Szary | Faza L | Zwykle trzecia faza w instalacji 3-fazowej. |
| Niebieski | Neutralny N | Przewód powrotny w obwodzie AC, którego nie powinno się używać jako fazy. |
| Zielono-żółty | Ochronny PE | Przewód bezpieczeństwa, który nie służy do zasilania odbiornika. |
Do tego dochodzi jedna ważna uwaga praktyczna: nie mieszam przewodu zielono-żółtego z żadną inną funkcją. To barwa zarezerwowana dla ochrony przeciwporażeniowej. Niebieski również ma specjalny status i w nowych instalacjach nie powinien „udawać” fazy. Jeśli ktoś próbował oszczędzać na przewodach i wykorzystywał żyły niezgodnie z przeznaczeniem, trzeba to odczytać z dokumentacji i poprawnie oznaczyć, a nie kleić obwód na pamięć.
Przy instalacjach trójfazowych warto zapamiętać jeszcze jedno: kolor nie mówi, czy dana faza jest „mocniejsza” albo „ważniejsza”. Brązowy, czarny i szary pełnią tę samą rolę funkcjonalną, a różnią się tylko identyfikacją. To drobiazg, ale właśnie on porządkuje montaż i późniejszy serwis.
Dlaczego stare instalacje potrafią wprowadzić w błąd
W starszych budynkach najczęściej problemem nie jest sam kolor, tylko to, że kilka epok instalatorskich spotyka się w jednej puszce. Część przewodów może pochodzić z dawnego obwodu, część z późniejszego remontu, a ktoś po drodze dodał jeszcze przedłużenie wykonane „z tego, co było”. Efekt jest prosty: barwa przestaje być wiarygodnym skrótem.

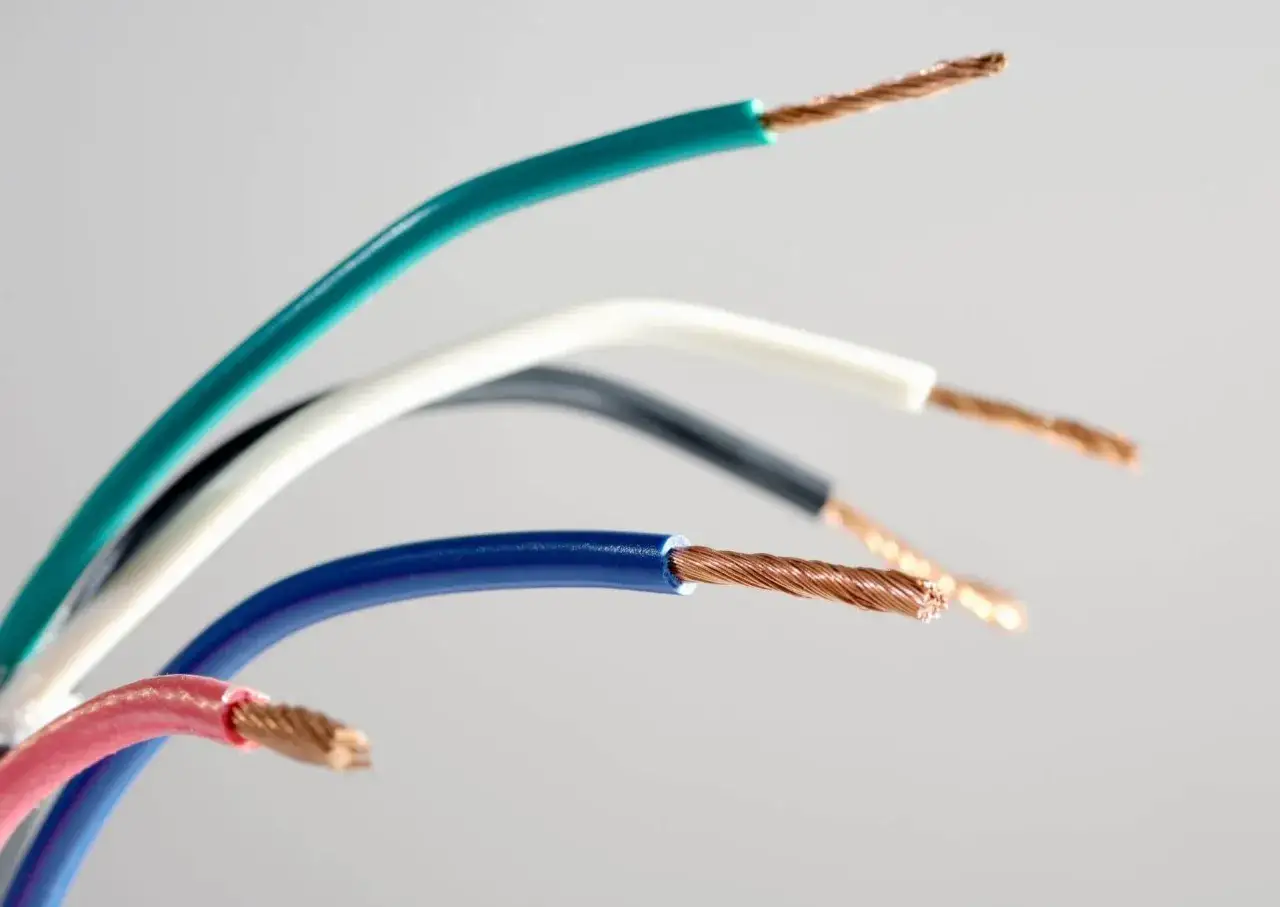

- Możesz trafić na przewody w kolorach dziś rzadko spotykanych, na przykład czerwone, białe, fioletowe albo żółte.
- W jednym obwodzie bywają żyły o różnych barwach, bo instalacja była naprawiana etapami.
- Starsze układy TN-C mogą mieć przewód PEN zamiast osobnych PE i N, co wymaga ostrożnej identyfikacji.
- Przewód, który wygląda jak neutralny, mógł zostać użyty jako fazowy po przeróbce lub odwrotnie.
Największy błąd, jaki widzę w takich sytuacjach, to zaufanie do pojedynczej żyły zamiast do całego układu. Jeśli ktoś patrzy tylko na niebieski przewód i zakłada, że to zawsze N, może przeoczyć stare oznaczenie albo nieprawidłową modernizację. Właśnie dlatego przy starszych instalacjach kolor jest tylko pierwszą wskazówką, a nie końcową odpowiedzią.
Sam PEN zwykle oznacza się zielono-żółtą izolacją z niebieskimi końcówkami, ale właśnie przy nim nie wolno ufać jednej barwie bez dodatkowej weryfikacji. Gdy dochodzi przewód PEN, robi się jeszcze bardziej wrażliwie, bo łączy on funkcję ochronną i neutralną. Po tej części naturalnie pojawia się pytanie, jak wygląda sytuacja tam, gdzie mamy prąd stały, czyli zwłaszcza w fotowoltaice.
Jak wygląda oznakowanie w fotowoltaice i obwodach DC
W instalacjach DC nie można automatycznie przenosić zasad z sieci domowej. Zgodnie z europejskim podejściem do identyfikacji przewodów, w obwodach stałoprądowych spotyka się inne przypisania niż w AC: brązowy bywa używany dla dodatniego toru, a szary dla ujemnego. W praktyce rynkowej, zwłaszcza w fotowoltaice, nadal bardzo często widzi się też czerwony jako plus i czarny jako minus, ale to jest konwencja spotykana w urządzeniach i zestawach, a nie coś, na czym warto budować ślepą pewność.
| Obszar | Typowe barwy | Najważniejsza zasada |
|---|---|---|
| Instalacja AC | Brązowy, czarny, szary, niebieski, zielono-żółty | Barwy są względnie stabilne i pomagają szybko rozpoznać L, N oraz PE. |
| Obwód DC według harmonizacji IEC | Brązowy, szary, zielono-żółty z oznaczeniami końców | Kolor ma wspierać identyfikację polaryzacji, ale dokumentacja nadal jest ważniejsza. |
| Fotowoltaika w praktyce montażowej | Czerwony, czarny, czasem inne oznaczenia producenta | Nie zakładaj niczego bez sprawdzenia znaków + i -, opisów na złączach oraz schematu stringów. |
To właśnie w PV najłatwiej o pozornie drobną pomyłkę, która potem robi duży problem. Jeśli kolory pochodzą od różnych producentów, jeśli przewód był wymieniany fragmentami albo jeśli ktoś wykonał naprawę „na szybko”, sam odcień izolacji nie daje pełnej odpowiedzi. W instalacji fotowoltaicznej bardziej ufam oznaczeniom na złączach i dokumentacji niż przyzwyczajeniu z klasycznej elektryki budynkowej.
Warto też pamiętać, że na Gne.com.pl temat energii i fotowoltaiki często wraca właśnie przy łączeniu części DC z częścią AC. Tam kolorystyka bywa różna po obu stronach układu, więc największą wartością jest konsekwencja oznaczeń, a nie jedna „uniwersalna” barwa dla całego systemu.
Najczęstsze błędy przy rozpoznawaniu przewodów
Jeżeli miałbym wskazać kilka pomyłek, które naprawdę generują ryzyko, lista byłaby krótka, ale konkretna. To zwykle nie są spektakularne awarie, tylko zwykłe skróty myślowe.
- Traktowanie niebieskiego jako zawsze neutralnego - w nowych obwodach AC to działa, ale po modernizacjach i w układach DC już niekoniecznie.
- Używanie zielono-żółtego do innych celów - to najgorszy możliwy skrót, bo dotyczy ochrony użytkownika.
- Zakładanie, że czerwony zawsze oznacza plus - w PV i urządzeniach DC bywa tak często, ale nie jest to reguła uniwersalna.
- Ignorowanie przewodu PEN - skoro łączy dwie funkcje, trzeba go czytać ostrożniej niż zwykły PE albo N.
- Ocenianie instalacji po samym kolorze, mimo że ktoś ją już przerabiał - mieszane remonty są bardziej niebezpieczne niż „dziwny” odcień izolacji.
- Praca bez weryfikacji - jeśli coś nie pasuje do schematu albo do opisu zacisków, trzeba zatrzymać się przed dalszym podłączaniem.
W praktyce najwięcej problemów wynika nie z braku wiedzy o normie, tylko z wiary, że „po kolorach da się wszystko rozpoznać od ręki”. Da się tylko część. Resztę trzeba sprawdzić, szczególnie gdy instalacja jest stara, mieszana albo dotyczy obwodu stałoprądowego.
Co zapamiętać przed pracą przy instalacji
Najlepszy nawyk jest prosty: ja zaczynam od schematu i opisu zacisków, potem sprawdzam kolor, a dopiero na końcu podejmuję decyzję o podłączeniu. Taka kolejność oszczędza czasu i zwykle wyłapuje problem, zanim zrobi się kosztowny albo niebezpieczny.
- Sprawdź, czy pracujesz przy AC, DC czy układzie mieszanym.
- Porównaj kolor żyły z opisem na zacisku i dokumentacją obwodu.
- W starszych instalacjach traktuj barwę jako trop, nie rozstrzygnięcie.
- Nie używaj zielono-żółtego do żadnej innej funkcji.
- Przy PV kontroluj polaryzację, oznaczenia i ciągłość stringów, bo sam kolor nie wystarczy.
Jeśli po otwarciu puszki albo rozdzielnicy cokolwiek nie zgadza się z tym, co powinno być według standardu, bezpieczniej jest przerwać pracę i zweryfikować obwód niż liczyć na intuicję. W elektryce to właśnie ostrożność, a nie „pewny wzrok”, najczęściej robi różnicę między poprawnym podłączeniem a kosztownym błędem.
