W elektronice liczy się nie tylko sam radiator, ale też to, jak skutecznie układ oddaje ciepło do otoczenia. W praktyce termopady są jednym z najbardziej użytecznych sposobów na wypełnienie szczeliny między źródłem ciepła a elementem chłodzącym, zwłaszcza tam, gdzie powierzchnie nie są idealnie równe. Poniżej wyjaśniam, jak działają, jak je dobrać i kiedy naprawdę mają przewagę w sprzęcie elektronicznym oraz energetycznym.
Najważniejsze fakty, które pomagają dobrać właściwy materiał
- To miękki materiał termoprzewodzący, który usuwa z układu warstwę powietrza pogarszającą chłodzenie.
- Najlepiej sprawdza się tam, gdzie potrzebna jest jednocześnie dobra transmisja ciepła i izolacja elektryczna.
- Typowe grubości mieszczą się mniej więcej w zakresie 0,25-5 mm, a przewodność cieplna często wynosi 0,5-10 W/mK.
- Najważniejsze przy doborze są: grubość szczeliny, miękkość materiału, docisk i zakres temperatur pracy.
- W elektronice mocy i w systemach energetycznych stosuje się go m.in. w falownikach, zasilaczach, ładowarkach i modułach LED.
- Najczęstszy błąd to wybór wyłącznie po najwyższej wartości W/mK, bez uwzględnienia geometrii i nacisku.
Czym jest podkład termiczny i kiedy ma sens

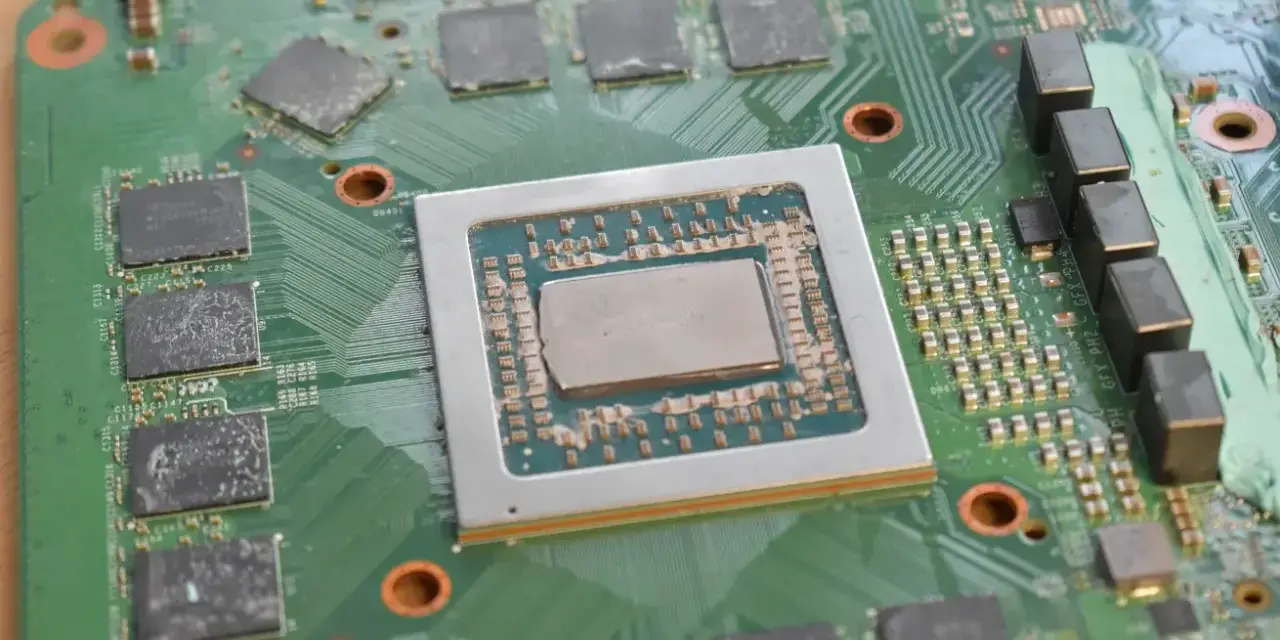

Podkład termiczny to miękki, sprężysty materiał przewodzący ciepło, który zastępuje powietrze w miejscu styku dwóch elementów. A właśnie powietrze jest tu największym problemem, bo działa jak izolator i potrafi zepsuć nawet dobrze zaprojektowane chłodzenie. Taki materiał stosuje się między układem scalonym, tranzystorem mocy, pamięcią albo modułem LED a radiatorem, metalową obudową czy płytką rozpraszającą ciepło.
Ja traktuję go jako rozwiązanie pośrednie: nie zawsze bije na głowę najlepiej nałożoną pastę termiczną, ale wygrywa prostotą, czystością montażu i stabilnością przy większych szczelinach. Dlatego tak często trafia do elektroniki mocy, gdzie ważniejsze od laboratoryjnego maksimum jest niezawodne działanie przez lata. Kiedy już wiadomo, po co w ogóle taki materiał istnieje, łatwiej zrozumieć, z czego wynika jego skuteczność.
Jak działa i z czego wynika jego skuteczność
W środku najczęściej znajduje się silikonowa baza z wypełniaczem ceramicznym albo mineralnym, który poprawia przewodzenie ciepła. Sama baza odpowiada za elastyczność, a cząstki wypełniające za transport energii cieplnej. W niektórych odmianach spotyka się też włókno wzmacniające, które poprawia odporność na rozdarcie, oraz wersje bezsilikonowe, wybierane tam, gdzie trzeba ograniczyć ryzyko migracji silikonu do otoczenia.
Najważniejsze parametry, na które patrzę przy ocenie takiego materiału, są zwykle trzy: przewodność cieplna, grubość i podatność na odkształcenie. Jeśli któryś z nich nie pasuje do konstrukcji, nawet dobry produkt nie zadziała tak, jak obiecuje karta katalogowa.
| Parametr | Co oznacza | Jak czytać to w praktyce |
|---|---|---|
| Przewodność cieplna | Jak łatwo materiał przekazuje ciepło | Wyższa wartość pomaga, ale tylko wtedy, gdy materiał dobrze przylega do obu powierzchni |
| Grubość | Jak dużą szczelinę może wypełnić | Za cienki nie zamknie mostka termicznego, za gruby może zwiększyć opór i nacisk |
| Twardość / miękkość | Jak łatwo materiał się ugina | Miększy lepiej znosi nierówności i małe tolerancje montażowe |
| Izolacja elektryczna | Czy nie przewodzi prądu | W elektronice mocy to często wymóg, nie dodatek |
Właśnie ta kombinacja cech sprawia, że taki materiał działa inaczej niż pasta czy klej termiczny. Następna rzecz, którą warto uporządkować, to miejsca, gdzie ma on największy sens.
Gdzie sprawdza się najlepiej w elektronice i energetyce

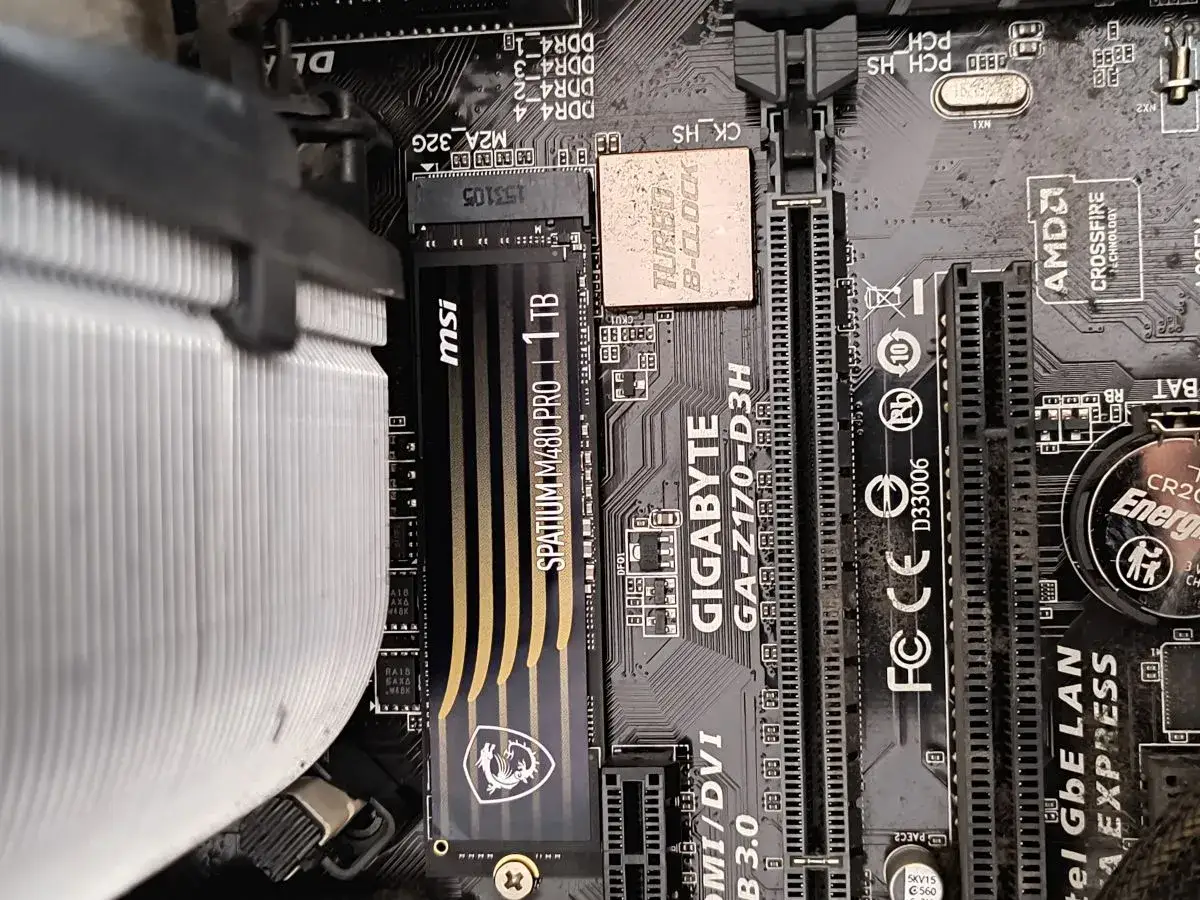

Najczęściej widzę go w miejscach, gdzie źródło ciepła nie styka się z radiatorem idealnie płasko albo gdzie trzeba jednocześnie odprowadzić temperaturę i zachować izolację elektryczną. To obejmuje układy zasilania na płycie głównej, pamięci VRAM, moduły LED, zasilacze impulsowe, sterowniki silników, ładowarki, przetwornice DC/DC oraz falowniki fotowoltaiczne. Właśnie w urządzeniach energetycznych taki materiał bywa niedoceniany, a później okazuje się, że bez niego lokalne przegrzewanie skraca żywotność całego modułu.
W praktyce dobrze sprawdza się tam, gdzie komponenty pracują w podwyższonej temperaturze i są narażone na drgania, zmiany obciążenia albo różnice rozszerzalności cieplnej. To ważne w magazynach energii, zasilaczach do systemów automatyki i w układach, które muszą działać bezobsługowo przez długi czas. Gdy urządzenie ma być serwisowalne i powtarzalne w montażu, taki materiał daje więcej spokoju niż rozwiązania na granicy tolerancji.
Nie traktowałbym go jednak jako uniwersalnej odpowiedzi na każdy problem termiczny. Jeśli szczelina jest minimalna, a powierzchnie są bardzo równe, pasta albo materiał fazowy może dać lepszy rezultat. Dlatego doboru nie robi się na wyczucie, tylko pod konkretną geometrię i warunki pracy.
Jak dobrać grubość, przewodność i twardość bez zgadywania
Ja zaczynam od pomiaru szczeliny, a dopiero potem patrzę na parametry cieplne. To podejście jest nudne, ale działa. Standardowe podkłady spotyka się zwykle w zakresie około 0,25-5 mm grubości, przy czym w sprzęcie elektronicznym najczęściej przewijają się wartości 0,5-3 mm. Z kolei przewodność cieplna w praktycznych zastosowaniach często mieści się mniej więcej między 0,5 a 10 W/mK, choć sama cyfra na etykiecie nie mówi jeszcze, jak materiał zachowa się pod dociskiem.
Największy błąd to dobieranie materiału wyłącznie pod najwyższe W/mK. Jeśli pad jest zbyt twardy, nie wypełni realnych nierówności. Jeśli jest zbyt miękki albo zbyt gruby, zacznie się nadmiernie uginać i może pogorszyć kontakt cieplny zamiast go poprawić. W kartach katalogowych wielu producentów pojawia się też ostrzeżenie, by nie ściskać materiału więcej niż o około 30% jego wyjściowej grubości. To dobra granica praktyczna, bo nadmierne zgniatanie zwiększa ryzyko odkształceń, wycieków albo uszkodzenia delikatnych elementów.
- Jeśli szczelina jest nieregularna, wybieram materiał bardziej miękki.
- Jeśli element wymaga większej izolacji elektrycznej, sprawdzam parametry dielektryczne, a nie tylko przewodność.
- Jeśli urządzenie pracuje w wysokiej temperaturze, patrzę na zakres pracy i starzenie materiału, nie tylko na parametr startowy.
- Jeśli montaż ma być powtarzalny, wolę grubość dobraną z zapasem testowym niż na styk.
- Jeśli ktoś proponuje układanie kilku warstw jedna na drugiej, zwykle odpowiadam: lepiej dobrać jedną właściwą grubość, bo warstwy zwiększają liczbę granic kontaktu.
To właśnie dlatego w praktyce najważniejszy nie jest sam katalogowy rekord, tylko dopasowanie materiału do szczeliny, nacisku i celu chłodzenia. A skoro wybór nie sprowadza się do jednej liczby, warto porównać go z innymi sposobami odprowadzania ciepła.
Kiedy wybrać go zamiast pasty, kleju lub masy wypełniającej
Jeżeli patrzeć na to czysto użytkowo, różnica jest prosta: pasta termiczna jest najlepsza przy bardzo cienkiej warstwie i dobrym docisku, klej termiczny przydaje się tam, gdzie element trzeba dodatkowo unieruchomić, a masa wypełniająca sprawdza się przy większych i bardziej nieregularnych szczelinach. Podkład termiczny stoi dokładnie pośrodku tego zestawu. Daje porządek montażowy, przewidywalność i zwykle lepszą serwisowalność niż materiały klejące.
| Rozwiązanie | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Podkład termiczny | Gdy szczelina jest wyraźna, a montaż ma być prosty i czysty | Przy bardzo cienkim styku może nie pobić pasty |
| Pasta termiczna | Gdy powierzchnie są równe i można zapewnić mocny docisk | Brudzi się, trudniej ją serwisować i nie wypełni dużej szczeliny |
| Klej termiczny | Gdy element ma zostać trwale zamocowany | Ogranicza naprawialność i demontaż |
| Masa wypełniająca | Gdy tolerancje są duże i geometria jest niestandardowa | Wymaga starannego doboru, a aplikacja bywa bardziej wymagająca |
W mojej ocenie największą przewagą tego rozwiązania jest przewidywalność. To dlatego producenci elektroniki mocy tak chętnie stosują je tam, gdzie liczy się stabilny proces montażu, a nie tylko pojedynczy test termiczny. Zostaje jeszcze ostatnia rzecz, która w praktyce decyduje o powodzeniu całego układu: sposób montażu i typowe błędy.
Co sprawdzić przed montażem w urządzeniach mocy
Przed montażem zawsze oczyszczam obie powierzchnie z pyłu, starego materiału i resztek folii ochronnej. To banał, ale właśnie na tym etapie najczęściej traci się kilka stopni, których później nie da się odzyskać żadnym lepszym produktem. Materiał trzeba dociąć do realnego pola styku, bez zwisających fragmentów, które mogłyby ograniczać docisk albo nachodzić na sąsiednie elementy.
Jeśli konstrukcja ma nierówną geometrię, lepiej przetestować dwie grubości niż zakładać, że jedna jakoś się ugnie. Zbyt mała grubość zostawi kieszenie powietrzne, a zbyt duża może wywołać naprężenia mechaniczne albo odginać płytkę, radiator czy moduł mocy. Przy serwisie nie zakładam też automatycznie, że stary materiał nadaje się do ponownego użycia. Jeśli stracił sprężystość, podniszczył się albo ma ślady przegrzania, wymieniam go bez dyskusji.
W urządzeniach energetycznych, takich jak falowniki PV czy magazyny energii, zwracam szczególną uwagę na starzenie się materiału, zakres temperatur pracy i odporność na drgania. To nie są detaliczne parametry na papierze. W praktyce właśnie one decydują, czy układ po dwóch sezonach dalej trzyma temperaturę tak samo dobrze jak po montażu. Jeśli chcesz bezpiecznie podejść do wyboru, zacznij od szczeliny, potem sprawdź izolację, a dopiero na końcu porównuj przewodność cieplną.Taki sposób myślenia zwykle oszczędza więcej czasu niż gonienie za najwyższą liczbą z karty katalogowej i dobrze sprawdza się zarówno w elektronice użytkowej, jak i w sprzęcie energetycznym, który ma pracować długo i bez niespodzianek.
