Łączenie przewodów w domu albo w małym obiekcie nie kończy się na samym połączeniu żył. Liczy się miejsce, w którym wszystko pozostaje bezpieczne, dostępne do kontroli i dopasowane do warunków pracy. Właśnie dlatego dobrze dobrana puszka ma większe znaczenie, niż wygląda na pierwszy rzut oka. Poniżej pokazuję, jak ją rozpoznać, czym różnią się popularne warianty i na co patrzeć, żeby instalacja nie wymagała poprawek po kilku miesiącach.
Najważniejsze informacje o wyborze i montażu osprzętu łączeniowego
- W mieszkaniu najczęściej sprawdzają się warianty podtynkowe, a w garażu, piwnicy i na elewacji lepiej działają modele natynkowe lub hermetyczne.
- Jeśli w środku mają się znaleźć złączki, przekaźnik albo ściemniacz, 60 mm głębokości zwykle daje dużo większy komfort niż wersja płytka.
- Do miejsc narażonych na wilgoć i kurz warto dobierać obudowy o podwyższonym stopniu ochrony, najczęściej IP44 albo IP55.
- Najczęstszy błąd to zbyt mało miejsca na przewody i akcesoria. Lepiej zostawić zapas niż upychać wszystko na siłę.
- Połączenia wykonuje się złączkami lub listwami zaciskowymi dobranymi do przekroju żył, a nie przypadkowym skręceniem przewodów.
- Przy modernizacji instalacji warto myśleć o przyszłej rozbudowie, zwłaszcza gdy w grę wchodzą automatyka, fotowoltaika lub dodatkowe sterowanie.
Czym jest puszka łączeniowa i kiedy naprawdę jej potrzebujesz
To niewielka obudowa, w której łączy się, rozdziela i zabezpiecza przewody. Jej zadanie jest proste, ale bardzo ważne: ma utrzymać połączenia w porządku, odciążyć je mechanicznie i pozwolić wrócić do nich serwisowo, jeśli coś trzeba sprawdzić albo przerobić.
W praktyce taki element pojawia się wszędzie tam, gdzie instalacja nie kończy się na jednym punkcie. Oświetlenie sufitowe, obwody gniazd, sterowanie roletami, czujniki ruchu, rozgałęzienia w garażu czy rozprowadzenie przewodów w rozdzielni pomocniczej - to właśnie te miejsca najczęściej wymagają uporządkowanego punktu połączeń. Ja patrzę na to tak: jeśli przewody mają się gdzieś spotkać, lepiej zrobić to w przemyślanej obudowie niż zostawiać przypadkowy chaos w ścianie.
Ważna zasada jest prosta: połączenie ma być bezpieczne, dostępne i dobrane do warunków pracy. Jeśli punkt łączeniowy ma działać latami, nie można wybierać go wyłącznie po cenie albo po tym, co akurat da się wsadzić w otwór. Z tego wynika już następny krok, czyli dobór odpowiedniego typu do miejsca montażu.

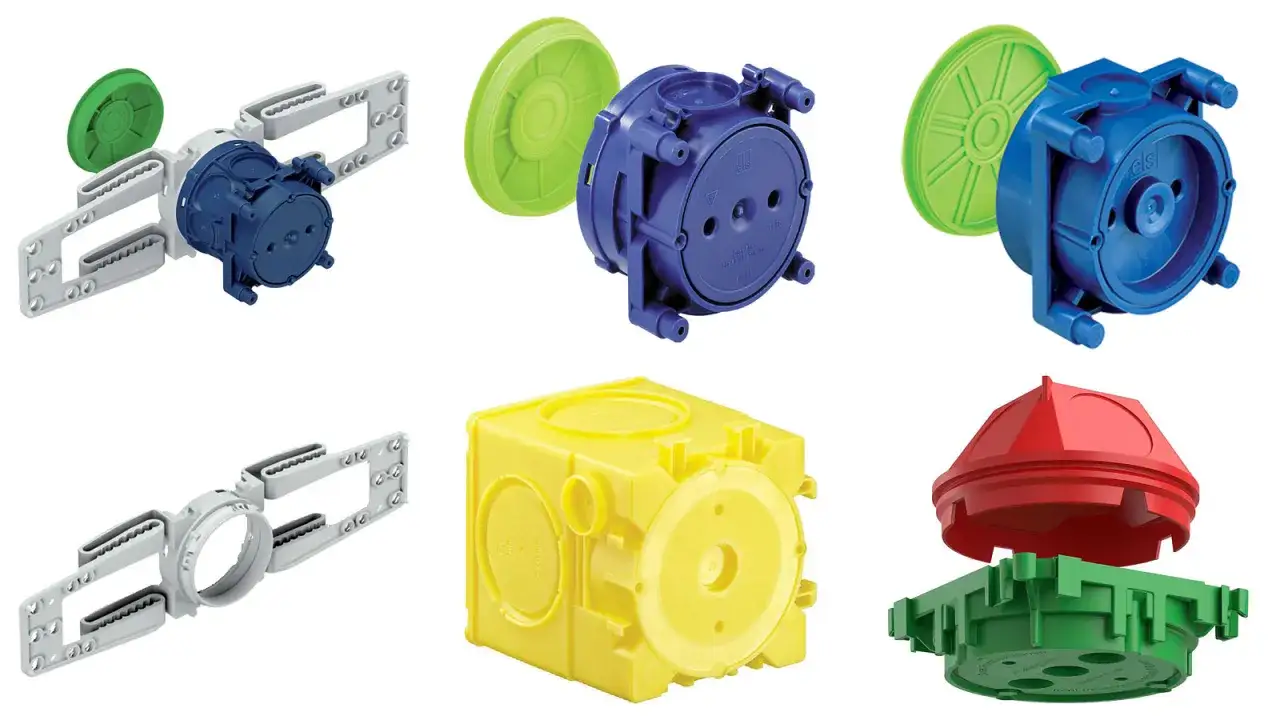

Jakie rodzaje sprawdzają się w mieszkaniu, garażu i na zewnątrz
W katalogach i sklepach najczęściej spotkasz kilka grup osprzętu. Każda ma sens w innym miejscu, a pomyłka zwykle wychodzi dopiero po montażu: coś odstaje, brakuje miejsca albo wilgoć robi swoje. Dlatego nie traktuję wszystkich modeli jako zamiennych.
| Rodzaj | Gdzie ma sens | Co daje | Ograniczenia |
|---|---|---|---|
| Podtynkowa | Salon, korytarz, sypialnia, typowe ściany murowane | Jest dyskretna, dobrze znika w ścianie i pasuje do klasycznych instalacji | Wymaga miejsca w murze i dobrego planu przed wykończeniem ścian |
| Natynkowa | Garaż, piwnica, kotłownia, warsztat, modernizacje bez kucia | Łatwy montaż i wygodny dostęp serwisowy | Jest bardziej widoczna i wymaga estetycznego poprowadzenia przewodów |
| Hermetyczna | Elewacja, taras, pomieszczenia wilgotne i zapylone | Lepsza ochrona przed kurzem i bryzgami wody, zwykle IP44 lub wyżej | Zajmuje więcej miejsca i bywa sztywniejsza w montażu |
| Do pustych ścian | Płyta g-k, lekkie ścianki, zabudowy szkieletowe | Ma elementy mocujące dostosowane do cienkich przegród | Musi być dobrze dopasowana do grubości zabudowy, inaczej nie trzyma stabilnie |
W domu jednorodzinnym najczęściej wygrywa prosty układ: podtynkowe w częściach mieszkalnych, natynkowe w zapleczu technicznym, hermetyczne tam, gdzie pojawia się wilgoć lub pył. W instalacjach modernizowanych bez remontu często ratują sytuację modele natynkowe, bo pozwalają uniknąć kucia ścian. Skoro typ jest już jasny, warto przejść do tego, co naprawdę decyduje o wygodzie i trwałości, czyli doboru parametrów.
Jak dobrać właściwy model do obwodu i miejsca montażu
Ja dobieram osprzęt w tej kolejności: najpierw warunki środowiskowe, potem ilość przewodów i akcesoriów, a dopiero na końcu wygląd. To chroni przed błędem, który widzę najczęściej - kupuje się obudowę „na styk”, a po włożeniu złączek okazuje się, że brakuje kilku centymetrów i wszystko trzeba robić od nowa.
| Kryterium | Na co patrzeć | Praktyczna wskazówka |
|---|---|---|
| Głębokość | 40 mm, 60 mm, 80 mm | 60 mm to najbezpieczniejszy kompromis, jeśli w środku mają znaleźć się złączki, sterownik albo większa liczba żył |
| Stopień ochrony | IP20, IP44, IP55 i wyżej | W suchych wnętrzach wystarcza prostsze rozwiązanie, ale przy wilgoci i kurzu celuj w wyższy IP |
| Format | Okrągły, kwadratowy, prostokątny | Okrągłe są częste w ścianach, a większe formaty lepiej znoszą kilka połączeń naraz |
| Przestrzeń na osprzęt | Złączki, listwy zaciskowe, przekaźnik, ściemniacz | Jeśli dochodzi elektronika, nie schodź do wersji płytkiej; zbyt mała obudowa kończy się przegrzewaniem i chaosem |
| Przepusty kablowe | Dławiki, osłabienia pod przepust, szczelność pokrywy | Przy zewnętrznym montażu liczy się nie tylko sam IP, ale też jakość wejścia przewodu |
Praktyka pokazuje, że wersje płytkie, około 40 mm, nadają się głównie do prostych połączeń bez dodatkowych modułów. Gdy pojawia się choćby niewielki sterownik, czujnik albo kilka złączek, lepiej od razu wybrać głębszy model. W wielu instalacjach różnica kilku milimetrów nie wygląda na wielką rzecz, ale po zamknięciu obudowy właśnie ona decyduje o tym, czy przewody nie będą naciśnięte i czy pokrywa domknie się bez siłowania. To prowadzi prosto do pytania, jak takie połączenia wykonać dobrze, a nie tylko „żeby działało”.
Jak poprawnie wykonać połączenia przewodów
Najbezpieczniej traktować ten etap jak porządną pracę montażową, a nie doraźne sklejenie kilku żył. Po pierwsze - odłącz zasilanie i sprawdź brak napięcia odpowiednim testerem. Po drugie - użyj złączek albo listew zaciskowych dobranych do przekroju przewodów; w praktyce wiele popularnych rozwiązań obsługuje zakresy rzędu 1-4 mm², ale zawsze trzeba potwierdzić to na konkretnym elemencie.- Zaplanuj układ przewodów jeszcze przed włożeniem ich do obudowy.
- Zostaw zapas żyły, najlepiej około 10-15 cm, żeby w przyszłości dało się coś poprawić bez przedłużania kabla.
- Ściągaj izolację tylko na tyle, ile wymaga złączka. Za długi odcinek gołej żyły to proszenie się o problem.
- Układaj przewody bez ostrych załamań i bez ściskania pokrywy.
- Rozdzielaj obwody logicznie: fazę, neutralny i ochronny prowadź czytelnie, nie „na skróty”.
- Jeśli instalacja zawiera różne materiały przewodów albo dodatkowe moduły, dobieraj osprzęt przeznaczony dokładnie do takiego połączenia.
Ja szczególnie pilnuję jednej rzeczy: połączenie ma być serwisowalne. Jeśli po zamknięciu obudowy nie da się już nic odczytać, a przewody leżą jeden na drugim, późniejsza naprawa zamienia się w zgadywankę. Z tego powodu porządek w środku jest równie ważny jak sama technika zacisku. A skoro technika jest już jasna, warto zobaczyć, gdzie najczęściej popełnia się błędy.
Najczęstsze błędy, które później kosztują najwięcej
W praktyce awarie rzadko wynikają z jednego spektakularnego błędu. Częściej to suma drobiazgów: trochę za mało miejsca, trochę za słaby stopień ochrony, trochę za dużo żył w jednym punkcie. Potem pojawia się grzanie, luźny styk, wilgoć albo po prostu brak dostępu do naprawy.| Błąd | Co się dzieje | Jak tego uniknąć |
|---|---|---|
| Zbyt mała obudowa | Przewody są ściśnięte, a izolacja pracuje pod naciskiem | Wybierz większą głębokość albo większy format zewnętrzny |
| Brak ochrony przed wilgocią | Korozja, zawilgocenie styków, szybsze uszkodzenia | Dobierz model z odpowiednim IP i szczelnym przepustem |
| Upychanie kilku funkcji w jednym miejscu | Trudny serwis i większe ryzyko przegrzania | Rozdziel połączenia, jeśli instalacja robi się zbyt gęsta |
| Brak dokumentacji | Po roku nikt nie pamięta, co gdzie idzie | Zrób zdjęcie przed zamknięciem i opisz obwód |
| Nieczytelne połączenia | Trudno wykryć usterkę i bezpiecznie przerobić układ | Stosuj opis przewodów i trzymaj przewód ochronny w logicznym układzie |
Najdroższe poprawki zaczynają się zwykle tam, gdzie oszczędzono 5-10 zł na właściwym modelu albo 10 minut na porządnym ułożeniu przewodów. To właśnie dlatego wolę rozwiązania trochę większe, ale czytelne i łatwe w obsłudze. I z tej samej logiki wynika ostatnia rzecz, o której wiele osób zapomina: zostawienie przestrzeni na przyszłość.
Co zostawić sobie na przyszłą rozbudowę instalacji
Jeżeli instalacja ma działać dłużej niż jeden remont, trzeba myśleć trochę do przodu. W obiektach, gdzie później pojawia się automatyka, dodatkowe sterowanie oświetleniem, fotowoltaika, pompa ciepła albo ładowarka EV, zapas miejsca szybko okazuje się cenniejszy niż najniższa cena zakupu. Ja zwykle zakładam prostą zasadę: lepiej mieć trochę luzu niż walczyć z obudową, która była „idealna” tylko w dniu montażu.
- Zostaw więcej przestrzeni niż wynika z aktualnego projektu, najlepiej z zapasem na dodatkowe złączki lub moduł.
- Opisuj obwody na pokrywie albo w dokumentacji, żeby po kilku latach dało się wrócić do układu bez zgadywania.
- Rób zdjęcie połączeń przed zamknięciem, zwłaszcza jeśli instalacja ma zostać zakryta tynkiem lub zabudową.
- Nie zamykaj całego zapasu przewodu na sztywno; kilka dodatkowych centymetrów potrafi uratować późniejszy serwis.
- Jeśli planujesz rozbudowę o kolejne urządzenia, wybierz głębszy model już teraz, zamiast liczyć na przypadek.
W dobrze zaprojektowanej instalacji wygrywa nie to, co jest najmniejsze, tylko to, co daje porządek, dostęp i margines bezpieczeństwa. Jeśli mam wskazać jedną zasadę, która naprawdę robi różnicę, to jest nią wybór obudowy z zapasem miejsca i dobrym dopasowaniem do warunków pracy. Reszta to już konsekwencja: czytelne połączenia, właściwy stopień ochrony i montaż, do którego da się wrócić bez demolowania ściany.
