Styczniki są jednym z tych elementów, które na schemacie wyglądają niepozornie, a w praktyce decydują o tym, czy silnik, grzałka albo układ automatyki będzie załączany pewnie i bez zbędnych awarii. W tekście pokazuję, jak działa elektromagnetyczny łącznik, gdzie ma sens jego użycie, jak dobrać go do obciążenia oraz jakie błędy najczęściej skracają jego żywotność. Dorzucam też kontekst dla instalacji energetycznych i fotowoltaiki, bo tam dobór aparatu przestaje być tylko kwestią wygody, a staje się kwestią bezpieczeństwa.
Najważniejsze rzeczy, które warto zapamiętać
- Najpierw sprawdza się rodzaj obciążenia, a dopiero potem sam prąd znamionowy.
- Dla silników klatkowych kluczowa jest kategoria AC-3, bo przy rozruchu prąd bywa 5-7 razy wyższy od prądu znamionowego.
- Dla grzałek, nagrzewnic i innych obciążeń rezystancyjnych zwykle wystarcza AC-1.
- Przy częstym rewersowaniu, hamowaniu i krótkich cyklach załączania trzeba brać pod uwagę AC-4.
- W obwodach DC, zwłaszcza w PV i magazynach energii, potrzebny jest aparat projektowany specjalnie do prądu stałego.
- Na trwałość wpływają też temperatura, liczba cykli łączeniowych, napięcie cewki i liczba styków pomocniczych.
Jak działa elektromagnetyczny łącznik
W uproszczeniu to układ z cewką, rdzeniem, kotwicą i zestawem styków. Gdy na cewkę podasz napięcie, tworzy się pole magnetyczne, które przyciąga ruchomą część i zamyka styki główne; po odjęciu zasilania sprężyna odciąga mechanizm z powrotem i obwód się rozłącza.
W praktyce najważniejszy jest moment przełączania. Przy obciążeniach indukcyjnych, takich jak silnik albo transformator, podczas rozwarcia powstaje łuk elektryczny, więc liczy się trwałość styków i sposób gaszenia łuku. Dlatego ten sam aparat może świetnie działać przy grzałce, a przy motorze pracować na granicy swoich możliwości, jeśli został źle dobrany.
Dodatkowe styki pomocnicze służą do sygnalizacji, blokad i współpracy z PLC, czyli sterownikiem, który podejmuje decyzje na podstawie sygnałów z obiektu. To właśnie one pozwalają zbudować prostą logikę start-stop, podtrzymanie lub wzajemne wykluczanie dwóch torów mocy.
Kiedy rozumie się tę prostą zasadę, dużo łatwiej odróżnić warianty konstrukcyjne i dobrać właściwy model do zadania.
Gdzie ma sens w praktyce
Najczęściej spotykam go w miejscach, gdzie obciążenie nie ma być załączane ręcznie, tylko z automatyki, zegara, przekaźnika albo sygnału z systemu zarządzania energią. Właśnie tam liczy się powtarzalność, odporność na częste przełączenia i możliwość sterowania większym prądem małym sygnałem z obwodu sterowania.
| Zastosowanie | Co robi aparat | Na co uważać | Mój komentarz |
|---|---|---|---|
| Silniki pomp, wentylatorów i sprężarek | Załącza i wyłącza obwód przy rozruchu oraz podczas normalnej pracy | Kategoria pracy, prąd rozruchowy, liczba cykli | Tu najczęściej widać skutki złego doboru, bo rozruch mocno obciąża styki. |
| Grzałki, nagrzewnice i piece | Przełącza obciążenie rezystancyjne | AC-1, temperatura w obudowie, czas pracy ciągłej | To zwykle prostszy przypadek, ale tylko wtedy, gdy obciążenie naprawdę jest rezystancyjne. |
| Oświetlenie hal i sekcje LED | Załącza grupy odbiorników według harmonogramu lub sygnału z automatyki | Prądy udarowe zasilaczy LED, częstotliwość łączeń | Przy LED-ach łatwo zaniżyć chwilowy prąd załączania i później dziwić się, że styki zużywają się szybciej. |
| HVAC i klimatyzacja | Steruje sprężarkami, wentylatorami i układami pomocniczymi | Częste starty, warunki cieplne, blokady | To środowisko lubi aparaty z zapasem, bo cykle pracy są tu wyjątkowo intensywne. |
| Fotowoltaika i magazyny energii | Włącza obwody pomocnicze albo steruje częścią AC instalacji | Rodzaj prądu, dopuszczenie do DC, gaszenie łuku | Po stronie stałoprądowej zwykły model AC nie jest zamiennikiem „jeden do jednego”. |
W instalacjach związanych z energią odnawialną najczęściej trafia do obwodów pomocniczych, sterowania grzałką, pompą obiegową, wentylacją, ładowaniem bufora albo blokadą pracy urządzeń przy nadwyżce produkcji. Na stronie DC sytuacja jest bardziej wymagająca, bo zwykły model do prądu przemiennego nie zastępuje urządzenia zaprojektowanego specjalnie do prądu stałego.
To prowadzi do najważniejszej decyzji projektowej: nie gdzie ma pracować aparat, ale z jakim typem obciążenia ma się mierzyć.
Jak dobrać go do rodzaju obciążenia
Największy błąd to wybieranie wyłącznie po amperach z tabliczki. Dla grzałek i innych obciążeń rezystancyjnych liczy się coś innego niż dla pomp, sprężarek czy układów z częstym rewersem.
| Kategoria | Do jakiego obciążenia | Co dzieje się przy łączeniu | Typowe zastosowanie |
|---|---|---|---|
| AC-1 | Obciążenia rezystancyjne lub słabo indukcyjne, z cos φ co najmniej 0,95 | Łuk przy wyłączaniu jest niewielki, a styki zużywają się wolniej | Grzałki, ogrzewanie, rozdział energii |
| AC-3 | Silniki klatkowe podczas normalnego startu i wyłączenia w trakcie pracy | Przy załączaniu pojawia się wysoki prąd rozruchowy, zwykle 5-7 razy większy od znamionowego | Pompownie, wentylatory, sprężarki, przenośniki |
| AC-4 | Układy z częstym hamowaniem, rewersem i ruchem przerywanym | Najcięższe warunki pracy, bardzo duże obciążenie styków | Rewersy, suwnice, aplikacje z częstym zmianą kierunku |
| DC | Obwody stałoprądowe, gdzie łuk gaśnie trudniej niż w AC | Wymaga aparatu z wyraźnym dopuszczeniem do prądu stałego | PV, magazyny energii, ładowarki, obwody baterii |
- Ustal rodzaj obciążenia i kategorię pracy.
- Sprawdź napięcie toru mocy oraz napięcie cewki.
- Policz, ile razy na godzinę aparat będzie przełączany.
- Zostaw zapas na temperaturę, zabudowę i spadki napięcia sterowania.
- Zaplanuj styki pomocnicze, blokady i ewentualne tłumienie przepięć.
- Jeżeli pracujesz w DC, wybierz model z wyraźnym dopuszczeniem do tego typu obwodu.
Dopiero po takiej weryfikacji ma sens porównywanie konkretnych serii i wymiarów montażowych.

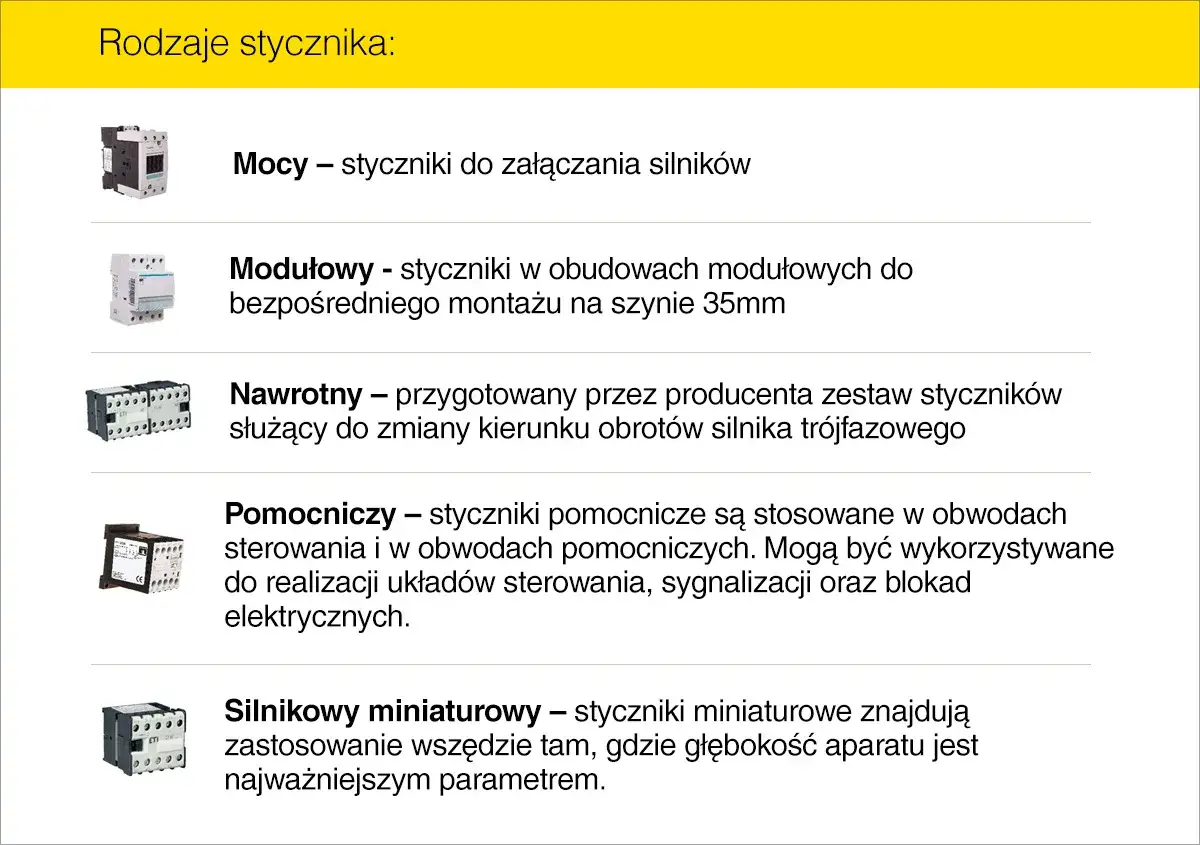

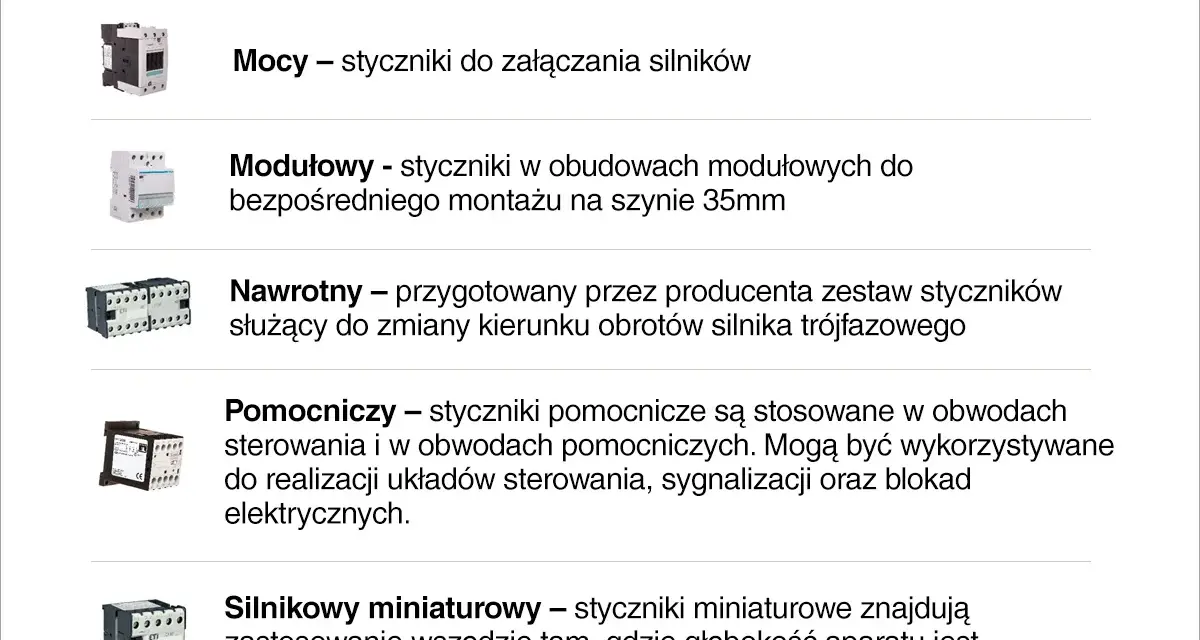

Jakie wersje spotkasz najczęściej
Na rynku nie ma jednego uniwersalnego rozwiązania. Inaczej wygląda aparat do rozruchu silnika, inaczej kompaktowy model do rozdzielnicy budynkowej, a jeszcze inaczej wersja przygotowana do obwodów stałoprądowych.
| Typ | Kiedy ma sens | Najważniejsza cecha | Ograniczenie |
|---|---|---|---|
| Przemysłowy | Silniki, pompy, sprężarki, automatyka technologiczna | Wysoka trwałość łączeniowa i odporność na częste cykle | Zajmuje więcej miejsca i wymaga poprawnego chłodzenia |
| Instalacyjny | Oświetlenie, ogrzewanie, proste sterowanie w budynkach | Kompaktowa obudowa i łatwy montaż w rozdzielnicy | Nie nadaje się do ciężkich aplikacji silnikowych |
| Miniaturowy | Mała automatyka, ograniczona przestrzeń, układy sterowania | Niewielkie gabaryty i proste wpięcie w logikę sterowania | Mniejszy margines przy dużych obciążeniach i temperaturze |
| DC | PV, baterie, ładowarki, układy zasilania stałoprądowego | Przystosowanie do trudniejszego gaszenia łuku | Trzeba bardzo dokładnie sprawdzić dopuszczalne napięcie i prąd |
| Z blokadą mechaniczną | Rewers, układy naprzemienne, gwiazda-trójkąt | Chroni przed jednoczesnym załączeniem dwóch torów | Wymaga poprawnego montażu i zgodnej logiki sterowania |
W praktyce miniaturowe i instalacyjne modele sprawdzają się tam, gdzie liczy się miejsce i prostota, ale nie zastąpią cięższego aparatu w układach z dużą liczbą cykli i podwyższoną temperaturą. Z kolei wersje DC są konieczne tam, gdzie łuk elektryczny jest trudniejszy do zgasięcia i standardowy tor mocy nie daje odpowiedniego marginesu bezpieczeństwa.
Jeżeli konstrukcja ma współpracować z rewersem, gwiazdą-trójkątem albo blokadą wzajemną, dopilnuj, żeby model miał wystarczającą liczbę styków i miejsce na mechaniczne wykluczenie dwóch torów jednocześnie.
Najczęstsze błędy przy doborze i montażu
Tu nie ma wielkiej tajemnicy: większość problemów bierze się z pośpiechu albo z założenia, że skoro aparat ma podobny prąd, to będzie działał tak samo. W elektryce podobne nie znaczy bezpieczne.
- Dobór po samym prądzie - przy silniku to za mało, bo liczy się kategoria pracy i prąd rozruchowy.
- Ignorowanie środowiska pracy - wysoka temperatura w rozdzielnicy skraca trwałość i może wymagać zapasu w doborze.
- Brak tłumienia przepięć na cewce - potrafi zakłócać PLC, przyspieszać zużycie wyjść sterownika i powodować niepewną pracę.
- Mieszanie torów mocy z pomocniczymi - styki pomocnicze nie są zamiennikiem dla styków głównych.
- Zbyt częste załączanie - każdy cykl zużywa aparat, a częstotliwość pracy ma znaczenie równie duże jak prąd.
- Użycie modelu do AC w obwodzie DC - to jedna z najgroźniejszych pomyłek, bo w DC łuk gaśnie trudniej.
- Brak zapasu na obciążenia udarowe - dotyczy zwłaszcza LED-ów, zasilaczy i układów z dużą pojemnością na wejściu.
W układach sterowania bardzo często widać to po grzaniu cewki, buczeniu aparatu, sklejaniu styków albo losowym wyłączaniu automatyki. Jeśli takie objawy pojawiają się po kilku tygodniach, problem zwykle leży nie w „wadliwej sztuce”, tylko w projekcie.
Po wyłapaniu tych pułapek łatwiej przejść do obszaru, w którym błędy kosztują jeszcze więcej, czyli do instalacji związanych z fotowoltaiką i magazynowaniem energii.
Co zmienia fotowoltaika i magazyny energii
W obszarze PV i magazynów energii temat robi się ostrzejszy, bo obwody DC nie mają naturalnego przejścia przez zero, a to utrudnia gaszenie łuku. Dlatego po stronie stałoprądowej zwykły aparat do AC nie jest bezpiecznym zamiennikiem, nawet jeśli na pierwszy rzut oka wygląda podobnie.
W praktyce rozdzielam dwa przypadki. Po stronie AC falownika można stosować klasyczne modele, o ile ich kategoria pracy odpowiada obciążeniu, natomiast po stronie DC trzeba sięgać po urządzenia z wyraźnym dopuszczeniem do takiej pracy, często projektowane właśnie pod PV, baterie lub ładowarki. W magazynach energii dochodzi jeszcze precharge, czyli łagodny rozruch obwodu pojemnościowego, który ogranicza udary prądowe przy załączaniu.
| Miejsce w systemie | Co zwykle przełącza | Co sprawdzam | Praktyczna uwaga |
|---|---|---|---|
| Strona AC falownika | Pompy, grzałki, obwody priorytetowe, sterowanie budynkiem | Kategorię pracy i prąd obciążenia | Tu działa klasyczna logika doboru, ale dalej trzeba pilnować cykli pracy. |
| Strona DC baterii | Główny tor zasilania, odłączenie, precharge | Dopuszczenie do DC, napięcie, prąd i gaszenie łuku | To miejsce, w którym błąd w doborze bywa najdroższy i najbardziej niebezpieczny. |
| Obwody PV | Łączenie i odłączanie sekcji stałoprądowych | Czy aparat ma rating PV i odpowiednią klasę pracy | Nie każdy model nadaje się do przełączania stringów pod obciążeniem. |
| Zarządzanie nadwyżką energii | Grzałka, bufor, klimatyzacja, ładowanie wybranych odbiorników | Liczbę cykli i współpracę z automatyką | W takich układach liczy się nie tylko sam prąd, ale też logika i powtarzalność sterowania. |
Jeśli projekt dotyczy energii słonecznej, ja zawsze sprawdzam, czy aparat ma jednoznacznie opisane warunki pracy w DC, bo tu margines błędu jest znacznie mniejszy niż w klasycznym układzie oświetleniowym.
To właśnie rozróżnienie między stroną AC i DC najczęściej przesądza o tym, czy instalacja będzie działać przewidywalnie przez lata, czy zacznie wymagać nieplanowanych interwencji.
Zanim zamówisz aparat, sprawdź te parametry
Gdybym miał sprowadzić dobór do jednego krótkiego filtra, patrzyłbym kolejno na rodzaj obciążenia, kategorię pracy, napięcie toru mocy, napięcie cewki, liczbę cykli łączeniowych i warunki montażu. Dopiero potem porównywałbym markę, gabaryt i cenę.
- Rodzaj obciążenia - rezystancyjne, silnikowe, mieszane czy DC.
- Kategoria pracy - AC-1, AC-3, AC-4 albo odpowiednik dla DC.
- Napięcie i prąd - zarówno tor mocy, jak i obwód sterowania.
- Warunki montażu - temperatura, wentylacja, przestrzeń w rozdzielnicy.
- Wyposażenie dodatkowe - styki pomocnicze, blokady, tłumienie przepięć.
Jeżeli te punkty zgadzają się z kartą katalogową, aparat zwykle pracuje długo, cicho i przewidywalnie. Jeżeli nie, oszczędność przy zakupie szybko wraca w postaci grzania, hałasu, sklejonych styków albo przestojów. Właśnie dlatego traktuję ten element nie jako drobiazg z rozdzielnicy, tylko jako jeden z punktów, które realnie decydują o bezpieczeństwie i bezawaryjności całej instalacji.
