Neutralny tor w instalacji elektrycznej, czyli przewód neutralny, odpowiada za zamknięcie obwodu i bezpieczny powrót prądu do źródła zasilania. To temat ważniejszy, niż wielu osobom się wydaje, bo od poprawnego rozpoznania żyły N zależy nie tylko działanie urządzeń, ale też bezpieczeństwo przy modernizacji domu, montażu osprzętu czy pracy z fotowoltaiką. W tym artykule wyjaśniam, jak ten element działa, czym różni się od fazy i ochrony oraz jakie błędy najczęściej prowadzą do awarii albo zagrożenia.
Najważniejsze fakty o neutralnym torze w instalacji
- To część obwodu roboczego, a nie przewód ochronny.
- W nowych instalacjach żyła N jest zwykle jasnoniebieska, a PE żółto-zielony.
- Kolor pomaga, ale w starszych układach nie wystarcza do identyfikacji.
- Przerwa w torze powrotnym może powodować migotanie, niestabilną pracę urządzeń i groźne napięcia na metalowych elementach.
- W układach z falownikiem, magazynem energii lub UPS sposób prowadzenia neutralnego toru ma znaczenie projektowe.
Jak działa przewód neutralny w obwodzie
W praktyce patrzę na ten element jako na tor roboczy, a nie dodatkowe zabezpieczenie. W obwodzie jednofazowym zamyka on drogę prądu między odbiornikiem a źródłem zasilania, a w instalacji 230 V współpracuje z przewodem fazowym tak, by urządzenie mogło działać stabilnie. To właśnie dlatego neutralny conductor nie jest tym samym co uziemienie i nie powinien być traktowany jak „bezpieczny z definicji”.
W nowoczesnym ujęciu technicznym chodzi o przewód połączony z punktem neutralnym źródła, który bierze udział w rozdziale energii elektrycznej. W idealnych warunkach ma potencjał bliski ziemi, ale w realnej instalacji ten potencjał może się zmieniać, zwłaszcza przy obciążeniu, asymetrii albo uszkodzeniu połączeń. W układach trójfazowych żyła N może przenosić prąd niezrównoważenia, więc nie wolno zakładać, że „na pewno nic przez nią nie płynie”.
Jeśli więc chcesz dobrze rozumieć resztę tematu, najpierw trzeba odróżnić funkcję roboczą od ochronnej. I właśnie tu zaczynają się najczęstsze pomyłki, bo z zewnątrz oba przewody potrafią wyglądać podobnie, a ich rola jest zupełnie inna.
Jak odróżnić N, L i PE bez zgadywania

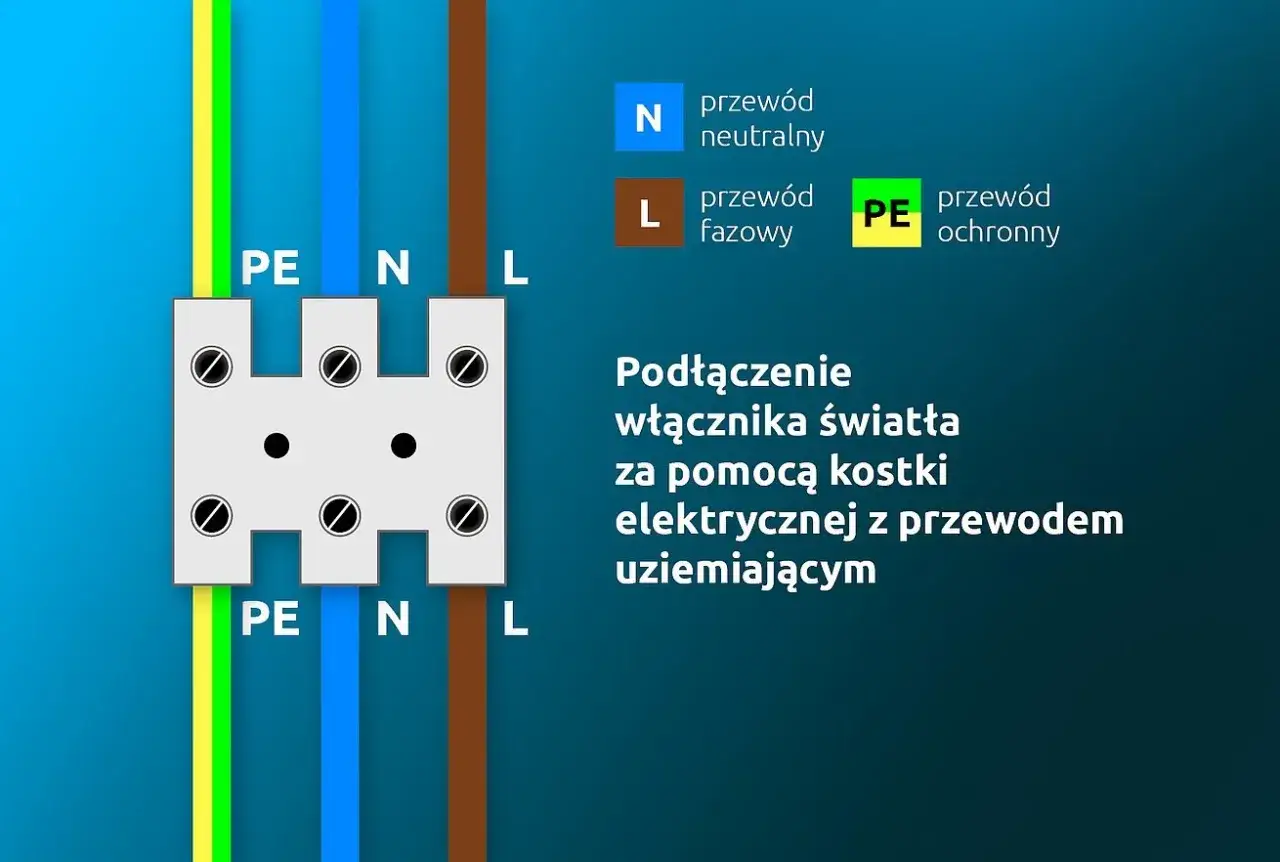

Ja nie ufam samemu kolorowi izolacji, dopóki nie sprawdzę kontekstu instalacji. W nowych instalacjach w Polsce i szerzej w Europie standard jest czytelny: żyła N jest jasnoniebieska, fazowa L ma zwykle barwę brązową, czarną albo szarą, a PE pozostaje żółto-zielony. To porządkuje montaż i zmniejsza ryzyko pomyłki, ale nie zwalnia z myślenia, bo w starszych obiektach oznaczenia bywają inne albo niejednoznaczne.
| Oznaczenie | Typowy kolor w nowych instalacjach | Rola | Najważniejsza uwaga |
|---|---|---|---|
| N | Jasnoniebieski | Tor roboczy i powrotny | Nie jest przewodem ochronnym. |
| L | Brązowy, czarny lub szary | Doprowadza napięcie do odbiornika | To na nim względem ziemi występuje napięcie sieciowe. |
| PE | Żółto-zielony | Ochrona przeciwporażeniowa | Nie służy do normalnego przesyłu prądu roboczego. |
W starszych instalacjach możesz spotkać także PEN, czyli przewód łączący funkcję ochronną i neutralną. To właśnie on bywa źródłem największych problemów podczas modernizacji, bo po jego rozdziale na N i PE nie wolno już mieszać tych funkcji w dowolny sposób. Gdy widzę stare kolory albo mieszane oznaczenia, zakładam ostrożność zamiast intuicji.
Najczęstsze błędy są bardzo prozaiczne: ktoś uznaje, że niebieski zawsze oznacza neutralny tor, albo traktuje żółto-zielony jak wygodne miejsce do „pożyczenia” żyły. W elektryce taki skrót myślowy potrafi kosztować więcej niż porządne sprawdzenie obwodu. A gdy identyfikacja jest niepewna, problemem nie jest już estetyka instalacji, tylko bezpieczeństwo działania całego układu.
Co się dzieje, gdy neutralny tor jest przerwany albo źle połączony
Uszkodzenie tej żyły bywa zdradliwe, bo instalacja nie musi od razu całkiem zgasnąć. Zdarza się, że część odbiorników działa, ale napięcie zaczyna się „rozjeżdżać”, światła migoczą, a elektronika zachowuje się losowo. W układach trójfazowych przerwa w torze powrotnym potrafi spowodować przesunięcie napięć między fazami, co szczególnie źle znoszą urządzenia wrażliwe na skoki zasilania.
- Migotanie oświetlenia przy włączaniu większego odbiornika.
- Niestabilna praca urządzeń, zwłaszcza elektroniki z zasilaczami impulsowymi.
- Niespodziewane wyzwalanie zabezpieczeń, w tym wyłącznika różnicowoprądowego.
- Niebezpieczne napięcia dotykowe na metalowych częściach instalacji, szczególnie przy uszkodzeniu PEN.
W praktyce najgroźniejsze są sytuacje, w których usterka dotyczy starego układu z przewodem PEN albo błędnie rozdzielonej instalacji TN-C-S. Jeśli neutralny i ochronny tor zostały pomieszane, metalowe obudowy urządzeń mogą znaleźć się w stanie, którego użytkownik nie rozpozna po samym wyglądzie gniazdka. Dlatego przy takich objawach nie zgaduję na miejscu, tylko traktuję sprawę jak problem bezpieczeństwa, a nie drobną niedogodność.
Warto też pamiętać, że wyłącznik różnicowoprądowy mierzy sumę prądów w żyłach czynnych. Gdy tor powrotny jest uszkodzony albo źle poprowadzony, urządzenie może reagować nieprzewidywalnie, a czasem wręcz nie zapewnić tego, czego od niego oczekujesz. I właśnie dlatego przy pracy z ochroną przeciwporażeniową liczy się nie tylko sam aparat, ale cały układ przewodów.
Dlaczego ma znaczenie w domu, przy falowniku i magazynie energii
W domu jednorodzinnym neutralny tor jest zwykle „niewidoczny” dopóki wszystko działa. Problem zaczyna się wtedy, gdy instalacja ma więcej niż jeden sposób zasilania: klasyczną sieć, falownik, magazyn energii, zasilanie awaryjne albo przełączanie źródeł. W takich układach jedna źle przemyślana żyła potrafi wywołać kaskadę problemów, które później wyglądają jak awaria sprzętu, choć źródło leży w samym sposobie prowadzenia obwodu.
| Scenariusz | Co jest ważne | Typowe ryzyko |
|---|---|---|
| Obwód jednofazowy | Pełna ciągłość toru powrotnego i poprawne rozpoznanie N | Brak zasilania, migotanie, błędne diagnozy awarii |
| Obwód trójfazowy | Przewidywanie obciążenia i nierównowagi między fazami | Przesunięcie napięć i uszkodzenia wrażliwych urządzeń |
| Fotowoltaika, UPS, magazyn energii | Sposób przełączania i ewentualnego łączenia N z PE zgodnie z dokumentacją producenta | Nieprawidłowa praca RCD, brak zgodności z układem ochrony, problemy przy pracy awaryjnej |
Przy instalacjach z falownikiem zawsze sprawdzam, czy producent przewidział przełączanie neutralnego toru, osobny punkt mostkowania N-PE albo określony układ pracy w trybie backup. To nie jest detal „na papierze”, tylko kwestia, od której zależy zachowanie całej instalacji po zaniku sieci. W praktyce właśnie ten element najczęściej decyduje, czy system zadziała płynnie, czy zacznie wyzwalać zabezpieczenia i generować trudne do znalezienia błędy.
Jeśli do tego dochodzi magazyn energii, ładowarka samochodu elektrycznego albo kilka obwodów objętych różnymi wyłącznikami różnicowoprądowymi, projekt przestaje być prosty. Im bardziej złożony układ zasilania, tym mniej miejsca na skróty i „to się chyba połączy”.
Co sprawdzam przed modernizacją instalacji
- Kolor traktuję jako wskazówkę, nie dowód. W starych instalacjach zawsze weryfikuję schemat i układ przewodów.
- Nie mylę N z PE. Po rozdziale funkcji neutralnej i ochronnej nie wolno ich ponownie łączyć bez uzasadnienia projektowego.
- Przy uszkodzeniach PEN zachowuję szczególną ostrożność. To najbardziej problematyczny przypadek w starszych budynkach.
- W układach z PV i zasilaniem awaryjnym sprawdzam tor neutralny razem z ochroną. Tu zgodność z dokumentacją producenta ma realne znaczenie.
Jeżeli instalacja ma nietypowe kolory żył, była wielokrotnie przerabiana albo współpracuje z falownikiem, najlepiej potraktować ją jak układ wymagający weryfikacji, a nie domysłu. W elektryce najtańsza jest pewność uzyskana przed pracą, a najdroższa ta, którą trzeba odzyskiwać po awarii. Właśnie dlatego neutralny tor warto rozumieć nie jako „zwykły niebieski przewód”, ale jako element, który porządkuje działanie całej instalacji i decyduje o jej bezpieczeństwie.
