Bezpiecznik wygląda jak drobiazg, ale w praktyce decyduje o tym, czy awaria kończy się prostą wymianą wkładki, czy poważnym uszkodzeniem wiązki. W tym tekście pokazuję najważniejsze rodzaje bezpieczników samochodowych, ich zastosowanie, różnice konstrukcyjne i to, jak dobrać właściwy element bez zgadywania. Dorzucam też kilka praktycznych wskazówek, które przydają się zarówno przy zwykłej wymianie, jak i przy dokładaniu dodatkowych odbiorników.
To format i amperaż decydują o właściwym doborze

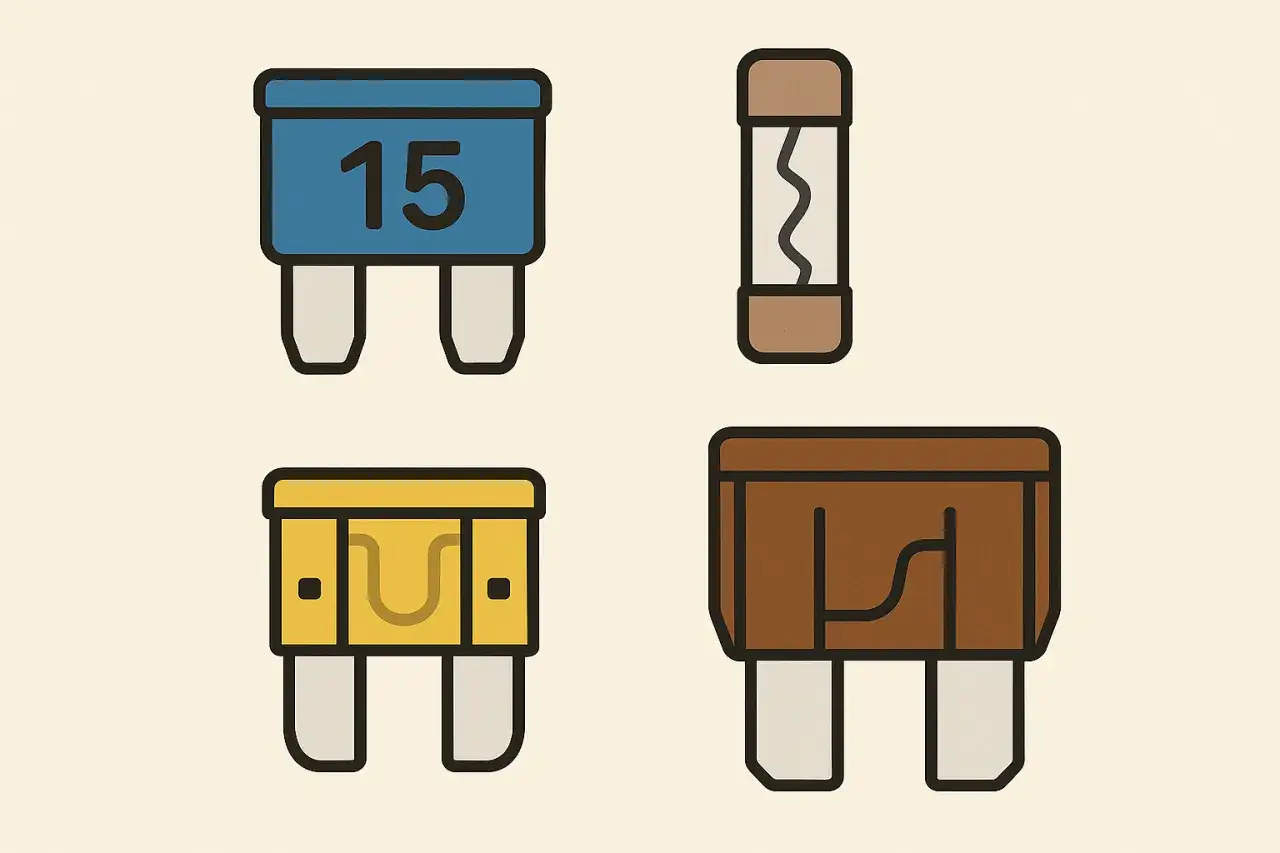

- W nowoczesnych autach dominują bezpieczniki płytkowe: standardowe, MINI, low profile MINI oraz MICRO.
- Do większych obciążeń stosuje się rodziny JCASE, MIDI, MEGA i PAL, a w cięższych układach także inne rozwiązania bolcowe.
- W starszych samochodach nadal spotyka się bezpieczniki szklane i torpedowe, zwykle w autach klasycznych lub po modyfikacjach.
- Przy wymianie trzeba dopasować nie tylko prąd, ale też dokładny format gniazda i sposób montażu.
- Jeśli bezpiecznik przepala się ponownie, problemem jest zwykle zwarcie, przeciążenie albo uszkodzony przewód, a nie sama wkładka.
Jak czytam podział bezpieczników w samochodzie
Ja patrzę na ten temat w dwóch warstwach. Pierwsza to konstrukcja bezpiecznika, czyli jego kształt, sposób montażu i to, czy siedzi w skrzynce pod maską, czy we wnętrzu auta. Druga to zakres prądów - inne rozwiązanie chroni radio, a inne zasilanie wentylatora chłodnicy, ogrzewania szyby albo dodatkowej przetwornicy.
W praktyce najczęściej spotkasz trzy grupy: bezpieczniki płytkowe do obwodów niskiego i średniego prądu, bezpieczniki kasetowe lub bolcowe do wyższych obciążeń oraz starsze formaty, które zostały w autach z poprzednich dekad. Warto też pamiętać, że nie każdy element ochronny w skrzynce jest klasycznym bezpiecznikiem - czasem obok niego pracuje wyłącznik automatyczny, czyli element, który po usunięciu usterki wraca do działania samoczynnie.
To rozróżnienie jest ważne, bo samo stwierdzenie „mam bezpiecznik 20 A” mówi jeszcze za mało. Dopiero typ obudowy, sposób styku i przeznaczenie obwodu pokazują, czy dana wkładka rzeczywiście pasuje do konkretnego miejsca. A skoro to już uporządkowane, przechodzę do najczęstszych formatów, które zobaczysz w większości współczesnych samochodów.
Najczęściej spotykane bezpieczniki płytkowe
To właśnie ta grupa dominuje w samochodach osobowych, dostawczych i w wielu kamperach. Są małe, łatwe do rozpoznania i pozwalają upchnąć w skrzynce wiele niezależnych obwodów. Właśnie dlatego w praktyce większość kierowców ma do czynienia przede wszystkim z odmianami nożowymi, a nie z bardziej egzotycznymi konstrukcjami.
| Typ | Jak wygląda | Typowy zakres prądu | Gdzie najczęściej trafia | Co warto zapamiętać |
|---|---|---|---|---|
| Standardowy nożowy (ATO/ATC) | Klasyczna, większa wkładka z dwoma płaskimi stykami | 1-40 A | Większość starszych aut, prostsze obwody, akcesoria | Najbardziej rozpoznawalny format, łatwy do kupienia i wymiany |
| MINI | Mniejsza wersja nożowa o kompaktowej obudowie | 2-30 A | Nowoczesne skrzynki, obwody pomocnicze, wnętrze auta | Oszczędza miejsce, ale musi dokładnie pasować do gniazda |
| Low profile MINI | Wysokość niższa niż w MINI, przy podobnej logice działania | 5-30 A | Ciasne moduły pod maską i we wnętrzu | Dobra opcja tam, gdzie liczy się każdy milimetr |
| MICRO2 | Bardzo mały format nożowy | 3-30 A | Kompaktowe skrzynki z dużą liczbą obwodów | Mały gabaryt, ale nadal pełnoprawna ochrona typowych odbiorników |
| MICRO3 | Ultrakompaktowa wkładka z trzema stykami | 5-15 A | Wybrane obwody o małej mocy | Ma dwa elementy topikowe i pozwala upakować więcej ochrony w jednej obudowie |
| MAXI | Większa wkładka nożowa do wyższych prądów | 20-80 A | Wentylatory, ogrzewanie, pompy, zasilania pomocnicze | To już format do wyraźnie większych obciążeń niż standardowe MINI |
Największą zaletą tej rodziny jest prostota. Jeśli masz w ręku stary bezpiecznik i porównujesz go z nowym, zwykle od razu widzisz różnicę w wysokości, szerokości albo liczbie styków. To pomaga, ale nie zwalnia z ostrożności: dwie wkładki mogą wyglądać podobnie, a mimo to nie pasować do tego samego gniazda.
W praktyce właśnie tu najczęściej pojawia się błąd: MINI, low profile MINI i MICRO potrafią mylić nawet osoby, które mają już doświadczenie z elektroniką samochodową. Dlatego przy wyższych obciążeniach warto od razu spojrzeć na rodzinę zasilania, a nie tylko na samą wielkość wkładki.
Bezpieczniki kasetowe i bolcowe do większych obciążeń
Gdy obwód zaczyna pobierać naprawdę duży prąd, płytkowy format nie zawsze wystarcza. Wtedy wchodzą rozwiązania kasetowe i bolcowe, które lepiej znoszą temperaturę, drgania i wyższe obciążenia startowe. Część z nich jest też zwłoczna, czyli wytrzymuje chwilowy udar prądowy przy rozruchu silnika, wentylatora albo pompy.
Do tej grupy należą między innymi JCASE, MCASE i MCASE+, a także MIDI, MEGA i PAL. W instalacjach spotykanych w kamperach, autach dostawczych, rozbudowanym car audio czy układach z dodatkowym akumulatorem to często najlepszy wybór, bo pozwala bezpiecznie prowadzić większy prąd z zachowaniem sensownego spadku napięcia.
| Typ | Cechy konstrukcyjne | Typowy zakres prądu | Gdzie używany | Dlaczego właśnie ten format |
|---|---|---|---|---|
| JCASE / LP JCASE | Kasetowy, z żeńskimi terminalami | 20-60 A | Obwody o dużym prądzie i wyższym prądzie rozruchowym | Dobry tam, gdzie potrzebna jest kompaktowa i szczelna forma |
| MIDI | Bolt-down, przykręcany | 30-200 A | Zasilanie dodatkowe, akumulatory pomocnicze, przetwornice, ładowarki DC-DC | Praktyczny punkt ochrony dla przewodu o wyższej nośności |
| MEGA | Większy bolcowy bezpiecznik do głównych torów prądowych | 60-300 A | Akumulator, alternator, zasilanie główne, ciężkie obwody | Sprawdza się przy naprawdę wysokich prądach i grubych przewodach |
| PAL | Format do większych torów zasilania, często z terminalami | Do 120 A | Obwody wysokoprądowe, także w pojazdach użytkowych | Dobry kompromis między wielkością a nośnością prądową |
W tej grupie szczególnie ważna jest lokalizacja bezpiecznika. Ja zawsze patrzę na to tak: im bliżej źródła zasilania, tym lepiej chroniony jest przewód. To ma znaczenie zwłaszcza wtedy, gdy dokładamy przetwornicę, drugą baterię albo duży odbiornik pracujący przez dłuższy czas.
Jeśli chodzi o praktykę warsztatową, to właśnie tutaj najczęściej widać różnicę między poprawnie zaprojektowaną instalacją a układem złożonym „na szybko”. I dlatego w starszych samochodach oraz w nietypowych przeróbkach warto jeszcze zerknąć na rozwiązania legacy, które nadal spotyka się na rynku.
Szklane i torpedowe wkładki w starszych autach
W autach z wcześniejszych dekad nadal można spotkać szklane bezpieczniki rurkowe oraz torpedowe wkładki znane z europejskich konstrukcji. W samochodach klasycznych, w starszych kamperach i w niektórych akcesoriach audio to wciąż realny temat, a nie muzeum. Taki bezpiecznik bywa prosty w budowie, ale jego wymiana wymaga większej uwagi niż w nowoczesnej skrzynce z bezpiecznikami płytkowymi.
Najważniejsze jest tu dopasowanie nie tylko amperażu, ale też wymiaru i charakterystyki oprawy. Szklany bezpiecznik może pasować „na oko”, a mimo to nie zapewni właściwego kontaktu albo zacznie się grzać w gnieździe. Z kolei torpedowe wkładki mają swoje miejsce w starszych europejskich instalacjach i nie powinny być zastępowane przypadkowym zamiennikiem, który tylko przypomina oryginał.
W praktyce przy renowacji starszego auta dobrze jest założyć, że oryginalny standard ma pierwszeństwo przed „uniwersalnym” odpowiednikiem. Ja traktuję to jako prostą zasadę: jeśli instalacja była zaprojektowana pod konkretny typ wkładki, najpierw szukam takiego samego formatu, a dopiero potem rozważam modernizację całej oprawy. I właśnie dlatego kolejny krok to już nie teoria, tylko dobór bezpiecznika do konkretnego obwodu.
Jak dobrać właściwy bezpiecznik bez zgadywania
Przy wymianie nie zaczynam od koloru, tylko od trzech rzeczy: formatu, amperażu i przyczyny przepalenia. To wystarcza w większości przypadków, by nie popełnić kosztownego błędu. Jeśli w aucie przepalił się bezpiecznik od wentylatora, ogrzewania szyby albo przetwornicy, sama podmiana wkładki bez sprawdzenia obciążenia zwykle kończy się powrotem problemu.
- Sprawdź opis na pokrywie skrzynki lub w instrukcji auta.
- Porównaj stary element z nowym: wysokość, szerokość, liczba styków i sposób osadzenia.
- Dobierz ten sam amperaż, chyba że dokumentacja pojazdu wyraźnie wskazuje inny wariant.
- Jeśli dokładasz odbiornik, policz jego prąd z mocy. 60 W przy 12 V to około 5 A, a 300 W to już ponad 25 A.
- Wstaw bezpiecznik jak najbliżej źródła zasilania, szczególnie przy dodatkowym akumulatorze, przetwornicy lub ładowarce DC-DC.
To szybkie przybliżenie, a nie pełny projekt instalacji, ale w praktyce bardzo pomaga. W kamperze, przy rozbudowie audio samochodowego albo przy dodatkowym zasilaniu 12 V i 24 V taka prosta kontrola pozwala od razu zobaczyć, czy mówimy o małym bezpieczniku płytkowym, czy o większym zabezpieczeniu przy zasilaniu głównym. Jeśli chcesz podejść do tematu rozsądnie, patrz nie tylko na sam bezpiecznik, ale też na przekrój kabla i długość trasy.
Właśnie to rozróżnia dobrą wymianę od przypadkowego „wrzucenia czegoś, co pasuje”. Na papierze oba podejścia wyglądają podobnie, ale w praktyce tylko pierwsze naprawdę chroni instalację.
Najczęstsze pomyłki przy wymianie
Najczęstszy błąd jest banalny: ktoś patrzy na kolor, a nie na oznaczenie. Kolor pomaga, ale nie zastąpi sprawdzenia amperażu i typu, bo różne rodziny bezpieczników mogą mieć podobne barwy albo podobny rozmiar, choć nie będą wzajemnie zamienne.
- Wkładanie większego amperażu „na zapas”. To nie naprawia usterki, tylko opóźnia zadziałanie ochrony.
- Mieszanie MINI, low profile MINI i MICRO, bo z zewnątrz wyglądają podobnie.
- Używanie tanich zamienników o słabym styku. Wysoka oporność kontaktu potrafi nagrzewać oprawę bardziej niż sama wartość prądu.
- Ignorowanie powtarzającego się przepalenia. Jeśli wkładka pada drugi raz, prawie zawsze trzeba szukać zwarcia, wilgoci, przeciążonego odbiornika albo uszkodzonego przewodu.
- Zakładanie, że każdy bezpiecznik 20 A jest taki sam. W praktyce liczy się też charakterystyka i konstrukcja elementu.
Ja zwracam uwagę jeszcze na jeden drobiazg, który później decyduje o trwałości: jakość styków w gnieździe. Nawet poprawnie dobrany bezpiecznik będzie sprawiał kłopoty, jeśli oprawa jest luźna, zaśniedziała albo przegrzana. To moment, w którym warto myśleć już nie o samej wkładce, ale o całym punkcie połączenia.
Gdy ten element jest dopilnowany, instalacja działa przewidywalnie, a nie „do pierwszego deszczu” albo do kolejnego większego obciążenia.
Co warto sprawdzić, zanim zamkniesz skrzynkę i uznasz temat za załatwiony
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, brzmiałaby ona tak: bezpiecznik ma chronić przewód i układ, a nie udawać rozwiązanie problemu. Dlatego po wymianie warto jeszcze raz spojrzeć na obciążenie, temperaturę styków i to, czy w danym miejscu na pewno siedzi właściwy format.
W codziennej eksploatacji najlepiej sprawdza się prosta zasada: trzymaj pod ręką kilka zapasowych wkładek dokładnie tego typu, jaki ma Twoje auto, oraz mały wyciągacz do bezpieczników. To drobiazg, ale przy awarii na trasie oszczędza czas i nerwy. Jeśli jednak wkładka przepala się kolejny raz, nie idź w stronę większego amperażu - najpierw usuń przyczynę, bo inaczej wrócisz do tego samego problemu szybciej, niż myślisz.
W nowszych instalacjach, szczególnie tych rozbudowanych o przetwornice, dodatkowe akumulatory, ładowarki DC-DC czy odbiorniki w kamperze, dobrze dobrany bezpiecznik jest częścią całego systemu zasilania, a nie tylko małym dodatkiem w skrzynce. I właśnie tak warto patrzeć na bezpieczniki samochodowe: jako na precyzyjny element ochrony, który ma pasować do obciążenia, miejsca montażu i charakteru całej instalacji.
