W elektryce miedź jest materiałem, od którego zaczyna się rozmowa o niskich stratach, pewnych stykach i trwałości instalacji. W tym tekście pokazuję, dlaczego ten metal nadal dominuje w przewodach i osprzęcie, gdzie daje największą przewagę nad aluminium oraz jak sprawdza się w instalacjach fotowoltaicznych i domowych.
Miedź wygrywa tam, gdzie liczą się niskie straty, trwałość i pewne połączenia
- Ma bardzo niską rezystywność, więc ogranicza spadki napięcia i nagrzewanie przewodów.
- Jest plastyczna i dobrze znosi gięcie, zaciskanie oraz lutowanie.
- W porównaniu z aluminium potrzebuje mniejszego przekroju dla tego samego prądu.
- W fotowoltaice sprawdza się w przewodach, złączach, uziemieniu i połączeniach DC.
- Najwięcej problemów powodują nie sam metal, lecz złe zaciski, mieszanie materiałów i zły dobór osprzętu.
Dlaczego miedź wciąż jest standardem w elektryce
Jak podaje Britannica, miedź należy do najlepszych przewodników prądu wśród metali technicznych. Jej rezystywność w temperaturze pokojowej wynosi około 1,77 × 10-8 Ω·m, co w praktyce oznacza małe straty energii i mniejsze nagrzewanie przewodów przy tym samym obciążeniu. W instalacji nie jest to detal laboratoryjny, tylko różnica, którą czuć w bezpieczeństwie i sprawności całego układu.
Ja patrzę na miedź jako na materiał, który dobrze łączy trzy cechy rzadko występujące razem: bardzo dobrą przewodność, łatwość obróbki i odporność eksploatacyjną. Taki przewód można wyginać, prowadzić w ciasnych trasach, zaciskać w końcówkach i montować w rozdzielnicach bez walki z kruchym albo nadmiernie sztywnym materiałem.
Przewodzi prąd lepiej niż większość popularnych metali
W praktyce oznacza to, że przy tym samym przekroju miedziany przewód będzie miał niższy opór niż odpowiednik wykonany z metalu o gorszej przewodności. Różnica nie jest kosmetyczna: przy dłuższych trasach, większych prądach i pracy ciągłej szybciej przekłada się na straty, temperaturę i spadek napięcia.
Dobrze znosi pracę w połączeniach i zaciskach
Miedź jest ciągliwa i plastyczna, więc łatwiej utrzymać stabilny styk. To ważne, bo w elektryce awarie bardzo często zaczynają się nie w samym przewodzie, tylko właśnie na styku: w końcówce kablowej, zacisku, kostce albo szynie. Tutaj przewagę daje nie tylko przewodność, ale też przewidywalne zachowanie materiału pod naciskiem.
Przeczytaj również: Samodzielna praca elektryka: Kiedy możesz, a kiedy musisz mieć asekurację?
Nie wymaga egzotycznych kompromisów
Wiele metali przewodzi dobrze tylko kosztem trudniejszego montażu, większej wrażliwości na utlenianie albo słabszej trwałości mechanicznej. Miedź jest po prostu rozsądnym balansem między parametrami elektrycznymi a użytkowymi. To właśnie dlatego wciąż jest punktem odniesienia dla instalatorów, projektantów i producentów osprzętu.
Skoro wiadomo już, skąd bierze się jej przewaga, warto zobaczyć, gdzie w instalacjach elektrycznych ma ona największy sens, a gdzie sama wysoka jakość materiału nie wystarczy.
Gdzie w instalacjach elektrycznych ma największy sens
Nie każda aplikacja potrzebuje tego samego typu przewodu, ale są obszary, w których miedź jest dla mnie wyborem niemal domyślnym. Chodzi przede wszystkim o miejsca, w których liczą się duże prądy, małe straty, częste połączenia i wysoka niezawodność.
- Rozdzielnice i szafy sterownicze - tu liczy się pewny styk, małe nagrzewanie i łatwość prowadzenia przewodów między aparatami.
- Obwody gniazd i oświetlenia - przewody muszą być trwałe, łatwe do podłączenia i odporne na codzienną eksploatację.
- Szyny zbiorcze i mostki - tam, gdzie prąd płynie w zwartej przestrzeni, niska rezystywność daje realny zysk.
- Uzwojenia silników i transformatorów - każde ograniczenie strat przekłada się na sprawność i temperaturę pracy.
- Połączenia w urządzeniach i automatyce - tu ważna jest nie tylko przewodność, ale też odporność na wielokrotne montaże i demontaże.
W instalacjach domowych i przemysłowych miedź ma jeszcze jedną zaletę: łatwiej zbudować system, który jest przewidywalny po latach. To szczególnie cenne tam, gdzie dostęp do przewodu lub złącza jest utrudniony, a każda awaria oznacza kosztowny przestój albo demontaż części instalacji. Następny krok to porównanie z aluminium, bo właśnie tam najczęściej pojawia się pytanie o sens oszczędności.

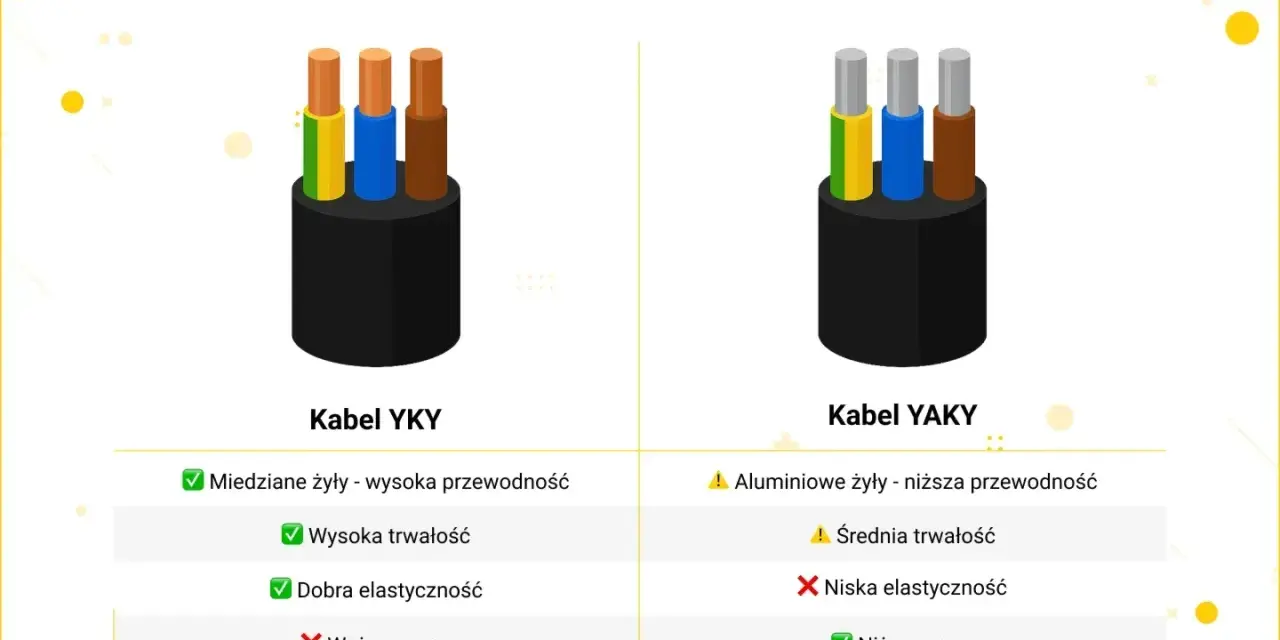

Miedź i aluminium w praktycznym porównaniu
Copper.org podaje, że przewodność aluminium wynosi około 61% przewodności miedzi. To bardzo ważne, bo oznacza, że przy tym samym prądzie aluminium zwykle potrzebuje większego przekroju. Z kolei aluminium jest znacznie lżejsze - jego gęstość jest około trzy razy mniejsza niż miedzi - więc bywa korzystne tam, gdzie masa ma znaczenie, na przykład w długich liniach napowietrznych.
| Cecha | Miedź | Aluminium | Co to znaczy w praktyce |
|---|---|---|---|
| Przewodność | Około 100% IACS, w praktyce bardzo wysoka | Około 61% przewodności miedzi | Aluminium wymaga większego przekroju, żeby osiągnąć podobny efekt |
| Rezystywność | Około 1,77 × 10-8 Ω·m | Wyższa niż w miedzi | Większa rezystancja oznacza większe straty i nagrzewanie |
| Ciężar | Cięższa | Około trzy razy lżejsze | Aluminium bywa wygodne w długich trasach i konstrukcjach nośnych |
| Połączenia | Stabilne, dobrze znosi zaciskanie i montaż | Wymaga większej uwagi przy stykach i kompatybilnym osprzęcie | W praktyce jakość końcówek i złącz ma tu ogromne znaczenie |
| Typowe zastosowanie | Instalacje wewnętrzne, osprzęt, szyny, PV, urządzenia | Duże przekroje, linie, aplikacje, gdzie liczy się masa | Wybór zależy od całego systemu, nie tylko od ceny metalu |
Wniosek jest prosty: aluminium potrafi być sensowne kosztowo, ale miedź wygrywa tam, gdzie nie chcę iść na kompromis w przewodności, pewności połączeń i kompaktowości całego układu. To prowadzi wprost do fotowoltaiki, bo tam każdy z tych czynników zaczyna mieć znaczenie szybciej, niż wielu inwestorów zakłada.

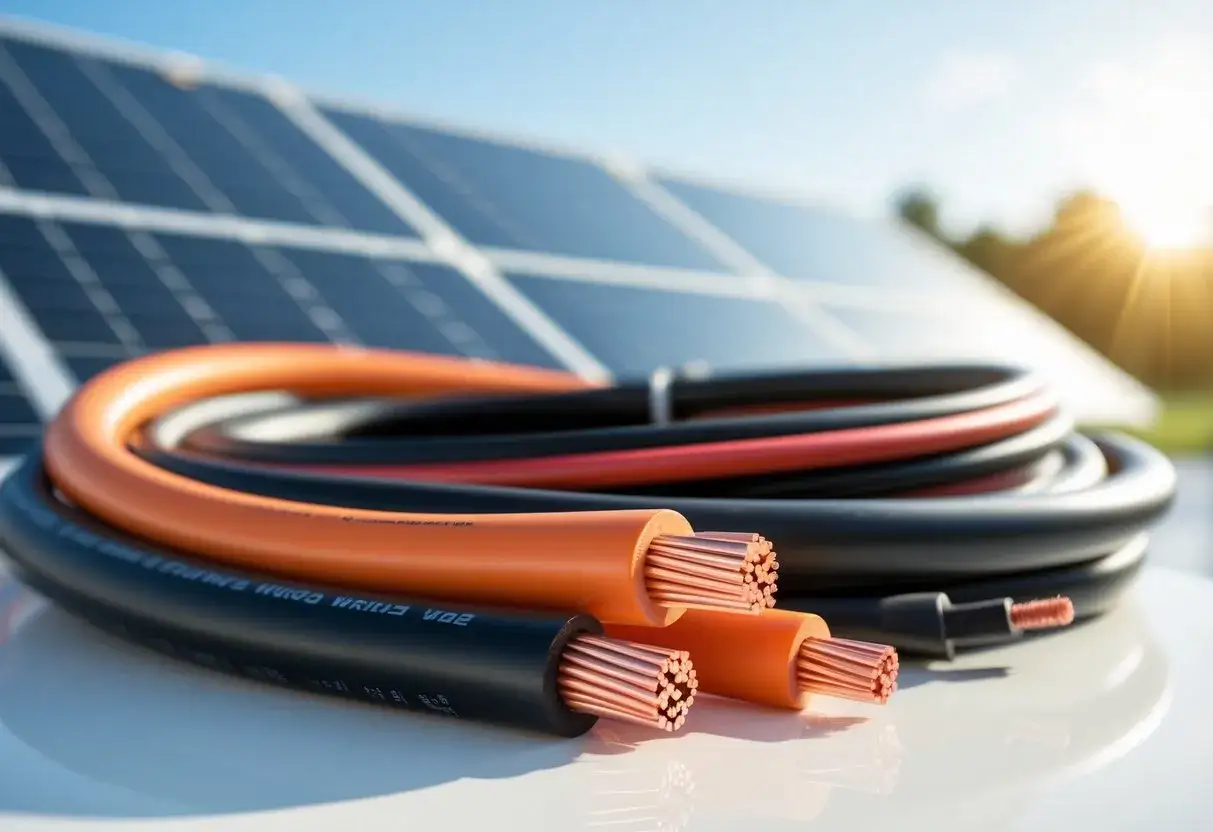

Jak miedź sprawdza się w fotowoltaice
W instalacjach PV miedź pracuje w miejscach, które muszą działać długo, stabilnie i w trudnych warunkach: w przewodach DC, złączach, połączeniach wyrównawczych, uziemieniu i w samym osprzęcie falownika. Najczęściej spotkasz tu przewody solarne z cynowaną miedzią, bo taka powłoka poprawia odporność na korozję i ułatwia pracę w środowisku z wilgocią, UV oraz podwyższoną temperaturą.
W praktyce to rozwiązanie dobrze wpisuje się w standard współczesnych instalacji. Przewody stosowane w PV są projektowane do pracy na zewnątrz, zwykle jako elastyczne kable o odporności na promieniowanie UV i wysoką temperaturę, często zgodne z normami spotykanymi w systemach fotowoltaicznych, takimi jak EN 50618 czy IEC 62930. Ja traktuję to jako ważny sygnał: to nie jest zwykły kabel „do prądu”, tylko element układu pracującego w specyficznym reżimie.
- Na dachu liczy się odporność na słońce, zmiany temperatur i ruch mechaniczny przy montażu.
- W połączeniu panel-falownik ważne są niskie straty przy prądzie stałym i pewne złącza.
- W uziemieniu i wyrównaniu potencjałów stawia się na trwałość i odporność na korozję kontaktową.
- W osprzęcie DC znaczenie ma jakość styków, bo łuk elektryczny w prądzie stałym jest szczególnie niebezpieczny.
W instalacjach PV szczególnie nie lubię oszczędzania na przewodach i końcówkach. To pozorna oszczędność: jeśli kabel ma pracować kilkanaście lub kilkadziesiąt lat, to materiał i jakość wykonania zaczynają kosztować mniej niż potencjalna awaria. Kolejny temat to błędy, które widzę najczęściej właśnie przy takim podejściu.
Najczęstsze błędy przy doborze i montażu
Najwięcej problemów nie wynika z samego faktu użycia miedzi, tylko z tego, że ktoś traktuje przewód jak uniwersalny towar bez znaczenia dla całego układu. W praktyce widzę kilka powtarzających się błędów, które podnoszą temperaturę pracy, psują styki albo skracają żywotność instalacji.
- Dobór przekroju wyłącznie pod cenę - za mały przekrój to wyższe straty, większe grzanie i gorszy margines bezpieczeństwa.
- Mieszanie miedzi i aluminium bez odpowiednich łączników - to proszenie się o korozję kontaktową i niestabilne połączenie.
- Ignorowanie temperatury otoczenia - przewód pracujący w nagrzanym peszlu albo na dachu potrzebuje większego zapasu niż ten w chłodnym wnętrzu.
- Używanie osprzętu niskiej jakości - słaby zacisk potrafi zniwelować zalety nawet najlepszego przewodu.
- Brak zgodności z warunkami zewnętrznymi - w PV i na zewnątrz zwykły przewód instalacyjny nie zastępuje kabla przeznaczonego do takich warunków.
- Pomijanie jakości montażu - nieprawidłowy moment dokręcania, zły zacisk albo nieodpowiednia końcówka potrafią zrobić większą szkodę niż sam wybór materiału.
Jeśli miałbym sprowadzić ten temat do jednej zasady, powiedziałbym tak: miedź daje przewagę, ale tylko wtedy, gdy reszta systemu dorasta do jej parametrów. To prowadzi do ostatniego kroku, czyli praktycznej listy kontrolnej przed zakupem.
Co sprawdzam przed zakupem przewodów i osprzętu
Zanim wybiorę przewody, patrzę nie tylko na cenę za metr, ale też na warunki pracy całej instalacji. To proste podejście oszczędza później najwięcej nerwów, bo eliminuje rozwiązania, które są „prawie dobre”, ale nie na tyle, by spokojnie zostawić je na lata.
- Obciążenie i długość trasy - im większy prąd i dłuższy odcinek, tym bardziej liczy się niski opór.
- Środowisko pracy - wilgoć, UV, wahania temperatury i kontakt z powietrzem morskim wymagają lepszego osprzętu.
- Kompatybilność materiałów - miedź, aluminium i ich połączenia muszą być zestawione rozsądnie, z właściwymi końcówkami.
- Rodzaj pracy przewodu - kabel statyczny, elastyczny i przewód w ruchu nie są tym samym produktem.
- Jakość złączy i zacisków - w praktyce to często ważniejsze niż sama marka metalu.
- Wymagania serwisowe - jeśli dostęp do punktu połączeń będzie trudny, lepiej postawić na wyższy standard od razu.
W elektryce miedź nadal broni się nie modą, tylko parametrami: przewodzi dobrze, daje się pewnie łączyć i dobrze znosi długą pracę w instalacjach, które mają po prostu działać. Jeśli ktoś planuje obwód domowy, rozdzielnicę, falownik albo przewody w instalacji PV, to właśnie ten materiał najczęściej daje najbezpieczniejszy kompromis między sprawnością, trwałością i przewidywalnością eksploatacji.
