W rozdzielnicach, falownikach i układach sterowania drobne detale decydują o tym, czy połączenie będzie pewne po tygodniu, czy po latach. Tulejka w elektryce porządkuje linkę, poprawia styk w zacisku i ogranicza wysuwanie się pojedynczych drucików, które później powodują grzanie albo niepotrzebne awarie. W tym artykule pokazuję, kiedy taki element ma sens, jak dobrać odpowiedni wariant i jak zaciskać go tak, by połączenie było trwałe także w instalacjach fotowoltaicznych.
Najkrócej: dobrze dobrana końcówka porządkuje linkę i stabilizuje styk
- Stosuje się ją głównie do przewodów linkowych w zaciskach śrubowych i sprężynowych.
- Najważniejsze są: właściwy przekrój, odpowiednia długość i poprawna zaciskarka.
- Kołnierz z tworzywa ułatwia wprowadzenie przewodu, ale nie zastępuje ochrony mechanicznej.
- Najwięcej zyskują rozdzielnice, automatyka i urządzenia PV z dużą liczbą połączeń serwisowych.
- Źle zaciśnięta końcówka szkodzi bardziej niż jej brak, więc narzędzie ma tu większe znaczenie niż sam zakup elementu.
W praktyce końcówka tulejkowa ma bardzo proste zadanie: zbiera cienkie druciki linki w jeden stabilny pakiet, żeby zacisk śrubowy lub sprężynowy dociskał całą powierzchnią, a nie przypadkowo pojedyncze włókna. Dzięki temu połączenie jest powtarzalne, łatwiejsze w montażu i mniej podatne na luzowanie podczas wibracji, zmian temperatury czy późniejszego przepinania przewodów. Z mojego doświadczenia największą różnicę widać tam, gdzie przewód jest wielokrotnie otwierany i zamykany, czyli w rozdzielnicach, szafach sterowniczych i urządzeniach energetycznych.
To nie jest zamiennik każdej końcówki kablowej. Oczko służy do przykręcania pod śrubę, a tulejki połączeniowe łączą dwa przewody ze sobą. W samym końcu linki chodzi natomiast o uporządkowanie żył przed wejściem do zacisku, dlatego ten drobny element ma sens przede wszystkim tam, gdzie przewód trafia do listwy zaciskowej, przekaźnika, stycznika albo złącza w aparaturze modułowej. Z tego miejsca naturalnie przechodzę do odmian, bo od nich zależy wybór w sklepie i na budowie.
Jakie odmiany spotyka się w praktyce
W katalogach wszystko bywa wrzucone do jednego worka, ale w praktyce różnice są istotne. Jedne końcówki mają kołnierz z tworzywa, inne są go pozbawione, część służy do pojedynczego przewodu, a część do dwóch żył naraz. Wybieram je nie „na oko”, tylko pod konkretny zacisk i sposób pracy instalacji.
| Wariant | Kiedy się sprawdza | Co daje | Na co uważać |
|---|---|---|---|
| Końcówka z kołnierzem | Większość złączek śrubowych i sprężynowych | Łatwiejsze wsuwanie i mniejsze ryzyko rozczapierzenia żył | Kołnierz nie jest ochroną przed zginaniem |
| Bez kołnierza | Ograniczona przestrzeń, część aparatów i większe przekroje | Krótsza zabudowa i prostsza geometria | Wymaga większej staranności przy odizolowaniu |
| Podwójna | Dwa przewody w jednym zacisku | Porządkuje dwie linki i zmniejsza bałagan w rozdzielnicy | Musi pasować do przekroju obu przewodów |
| Łącznikowa | Łączenie dwóch przewodów bez lutowania | Szybkie zestawienie żył bez spoiwa | To inny element niż klasyczna końcówka na końcu przewodu |
Najważniejsze rozróżnienie robię bardzo prosto: jeśli przewód ma wejść do zacisku, wybieram końcówkę tulejkową; jeśli ma połączyć dwa przewody ze sobą, szukam łącznika. W praktyce te dwa światy często się mieszają w opisach handlowych, dlatego lepiej patrzeć na zastosowanie niż na samą nazwę produktu. Od tego miejsca przechodzę do doboru, bo właśnie tu najłatwiej o kosztowny błąd.
Jak dobrać przekrój, długość i narzędzie
Dobór zaczynam od przekroju przewodu, a nie od koloru opakowania. W typowych rozdzielnicach najczęściej spotykam zakres 0,5-6 mm², ale w katalogach dostępne są również znacznie mniejsze i większe rozmiary, nawet od 0,14 mm² do 150 mm² i więcej, zależnie od producenta. Sama barwa pomaga tylko orientacyjnie, bo system kolorystyczny nie zawsze jest identyczny między markami.
| Kryterium | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Przekrój przewodu | Nominalny przekrój linki, nie „mniej więcej” | Za mała końcówka uszkadza żyły, za duża nie trzyma pewnie |
| Długość tulei | Dopasowanie do głębokości zacisku | Końcówka nie może wystawać poza zacisk ani zostawiać gołej linki |
| Rodzaj złącza | Śrubowe, sprężynowe, rozmiar komory | Nie każdy aparat przyjmuje ten sam kształt i długość |
| Narzędzie | Zaciskarka z profilem dopasowanym do końcówki | Zwykłe szczypce niszczą połączenie i rozgniatają żyły |
W praktyce długość odizolowania ustawiam pod konkretną złączkę. Często mieści się ona w okolicach 8-12 mm, ale nie traktuję tego jako zasady uniwersalnej, bo jeden zacisk ma głębszą komorę, a inny wymaga krótszego wsunięcia. Dobrze dobrany element powinien pozwolić na pełne wsunięcie linki bez wystawiania pojedynczych drucików poza strefę kontaktu. W dokumentacji spotkasz też odniesienia do DIN 46228, czyli standardu porządkującego wymiary i tolerancje takich elementów.
Jeśli mam wybrać tylko jedną rzecz, na którą trzeba patrzeć bez kompromisów, to będzie nią zaciskarka. Profil narzędzia musi pasować do rodzaju końcówki i do zacisku, bo to właśnie kształt prasowania decyduje o jakości kontaktu. Z tego miejsca przechodzę do montażu, bo nawet dobry dobór nie uratuje połączenia zrobionego byle jak.

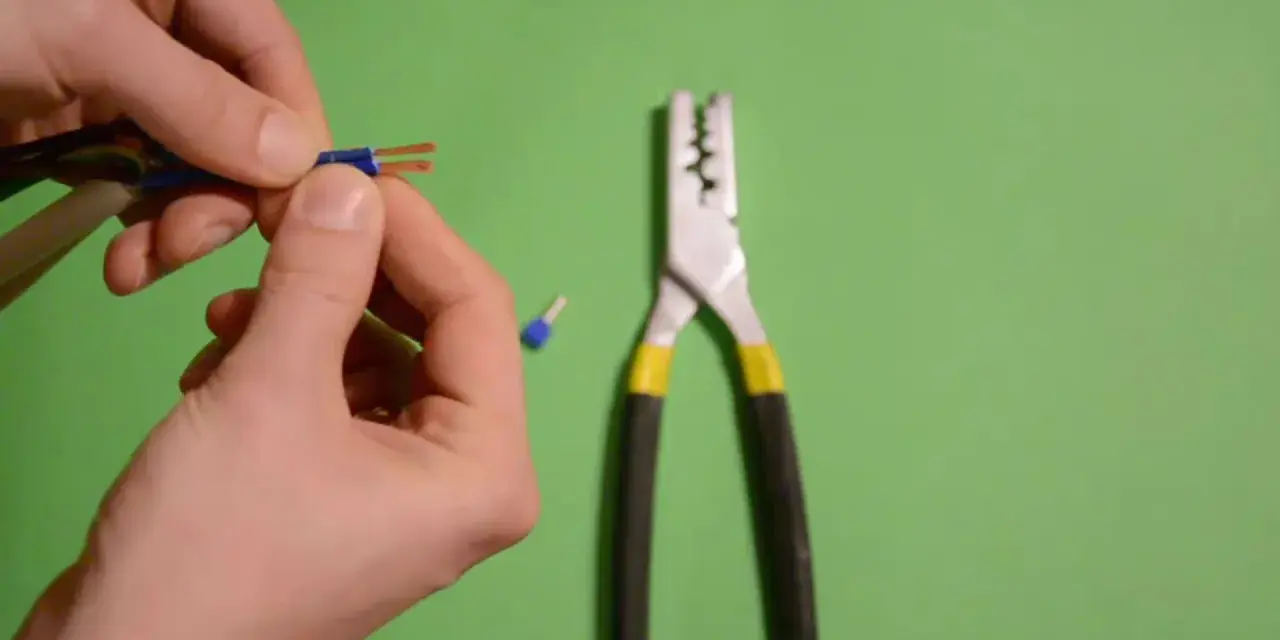

Jak zacisnąć przewód bez błędów
Poprawny montaż nie jest skomplikowany, ale wymaga konsekwencji. Nie zaciskam końcówek „na wyczucie”, tylko powtarzam ten sam schemat, bo przy większej liczbie przewodów to jedyny sposób na powtarzalny efekt. Zanim zacznę, sprawdzam jeszcze raz, czy mam właściwy rozmiar i czy narzędzie jest ustawione pod dany typ zacisku.
- Odcinam przewód czysto, bez miażdżenia żył.
- Odizolowuję go na długość zgodną z komorą zacisku i samą końcówką.
- Wprowadzam linkę do końca, tak żeby wszystkie druciki znalazły się w metalowej części.
- Zaciskam odpowiednim profilem, dociskając metal, a nie kołnierz z tworzywa.
- Sprawdzam połączenie lekkim pociągnięciem i oglądam, czy żadna żyła nie wystaje poza strefę styku.
Najczęstsze błędy są banalne, ale potem kosztują czas i nerwy. Za długie odizolowanie zostawia goły odcinek przewodu poza zaciskiem, a za krótkie sprawia, że część żył ląduje w izolacji zamiast w strefie kontaktu. Zdarza się też używanie zwykłych kombinerek, które rozgniatają przewód nierówno, przez co połączenie wygląda poprawnie tylko z zewnątrz. Warto pamiętać o jeszcze jednej rzeczy: kołnierz z tworzywa ułatwia prowadzenie przewodu, ale nie jest ochroną mechaniczną i nie powinien przenosić sił rozciągających.
Po takim zestawie zasad łatwiej zrozumieć, dlaczego ten sam element tak dobrze działa w automatyce i w energetyce odnawialnej. To prowadzi do miejsca, gdzie końcówki tulejkowe naprawdę robią różnicę, czyli do instalacji fotowoltaicznych i rozdzielnic pomocniczych.
Gdzie w fotowoltaice i automatyce robi największą różnicę
W instalacjach PV najlepszy efekt widać nie na samym dachu, tylko wewnątrz urządzeń i obudów, gdzie przewody linkowe trafiają do zacisków śrubowych albo sprężynowych. Dotyczy to falowników, rozdzielnic AC/DC, skrzynek sterowniczych, systemów monitoringu, magazynów energii oraz obwodów pomocniczych, które pracują w cyklu ciągłym i są później często serwisowane. Tam porządek na końcu przewodu przekłada się na szybszą diagnostykę i mniej przypadkowych usterek.
Z mojego punktu widzenia są trzy miejsca, w których taki detal ma największą wartość:
- Listwy zaciskowe w falownikach i sterownikach, gdzie liczy się powtarzalność kontaktu.
- Rozdzielnice stringowe i pomocnicze, gdzie wiele przewodów przechodzi przez małą przestrzeń.
- Układy pomiarowe i monitoringowe, gdzie cienkie linki są często przepinane podczas serwisu.
W praktyce pomaga to również wtedy, gdy instalacja pracuje w podwyższonej temperaturze albo jest narażona na drgania. W takich warunkach luźny drucik albo źle dociśnięta linka potrafią po czasie zrobić więcej szkody niż sam błąd montażowy, bo skutkiem bywa miejscowe grzanie i niestabilny styk. Nie chodzi więc o estetykę, tylko o przewidywalność działania całego układu. Skoro to jasne, zostaje ostatnia rzecz: co dokładnie daje dobre zakończenie przewodu i kiedy samo zastosowanie końcówki nie wystarczy.
Co daje porządny styk, a czego nie naprawi
Największa korzyść jest bardzo konkretna: mniej luźnych włókien, lepszy kontakt w zacisku i szybszy montaż lub serwis. Dobrze wykonane zakończenie przewodu ułatwia też kontrolę wizualną, bo od razu widać, czy linka została wsunięta równo i czy nie ma uszkodzeń po zaciskaniu. W instalacjach, które mają pracować latami, to jeden z najtańszych sposobów na podniesienie jakości połączeń.
- Nie naprawi zbyt małego przekroju przewodu.
- Nie skompensuje złego momentu dokręcania zacisku.
- Nie uratuje skorodowanej lub uszkodzonej linki.
- Nie zastąpi aparatu, który ma zbyt małą komorę lub nieodpowiedni typ złącza.
Jeśli patrzę na cały układ z perspektywy serwisu, najlepiej działają rozwiązania proste, ale konsekwentnie wykonane: właściwy przekrój, odpowiednia długość, dobra zaciskarka i kontrola po montażu. W energetyce i fotowoltaice właśnie takie detale robią różnicę między instalacją, która tylko działa, a instalacją, która działa przewidywalnie i bez zbędnych przestojów.
