W połączeniach elektrycznych liczy się nie tylko przewód, obudowa czy aparat, ale też sam element złączny. Śruba z łbem walcowym i gniazdem sześciokątnym daje dobry moment dokręcania przy niewielkim zajętym miejscu, dlatego często trafia do rozdzielnic, szaf sterowniczych, obudów urządzeń i konstrukcji PV. W tym artykule wyjaśniam, czym jest ta norma, jakie ma wymiary, jak dobrać materiał i klasę wytrzymałości oraz kiedy lepiej sięgnąć po inne rozwiązanie.
Najważniejsze informacje o normie i jej zastosowaniu w elektryce
- To standard dla śrub z cylindrycznym łbem i gniazdem imbusowym, używany tam, gdzie jest mało miejsca i liczy się pewny docisk.
- W handlu nadal funkcjonuje stare oznaczenie, ale formalnym następcą jest ISO 4762.
- Najczęściej sprawdzam cztery rzeczy: średnicę gwintu, długość mierzona od spodu łba, rozmiar klucza i klasę wytrzymałości.
- W elektryce najczęściej spotyka się rozmiary od M3 do M12, choć zakres normy jest szerszy.
- Do wnętrz szaf i rozdzielnic często wystarcza stal 8.8, a na zewnątrz kluczowe stają się odporność korozyjna i zgodność z warunkami pracy.
- W instalacjach PV i automatyce ważniejsza od samej nazwy normy jest praktyka: materiał, powłoka, moment dokręcania i dostęp serwisowy.
Czym jest ta norma i dlaczego wciąż pojawia się w katalogach
To śruba maszynowa z łbem walcowym i gniazdem sześciokątnym, czyli popularna śruba imbusowa. W praktyce daje dobrą równowagę między kompaktowym łbem a możliwością przeniesienia wyższego momentu dokręcania niż w wielu innych łbach o podobnej wysokości. W handlu nadal spotykam stare oznaczenie, bo jest rozpoznawalne i od lat funkcjonuje w katalogach, ale formalnie normę tę zastąpił zapis ISO 4762.
W elektryce ma to bardzo konkretne znaczenie. Taki łącznik dobrze sprawdza się tam, gdzie w środku obudowy jest ciasno, a zewnętrzny łeb sześciokątny mógłby zahaczać o przewody, uszczelki, prowadzenie kabli albo elementy aparatury. Ja patrzę na nią nie jak na „kolejną śrubę”, tylko jak na detal, który ułatwia montaż i późniejszy serwis. To prowadzi prosto do pytania, jakie wymiary trzeba sprawdzić przed zakupem.
Jakie wymiary trzeba sprawdzić przed zakupem
Najczęściej sprawdzam cztery parametry: średnicę gwintu, długość mierzoną od spodu łba, rozmiar klucza imbusowego i wysokość łba. W praktyce elektrycznej najczęściej pracuje się na M3-M12, choć pełny zakres normy jest znacznie szerszy. Dobrze dobrany wymiar ma większe znaczenie, niż wielu osobom się wydaje, bo od niego zależy nie tylko wytrzymałość, ale też wygoda montażu.
| Rozmiar | Skok gwintu | Średnica łba | Wysokość łba | Klucz imbusowy |
|---|---|---|---|---|
| M3 | 0,50 mm | ok. 5,5 mm | 3,0 mm | 2,5 mm |
| M4 | 0,70 mm | ok. 7,0 mm | 4,0 mm | 3 mm |
| M5 | 0,80 mm | ok. 8,5 mm | 5,0 mm | 4 mm |
| M6 | 1,00 mm | ok. 10,0 mm | 6,0 mm | 5 mm |
| M8 | 1,25 mm | ok. 13,0 mm | 8,0 mm | 6 mm |
| M10 | 1,50 mm | ok. 16,0 mm | 10,0 mm | 8 mm |
| M12 | 1,75 mm | ok. 18,0 mm | 12,0 mm | 10 mm |
Najczęstsza pułapka jest zaskakująco prosta: M6 nie oznacza klucza 6 mm. Dla M6 zwykle używa się klucza 5 mm, a dla M8 już 6 mm. Jeśli projektuję miejsce z ograniczonym dostępem, ta różnica potrafi zadecydować, czy serwis da się wykonać bez demontażu sąsiednich elementów.
Warto też pamiętać, że długość podaje się od spodu łba do końca trzpienia, a nie jako całkowitą wysokość śruby. W wielu katalogach długość gwintu częściowego bywa liczona jako 2d + 12 mm, więc dla M12 wychodzi to mniej więcej 36 mm. Krótsze wykonania bywają pełnogwintowe, dłuższe częściej mają odcinek niegwintowany. Skoro wymiary są już jasne, przechodzę do drugiego filtra, czyli materiału i klasy wytrzymałości.
Która klasa wytrzymałości pasuje do zadania
Sama geometria nie wystarczy. W elektryce i automatyce regularnie widzę błędy wynikające z tego, że ktoś wybrał właściwy rozmiar, ale złą klasę materiału. Tu liczy się nie tylko nośność, lecz także środowisko pracy, możliwość późniejszego serwisu i to, czy śruba będzie pracować w suchym wnętrzu, czy na dachu pod otwartym niebem.
| Klasa lub materiał | Co oznacza w praktyce | Wytrzymałość na rozciąganie | Kiedy wybieram |
|---|---|---|---|
| 8.8 | Uniwersalna stal konstrukcyjna do większości prac montażowych | ok. 800 MPa | Rozdzielnice, obudowy, mocowania wewnętrzne, elementy bez ekstremalnych obciążeń |
| 10.9 | Wyższa wytrzymałość, ale nadal rozsądny kompromis między mocą a ceną | ok. 1000 MPa | Silniej obciążone mocowania, uchwyty, elementy konstrukcyjne, gdy projekt tego wymaga |
| 12.9 | Bardzo wysoka wytrzymałość, twardsza i mniej wybaczająca błędy montażowe | ok. 1200 MPa | Zastosowania specjalne, gdy liczy się wysoka siła docisku i projekt to przewiduje |
| A2-70 | Stal nierdzewna do warunków wilgotnych i zewnętrznych | 700 MPa | Środowisko umiarkowanie korozyjne, instalacje zewnętrzne, osprzęt narażony na wilgoć |
| A4-70 | Lepsza odporność na chlor i agresywniejsze warunki niż A2 | 700 MPa | Dachy, okolice nadmorskie, miejsca z większym ryzykiem korozji |
Jeżeli mam wybrać jedną zasadę, trzymam się jej bardzo konsekwentnie: powłoka nie zastępuje klasy wytrzymałości, a klasa wytrzymałości nie zastępuje odporności korozyjnej. Ocynk poprawia ochronę, ale nie zmienia faktu, że to wciąż stal węglowa. Z kolei stal nierdzewna daje odporność na warunki atmosferyczne, lecz nie jest automatycznie „mocniejsza” od 10.9 czy 12.9.
W praktyce elektrycznej 12.9 bywa po prostu zbyt mocna lub zbyt ryzykowna jak na cienkie elementy, blachy i delikatne gwinty w aparaturze. Do wnętrz szaf często wystarcza 8.8, a na zewnątrz częściej patrzę najpierw na materiał i środowisko pracy, dopiero potem na samą liczbę wytrzymałości. To naturalnie prowadzi do pytania, gdzie taki łącznik sprawdza się najlepiej w instalacjach elektrycznych i PV.
Gdzie ma sens w elektryce i fotowoltaice
W instalacjach elektrycznych te śruby pracują częściej, niż się wydaje. Sam najczęściej widzę je w kilku miejscach:
- Rozdzielnice i szafy sterownicze - do mocowania aparatów, wsporników, paneli montażowych i elementów konstrukcyjnych wewnątrz obudowy.
- Obudowy urządzeń i falowniki - tam, gdzie dostęp narzędzia jest ograniczony, a niski profil łba ułatwia serwis.
- Konstrukcje fotowoltaiczne - przy mocowaniach wsporczych, uchwytach, osprzęcie montażowym i elementach pomocniczych narażonych na drgania oraz pogodę.
- Prowadzenie i organizacja okablowania - przy uchwytach kablowych, osłonach i punktach, w których wystający łeb mógłby kolidować z trasą przewodów.
Największą zaletą tej śruby jest dla mnie to, że pozwala połączyć dobry docisk z niewielką zabudową. W środku obudowy nie wystaje tak mocno jak klasyczny łeb sześciokątny, a od strony narzędzia daje stabilne prowadzenie klucza. To ma znaczenie zwłaszcza wtedy, gdy montaż odbywa się w ciasnej przestrzeni i liczy się powtarzalność.
W połączeniach przewodzących prąd nie traktuję jednak samej śruby jako uniwersalnego rozwiązania. Liczy się zgodność z dokumentacją aparatu, rodzaj podkładek, kontakt materiałów i moment dokręcania. W PV i automatyce zewnętrznej szczególnie ważna jest też izolacja galwaniczna między aluminium, stalą nierdzewną i powłokami cynkowymi. Jeśli tego nie dopilnuję, nawet dobrze dobrana śruba może po czasie sprawiać problemy. Skoro wiem już, gdzie ją stosować, warto przejść do błędów, które najczęściej psują cały montaż.
Najczęstsze błędy przy montażu i zakupie
Tu zwykle nie chodzi o brak wiedzy teoretycznej, tylko o pośpiech. Najczęściej widzę pięć problemów, które wracają jak bumerang:
- Mylenie średnicy gwintu z rozmiarem klucza - M8 nie oznacza klucza 8 mm. To pozornie drobny błąd, ale potrafi zatrzymać montaż w najmniej wygodnym momencie.
- Mierzenie długości razem z łbem - długość podaje się od spodu łba, więc źle odczytany wymiar daje za krótki albo za długi zakup.
- Wybór zbyt twardej klasy do cienkiego materiału - 12.9 wygląda „najlepiej” na papierze, ale w cienkiej blasze lub delikatnym gwincie bywa niepotrzebnym ryzykiem.
- Ignorowanie korozji galwanicznej - stal nierdzewna, aluminium i stal ocynkowana nie zawsze lubią się w wilgotnym środowisku bez odpowiedniego przekładania materiałów.
- Założenie jednego momentu dokręcania dla wszystkich wariantów - klasa, smarowanie, powłoka i średnica gwintu zmieniają wynik bardziej, niż wielu osobom się wydaje.
Właśnie dlatego przed zakupem zawsze sprawdzam nie tylko nazwę normy, ale też kartę katalogową producenta urządzenia i warunki pracy całego układu. Jeśli połączenie ma pracować na dachu, w wilgoci albo w pobliżu elementów przewodzących, nie wystarczy, że śruba „pasuje wymiarem”. Trzeba jeszcze upewnić się, że będzie pasowała do środowiska i do wymagań serwisowych. To otwiera ostatnią, bardzo praktyczną kwestię: kiedy lepiej wybrać inny typ śruby.

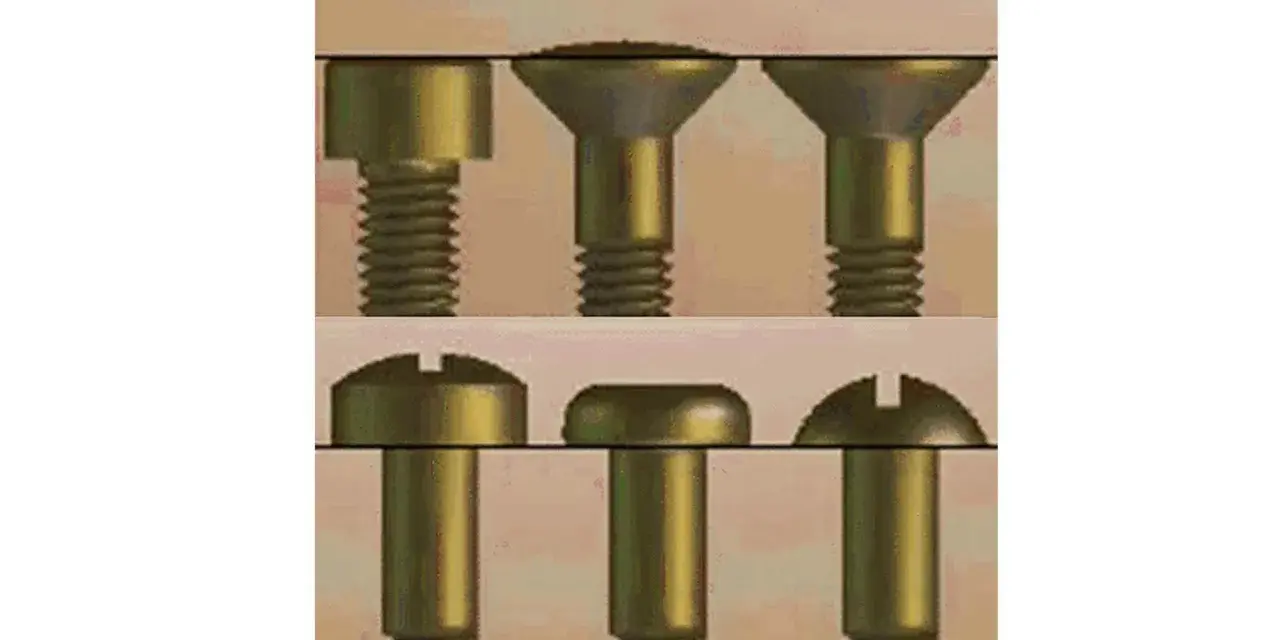

Kiedy wybrałbym inny typ śruby zamiast tej z gniazdem sześciokątnym
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Brakuje miejsca nad łbem | Śruba o niższym łbie | Zmniejsza wysokość zabudowy, gdy każdy milimetr ma znaczenie |
| Powierzchnia ma być zlicowana | Śruba stożkowa | Łeb chowa się w materiale i nie wystaje ponad płaszczyznę |
| Montaż jest bardzo serwisowy i często rozkręcany | Inny system gniazda lub łeb zewnętrzny | Bywa wygodniejszy przy częstym użyciu i ogranicza zużycie narzędzia |
| Warunki zewnętrzne są agresywne | Stal nierdzewna lub dedykowana powłoka | Wtedy odporność korozyjna jest ważniejsza niż sama wygoda katalogowa |
Gdy mam wybrać rozwiązanie do typowej rozdzielnicy, najczęściej zostaję przy tej właśnie śrubie, bo daje sensowny kompromis między dostępem narzędzia, siłą docisku i kompaktową zabudową. Jeśli jednak projektuję coś na dach, do wilgotnej strefy albo do miejsca, które będzie otwierane dziesiątki razy w roku, patrzę szerzej niż na sam rozmiar i sprawdzam też materiał, powłokę oraz sposób serwisowania. To właśnie ten etap odróżnia dobry dobór elementu złącznego od przypadkowego zakupu.
