Samodzielne podłączenie dzwonka w rozdzielnicy: Poradnik krok po kroku

W dzisiejszym artykule przeprowadzę Cię przez proces samodzielnego i bezpiecznego podłączenia dzwonka w domowej rozdzielnicy elektrycznej. To praktyczny, szczegółowy poradnik "krok po kroku", który skupia się na niezbędnych komponentach, prawidłowym schemacie połączeń i, co najważniejsze, na absolutnym priorytecie bezpieczeństwa podczas pracy z instalacją elektryczną.

Montaż dzwonka w rozdzielnicy nowoczesne i praktyczne rozwiązanie

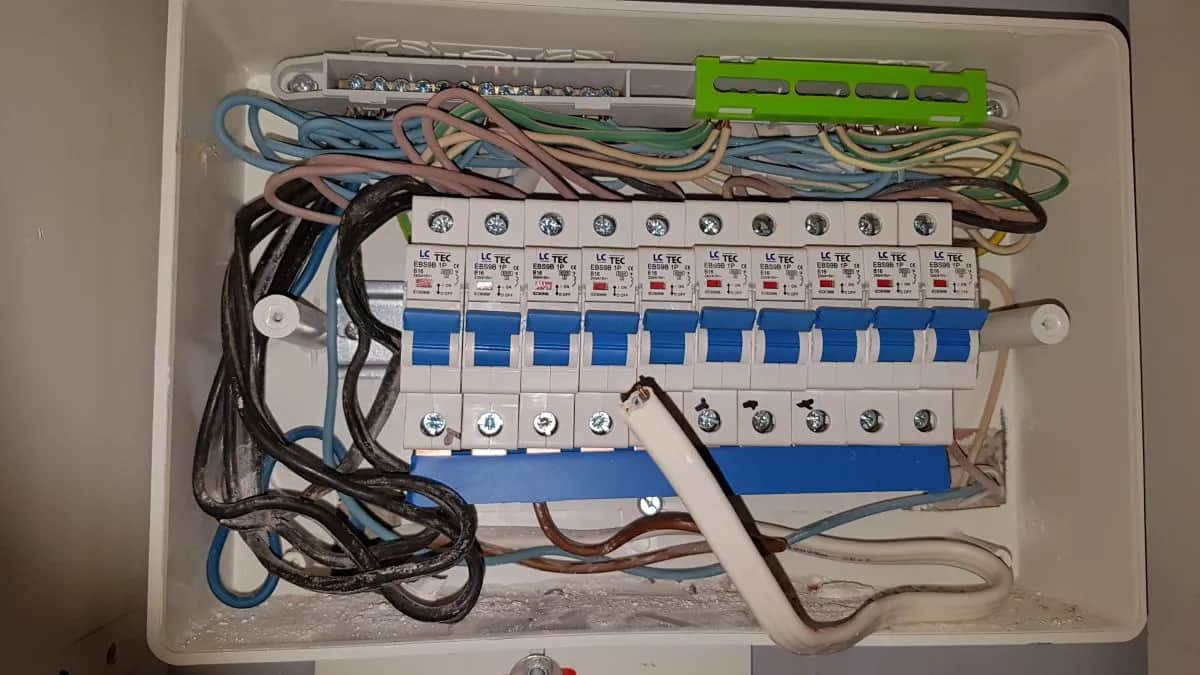

Montaż dzwonka modułowego bezpośrednio w rozdzielnicy elektrycznej to rozwiązanie, które zyskuje coraz większą popularność w nowoczesnych instalacjach domowych. Dlaczego? Przede wszystkim ze względu na jego praktyczność i estetykę. Ukryta instalacja oznacza brak widocznych przewodów czy nieeleganckich zasilaczy na ścianach, co jest dla mnie kluczowe w projektowaniu wnętrz. Wszystkie elementy, takie jak transformator czy sam dzwonek, są elegancko schowane w szafce rozdzielczej, co zapewnia czysty i minimalistyczny wygląd.

• Estetyka: Wszystkie elementy instalacji dzwonkowej są ukryte w rozdzielnicy, co eliminuje potrzebę montowania dodatkowych urządzeń na ścianach.
• Niezawodność połączeń: Połączenia przewodowe w rozdzielnicy są zazwyczaj bardziej stabilne i mniej podatne na uszkodzenia mechaniczne niż te prowadzone na zewnątrz. To minimalizuje ryzyko awarii i zapewnia długotrwałe działanie.
• Łatwość diagnostyki: W przypadku problemów, wszystkie kluczowe komponenty są zgromadzone w jednym miejscu, co znacznie ułatwia ewentualną diagnostykę i serwisowanie.

W Polsce najczęściej stosuje się dzwonki modułowe przeznaczone do montażu na standardowej szynie DIN. Zanim jednak przejdziemy do szczegółów technicznych, muszę bardzo wyraźnie zaznaczyć: zgodnie z polskim prawem, wszelkie prace wewnątrz rozdzielnicy elektrycznej, w tym montaż nowych urządzeń, powinny być wykonywane przez osobę posiadającą aktualne uprawnienia kwalifikacyjne SEP do 1kV. Bezpieczeństwo jest tutaj absolutnym priorytetem.

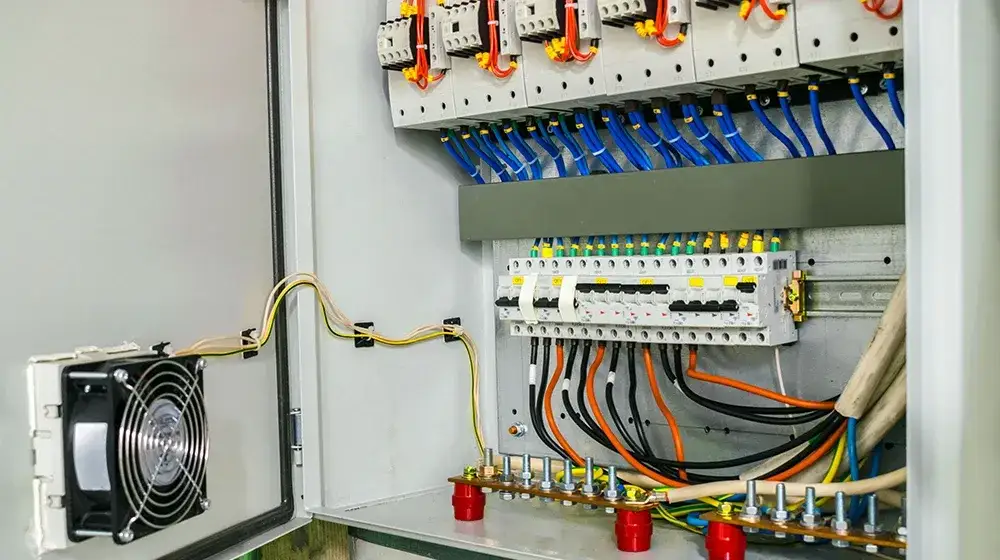

Bezpieczeństwo przede wszystkim co musisz wiedzieć przed rozpoczęciem prac

Praca z prądem elektrycznym zawsze wiąże się z ryzykiem, dlatego bezpieczeństwo musi być Twoim absolutnym priorytetem. Nie ma miejsca na pośpiech czy niedbalstwo. Jeśli nie masz pewności co do swoich umiejętności lub uprawnień, zawsze zleć to zadanie wykwalifikowanemu elektrykowi.

1. Prawidłowe i całkowite wyłączenie zasilania:
   1. Zlokalizuj główny wyłącznik prądu w swojej rozdzielnicy.
   2. Wyłącz go całkowicie, upewniając się, że cała instalacja domowa jest pozbawiona napięcia.
   3. Dodatkowo, wyłącz wyłącznik nadprądowy obwodu, do którego planujesz podłączyć dzwonek (jeśli jest już wydzielony).
   4. Bezwzględnie zweryfikuj brak napięcia! Za pomocą próbnika napięcia lub multimetru sprawdź każdy przewód w miejscu, w którym będziesz pracować. Dotyczy to zarówno przewodów fazowych (L), jak i neutralnych (N), a także przewodów ochronnych (PE). Pamiętaj, że nawet po wyłączeniu głównego zasilania, w niektórych obwodach (np. zasilających urządzenia awaryjne) napięcie może być obecne.
2. Niezbędne narzędzia i mierniki:
   1. Próbnik napięcia: Niezbędny do weryfikacji braku napięcia. Polecam próbnik dwubiegunowy, który jest bardziej niezawodny niż jednobiegunowy.
   2. Śrubokręty izolowane: Używaj tylko narzędzi z atestowaną izolacją do pracy pod napięciem (nawet jeśli pracujesz bez napięcia, to dodatkowe zabezpieczenie).
   3. Multimetr (opcjonalnie, ale zalecane): Do dokładnego pomiaru napięcia, ciągłości obwodów i rezystancji.
   4. Ściągacz izolacji: Do precyzyjnego usuwania izolacji z przewodów bez uszkadzania żył.
   5. Cążki boczne: Do cięcia przewodów.

Pamiętaj, że nawet najmniejszy błąd może mieć poważne konsekwencje. Unikaj tych najgroźniejszych:

• Praca pod napięciem: Nigdy, przenigdy nie pracuj w rozdzielnicy, gdy jest pod napięciem. To najczęstsza przyczyna porażeń prądem.
• Niedokręcone przewody: Luźne połączenia mogą prowadzić do iskrzenia, przegrzewania, a nawet pożaru. Zawsze upewnij się, że przewody są solidnie dokręcone w zaciskach.
• Pomyłki w podłączeniu L/N: Błędne podłączenie przewodu fazowego (L) z neutralnym (N) może spowodować uszkodzenie urządzeń lub, co gorsza, stworzyć zagrożenie porażenia. Zawsze sprawdzaj kolory przewodów i schematy.
• Niedopasowanie napięć: Podłączenie dzwonka na 8V do transformatora 24V (lub odwrotnie) z pewnością doprowadzi do uszkodzenia dzwonka lub transformatora. Zawsze weryfikuj napięcia zasilania i wyjściowe.

Kompletujemy zestaw niezbędne komponenty do instalacji dzwonka

Aby zainstalować dzwonek w rozdzielnicy, potrzebujesz kilku kluczowych komponentów, które wspólnie stworzą bezpieczny i funkcjonalny obwód. Wybór odpowiednich elementów jest tak samo ważny, jak ich prawidłowe podłączenie.

Wybór dzwonka modułowego: Na co zwrócić uwagę

Dzwonek modułowy, często nazywany również gongiem modułowym, to serce naszej instalacji. Jest on zaprojektowany do montażu na standardowej szynie DIN (TH35) w rozdzielnicy.

• Napięcie zasilania: Najczęściej spotykane dzwonki modułowe wymagają niskiego napięcia zmiennego (AC), np. 8V, 12V lub 24V. Istnieją również modele zasilane bezpośrednio napięciem sieciowym 230V, ale są rzadsze w zastosowaniach domowych. Upewnij się, że napięcie zasilania dzwonka jest zgodne z napięciem wyjściowym transformatora, który zamierzasz zastosować.
• Głośność i rodzaj dźwięku: Dzwonki różnią się głośnością (mierzoną w decybelach) i rodzajem emitowanego dźwięku (np. pojedynczy gong, dwutonowy, melodyjny). Wybierz taki, który będzie odpowiednio słyszalny w Twoim domu.
• Wymiary: Sprawdź, ile modułów w rozdzielnicy zajmuje wybrany dzwonek. Zazwyczaj jest to 1-2 moduły.

Popularni producenci dzwonków modułowych na polskim rynku to m.in. Zamel, F&F, Legrand, Hager, Eaton, Orno, Kanlux.

Serce układu dobór transformatora dzwonkowego idealnie do dzwonka

Transformator dzwonkowy, również modułowy, jest kluczowym elementem, jeśli Twój dzwonek wymaga niskiego napięcia. Jego zadaniem jest bezpieczne obniżenie napięcia sieciowego 230V do poziomu wymaganego przez dzwonek (np. 8V, 12V, 24V AC). Najważniejsza zasada: napięcie wyjściowe transformatora musi być identyczne z napięciem zasilania wybranego dzwonka. Zwróć uwagę na moc transformatora (VA), która powinna być wystarczająca do zasilenia dzwonka, ale w przypadku dzwonków domowych zazwyczaj standardowe transformatory są w zupełności wystarczające.

Gwarancja ochrony: Jaki wyłącznik nadprądowy ("eska") zabezpieczy obwód?

, potocznie nazywany "eską", pełni funkcję zabezpieczającą. Chroni on transformator dzwonkowy oraz przewody obwodu pierwotnego (230V) przed skutkami zwarć i przeciążeń. Do obwodu dzwonka zazwyczaj wystarcza wyłącznik o niskiej wartości prądu znamionowego, np. B2 lub B6. Litera "B" oznacza charakterystykę czasowo-prądową, która jest odpowiednia dla obwodów o niewielkich prądach rozruchowych, takich jak transformatory.

Przewody i złączki: Czym połączyć wszystkie elementy?

Do połączenia poszczególnych elementów w rozdzielnicy oraz do poprowadzenia obwodu do przycisku dzwonkowego będziesz potrzebować odpowiednich przewodów i złączek. Do obwodów niskonapięciowych (między transformatorem, przyciskiem a dzwonkiem) zazwyczaj wystarcza przewód o przekroju 0,5 mm² do 1,5 mm². Ważne jest, aby przewody były odpowiednio izolowane i miały odpowiednie kolory (np. brązowy/czarny dla fazy, niebieski dla neutralnego, żółto-zielony dla ochronnego, choć w obwodzie niskonapięciowym kolory mogą być dowolne, ale warto zachować spójność). Do połączeń wewnątrz rozdzielnicy przydadzą się również odpowiednie złączki, np. WAGO, które ułatwiają szybkie i bezpieczne połączenia.

Instalacja krok po kroku od montażu na szynie DIN do pierwszego dzwonka

Zakładam, że masz już skompletowane wszystkie elementy i, co najważniejsze, całkowicie wyłączyłeś zasilanie w rozdzielnicy i zweryfikowałeś brak napięcia! Teraz możemy przejść do właściwej instalacji.

1. Krok 1: Prawidłowe osadzenie komponentów na szynie TH35

   Rozpocznij od zamontowania wszystkich elementów na szynie TH35 w rozdzielnicy. Zazwyczaj wyłącznik nadprądowy, transformator i dzwonek modułowy posiadają specjalne zatrzaski, które umożliwiają łatwe i stabilne osadzenie ich na szynie. Rozmieść je w logicznej kolejności, aby ułatwić późniejsze okablowanie.

2. Krok 2: Podłączenie obwodu pierwotnego (230V) od zabezpieczenia do transformatora

   To jest obwód wysokiego napięcia, więc bądź szczególnie ostrożny i precyzyjny.

   • Przewód fazowy (L, zazwyczaj brązowy lub czarny) z zasilania (np. z szyny zbiorczej fazowej w rozdzielnicy) podłącz do wejścia wyłącznika nadprądowego (np. zacisk górny).
   • Z wyjścia wyłącznika nadprądowego (np. zacisk dolny) poprowadź przewód do zacisku wejściowego transformatora oznaczonego jako "L" lub "230V".
   • Przewód neutralny (N, zazwyczaj niebieski) z zasilania (np. z szyny zbiorczej neutralnej w rozdzielnicy) podłącz bezpośrednio do drugiego zacisku wejściowego transformatora oznaczonego jako "N" lub "230V".
   Upewnij się, że wszystkie połączenia są solidnie dokręcone.

3. Krok 3: Podłączenie obwodu wtórnego (niskonapięciowego) od transformatora do przycisku

   Teraz zajmiemy się obwodem niskonapięciowym, który zasila przycisk dzwonkowy.

   • Od dwóch zacisków wyjściowych niskiego napięcia transformatora (np. oznaczonych 8V, 12V lub po prostu jako wyjście wtórne) poprowadź dwa przewody do miejsca, gdzie znajduje się przycisk dzwonkowy na zewnątrz.
   • Podłącz te dwa przewody do zacisków przycisku dzwonkowego. Przycisk działa jak prosty przełącznik, zamykając obwód po naciśnięciu.
   Pamiętaj o odpowiednim przekroju przewodów (0,5 mm² do 1,5 mm² zazwyczaj wystarcza) i starannym prowadzeniu ich przez ściany lub kanały instalacyjne.

4. Krok 4: Finałowe połączenie, czyli jak doprowadzić sygnał z przycisku do dzwonka

   Ostatnim etapem jest podłączenie sygnału z przycisku do dzwonka modułowego.

   • Przewody powrotne od przycisku dzwonkowego (czyli te, które wychodzą z przycisku i wracają do rozdzielnicy) doprowadź do zacisków wejściowych dzwonka modułowego. Dzwonki modułowe mają zazwyczaj dwa zaciski wejściowe do podłączenia sygnału z przycisku.
   • Upewnij się, że połączenia są pewne i zgodne z instrukcją producenta dzwonka.
   Po wykonaniu wszystkich połączeń, jeszcze raz sprawdź wzrokowo całą instalację. Upewnij się, że nie ma luźnych przewodów, a izolacja jest nienaruszona.

Uruchomienie i testowanie sprawdzamy, czy wszystko działa poprawnie

Po zakończeniu wszystkich prac montażowych i połączeniowych, nadszedł czas na bezpieczne uruchomienie instalacji i sprawdzenie jej działania. To moment prawdy, ale również ostatnia szansa na wykrycie ewentualnych błędów.

Bezpieczne załączenie napięcia: Procedura krok po kroku

1. Sprawdź ponownie: Przed załączeniem napięcia, dokonaj ostatniego, dokładnego przeglądu wszystkich połączeń. Upewnij się, że wszystkie przewody są solidnie dokręcone, nie ma żadnych odsłoniętych żył, a elementy są prawidłowo zamocowane na szynie DIN.
2. Zamknij rozdzielnicę: Zamknij pokrywę rozdzielnicy, aby uniknąć przypadkowego dotknięcia elementów pod napięciem.
3. Załącz wyłącznik nadprądowy: Włącz wyłącznik nadprądowy, który zabezpiecza obwód dzwonka.
4. Załącz główny wyłącznik prądu: Ostrożnie załącz główny wyłącznik prądu w rozdzielnicy.
5. Obserwuj: Przez chwilę obserwuj rozdzielnicę, nasłuchując nietypowych dźwięków (np. brzęczenia transformatora) lub wyczuwając zapach spalenizny. Jeśli coś wzbudzi Twój niepokój, natychmiast wyłącz zasilanie.

Dzwonek nie dzwoni? Najczęstsze przyczyny problemów i ich rozwiązania

Jeśli po załączeniu zasilania dzwonek nie reaguje na naciśnięcie przycisku, nie panikuj. Oto najczęstsze przyczyny i sposoby ich rozwiązania:

• Sprawdź zabezpieczenia: Upewnij się, że wyłącznik nadprądowy obwodu dzwonka jest załączony (pozycja "ON"). Czasami może wybić z powodu zwarcia lub przeciążenia.
• Weryfikacja poprawności połączeń (przy wyłączonym zasilaniu!): Ponownie wyłącz zasilanie i sprawdź wszystkie połączenia. Upewnij się, że przewody są włożone do odpowiednich zacisków i solidnie dokręcone. Zwróć uwagę na zgodność napięć transformatora i dzwonka.
• Zmierz napięcie na wyjściu transformatora: Przy załączonym zasilaniu (ale z zachowaniem ostrożności!), użyj multimetru, aby zmierzyć napięcie na zaciskach wyjściowych transformatora. Jeśli nie ma napięcia lub jest ono znacznie niższe niż nominalne, transformator może być uszkodzony lub źle podłączony.
• Sprawdź ciągłość obwodu przycisku: Przy wyłączonym zasilaniu, użyj multimetru w trybie pomiaru ciągłości (brzęczyk) i sprawdź obwód przycisku dzwonkowego. Naciśnij przycisk miernik powinien wskazać ciągłość. Jeśli nie, problem leży w przycisku lub przewodach do niego prowadzących.

Przeczytaj również: Skrzynka elektryczna: Odległość od granicy? Decyduje OSD!

Jak za pomocą miernika zdiagnozować usterkę w instalacji?

Multimetr to Twój najlepszy przyjaciel w diagnostyce. Jeśli dzwonek nie działa, możesz nim sprawdzić kilka kluczowych punktów:

• Napięcie na wejściu transformatora (230V AC): Upewnij się, że transformator otrzymuje zasilanie sieciowe.
• Napięcie na wyjściu transformatora (np. 8V, 12V, 24V AC): Sprawdź, czy transformator prawidłowo obniża napięcie.
• Ciągłość przewodów do przycisku i z powrotem: Przy wyłączonym zasilaniu, sprawdź, czy przewody nie są przerwane.
• Działanie samego przycisku: Jak wspomniano wcześniej, sprawdź ciągłość obwodu przycisku po jego naciśnięciu.

Dzięki tym krokom powinieneś być w stanie zlokalizować i naprawić większość typowych problemów z instalacją dzwonka w rozdzielnicy.
