W dzisiejszych czasach, kiedy nasze domy są wypełnione elektroniką i urządzeniami elektrycznymi, bezpieczeństwo instalacji elektrycznej staje się absolutnym priorytetem. Jako Borys Sadowski, chcę Wam przybliżyć jeden z najważniejszych, choć często niedocenianych, elementów każdej nowoczesnej instalacji: przewód PE. Ten artykuł wyjaśni, czym jest przewód PE (Protective Earth) w instalacjach elektrycznych i dlaczego jest absolutnie kluczowy dla Twojego bezpieczeństwa. Dowiedz się, jak działa ten zielono-żółty przewód i dlaczego jego prawidłowe funkcjonowanie może uratować życie.
Przewód PE kluczowy element Twojej instalacji elektrycznej, chroniący przed porażeniem
- Definicja PE: Skrót od "Protective Earth", oznaczający przewód ochronny, którego głównym zadaniem jest ochrona przed porażeniem elektrycznym.
- Funkcja: Łączy metalowe obudowy urządzeń z uziemieniem, aby w razie awarii odprowadzić niebezpieczne napięcie.
- Mechanizm działania: W przypadku uszkodzenia izolacji, przewód PE tworzy drogę o niskiej rezystancji dla prądu zwarciowego, co powoduje natychmiastowe zadziałanie zabezpieczeń i odcięcie zasilania.
- Wygląd: Zawsze oznaczony charakterystycznym, dwukolorowym izolacją w barwach zielono-żółtych, zgodnie z normami.
- Znaczenie: Jest to fundamentalny element każdej nowoczesnej i bezpiecznej instalacji elektrycznej, nieprzewodzący prądu roboczego w normalnych warunkach.
- Współpraca: Jego skuteczność jest nierozerwalnie związana z prawidłowo wykonanym uziemieniem (uziomem) budynku.
Zielono-żółty przewód w gniazdku fundament Twojego bezpieczeństwa
Co tak naprawdę oznacza skrót PE w elektryce?
Skrót PE pochodzi od angielskiego terminu "Protective Earth", co w dosłownym tłumaczeniu oznacza "ziemia ochronna" lub po prostu przewód ochronny. Jego główne zadanie jest niezwykle proste, ale zarazem fundamentalne: ochrona przed porażeniem elektrycznym. Przewód PE łączy wszystkie dostępne części przewodzące urządzeń, takie jak metalowe obudowy pralek, lodówek czy komputerów, bezpośrednio z uziemieniem. Dzięki temu, w przypadku awarii, niebezpieczne napięcie nie pojawi się na obudowie, lecz zostanie bezpiecznie odprowadzone do ziemi.
PE, czyli Twój osobisty "ochroniarz" w instalacji elektrycznej
Wyobraź sobie przewód PE jako cichego, ale niezwykle skutecznego ochroniarza Twojej instalacji elektrycznej. W normalnych warunkach pracy, kiedy wszystko działa poprawnie, przewód PE jest "bezrobotny" nie przewodzi prądu roboczego. Jego rola jest pasywna, ale kluczowa. Aktywuje się dopiero w momencie zagrożenia, stając się pierwszą linią obrony przed potencjalnie śmiertelnym porażeniem. To właśnie ta pasywna gotowość sprawia, że jest on tak niezastąpiony w zapewnianiu bezpieczeństwa w każdym domu i obiekcie.
Jak przewód PE chroni Cię przed porażeniem?
Scenariusz awarii: co się dzieje, gdy napięcie pojawia się na obudowie pralki?
Pozwólcie, że przedstawię typowy scenariusz awarii. Wyobraźmy sobie pralkę, której izolacja wewnętrznego przewodu fazowego uległa uszkodzeniu. W rezultacie, faza dotyka metalowej obudowy urządzenia. Bez przewodu PE, dotknięcie takiej pralki mogłoby skończyć się tragicznym porażeniem. Jednak dzięki przewódowi PE, który jest podłączony do obudowy, sytuacja wygląda inaczej. W momencie, gdy napięcie pojawia się na obudowie, przewód PE natychmiast tworzy drogę o bardzo niskiej rezystancji dla prądu zwarciowego. Ten prąd, zamiast przepłynąć przez człowieka, bezpiecznie kieruje się przez przewód PE do ziemi.
Rola bezpieczników: jak PE współpracuje z wyłącznikami, by odciąć zasilanie?
Przepływ prądu zwarciowego przez przewód PE do uziemienia nie jest celem samym w sobie, ale mechanizmem, który prowadzi do natychmiastowego zadziałania zabezpieczeń. Kiedy prąd zwarciowy osiąga odpowiednio wysoką wartość, wyłącznik nadprądowy (tzw. "bezpiecznik") lub wyłącznik różnicowoprądowy, wykrywając nienormalny przepływ, błyskawicznie odcinają zasilanie. To szybkie odłączenie jest absolutnie kluczowe. Bez niego, nawet jeśli prąd popłynie przez PE, obwód nadal byłby pod napięciem, a zagrożenie utrzymywałoby się. Dzięki tej współpracy, zagrożenie jest eliminowane w ułamku sekundy, zanim ktokolwiek zdążyłby doznać poważnego urazu.
Uziemienie jako fundament skuteczności: dlaczego sam przewód PE to nie wszystko?
Muszę jasno podkreślić, że skuteczność przewodu PE jest nierozerwalnie związana z prawidłowo wykonanym uziemieniem, czyli uziomem. Sam zielono-żółty przewód, bez połączenia z efektywnym uziomem, jest bezużyteczny. To uziom, zakopany w ziemi (np. w postaci prętów, bednarki czy fundamentu), jest tym elementem, który fizycznie odprowadza prąd zwarciowy do gruntu. Cały system działa jak łańcuch: od metalowych obudów urządzeń, poprzez przewód PE, do głównej szyny uziemiającej (GSU) w rozdzielnicy, a stamtąd do uziomu budynku. Jeśli którekolwiek ogniwo tego łańcucha jest słabe lub przerwane, cały system ochrony zawodzi.
PE, N i PEN kluczowe różnice i ich znaczenie
W instalacjach elektrycznych spotykamy się z kilkoma rodzajami przewodów, które często bywają mylone. Jako elektryk, wiem, jak ważne jest rozróżnienie między PE, N i PEN, ponieważ każdy z nich pełni inną, specyficzną funkcję.
PE (Protective Earth) wyłącznie dla ochrony
Jak już wspomniałem, przewód PE ma wyłącznie funkcję ochronną. Jego zadaniem jest zapewnienie bezpieczeństwa poprzez odprowadzenie prądu zwarciowego do ziemi w przypadku awarii. Nigdy nie powinien przewodzić prądu roboczego w normalnych warunkach. Jest zawsze oznaczony charakterystycznym kolorem zielono-żółtym, co jest międzynarodowym standardem.
N (Neutral) droga powrotna dla prądu roboczego
Przewód N, czyli przewód neutralny, jest przewodem roboczym. To nim prąd wraca do źródła zasilania, zamykając obwód elektryczny. Bez przewodu N większość urządzeń jednofazowych nie mogłaby działać. Przewód N jest zawsze oznaczony kolorem jasnoniebieskim. W normalnych warunkach pracy płynie przez niego prąd, dlatego nie wolno go mylić z przewodem PE.
PEN (Protective Earth and Neutral) relikt przeszłości w nowoczesnych instalacjach
Przewód PEN to specyficzny rodzaj przewodu, który łączy w sobie zarówno funkcję ochronną (PE), jak i neutralną (N). Jest to rozwiązanie charakterystyczne dla starszych instalacji, szczególnie tych wykonanych w układzie TN-C, gdzie z uwagi na oszczędności stosowano jeden przewód do obu celów. Przewód PEN jest typowo oznaczony kolorem żółto-zielonym z niebieskimi końcówkami lub niebieskim z żółto-zielonymi końcówkami. Ważne jest, aby wiedzieć, że przewód PEN musi mieć odpowiednio duży przekrój minimum 10 mm² dla miedzi i 16 mm² dla aluminium aby mógł bezpiecznie pełnić obie funkcje. W nowoczesnych instalacjach dąży się do rozdzielenia funkcji PE i N, co znacząco zwiększa bezpieczeństwo.

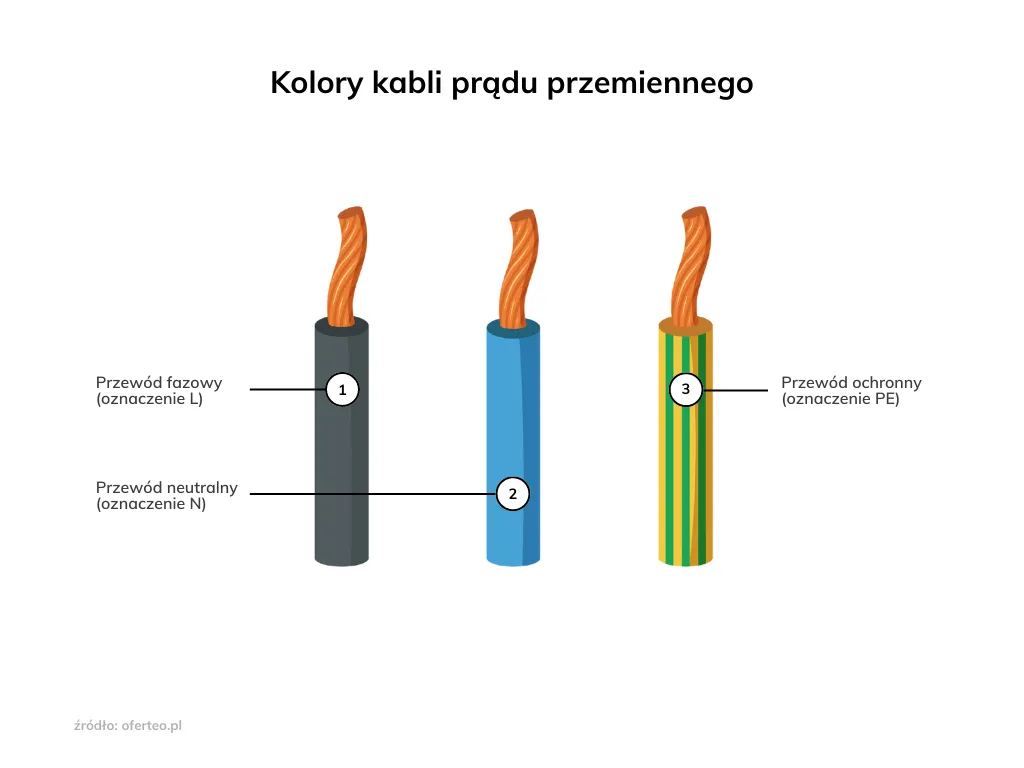

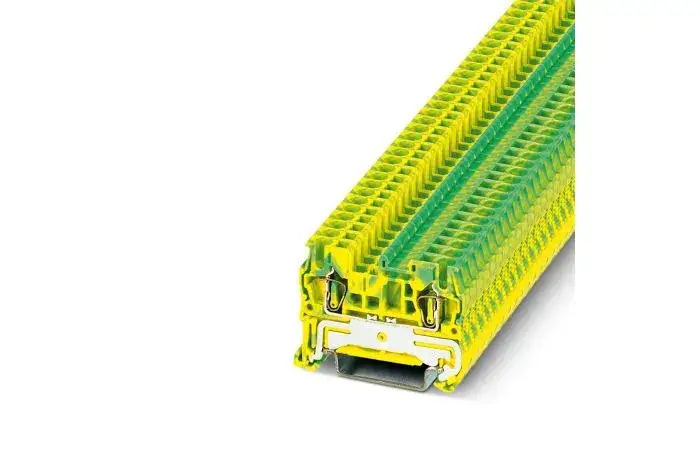

Jak rozpoznać przewód PE? Norma kolorystyczna to podstawa
Zielono-żółty: międzynarodowy symbol bezpieczeństwa
Jedną z najważniejszych zasad w elektryce, która bezpośrednio wpływa na bezpieczeństwo, jest norma kolorystyczna przewodów. Zgodnie z międzynarodowymi i polskimi normami (m.in. IEC 60446 oraz PN-HD 60364), przewód ochronny PE musi mieć izolację w charakterystycznym, dwukolorowym oznaczeniu: zielono-żółtym. To nie jest przypadek ani kwestia estetyki to międzynarodowy symbol bezpieczeństwa. Dzięki temu, w każdym zakątku świata, elektryk od razu wie, że ma do czynienia z przewodem ochronnym.
Dlaczego konsekwentne stosowanie kolorów jest tak ważne?
Konsekwentne stosowanie norm kolorystycznych jest absolutnie kluczowe. Wyobraźmy sobie sytuację, w której przewody są podłączone w sposób niezgodny z kolorami. Taka pomyłka może prowadzić do niebezpiecznych błędów podczas instalacji, konserwacji czy napraw. Elektryk, polegając na kolorze, mógłby błędnie uznać przewód fazowy za ochronny, co w konsekwencji mogłoby doprowadzić do porażenia prądem. Dlatego też, jako Borys Sadowski, zawsze podkreślam: przestrzeganie norm kolorystycznych to podstawa bezpieczeństwa, zarówno dla fachowców, jak i dla użytkowników instalacji.
Przewód PE w praktyce: układy instalacji domowych
Zrozumienie funkcji przewodu PE jest ważne, ale równie istotne jest poznanie, jak ten przewód funkcjonuje w różnych układach instalacji domowych. To właśnie typ układu sieciowego decyduje o sposobie prowadzenia przewodów i ostatecznym poziomie bezpieczeństwa.
Układ TN-S: złoty standard bezpieczeństwa w nowym budownictwie
Układ TN-S to obecnie złoty standard bezpieczeństwa w nowym budownictwie. W tym układzie przewody PE (ochronny) i N (neutralny) są rozdzielone na całej długości instalacji, począwszy od stacji transformatorowej aż do każdego gniazdka w domu. Oznacza to, że masz dwa osobne przewody: jeden do funkcji ochronnej (zielono-żółty) i jeden do funkcji neutralnej (jasnoniebieski). Dzięki temu, w przypadku awarii, prąd zwarciowy ma dedykowaną, bezpieczną drogę do ziemi, niezależną od przewodu, którym płynie prąd roboczy. To rozwiązanie zapewnia najwyższy poziom ochrony przed porażeniem elektrycznym.

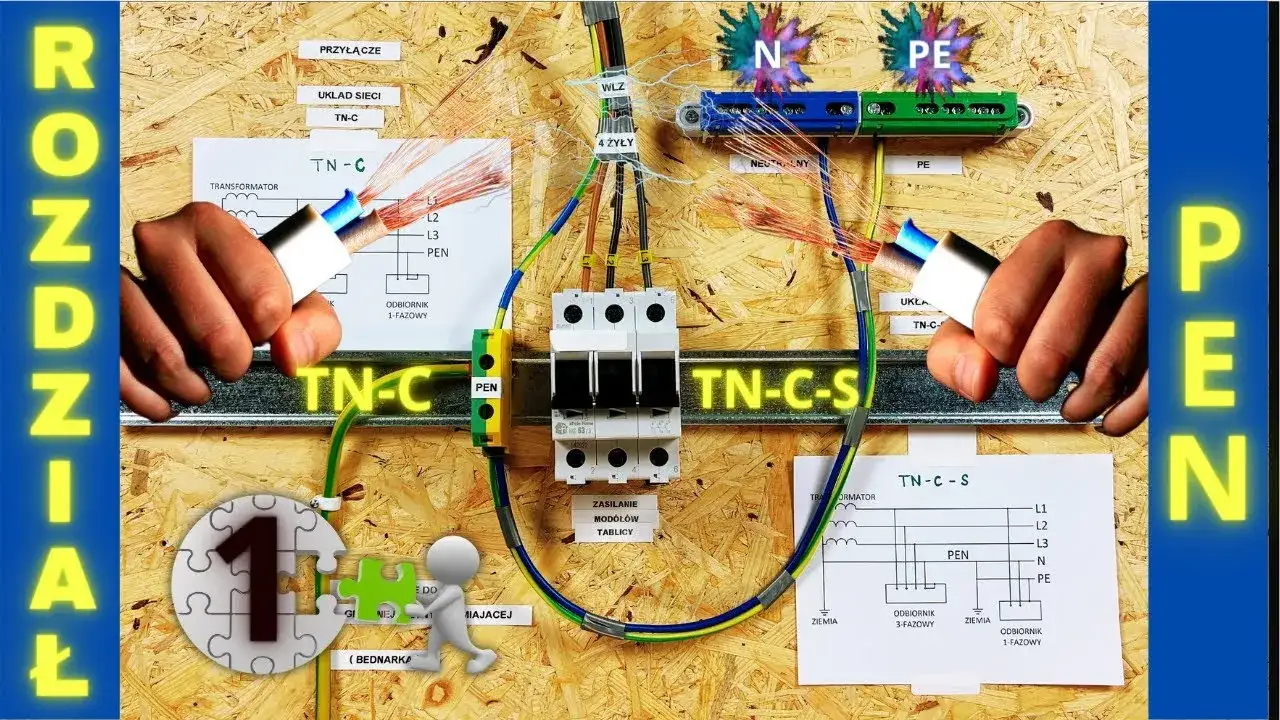

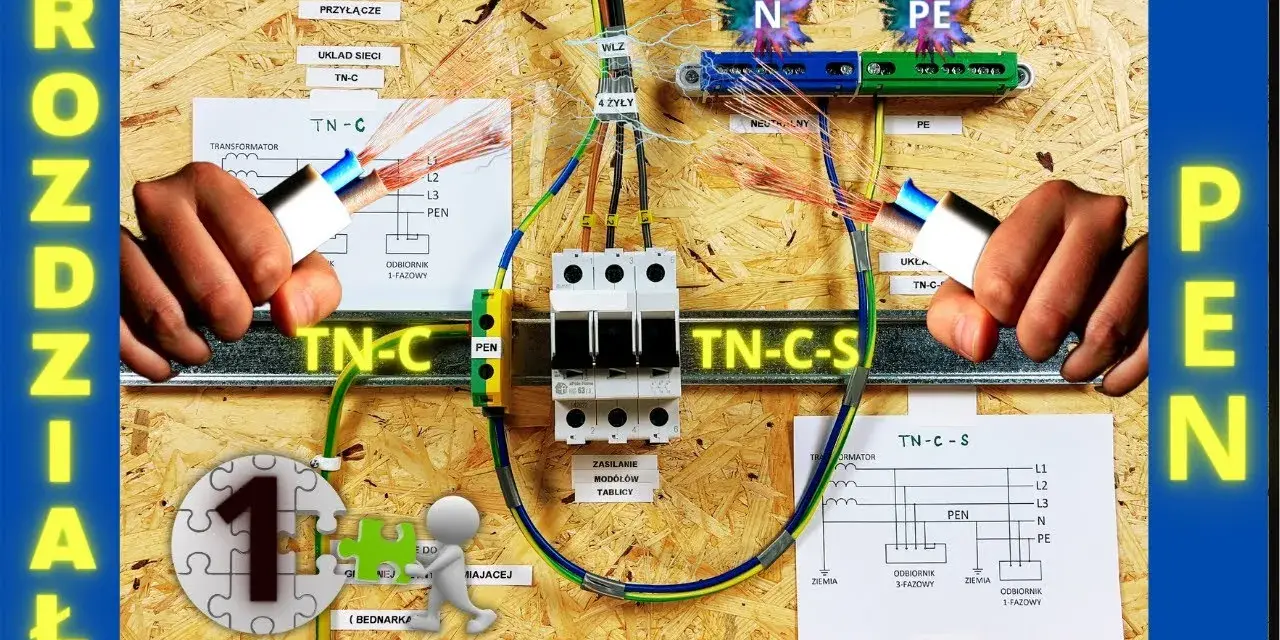

Układ TN-C-S: jak prawidłowo rozdzielić przewód PEN na PE i N?
W wielu istniejących budynkach, zwłaszcza tych starszych, spotykamy się z układem TN-C-S. W tym systemie do budynku doprowadzony jest jeden przewód PEN, który łączy funkcje ochronną i neutralną. Kluczowym momentem w tym układzie jest prawidłowe rozdzielenie przewodu PEN na osobne przewody PE i N. Zazwyczaj dzieje się to w głównym punkcie rozdziału, czyli w rozdzielnicy głównej budynku. Proces ten wymaga staranności i musi być wykonany przez wykwalifikowanego elektryka. Przewód PEN jest najpierw podłączany do szyny PE (uziomowej), a następnie z tej szyny wyprowadzany jest przewód N do szyny neutralnej. To właśnie w tym miejscu następuje fizyczne rozdzielenie funkcji, co jest niezbędne do dalszego prowadzenia instalacji w standardzie TN-S wewnątrz budynku.
Zasada, której nie wolno złamać: zakaz ponownego łączenia PE i N
Po rozdziale przewodu PEN na PE i N w układzie TN-C-S, istnieje jedna, absolutnie niezbywalna zasada: nie wolno ich ponownie łączyć w żadnym punkcie instalacji. Złamanie tej zasady, choćby przez przypadkowe "mostkowanie" w gniazdku, może prowadzić do katastrofalnych konsekwencji. W przypadku przerwania przewodu N, na przewodzie PE, a co za tym idzie, na metalowych obudowach urządzeń, pojawi się niebezpieczne napięcie fazowe. System ochrony przestanie działać, a ryzyko porażenia stanie się realne i śmiertelne. To jest błąd, którego jako elektryk nigdy nie mógłbym zaakceptować.
Najczęstsze błędy z przewodem PE jak ich unikać?
Nawet najlepiej zaprojektowana instalacja może stać się niebezpieczna, jeśli popełnione zostaną błędy podczas jej montażu lub eksploatacji. W mojej praktyce zawodowej widziałem wiele sytuacji, w których niewłaściwe podejście do przewodu PE stwarzało realne zagrożenie dla życia i zdrowia.
Mylenie funkcji przewodu ochronnego z neutralnym
Jednym z najczęstszych i najbardziej niebezpiecznych błędów jest mylenie funkcji przewodu PE z przewodem N. Chociaż oba przewody są kluczowe dla prawidłowego działania instalacji, ich role są diametralnie różne. Podłączenie przewodu fazowego do PE lub użycie PE jako N (i odwrotnie) może prowadzić do tego, że metalowe obudowy urządzeń znajdą się pod napięciem w normalnych warunkach pracy. To z kolei sprawia, że cały system ochrony przestaje działać, a każde dotknięcie urządzenia staje się śmiertelną pułapką. Zawsze pamiętajcie o zielono-żółtym kolorze PE to Wasz gwarant bezpieczeństwa.
Niewłaściwy montaż i "mostkowanie" w gniazdkach śmiertelne zagrożenie
Kolejnym poważnym błędem jest niewłaściwy montaż, a w szczególności tzw. "mostkowanie" przewodu PE z N bezpośrednio w gniazdku. To praktyka, która niestety bywa stosowana w starszych instalacjach dwuprzewodowych, aby "zasymulować" obecność przewodu ochronnego. Jednak takie połączenie uniemożliwia prawidłowe działanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe. Co gorsza, w przypadku przerwania przewodu neutralnego przed gniazdkiem, na bolcu ochronnym i metalowych obudowach pojawi się pełne napięcie fazowe. To jest śmiertelne zagrożenie, którego należy bezwzględnie unikać i natychmiast korygować.
Brak ciągłości przewodu ochronnego cichy sabotażysta bezpieczeństwa
Przewód PE musi być ciągły i mieć niską rezystancję na całej swojej długości, od urządzenia aż do uziomu. Przerwanie ciągłości przewodu ochronnego, czy to z powodu uszkodzenia, złego połączenia, czy po prostu braku przewodu w danym punkcie, sprawia, że cały system ochrony staje się bezużyteczny. W takiej sytuacji, w przypadku awarii, prąd zwarciowy nie ma drogi do ziemi, a na obudowie urządzenia pojawi się niebezpieczne napięcie. To jest cichy sabotażysta bezpieczeństwa, ponieważ na pierwszy rzut oka wszystko może wydawać się sprawne, a zagrożenie jest niewidoczne, dopóki nie dojdzie do awarii.
Czy Twoja instalacja jest bezpieczna? Pamiętaj o roli przewodu PE.
Podsumowanie kluczowej roli przewodu PE w ochronie zdrowia i mienia
Mam nadzieję, że ten artykuł jasno pokazał, jak fundamentalną rolę odgrywa przewód PE w każdej instalacji elektrycznej. To nie jest tylko kolejny kabel w ścianie; to kluczowy element, który chroni Twoje zdrowie, życie i mienie przed skutkami porażenia elektrycznego i uszkodzeń urządzeń. Pamiętajcie, że jego prawidłowe funkcjonowanie zależy od wielu czynników, od właściwego projektu, przez staranny montaż, aż po regularne przeglądy.
Przeczytaj również: Ile kosztuje elektryk za dom? Pełny cennik i porady eksperta.
Kiedy warto zlecić przegląd instalacji elektrycznej specjaliście?
Jako Borys Sadowski, zawsze będę namawiał do dbania o bezpieczeństwo. Oto sytuacje, w których zdecydowanie warto zlecić przegląd instalacji elektrycznej specjaliście:
- Masz starą instalację elektryczną (powyżej 20 lat), zwłaszcza jeśli jest dwuprzewodowa.
- Po remontach, szczególnie tych, które obejmowały zmiany w układzie elektrycznym.
- Podejrzewasz usterki, takie jak często wybijające bezpieczniki, iskrzące gniazdka czy dziwne zapachy.
- Kupiłeś nieruchomość z niepewną historią instalacji elektrycznej.
- Planujesz podłączyć nowe, energochłonne urządzenia, które mogą obciążyć starą instalację.
- Chcesz mieć po prostu spokój ducha i pewność, że Twoja instalacja jest w pełni bezpieczna.
