Skrzynka licznikowa: Wybierz mądrze pod PV i wymogi OSD

Wybór skrzynki licznikowej to kluczowa decyzja, która wpływa na bezpieczeństwo, zgodność z przepisami i przyszłościowe możliwości Twojej instalacji elektrycznej. Ten poradnik pomoże Ci zrozumieć, jakie kryteria są najważniejsze i na co zwrócić uwagę, aby dokonać świadomego wyboru, szczególnie w kontekście nowoczesnych rozwiązań takich jak fotowoltaika.

Wybór skrzynki licznikowej: decyzja na lata

Kiedy stajemy przed wyborem skrzynki licznikowej, często skupiamy się na cenie lub podstawowych parametrach. Moje doświadczenie pokazuje jednak, że to decyzja, która ma dalekosiężne konsekwencje. Niewłaściwy wybór może skutkować nie tylko problemami z odbiorem technicznym, ale także ograniczyć przyszłe możliwości rozwoju naszej instalacji elektrycznej. Dlatego zawsze podkreślam, że warto poświęcić temu zagadnieniu odpowiednią uwagę.

Bezpieczeństwo instalacji a rola skrzynki licznikowej

Skrzynka licznikowa to znacznie więcej niż tylko obudowa dla licznika energii. To fundamentalny element bezpieczeństwa całej instalacji elektrycznej. Jej głównym zadaniem jest ochrona wrażliwych komponentów, takich jak licznik i zabezpieczenia, przed szkodliwymi czynnikami zewnętrznymi. Mam tu na myśli zarówno trudne warunki atmosferyczne deszcz, śnieg, mróz, promieniowanie UV jak i kurz czy wilgoć. Co więcej, solidna skrzynka z odpowiednim zamknięciem skutecznie chroni przed nieuprawnionym dostępem, co jest kluczowe dla bezpieczeństwa użytkowników i stabilności sieci. Pamiętajmy, że to właśnie w niej znajduje się serce naszej domowej elektryki, a jego ochrona jest priorytetem.

Zgodność z prawem: jak uniknąć problemów z odbiorem technicznym?

Zgodność z wymogami prawnymi i technicznymi to absolutna podstawa, jeśli chcemy uniknąć problemów z odbiorem instalacji. Każdy Operator Sieci Dystrybucyjnej (OSD) ma swoje szczegółowe wytyczne, które musimy spełnić. Ignorowanie ich to prosta droga do frustracji i dodatkowych kosztów. Wybór nieodpowiedniej skrzynki może skutkować koniecznością jej wymiany, co generuje nie tylko dodatkowe wydatki, ale i opóźnienia w przyłączeniu do sieci. W skrajnych przypadkach może to oznaczać brak dostępu do prądu przez dłuższy czas. Zawsze radzę moim klientom, aby traktowali "warunki przyłączenia" od OSD jako biblię każde odstępstwo od niej może być kosztowne.

Przygotuj się na przyszłość: fotowoltaika, pompa ciepła i ładowarka do auta

Żyjemy w czasach dynamicznego rozwoju technologii. Instalacje fotowoltaiczne, pompy ciepła czy ładowarki do samochodów elektrycznych stają się standardem w nowoczesnych domach. Wybierając skrzynkę licznikową, musimy myśleć perspektywicznie. Kluczowe jest zapewnienie rezerwy miejsca na przyszłe rozbudowy. Standardowa skrzynka, która ledwo mieści licznik, będzie niewystarczająca, gdy zdecydujesz się na przykład na montaż paneli PV. Wtedy potrzebne będzie miejsce na licznik dwukierunkowy i dodatkowe zabezpieczenia. Niewłaściwe planowanie w tym aspekcie to jeden z najczęstszych błędów, które widzę. Lepiej zainwestować nieco więcej teraz, niż później borykać się z kosztownymi przeróbkami.

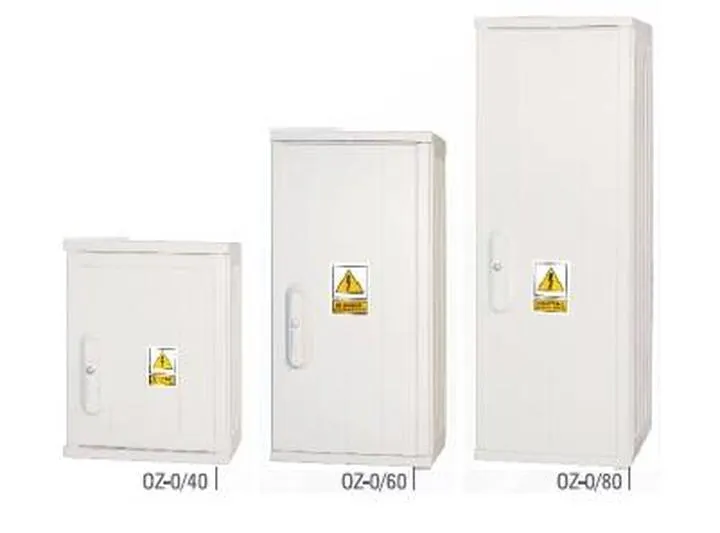

Prawo i wymagania operatorów sieci dystrybucyjnych

Zrozumienie przepisów i wymagań lokalnego Operatora Sieci Dystrybucyjnej (OSD) jest absolutnie kluczowe. To właśnie te dokumenty definiują, jaka skrzynka licznikowa będzie akceptowalna w Twojej lokalizacji. Nie ma tu miejsca na domysły musimy działać zgodnie z wytycznymi, aby proces przyłączenia przebiegł sprawnie i bezproblemowo.

Norma PN-EN 61439: fundament prawny, który musi spełniać Twoja skrzynka

W Polsce podstawowym dokumentem określającym wymagania dla złączy i zestawów złączowo-pomiarowych jest norma PN-EN 61439. To ona stanowi fundament prawny, na którym opiera się cały proces projektowania i produkcji skrzynek licznikowych. Producenci mają obowiązek deklarować zgodność swoich wyrobów z tą normą, co jest gwarancją spełnienia podstawowych kryteriów bezpieczeństwa i funkcjonalności. Zawsze upewnij się, że wybrany przez Ciebie produkt posiada odpowiednie certyfikaty i deklaracje zgodności. To pierwszy i najważniejszy krok w weryfikacji jakości i legalności skrzynki.

Wymagania techniczne kluczowych operatorów w Polsce (PGE, Tauron, Enea, Energa)

Chociaż norma PN-EN 61439 jest uniwersalna, każdy z Operatorów Sieci Dystrybucyjnej w Polsce czy to PGE, Tauron, Enea, Energa, czy Innogy ma swoje własne, szczegółowe standardy i warunki techniczne przyłączenia. Te lokalne wytyczne mogą się różnić i są niezwykle ważne. Wymagania te dotyczą wielu aspektów, takich jak:

• Wymiary skrzynki: OSD często precyzują minimalne lub maksymalne gabaryty.
• Materiał wykonania: Najczęściej wymagane są tworzywa termoutwardzalne (SMC) lub poliwęglan, rzadziej blacha aluminiowa.
• Miejsce montażu: Czy skrzynka ma być na ścianie budynku, czy w linii ogrodzenia?
• Wymagane wyposażenie: Dodatkowe zabezpieczenia, szyny, czy miejsce na modem.

Kluczowe jest sprawdzenie, czy dany model skrzynki, który planujesz kupić, jest akceptowany („homologowany”) przez Twojego lokalnego operatora. Brak takiej akceptacji to niemal pewność problemów podczas odbioru.

Gdzie szukać informacji? Jak czytać i interpretować "warunki przyłączenia"?

Szczegółowe wymagania dotyczące skrzynki licznikowej znajdziesz w dokumencie "warunki przyłączenia", który otrzymasz od swojego Operatora Sieci Dystrybucyjnej. To jest najważniejsze źródło informacji, które musisz dokładnie przestudiować. Oto kilka wskazówek, jak interpretować te dokumenty:

• Znajdź sekcję dotyczącą złącza kablowego/pomiarowego: Tam zazwyczaj są podane konkretne typy skrzynek lub ich parametry.
• Zwróć uwagę na materiał i stopień ochrony: OSD precyzują, z czego ma być wykonana skrzynka i jaką odporność na warunki zewnętrzne musi posiadać.
• Sprawdź wymagania dotyczące miejsca montażu: Czy skrzynka ma być wolnostojąca, czy natynkowa? Czy musi być w linii ogrodzenia?
• Poszukaj listy akceptowanych producentów/modeli: Niektórzy operatorzy podają konkretne modele skrzynek, które są u nich homologowane.
• W razie wątpliwości pytaj: Jeśli coś jest niejasne, skontaktuj się bezpośrednio z OSD. Lepiej dopytać, niż popełnić kosztowny błąd.

Pamiętaj, że dokładne zapoznanie się z tymi warunkami to gwarancja spokoju i bezproblemowego przyłączenia do sieci.

Rodzaje skrzynek licznikowych: znajdź idealne rozwiązanie

Na rynku dostępnych jest wiele typów skrzynek licznikowych, różniących się materiałem, sposobem montażu i konstrukcją. Wybór odpowiedniego rozwiązania zależy od specyficznych potrzeb Twojej instalacji oraz wymagań lokalnego OSD. Przyjrzyjmy się bliżej najpopularniejszym opcjom.

Materiał ma znaczenie: tworzywo termoutwardzalne kontra metal co sprawdzi się u Ciebie?

Wybór materiału, z którego wykonana jest skrzynka, ma kluczowe znaczenie dla jej trwałości i odporności na warunki zewnętrzne. Poniżej przedstawiam porównanie dwóch najpopularniejszych rozwiązań:

Z mojego doświadczenia wynika, że obudowy z tworzyw termoutwardzalnych są niezwykle popularne ze względu na swoją niezawodność i odporność w trudnych warunkach zewnętrznych, często preferowane przez OSD. Metalowe obudowy zyskują na popularności tam, gdzie estetyka odgrywa równie ważną rolę.

Sposób montażu: skrzynka natynkowa, podtynkowa czy wolnostojąca w ogrodzeniu?

Sposób montażu skrzynki licznikowej to kolejny aspekt, który musimy dopasować do warunków lokalnych i wymagań OSD:

• Skrzynki natynkowe: Montowane bezpośrednio na ścianie budynku. Są proste w instalacji i łatwo dostępne do serwisu. Często wybierane, gdy nie ma miejsca na montaż wnękowy lub gdy priorytetem jest szybki montaż.
• Skrzynki wnękowe (podtynkowe): Wpuszczane w ścianę budynku, dzięki czemu są mniej widoczne i bardziej estetyczne. Wymagają odpowiedniego przygotowania otworu w ścianie. Zapewniają lepszą ochronę przed warunkami atmosferycznymi, ponieważ są częściowo osłonięte przez konstrukcję budynku.
• Skrzynki wolnostojące (ZKP Zestaw Złączowo-Pomiarowy lub ZK): Przeznaczone do montażu w linii ogrodzenia lub w innym, łatwo dostępnym miejscu poza budynkiem. Są to kompletne zestawy z fundamentem do wkopania w ziemię. To rozwiązanie jest często wymagane przez OSD, aby pracownicy mieli swobodny dostęp do licznika bez wchodzenia na posesję.

Wybór konkretnego typu montażu jest zazwyczaj podyktowany warunkami przyłączenia od OSD, a także względami estetycznymi i praktycznymi na Twojej posesji.

Konstrukcja jedno- a wielolicznikowa kiedy potrzebujesz więcej miejsca?

Standardowe skrzynki licznikowe dla domów jednorodzinnych są zazwyczaj konstrukcjami jednolicznikowymi. Jednak w niektórych sytuacjach potrzebujemy znacznie więcej miejsca. Mówimy tu o skrzynkach wielolicznikowych, które są niezbędne w budownictwie wielorodzinnym, gdzie jeden punkt przyłączeniowy obsługuje wiele mieszkań. Innym przykładem są tymczasowe złącza na plac budowy, potocznie nazywane "erbetkami". Te skrzynki muszą pomieścić nie tylko licznik, ale często także dodatkowe zabezpieczenia, gniazda siłowe i jednofazowe, a czasem nawet kilka liczników. Zawsze należy dokładnie określić swoje potrzeby i przewidzieć ewentualne przyszłe rozbudowy, aby wybrać skrzynkę o odpowiedniej pojemności.

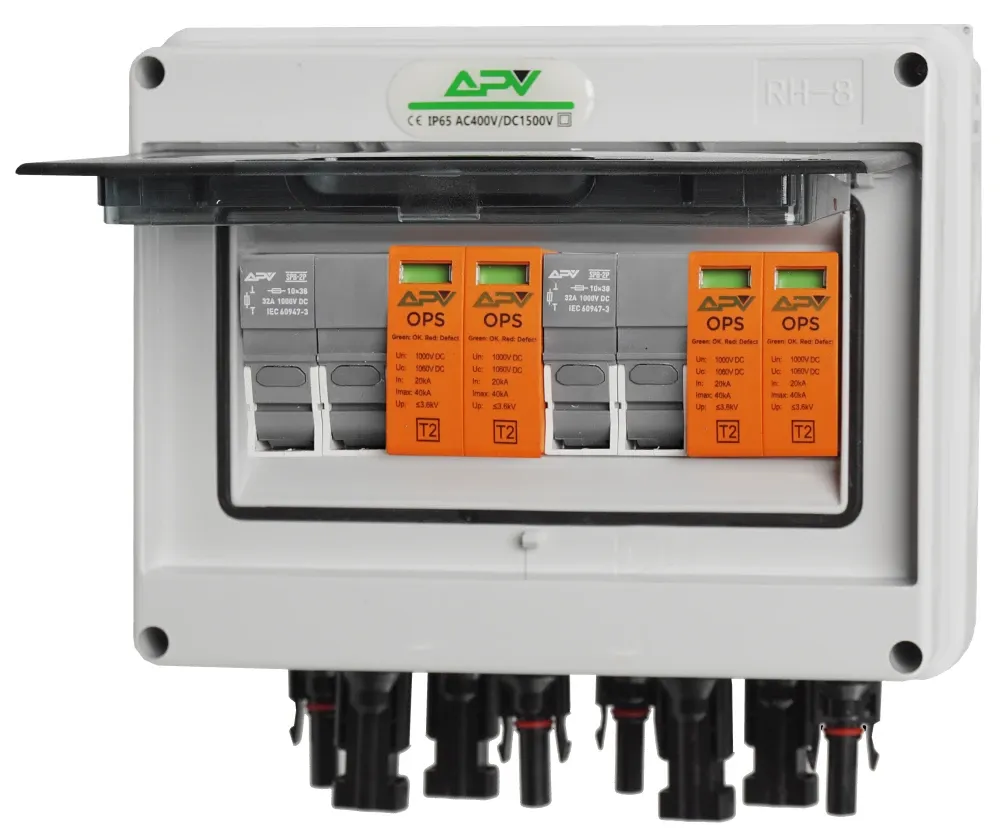

Skrzynka licznikowa dla fotowoltaiki: co musi pomieścić?

Instalacja fotowoltaiczna to inwestycja w przyszłość, ale wymaga również odpowiedniego przygotowania infrastruktury elektrycznej. Skrzynka licznikowa dla prosumenta ma znacznie więcej zadań niż standardowa obudowa. Musi pomieścić dodatkowe elementy, które są kluczowe dla prawidłowego i bezpiecznego działania systemu PV.

Dlaczego standardowa skrzynka to za mało dla instalacji PV?

Standardowe skrzynki licznikowe, projektowane z myślą o tradycyjnych przyłączach, są zazwyczaj niewystarczające dla instalacji fotowoltaicznej. Wynika to z kilku czynników. Po pierwsze, instalacja PV wymaga licznika dwukierunkowego, który jest większy od standardowego. Po drugie, konieczne jest zamontowanie dodatkowych zabezpieczeń, takich jak ogranicznik przepięć czy zabezpieczenie nadprądowe po stronie AC. Te elementy zajmują cenną przestrzeń modułową. Ponadto, coraz częściej OSD wymagają miejsca na modem do zdalnego odczytu. Dlatego też, wybierając skrzynkę pod fotowoltaikę, musimy szukać modeli o większych gabarytach i z dodatkową przestrzenią.

Licznik dwukierunkowy upewnij się, że się zmieści

Dla każdego prosumenta, czyli właściciela instalacji fotowoltaicznej, niezbędny jest licznik dwukierunkowy. Pozwala on na pomiar zarówno energii pobieranej z sieci, jak i tej oddawanej do niej. Kluczowe jest, aby wybrana skrzynka licznikowa była przystosowana do montażu tego typu licznika. Liczniki dwukierunkowe są zazwyczaj większe od tradycyjnych, dlatego upewnij się, że w obudowie jest wystarczająco miejsca, aby go swobodnie zamontować, a także zapewnić odpowiednią wentylację i dostęp do zacisków.

Niezbędne dodatkowe zabezpieczenia: gdzie zamontować ogranicznik przepięć i wyłącznik nadprądowy?

Bezpieczeństwo instalacji fotowoltaicznej jest priorytetem, dlatego konieczne jest wygospodarowanie miejsca na dodatkowe zabezpieczenia. Mówimy tu o:

• Ograniczniku przepięć (SPD typu T1+T2): Chroni instalację przed skutkami wyładowań atmosferycznych i przepięć w sieci. Jest to element, który bezwzględnie musi znaleźć się w skrzynce licznikowej lub w jej bezpośrednim sąsiedztwie.
• Zabezpieczeniu nadprądowym po stronie AC: Dodatkowy wyłącznik nadprądowy chroniący obwód AC instalacji fotowoltaicznej.

Wiele nowoczesnych skrzynek dedykowanych pod PV ma wydzieloną dodatkową przestrzeń modułową, na przykład dodatkowe 6-12 pól na szynie TH35, właśnie na te potrzeby. To bardzo praktyczne rozwiązanie, które ułatwia montaż i zapewnia porządek wewnątrz skrzynki.

Planowanie z wyprzedzeniem: miejsce na modem do zdalnego odczytu

Coraz częściej Operatorzy Sieci Dystrybucyjnych wprowadzają wymóg, aby skrzynka licznikowa była wyposażona w miejsce na modem do zdalnego odczytu licznika. Pozwala to na bieżące monitorowanie zużycia i oddawania energii bez konieczności fizycznej wizyty pracownika OSD. Planując zakup, warto sprawdzić, czy wybrany model skrzynki posiada taką funkcjonalność lub przynajmniej odpowiednią przestrzeń na jego późniejszy montaż. To małe, ale ważne udogodnienie, które staje się standardem.

Oznaczenia techniczne na skrzynkach: IP, IK i wymiary

Kiedy przeglądamy oferty skrzynek licznikowych, natrafiamy na szereg oznaczeń technicznych. Zrozumienie ich jest kluczowe, aby wybrać produkt, który faktycznie spełni nasze oczekiwania i sprosta warunkom, w jakich będzie eksploatowany. Dwa najważniejsze to stopień ochrony IP i wytrzymałość mechaniczna IK.

Stopień ochrony IP (IP44, IP54) co oznacza dla odporności na wodę i kurz?

Stopień ochrony IP (Ingress Protection) informuje nas o odporności skrzynki na wnikanie ciał stałych i wody. Składa się z dwóch cyfr: pierwsza oznacza ochronę przed ciałami stałymi (np. kurzem), druga przed wodą. Na przykład:

• IP44: Oznacza ochronę przed ciałami stałymi o średnicy 1 mm i większej (np. druty, małe narzędzia) oraz ochronę przed bryzgami wody z dowolnego kierunku. Jest to zazwyczaj minimalny wymagany stopień ochrony dla skrzynek montowanych na zewnątrz.
• IP54: Zapewnia pełną ochronę przed pyłem (kurzem) oraz ochronę przed bryzgami wody z dowolnego kierunku.

Im wyższe cyfry, tym lepsza ochrona. Dla skrzynek zewnętrznych zawsze upewnij się, że spełniają minimum IP44, aby zapewnić długotrwałe i bezpieczne działanie w zmiennych warunkach pogodowych.

Wytrzymałość mechaniczna IK (IK08, IK10) ochrona przed wandalizmem i uderzeniami

Stopień wytrzymałości mechanicznej IK (Impact Protection) to parametr, który informuje nas o odporności obudowy na uderzenia mechaniczne. Jest to szczególnie ważne w miejscach publicznych lub łatwo dostępnych, gdzie skrzynka może być narażona na akty wandalizmu lub przypadkowe uderzenia. Skala IK waha się od IK00 (brak ochrony) do IK10 (bardzo wysoka odporność). Na przykład:

• IK08: Oznacza odporność na uderzenie energią 5 dżuli (co odpowiada uderzeniu młotkiem o masie 1,7 kg spadającym z wysokości 30 cm).
• IK10: Jest to najwyższy stopień ochrony, odpowiadający uderzeniu energią 20 dżuli (uderzenie młotkiem o masie 5 kg spadającym z wysokości 40 cm).

Wymagana odporność na uderzenia mechaniczne to zazwyczaj poziom minimum IK08 lub IK10, zwłaszcza dla skrzynek montowanych w linii ogrodzenia lub w innych, łatwo dostępnych miejscach. To gwarantuje, że skrzynka przetrwa próbę czasu i ewentualne incydenty.

Wymiary i liczba modułów jak zaplanować przestrzeń na dodatkowy osprzęt?

Oprócz stopnia ochrony IP i IK, niezwykle ważne jest sprawdzenie wymiarów skrzynki oraz liczby dostępnych modułów (pól na szynie TH35). Jak już wspomniałem, w przypadku instalacji fotowoltaicznej czy innych rozbudów (pompa ciepła, ładowarka EV), będziesz potrzebować dodatkowego miejsca na osprzęt, taki jak ogranicznik przepięć, zabezpieczenia nadprądowe czy modem. Zawsze zalecam wybór skrzynki z niewielką rezerwą miejsca. Lepiej mieć kilka wolnych pól na szynie, niż później borykać się z problemem upychania dodatkowych komponentów lub, co gorsza, koniecznością wymiany całej skrzynki. Przemyślane planowanie przestrzeni to klucz do elastyczności i uniknięcia przyszłych kosztów.

Unikaj tych błędów przy wyborze skrzynki licznikowej

W mojej praktyce widziałem wiele przypadków, gdzie pozornie drobne błędy w wyborze skrzynki licznikowej prowadziły do poważnych problemów. Chciałbym Cię przestrzec przed najczęstszymi pułapkami, abyś mógł ich skutecznie uniknąć.

Błąd nr 1: Zakup przed otrzymaniem warunków technicznych od operatora

To chyba najczęściej popełniany błąd. Inwestorzy, chcąc przyspieszyć prace, kupują skrzynkę licznikową jeszcze zanim otrzymają od OSD "warunki przyłączenia". Niestety, często okazuje się, że wybrany model nie spełnia lokalnych wymogów ma niewłaściwy materiał, rozmiar, stopień ochrony, lub po prostu nie jest homologowany przez danego operatora. Skutek? Konieczność wymiany skrzynki, dodatkowe koszty i opóźnienia. Zawsze powtarzam: najpierw warunki, potem zakupy. To pozwoli Ci zaoszczędzić czas, pieniądze i nerwy.

Błąd nr 2: Brak rezerwy miejsca na przyszłą rozbudowę instalacji

Wspominałem już o tym, ale to tak ważny aspekt, że warto go powtórzyć. Kupowanie skrzynki "na styk", bez uwzględnienia przyszłych potrzeb, to krótkowzroczność. W dzisiejszych czasach, gdy fotowoltaika, pompy ciepła czy ładowarki do samochodów elektrycznych stają się standardem, brak dodatkowej przestrzeni na aparaturę modułową jest poważnym błędem. Późniejsza rozbudowa instalacji będzie wymagała albo montażu dodatkowej skrzynki (co jest nieestetyczne i kosztowne), albo wymiany całej obudowy. Zawsze planuj z myślą o przyszłości i wybieraj skrzynki z zapasem miejsca na szynie TH35.

Błąd nr 3: Ignorowanie estetyki i dopasowania do otoczenia budynku

Chociaż funkcjonalność i zgodność z przepisami są najważniejsze, nie możemy całkowicie ignorować estetyki. Skrzynka licznikowa, zwłaszcza ta wolnostojąca w ogrodzeniu lub natynkowa na elewacji, jest elementem widocznym. Często widzę, jak inwestorzy wybierają najtańsze, standardowe skrzynki, które nijak nie pasują do nowoczesnej architektury domu czy eleganckiego ogrodzenia. Producenci oferują coraz więcej rozwiązań estetycznych, np. skrzynki w różnych kolorach (antracyt, szary, brązowy), które można dopasować do elewacji lub ogrodzenia. Warto poświęcić chwilę na wybór modelu, który będzie harmonizował z otoczeniem to drobiazg, który znacząco wpływa na ogólny wygląd posesji.

Ostateczna checklista: co sprawdzić przed zakupem?

Aby ułatwić Ci proces wyboru i upewnić się, że niczego nie przeoczysz, przygotowałem krótką listę kontrolną. Przejdź przez nią punkt po punkcie, zanim podejmiesz ostateczną decyzję o zakupie skrzynki licznikowej.

• Czy skrzynka ma certyfikat zgodności z normą i jest akceptowana przez mojego OSD?

  Upewnij się, że wybrana skrzynka spełnia normę PN-EN 61439 i, co najważniejsze, jest "homologowana" lub akceptowana przez Twojego lokalnego Operatora Sieci Dystrybucyjnej. Sprawdź to w "warunkach przyłączenia" lub bezpośrednio u OSD.

• Czy przewidziałem wystarczająco dużo miejsca na osprzęt do fotowoltaiki?

  Jeśli planujesz instalację PV, upewnij się, że skrzynka pomieści licznik dwukierunkowy, ogranicznik przepięć (SPD), zabezpieczenia nadprądowe po stronie AC oraz ewentualne miejsce na modem do zdalnego odczytu. Zawsze lepiej mieć trochę rezerwy.

• Przeczytaj również: Uziemienie w rozdzielni: Klucz do bezpieczeństwa? Poradnik Borysa Sadowskiego

  Czy wybrany materiał i stopień ochrony IP/IK są odpowiednie do miejsca montażu?

  Zastanów się, gdzie skrzynka będzie zamontowana (na zewnątrz, w ogrodzeniu, wewnątrz budynku). Wybierz materiał (tworzywo termoutwardzalne lub metal) i stopień ochrony (minimum IP44 i IK08/IK10), które zapewnią jej trwałość i bezpieczeństwo w danych warunkach środowiskowych i pod kątem potencjalnych uszkodzeń mechanicznych.
