Rezystancja to jedna z tych wielkości, bez których elektronika szybko przestaje być czytelna. Pokazuje, jak mocno element lub przewód utrudnia przepływ prądu, ile energii zamienia się w ciepło i dlaczego jedne układy działają sprawnie, a inne tracą moc po drodze. Poniżej wyjaśniam to prosto, ale bez spłycania, z przykładami z obwodów, pomiarów i instalacji, gdzie opór naprawdę ma znaczenie.
Najważniejsze fakty o oporze elektrycznym w skrócie
- Rezystancja opisuje, jak bardzo element przeciwdziała przepływowi prądu.
- Jej jednostką jest om (Ω), a zależność podstawowa to R = U / I.
- Na wartość oporu wpływają przede wszystkim materiał, długość, przekrój i temperatura.
- W obwodach większy opór zwykle oznacza mniejszy prąd, ale też większe straty ciepła w miejscu, gdzie opór jest skupiony.
- Pomiar multimetrem ma sens tylko wtedy, gdy element jest odłączony od zasilania i nie ma równoległych ścieżek w obwodzie.
- W instalacjach fotowoltaicznych nawet niewielki opór na złączach i kablach może zamieniać się w realną utratę energii.
Opór elektryczny mówi, jak trudno prądowi przepłynąć przez element
Ja patrzę na rezystancję jak na „wąskie gardło” w obwodzie. Im większa, tym trudniej przepchnąć przez dany element ładunek elektryczny, a więc przy tym samym napięciu płynie mniejszy prąd. Jak przypomina NIST, jednostką rezystancji jest om, czyli 1 Ω = 1 V/A.
Najprostszy wzór, który warto zapamiętać, to R = U / I, gdzie R oznacza rezystancję, U napięcie, a I natężenie prądu. Jeśli na elemencie masz 12 V i płynie przez niego 2 A, to jego rezystancja wynosi 6 Ω. To nie jest tylko szkolna definicja, bo dokładnie tak myśli się o praktyce: ile prądu przejdzie przez układ i ile energii po drodze się zgubi.
W elektronice ważne jest też to, że rezystancja nie zawsze oznacza coś „złego”. W rezystorze jest pożądana, bo pozwala ograniczyć prąd, ustawić punkt pracy układu albo podzielić napięcie. Problem zaczyna się dopiero wtedy, gdy opór pojawia się tam, gdzie go nie planowano, na przykład na złączu, ścieżce albo za cienkim przewodzie. Żeby zrozumieć, skąd bierze się taki opór, trzeba spojrzeć na materiał i geometrię elementu.
Na wartość oporu wpływają materiał, długość, przekrój i temperatura
W praktyce korzystam z bardzo użytecznego skrótu myślowego: opór zależy od tego, z czego coś jest zrobione, jak jest długie, jak grubą ma „drogę” dla prądu i w jakiej pracuje temperaturze. Dla przewodnika opisuje to zależność R = ρL / A, gdzie ρ to rezystywność materiału, L to długość, a A to pole przekroju.
Materiał
Różne materiały przewodzą prąd z różną łatwością. Miedź i aluminium mają niski opór, dlatego dobrze nadają się na przewody. Z kolei materiały o dużym oporze, jak stopy oporowe, wykorzystuje się tam, gdzie trzeba celowo wytwarzać ciepło lub ograniczać prąd. Właśnie dlatego ten sam kawałek metalu i cienki drut grzejny zachowują się zupełnie inaczej.
Długość i przekrój
Tu zasada jest bardzo intuicyjna: im dłuższy przewodnik, tym większa rezystancja, a im większy przekrój, tym mniejsza. Długi, cienki kabel stawia prądowi większy opór niż krótki i gruby. To jeden z powodów, dla których dobór kabla w elektronice i energetyce nie jest detalem estetycznym, tylko decyzją techniczną wpływającą na straty.
Przeczytaj również: Napięcie elektryczne - Jak je obliczyć i zmierzyć bez błędów?
Temperatura
W metalach wzrost temperatury zwykle podnosi rezystancję. To ważne, bo nagrzany przewód lub element zaczyna zachowywać się gorzej niż zimny. W praktyce oznacza to sprzężenie zwrotne, które potrafi być zdradliwe: większy opór powoduje więcej ciepła, a wyższa temperatura jeszcze ten opór zwiększa. W obwodach mocy i instalacjach solarnych właśnie ten mechanizm potrafi ujawnić słaby styk szybciej niż cokolwiek innego.
Skoro już wiadomo, skąd bierze się opór, czas zobaczyć, jak przekłada się on na pracę całego obwodu.
Rezystancja zmienia prąd, spadek napięcia i ilość traconej energii
W obwodzie nie patrzę tylko na samą wartość rezystancji, ale na to, co ona robi z energią. Gdy opór rośnie, przy stałym napięciu prąd maleje. To zgodne z prawem Ohma, ale praktyczny wniosek jest jeszcze ważniejszy: część energii zamienia się w ciepło, a nie w pracę użyteczną. Opisuje to wzór P = I²R, który bardzo dobrze pokazuje, dlaczego małe zmiany oporu przy dużym prądzie potrafią dać duży efekt.
| Sytuacja | Co się dzieje | Praktyczny efekt |
|---|---|---|
| Niski opór przewodu | Prąd płynie łatwiej, spadek napięcia jest mały | Mniej strat energii, mniejsze nagrzewanie |
| Wysoki opór w nieplanowanym miejscu | Pojawia się lokalny spadek napięcia i grzanie | Słabsza praca urządzenia, ryzyko uszkodzenia |
| Rezystor w obwodzie | Opór jest celowo dodany do układu | Ograniczenie prądu, podział napięcia, stabilizacja pracy |
| Luźne lub zaśniedziałe złącze | Opór kontaktu rośnie, często lokalnie | Straty mocy i nagrzewanie jednego punktu |
Przykład liczbowy bardzo dobrze pokazuje skalę problemu. Jeśli przez punkt o oporze 0,1 Ω płynie 30 A, to straty mocy wynoszą 90 W. To już nie jest drobiazg, tylko mała grzałka ukryta w przewodzie albo złączu. Ja właśnie dlatego przy większych prądach patrzę na opór połączeń równie uważnie jak na parametry samego odbiornika.
Opór bywa więc użyteczny, ale tylko wtedy, gdy jest tam, gdzie powinien być. Następny krok to sprawdzenie, jak go sensownie zmierzyć.

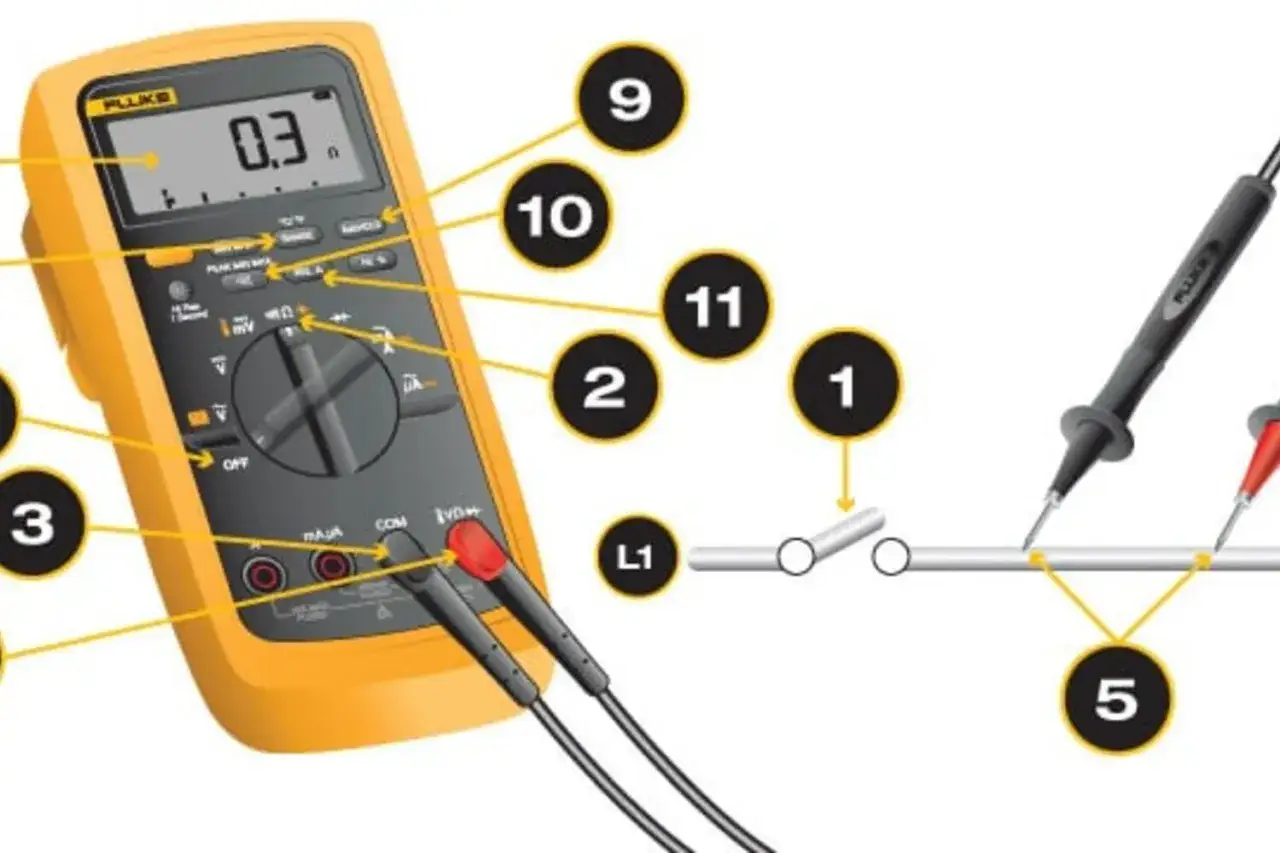

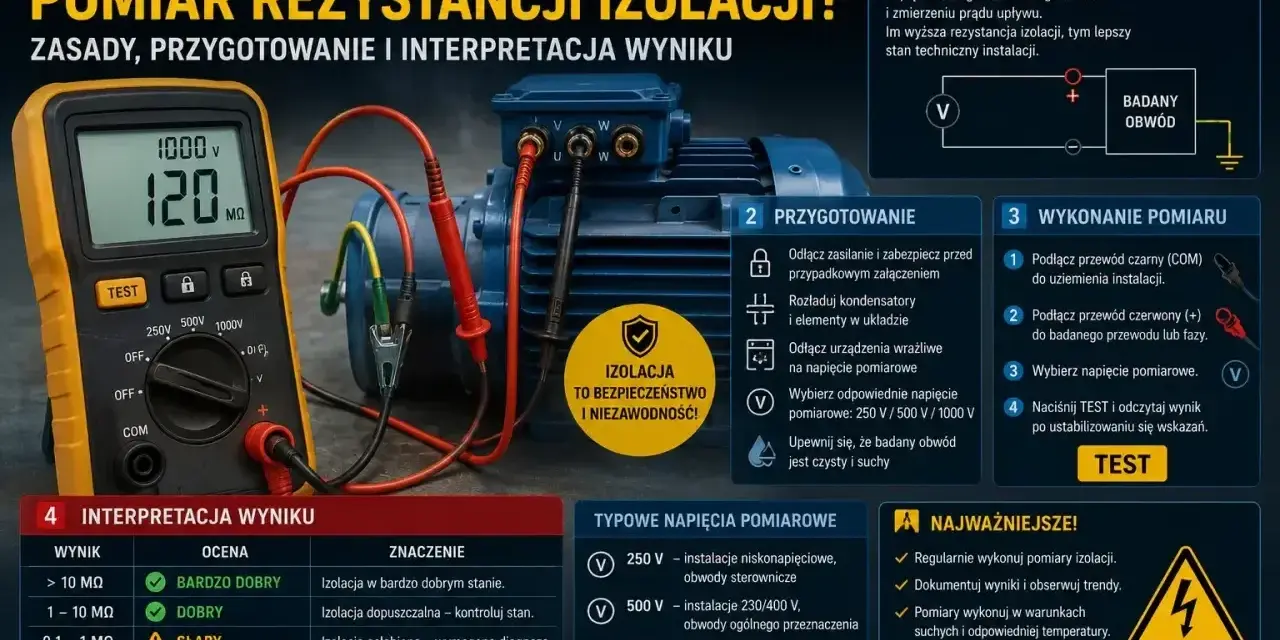

Rezystancję mierzy się multimetrem, ale tylko poza zasilanym obwodem
Najprostszy pomiar wykonasz zwykłym multimetrem ustawionym na pomiar oporu. To brzmi banalnie, ale właśnie tutaj pojawia się najwięcej błędów. Jeśli element nadal jest wpięty do pracującego układu, wynik często będzie zafałszowany przez równoległe ścieżki, kondensatory albo inne elementy połączone z badanym punktem.
- Odłącz zasilanie i upewnij się, że obwód jest bezpieczny.
- Jeśli trzeba, rozładuj kondensatory, zwłaszcza w układach zasilanych energią sieciową lub z większych źródeł DC.
- Ustaw odpowiedni zakres pomiarowy, zaczynając od wyższego, jeśli nie znasz spodziewanej wartości.
- Przyłóż sondy do końcówek elementu i odczytaj wynik.
- Porównaj wartość z danymi katalogowymi albo z wartością oczekiwaną na schemacie.
Warto pamiętać o oporze przewodów pomiarowych. Przy dużych rezystancjach ma on marginalne znaczenie, ale przy bardzo małych oporach, rzędu ułamków oma, już potrafi zafałszować wynik. Dlatego pomiar ciągłości, czyli sygnał „piszczyka”, nie zastępuje dokładnego pomiaru rezystancji. On tylko mówi, że połączenie jest zamknięte i że opór jest niski, a nie ile dokładnie wynosi.
To dobry moment, żeby uporządkować pojęcia, które w praktyce często się miesza, choć technicznie nie znaczą tego samego.
Rezystancja, rezystywność i impedancja to nie są synonimy
W rozmowach o elektronice słowo „opór” bywa używane bardzo szeroko, ale ja pilnuję rozróżnienia, bo ono naprawdę oszczędza pomyłek. Rezystancja dotyczy konkretnego elementu lub przewodnika. Rezystywność opisuje materiał, a impedancja pojawia się przede wszystkim w prądzie przemiennym i obejmuje nie tylko opór, ale też zjawiska związane z pojemnością i indukcyjnością.
| Pojęcie | Co opisuje | Najczęstsze zastosowanie |
|---|---|---|
| Rezystancja | Opór konkretnego elementu wobec przepływu prądu | Rezystory, przewody, styki, pomiar obwodów DC |
| Rezystywność | Cecha samego materiału | Dobór przewodów, analiza materiałów, projektowanie torów prądowych |
| Impedancja | Opór „złożony” w obwodach AC | Audio, elektronika sygnałowa, sieci przemienne, filtry |
Najprostszy test praktyczny brzmi tak: jeśli projektujesz zwykły przewód albo rezystor w obwodzie stałoprądowym, myślisz głównie o rezystancji. Jeśli analizujesz materiał, patrzysz na rezystywność. Jeśli pracujesz z prądem przemiennym, filtrami, cewkami lub kondensatorami, sama rezystancja już nie wystarcza i trzeba uwzględnić impedancję. To rozróżnienie przydaje się również w energetyce, bo błędne nazwanie problemu zwykle kończy się złym doborem komponentów.
Na końcu zostaje jeszcze praktyka, która w instalacjach zasilanych energią elektryczną i w fotowoltaice ma szczególne znaczenie: opór połączeń.
W instalacjach fotowoltaicznych każdy dodatkowy om kosztuje energię
W systemach PV i w instalacjach pracujących z większymi prądami mały opór nie jest detalem. On przekłada się na realną stratę mocy, wyższe temperatury i gorszą sprawność całego łańcucha. Jeżeli kabel jest za cienki, złącze jest niedociśnięte albo styk jest utleniony, energia zaczyna znikać w miejscu, które miało tylko przewodzić prąd.
Ja zwracam uwagę przede wszystkim na trzy rzeczy: dobór przekroju przewodu, jakość połączeń i długość trasy kablowej. Im większy prąd i im dłuższy odcinek, tym bardziej opór zaczyna mieć znaczenie. To dlatego w praktyce opłaca się lepiej zaplanować okablowanie niż później „gasić” przegrzewające się złącza.
- Krótka trasa kablowa ogranicza straty i spadki napięcia.
- Odpowiedni przekrój przewodu zmniejsza rezystancję i nagrzewanie.
- Solidny zacisk lub crimp chroni przed wzrostem oporu kontaktu.
- Regularna kontrola termiczna pomaga wykryć słabe połączenie zanim pojawi się uszkodzenie.
W instalacji fotowoltaicznej nawet pozornie niewielka różnica może być odczuwalna. Na przykład przy prądzie 20 A opór 0,05 Ω oznacza już 20 W strat, a 0,2 Ω daje 80 W. To pokazuje, dlaczego w energetyce i elektronice nie lekceważę drobnych nieprawidłowości na stykach. Zwykle to właśnie one, a nie sam moduł czy sam falownik, robią największą różnicę w codziennej pracy systemu.
Jeśli zapamiętasz tylko jedną rzecz, niech będzie prosta: rezystancja to nie abstrakcyjny termin z podręcznika, tylko praktyczna miara tego, gdzie prąd traci energię. Gdy rozumiesz, skąd bierze się opór, łatwiej dobrać przewód, ocenić poprawność połączenia i znaleźć przyczynę grzania albo spadku wydajności w układzie. W elektronice i w instalacjach energii to właśnie takie szczegóły najczęściej decydują o tym, czy system działa dobrze, czy tylko „jakoś działa”.
