Jak zbudować rozdzielnicę elektryczną? Poradnik: Bezpiecznie, zgodnie z normami

Budowa domowej rozdzielnicy elektrycznej to zadanie, które wymaga precyzji, wiedzy i ścisłego przestrzegania norm bezpieczeństwa. Ten kompleksowy poradnik ma za zadanie przeprowadzić Cię przez każdy etap tego procesu od planowania i doboru komponentów, po montaż i przygotowanie do odbioru. Zrozumienie tych zasad jest kluczowe nie tylko dla niezawodności Twojej instalacji, ale przede wszystkim dla bezpieczeństwa domowników i mienia, a także dla przyszłej elastyczności systemu, na przykład w kontekście instalacji fotowoltaicznej.

Prawidłowa budowa rozdzielnicy to fundament bezpieczeństwa Twojego domu

Rozdzielnica elektryczna to prawdziwe serce każdej domowej instalacji. To właśnie w niej zbiegają się wszystkie obwody, a odpowiednio dobrane zabezpieczenia czuwają nad bezpieczeństwem użytkowników i chronią podłączone urządzenia. Bez prawidłowo zaprojektowanej i wykonanej rozdzielnicy, nawet najlepiej położone przewody i gniazdka nie zapewnią niezawodnego i bezpiecznego zasilania. Moje doświadczenie pokazuje, że inwestycja w solidne planowanie i komponenty procentuje przez lata, eliminując ryzyko awarii i niebezpiecznych sytuacji.

Zrozumienie norm i przepisów co musisz wiedzieć przed startem?

Zanim przystąpisz do jakichkolwiek prac, musisz poznać ramy prawne i techniczne, które regulują budowę rozdzielnic w Polsce. To absolutna podstawa, której nie wolno lekceważyć. Kluczową rolę odgrywa tu seria norm PN-EN 61439, zwłaszcza jej części -1 (ogólna) i -3 (dla miejsc dostępnych dla osób niewykwalifikowanych), która określa wymagania konstrukcyjne i parametry techniczne. Równie ważne jest Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2022 poz. 1225). Paragraf 183 tego rozporządzenia jednoznacznie nakazuje stosowanie w instalacjach oddzielnego przewodu neutralnego (N) i ochronnego (PE), czyli układu TN-S za rozdzielnicą. Ponadto, wymaga ono obecności wyłączników nadprądowych, urządzeń ochronnych różnicowoprądowych (RCD) oraz urządzeń ochrony przeciwprzepięciowej. Pamiętaj, że te przepisy nie są jedynie formalnością to gwarancja bezpieczeństwa Twojej rodziny i mienia.

Kto może zbudować i podłączyć rozdzielnicę? Rola uprawnień SEP

Chociaż ten artykuł jest kompleksowym poradnikiem DIY, muszę jasno podkreślić jedną, niezwykle ważną kwestię: samodzielne podłączenie zasilania do nowo zbudowanej rozdzielnicy oraz jej odbiór są w Polsce niedopuszczalne bez odpowiednich uprawnień. Montaż mechaniczny i okablowanie wewnętrzne możesz wykonać sam, kierując się moimi wskazówkami, ale finalne podłączenie do sieci energetycznej oraz wszystkie niezbędne pomiary i odbiór instalacji muszą być wykonane przez certyfikowanego elektryka posiadającego uprawnienia SEP G1 w zakresie eksploatacji (E) i dozoru (D). To nie tylko kwestia przepisów, ale przede wszystkim Twojego bezpieczeństwa i prawidłowego funkcjonowania całej instalacji.

Krok 1: Planowanie to 90% sukcesu jak zaprojektować idealną rozdzielnicę

Zanim wbijesz pierwszy wkręt czy podłączysz pierwszy przewód, musisz poświęcić czas na dokładne planowanie. To etap, który często jest niedoceniany, a w rzeczywistości stanowi fundament całej instalacji. Dobrze przemyślany projekt rozdzielnicy to gwarancja bezpieczeństwa, funkcjonalności i elastyczności na lata. Moje doświadczenie pokazuje, że pośpiech na tym etapie zawsze mści się w przyszłości.

Analiza zapotrzebowania na moc teraźniejszość i przyszłość Twojego domu

Zacznij od szczegółowej analizy obecnego zapotrzebowania na moc. Spisz wszystkie urządzenia elektryczne, które planujesz użytkować, zwracając uwagę na te o dużej mocy (np. płyta indukcyjna, piekarnik, pralka, zmywarka, czajnik elektryczny). Ale to nie wszystko! Niezwykle ważne jest myślenie perspektywiczne. Czy w przyszłości planujesz instalację fotowoltaiczną, pompę ciepła, a może ładowarkę do samochodu elektrycznego? Te elementy znacząco zwiększają obciążenie instalacji i wymagają odpowiedniego przygotowania. Zawsze zalecam wybór obudowy rozdzielnicy z zapasem miejsca na około 20-30% modułów. To pozwoli na bezproblemową rozbudowę w przyszłości bez konieczności wymiany całej rozdzielnicy.

Kluczowy podział na obwody: Jak uniknąć wyłączania się wszystkiego naraz?

Zgodnie z normą PN-EN 60364, kluczowe jest logiczne i przemyślane podzielenie instalacji na obwody. Dzięki temu awaria w jednym miejscu (np. zwarcie w lampie) nie pozbawi zasilania całego domu. To znacznie podnosi komfort użytkowania i bezpieczeństwo. W domu jednorodzinnym powinieneś wydzielić co najmniej:

• 2 obwody oświetleniowe (najlepiej rozdzielone na różne części domu),
• 2 obwody gniazd ogólnego przeznaczenia (również z podziałem na strefy),
• 1 obwód gniazd w kuchni,
• 1 obwód gniazd technicznych (np. w kotłowni, garażu),
• Osobne obwody dla urządzeń o dużej mocy (płyta indukcyjna, piekarnik, pralka, zmywarka, pompa ciepła, ogrzewanie podłogowe itp.).

Warto również pomyśleć o dedykowanych obwodach na zewnątrz (ogród, brama) czy w garażu. Im bardziej szczegółowy podział, tym łatwiejsze serwisowanie i większe bezpieczeństwo.

Obwody oświetleniowe dlaczego warto je rozdzielać?

Rozdzielenie obwodów oświetleniowych to prosta, ale bardzo skuteczna strategia. Wyobraź sobie, że w całym domu nagle gaśnie światło z powodu zwarcia w jednej żarówce. Rozdzielając oświetlenie na co najmniej dwa niezależne obwody, zapewniasz sobie, że nawet w przypadku awarii w jednej części domu, w drugiej nadal będziesz miał światło. To kwestia komfortu i bezpieczeństwa, zwłaszcza wieczorami.

Obwody gniazd ogólnego przeznaczenia

Obwody gniazd ogólnego przeznaczenia zasilają większość standardowych urządzeń, takich jak telewizory, ładowarki, odkurzacze. Zazwyczaj zabezpiecza się je wyłącznikami nadprądowymi B16, przy zastosowaniu przewodów o przekroju 2,5 mm². Pamiętaj, aby nie przeciążać pojedynczego obwodu zbyt wieloma gniazdami lub urządzeniami o dużej mocy.

Obwody dedykowane dla AGD kuchnia i łazienka pod specjalnym nadzorem

Kuchnia i łazienka to miejsca, gdzie koncentruje się wiele urządzeń o dużej mocy. Płyta indukcyjna, piekarnik, pralka, zmywarka, suszarka do włosów każde z nich powinno mieć swój dedykowany obwód. Dla takich urządzeń stosuje się zazwyczaj wyłączniki nadprądowe B20 lub B25, a przewody powinny mieć przekrój 4 mm² lub grubszy. To zapobiega przeciążeniom i zapewnia stabilne zasilanie, co jest kluczowe dla prawidłowego działania i żywotności sprzętu.

Przygotowanie na przyszłość: Fotowoltaika, pompa ciepła i ładowarka do auta elektrycznego

Jak już wspomniałem, myślenie o przyszłości to podstawa. Jeśli planujesz instalację fotowoltaiczną, pompę ciepła czy ładowarkę do samochodu elektrycznego, musisz przewidzieć na nie odpowiednie miejsce w rozdzielnicy i dedykowane obwody. Te systemy wymagają specyficznych zabezpieczeń i często zajmują dodatkowe moduły. Warto już na etapie projektu uwzględnić te elementy, aby uniknąć kosztownych przeróbek w przyszłości.

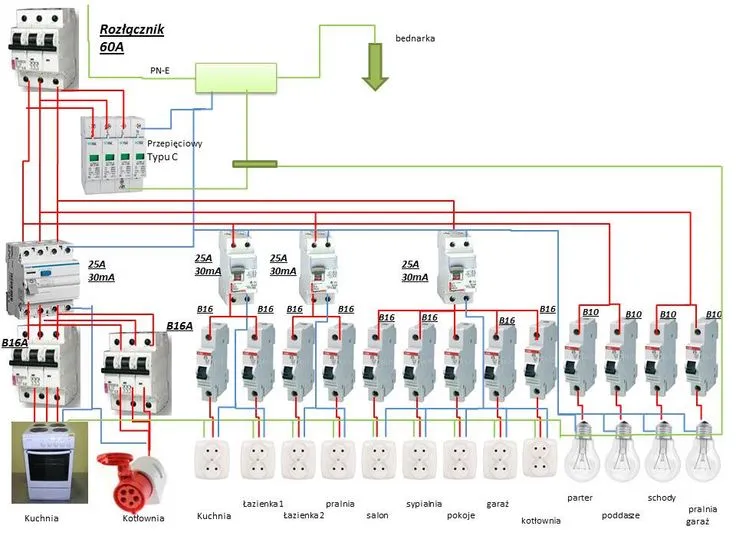

Rysowanie schematu Twoja mapa drogowa do bezpiecznej instalacji

Po zakończeniu planowania, konieczne jest sporządzenie szczegółowego schematu instalacji elektrycznej. To Twoja "mapa drogowa", która pokaże rozmieszczenie wszystkich komponentów, połączenia między nimi oraz przyporządkowanie obwodów. Dobrze wykonany schemat jest nieoceniony podczas montażu, a także w przyszłości w przypadku jakichkolwiek prac serwisowych czy modernizacji. Ułatwia identyfikację problemów i zapewnia bezpieczeństwo.

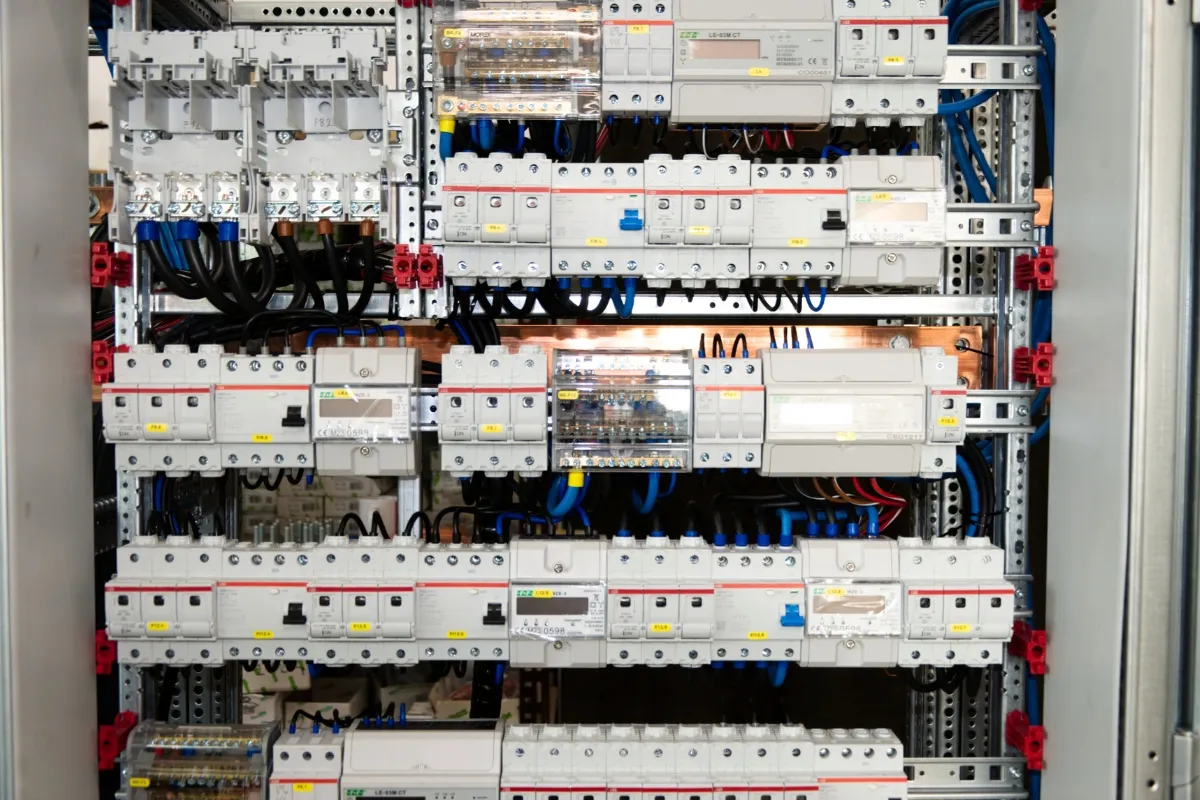

Krok 2: Kompletujemy niezbędnik jakie komponenty wybrać do swojej rozdzielnicy

Wybór odpowiednich komponentów to kolejny kluczowy etap budowy rozdzielnicy. Od jakości i parametrów każdego elementu zależy bezpieczeństwo i niezawodność całej instalacji. Nie warto oszczędzać na tych podzespołach, ponieważ to one chronią Twój dom i Twoich bliskich.

Wybór obudowy dlaczego zapas miejsca jest na wagę złota?

Obudowa rozdzielnicy to jej zewnętrzna "skóra". Dostępne są obudowy natynkowe (montowane na ścianie) i podtynkowe (chowane w ścianie). Niezależnie od wyboru, kluczowe jest zapewnienie wspomnianego już zapasu miejsca. Obudowa "na styk" to jeden z najczęstszych błędów, który uniemożliwia późniejszą rozbudowę instalacji bez jej całkowitej wymiany. Zawsze wybieraj obudowę o 20-30% większej liczbie modułów, niż wynika to z początkowych obliczeń.

Rozłącznik izolacyjny Twój główny wyłącznik bezpieczeństwa

Rozłącznik izolacyjny to pierwszy element w rozdzielnicy, zaraz za złączem kablowym. Jego głównym zadaniem jest całkowite odcięcie zasilania od całej instalacji, co jest niezbędne podczas prac konserwacyjnych czy w sytuacjach awaryjnych. W przypadku instalacji trójfazowej, zazwyczaj stosuje się rozłącznik 3-polowy. To Twój "czerwony guzik" bezpieczeństwa.

Ochrona przed niewidzialnym wrogiem: Jak dobrać ogranicznik przepięć?

Przepięcia, zarówno te atmosferyczne (uderzenia pioruna), jak i łączeniowe (powstałe np. podczas załączania dużych odbiorników), mogą poważnie uszkodzić urządzenia elektryczne, a nawet całą instalację. Ochronniki przeciwprzepięciowe (SPD) mają za zadanie chronić przed tymi zagrożeniami. W nowoczesnych instalacjach domowych zalecam stosowanie ograniczników typu 1+2 (dawniej oznaczanych jako B+C), które zapewniają kompleksową ochronę przed przepięciami o różnym charakterze.

Wyłączniki różnicowoprądowe (RCD) strażnicy Twojego życia

Wyłączniki różnicowoprądowe, potocznie nazywane "różnicówkami", to jedne z najważniejszych elementów chroniących przed porażeniem prądem. Ich zadaniem jest szybkie odcięcie zasilania w momencie wykrycia upływu prądu do ziemi, co może świadczyć o uszkodzeniu izolacji lub bezpośrednim kontakcie człowieka z elementem pod napięciem. Standardem w instalacjach domowych są wyłączniki o prądzie różnicowym 30 mA.

Jeden RCD na cały dom? Dowiedz się, dlaczego to zły pomysł

Częstym błędem, z którym spotykam się w starszych instalacjach, jest zastosowanie jednego wyłącznika RCD na cały dom. W przypadku awarii (np. uszkodzonej grzałki w czajniku), taki RCD wyłączy zasilanie we wszystkich pomieszczeniach, co jest irytujące i niepraktyczne. Zdecydowanie zalecam stosowanie kilku RCD, dzieląc nimi obwody na mniejsze grupy (np. osobny RCD dla parteru, piętra, kuchni, łazienki). Dzięki temu awaria w jednym obwodzie nie sparaliżuje całego domu.

Typ A czy AC który wyłącznik jest standardem w nowoczesnych instalacjach?

Na rynku dostępne są różne typy wyłączników różnicowoprądowych. W nowoczesnych instalacjach domowych standardem jest stosowanie wyłączników typu A. Wyłączniki typu AC, choć tańsze, nie są w stanie wykryć wszystkich rodzajów prądów upływu (np. pulsujących prądów stałych, które mogą pojawiać się w urządzeniach elektronicznych z zasilaczami impulsowymi, takich jak komputery czy pralki). Wybór typu A to inwestycja w większe bezpieczeństwo.

Wyłączniki nadprądowe ("eski") jak dopasować je do mocy obwodów?

Wyłączniki nadprądowe, popularnie nazywane "eskami", chronią poszczególne obwody przed skutkami zwarć i przeciążeń. Ich prawidłowy dobór jest kluczowy dla bezpieczeństwa, ponieważ zbyt duża wartość wyłącznika może doprowadzić do przegrzania przewodów i pożaru, zanim zabezpieczenie zadziała. Dobieramy je zawsze do przekroju przewodów i przewidywanego obciążenia:

• Dla obwodów oświetleniowych (przewody 1,5 mm²) stosuje się wyłączniki B10 lub B16.
• Dla obwodów gniazd ogólnego przeznaczenia (przewody 2,5 mm²) najczęściej stosuje się wyłączniki B16.
• Dla urządzeń o dużej mocy, takich jak płyta indukcyjna czy piekarnik (przewody 4 mm² lub grubsze), należy zastosować wyłączniki B20 lub B25.

Zawsze sprawdzaj tabelę obciążalności długotrwałej przewodów i dobieraj zabezpieczenia z odpowiednim zapasem.

Niezbędne akcesoria: szyny grzebieniowe, złączki i oznaczniki

Oprócz głównych komponentów, w rozdzielnicy znajdziesz szereg akcesoriów, które ułatwiają montaż i zapewniają porządek:

• Lampki sygnalizacyjne: Wskazują obecność napięcia na poszczególnych fazach, co jest przydatne do szybkiej diagnostyki.
• Szyny łączeniowe (grzebieniowe): Umożliwiają estetyczne i bezpieczne mostkowanie wyłączników, eliminując plątaninę przewodów.
• Listwy zaciskowe N i PE: Dedykowane listwy do podłączania przewodów neutralnych (N) i ochronnych (PE), zapewniające porządek i prawidłowe funkcjonowanie układu TN-S.
• Oznaczniki: Niezbędne do czytelnego opisania każdego obwodu i aparatu.

Krok 3: Montaż krok po kroku od pustej skrzynki do gotowej rozdzielnicy

Po etapie planowania i skompletowaniu wszystkich komponentów, przychodzi czas na właściwy montaż. To moment, w którym teoria zamienia się w praktykę. Precyzja, staranność i dbałość o szczegóły są tutaj absolutnie kluczowe dla bezpieczeństwa i prawidłowego działania instalacji.

Wybór idealnego miejsca na montaż zasady dostępności i bezpieczeństwa

Miejsce montażu rozdzielnicy powinno być łatwo dostępne dla użytkowników i techników, ale jednocześnie zabezpieczone przed nieuprawnionym dostępem (zwłaszcza dzieci). Powinno być suche, dobrze wentylowane i wolne od źródeł ciepła. Standardowo montuje się ją na wysokości, która umożliwia wygodne operowanie wyłącznikami i odczyt wskazań, zazwyczaj na wysokości wzroku dorosłego człowieka.

Osadzanie aparatury na szynie DIN logiczna kolejność ma znaczenie

Montaż aparatury na szynie DIN to podstawa. Ważna jest tu logiczna kolejność, która ułatwi późniejsze okablowanie i serwisowanie. Moja sprawdzona kolejność to:

1. Rozłącznik główny: Zawsze na początku, jako pierwszy element odcinający zasilanie.
2. Ogranicznik przepięć (SPD): Montowany zaraz za rozłącznikiem, aby chronić całą instalację.
3. Wyłączniki różnicowoprądowe (RCD): Rozmieszczone zgodnie z przyjętym podziałem na obwody.
4. Wyłączniki nadprądowe ("eski"): Ułożone w grupach pod odpowiednimi RCD, zgodnie z przyporządkowaniem do obwodów.

Staraj się zachować porządek i estetykę już na tym etapie, to zaprocentuje w przyszłości.

Sztuka łączenia, czyli jak prawidłowo wykonać mostkowanie i podłączenia

Podłączanie przewodów w rozdzielnicy wymaga staranności. Wszystkie połączenia muszą być pewne i trwałe. Używaj odpowiednich narzędzi (np. ściągaczy izolacji, zaciskarek do końcówek), a przewody zawsze zakańczaj odpowiednimi końcówkami tulejkowymi, aby zapewnić solidny styk i uniknąć luzowania się połączeń. Pamiętaj o zachowaniu odpowiednich długości przewodów, aby nie tworzyć zbędnego chaosu.

Prawidłowe użycie szyn grzebieniowych dla czystości i bezpieczeństwa połączeń

Szyny grzebieniowe to doskonałe rozwiązanie do mostkowania wyłączników nadprądowych i różnicowoprądowych. Zamiast plątaniny krótkich przewodów, masz estetyczne i bezpieczne połączenie. Upewnij się, że szyna jest prawidłowo dociśnięta do zacisków wszystkich aparatów i że nie ma luzów. To znacznie przyspiesza montaż i podnosi niezawodność.

Podłączanie przewodów N i PE rola listw zaciskowych

W układzie TN-S, który jest standardem w nowoczesnych instalacjach, przewody neutralne (N) i ochronne (PE) są prowadzone oddzielnie. W rozdzielnicy musisz zastosować dedykowane listwy zaciskowe jedną dla przewodów N (zazwyczaj w kolorze niebieskim) i jedną dla przewodów PE (żółto-zieloną). Każdy przewód N i PE z obwodu musi być podłączony do odpowiedniej listwy. To zapewnia prawidłowe działanie zabezpieczeń i ochronę przed porażeniem.

Oznaczanie obwodów jak zrobić to dobrze, by ułatwić sobie życie w przyszłości?

To jeden z tych detali, który często jest pomijany, a ma ogromne znaczenie. Każdy obwód, każdy wyłącznik i każdy RCD musi być czytelnie i trwale opisany. Użyj dedykowanych oznaczeń lub starannie wykonanych etykiet. Opis powinien jasno wskazywać, co dany obwód zasila (np. "Oświetlenie salon", "Gniazda kuchnia", "Płyta indukcyjna"). Dzięki temu w przypadku awarii lub konieczności wyłączenia konkretnego obwodu, szybko zidentyfikujesz właściwe zabezpieczenie. To oszczędza czas i nerwy.

Rozdzielnica a fotowoltaika jak przygotować instalację na zieloną energię

Integracja instalacji fotowoltaicznej z domową rozdzielnicą to coraz częstsze wyzwanie. Ważne jest, aby przygotować na to swoją instalację już na etapie planowania, zapewniając odpowiednie miejsce i zabezpieczenia.

Gdzie wpiąć instalację PV w domowej rozdzielnicy?

Instalację fotowoltaiczną (dokładniej jej część AC, czyli po stronie inwertera) zazwyczaj wpina się w domowej rozdzielnicy w dedykowany obwód, zabezpieczony odpowiednim wyłącznikiem nadprądowym. Może to być również wpięcie bezpośrednio przed głównym rozłącznikiem, w zależności od mocy instalacji i lokalnych wymagań operatora sieci. Zawsze konsultuj to z projektantem instalacji PV i elektrykiem.

Jakie dodatkowe zabezpieczenia są absolutnie konieczne?

Instalacja fotowoltaiczna wymaga szeregu dodatkowych zabezpieczeń, zarówno po stronie DC (prąd stały z paneli), jak i AC (prąd zmienny z inwertera). Należą do nich:

• Ochronnik DC: Chroni przed przepięciami po stronie prądu stałego.
• Rozłącznik DC: Umożliwia bezpieczne odłączenie paneli od inwertera.
• Zabezpieczenie nadprądowe AC dla obwodu PV: Chroni obwód, którym energia z inwertera trafia do rozdzielnicy.

Pamiętaj, że te elementy są kluczowe dla bezpieczeństwa i prawidłowego działania całego systemu PV.

Planowanie miejsca na licznik energii i inne komponenty PV

Oprócz zabezpieczeń, musisz również zaplanować miejsce na licznik energii dwukierunkowy (jeśli nie jest montowany w osobnym złączu) oraz ewentualne inne komponenty związane z fotowoltaiką, takie jak system monitoringu czy optymalizatory. Zapas miejsca w rozdzielnicy jest tutaj nieoceniony.

Najczęstsze błędy, których musisz unikać ucz się na cudzych potknięciach

W swojej praktyce widziałem wiele rozdzielnic tych wzorowych i tych, które niestety były źródłem problemów. Uczenie się na błędach innych to mądra strategia. Oto najczęstsze pułapki, których możesz uniknąć, budując swoją rozdzielnicę.

"Skrzynka na styk" czyli pułapka braku rezerwy mocy i miejsca

Jak już wielokrotnie podkreślałem, wybór obudowy rozdzielnicy bez odpowiedniego zapasu miejsca to błąd numer jeden. Początkowo może się wydawać, że oszczędzasz pieniądze i przestrzeń, ale w perspektywie kilku lat, gdy będziesz chciał dodać nowy obwód, podłączyć fotowoltaikę czy pompę ciepła, okaże się, że nie masz gdzie zmieścić dodatkowych aparatów. Wymiana całej rozdzielnicy to kosztowna i czasochłonna operacja, której można łatwo uniknąć, planując z zapasem.

Niewłaściwy dobór zabezpieczeń cichy sprawca największych awarii

Niewłaściwy dobór wyłączników nadprądowych w stosunku do przekroju przewodów to prosta droga do poważnych problemów. Zbyt duży wyłącznik nie zadziała w porę, gdy przewody zaczną się przegrzewać pod wpływem przeciążenia, co może doprowadzić do stopienia izolacji, zwarcia, a w konsekwencji do pożaru. Zbyt mały wyłącznik będzie natomiast często "wybijał", utrudniając normalne użytkowanie instalacji. Zawsze kieruj się normami i tabelami obciążalności.

Chaos w przewodach i brak opisów jak nie stworzyć "elektrycznej bomby"?

Rozdzielnica, w której panuje chaos przewody są poplątane, nieoznaczone, a aparaty zamontowane bez ładu i składu to tykająca "elektryczna bomba". Taka instalacja jest trudna do serwisowania, zwiększa ryzyko błędów podczas prac i utrudnia szybką diagnostykę w przypadku awarii. Pamiętaj, że porządek w rozdzielnicy to nie tylko estetyka, ale przede wszystkim bezpieczeństwo i funkcjonalność.

Finał prac: Kiedy zawołać elektryka i jak wygląda odbiór instalacji

Po zakończeniu wszystkich prac montażowych i okablowania wewnętrznego, nadszedł czas na najważniejszy etap uruchomienie i odbiór instalacji. To moment, w którym Twoja praca zostanie zweryfikowana przez profesjonalistę, co jest absolutnie niezbędne dla bezpieczeństwa.

Dlaczego samodzielne podłączanie zasilania to niebezpieczny pomysł?

Stanowczo odradzam samodzielne podłączanie zasilania do nowo zbudowanej rozdzielnicy. To działanie niezwykle niebezpieczne, które może skutkować porażeniem prądem, pożarem, a także unieważnieniem gwarancji i ubezpieczenia. W Polsce podłączenie instalacji do sieci energetycznej oraz jej uruchomienie musi wykonać certyfikowany elektryk posiadający odpowiednie uprawnienia SEP G1 (eksploatacja i dozór). Jego wiedza i doświadczenie są gwarancją, że instalacja jest bezpieczna i zgodna z obowiązującymi przepisami.

Rola pomiarów elektrycznych w zapewnieniu bezpieczeństwa

Zanim elektryk podłączy zasilanie, wykona szereg kluczowych pomiarów elektrycznych. Należą do nich między innymi:

• Pomiary rezystancji izolacji: Sprawdza, czy izolacja przewodów jest w dobrym stanie i nie ma upływów prądu.
• Pomiary impedancji pętli zwarcia: Weryfikuje, czy zabezpieczenia nadprądowe zadziałają odpowiednio szybko w przypadku zwarcia.
• Pomiary skuteczności działania RCD: Sprawdza, czy wyłączniki różnicowoprądowe reagują prawidłowo na prądy upływu.

Te pomiary są dowodem na to, że instalacja jest bezpieczna i prawidłowo wykonana.

Przeczytaj również: Jaki przewód od licznika do rozdzielni? 5x16mm² to złoty standard!

Dokumentacja powykonawcza co powinieneś otrzymać od swojego fachowca?

Po zakończeniu prac i pomyślnym odbiorze instalacji, elektryk powinien dostarczyć Ci kompletną dokumentację powykonawczą. Jest ona niezwykle ważna zarówno dla Twojego bezpieczeństwa, jak i na potrzeby ewentualnych przyszłych prac czy inspekcji. Powinieneś otrzymać:

• Protokoły z wykonanych pomiarów elektrycznych: Potwierdzające bezpieczeństwo i prawidłowe działanie instalacji.
• Aktualny schemat instalacji elektrycznej: Odzwierciedlający faktyczny stan i rozmieszczenie obwodów.
• Oświadczenie o prawidłowości wykonania instalacji: Podpisane przez elektryka z uprawnieniami.
• Karty gwarancyjne i instrukcje obsługi: Dla zamontowanych aparatów.

Posiadanie tej dokumentacji to Twój dowód na to, że instalacja została wykonana profesjonalnie i zgodnie z przepisami.
